公布日：2023.06.30
申請日：2023.01.13
分類號：C02F3/30(2023.01)I;C02F7/00(2006.01)I
摘要
本發明公開了一種低能耗污水處理系統，涉及污水處理技術領域，包括串聯設置的化糞池、柵格倉、沉淀倉，柵格倉和沉淀倉之間設有緩釋曝氣倉和多級缺氧倉；缺氧倉的進水端和出水端設在底部，第一級缺氧倉的進水端與柵格倉相連接，每個缺氧倉的出水端均與緩釋曝氣倉相連通，上一級缺氧倉與下一級的缺氧倉相連通，缺氧倉頂部均設有進氣口和出氣口，出氣口與緩釋曝氣倉相連通，缺氧倉內部設有活塞組件；緩釋曝氣倉內設有框架，框架上設有填料組件、氣體緩釋組件和清潔組件，填料組件與氣體緩釋組件呈階梯狀交替排列設置。解決了現有技術中曝氣時間長、曝氣量大導致能源耗費過多的問題，以及曝氣產生的氣體釋放過快導致水體對氧吸收效果差的問題。
權利要求書

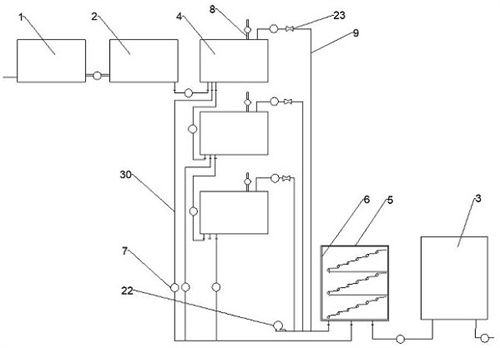

1.一種低能耗污水處理系統，包括串聯設置的化糞池（1）、柵格倉（2）、沉淀倉（3），其特征在于：柵格倉（2）和沉淀倉（3）之間由高到低串聯設置有缺氧倉（4）和緩釋曝氣倉（5）；所述缺氧倉（4）由高到底至少設置兩級，缺氧倉（4）的進水端和出水端均設置在底部，第一級缺氧倉（4）的進水端與柵格倉（2）的出水口相連接，每個缺氧倉（4）的出水端均與緩釋曝氣倉（5）相連通，上一級缺氧倉（4）的出水端與下一級的缺氧倉（4）的進水端相連通，缺氧倉（4）頂部均設有進氣口和出氣口，出氣口與緩釋曝氣倉（5）相連通，缺氧倉（4）內部設有活塞組件；所述緩釋曝氣倉（5）內設有框架（6），框架（6）上設有填料組件和氣體緩釋組件，填料組件與氣體緩釋組件呈階梯狀交替排列設置，框架（6）上設有與氣體緩釋組件相配合的清潔組件。
2.根據權利要求1所述的低能耗污水處理系統，其特征在于：所述缺氧倉（4）包括圓柱型筒體，圓柱型筒體底部開設有兩個出水端和一個進水端，兩個出水端分別通過輸水管道（30）與下一級缺氧倉（4）的進水端、緩釋曝氣倉（5）相連通；圓柱型筒體頂部開設有進氣口和出氣口，進氣口連接有進氣管（8），出氣口通過輸氣管道（9）與緩釋曝氣倉（5）相連通，進氣管（8）、輸氣管道（9）和輸水管道（30）上均設有閥門（7），輸氣管道（9）上設有節氣閥（23），閥門（7）和節氣閥（23）均與控制器相連接。
3.根據權利要求2所述的低能耗污水處理系統，其特征在于：所述活塞組件包括同軸豎向設在圓柱型筒體內部的圓柱塞體（10），圓柱塞體（10）側壁設有至少兩個凹槽，每個凹槽內均設有橡膠密封圈（11），圓柱型筒體頂部和底部均設有限位傳感器（12），限位傳感器（12）與控制器相連接。
4.根據權利要求3所述的低能耗污水處理系統，其特征在于：所述緩釋曝氣倉（5）包括矩形倉體（13），矩形倉體（13）頂部開口，矩形倉體（13）底部設有進氣口且進氣口與輸氣管道（9）相連通，矩形倉體（13）內底部平行設有至少兩根與進氣口相連接的曝氣管（31），曝氣管（31）上開設有若干氣孔；矩形倉體（13）內豎向設有滑槽（14），框架（6）通過滑槽（14）與矩形倉體（13）滑動連接。
5.根據權利要求4所述的低能耗污水處理系統，其特征在于：所述框架（6）為矩形框架，矩形框架上轉動設有與滑槽（14）相配合的滑輪（15）。
6.根據權利要求5所述的低能耗污水處理系統，其特征在于：所述填料組件包括若干組轉動設在框架（6）上的支撐桿（16），支撐桿（16）上等間距穿設有若干填料塊（17），每組支撐桿（16）相互平行且呈階梯狀排列。
7.根據權利要求6所述的低能耗污水處理系統，其特征在于：所述氣體緩釋組件包括若干第一緩釋板（18）和若干第二緩釋板（19），第一緩釋板（18）設在相鄰支撐桿（16）之間，第一緩釋板（18）一端與較低的支撐桿（16）對齊、另一端與較高的支撐桿（16）對齊；第二緩釋板（19）均平行固定設在框架（6）上、且均平行設在相鄰兩組支撐桿（16）之間，第二緩釋板（19）一端設有過氣間隙（32），過氣間隙（32）設在階梯狀排列的支撐桿（16）中較低一側。
8.根據權利要求7所述的低能耗污水處理系統，其特征在于：所述第一緩釋板（18）和第二緩釋板（19）上均開設有緩釋氣孔（20）、且底部均設有儲氣擋環（21）；第一緩釋板（18）傾斜設置、且其靠近較高支撐桿（16）的一端高于另一端。
9.根據權利要求8所述的低能耗污水處理系統，其特征在于：所述清潔組件數量與支撐桿（16）的組數一致且分別設在相鄰第二緩釋板（19）之間，清潔組件包括沿支撐桿（16）長度方向滑動設在框架（6）上的滑竿（24），滑竿（24）一端連接有握把（25）、另一端與刮板（33）相連接，刮板（33）上開設有滿足支撐桿（16）、填料塊（17）、第一緩釋板（18）通過的開口（26），開口（26）上均設有與第一緩釋板（18）上表面配合的毛刷，刮板（33）底部設有與第二緩釋板（19）上表面配合的毛刷。
10.根據權利要求1~9任一項所述的低能耗污水處理系統，其特征在于：所述緩釋曝氣倉（5）底部連接有備用鼓風機（22）。
發明內容
針對上述背景技術中的不足，本發明提出一種低能耗污水處理系統，解決了現有技術中曝氣時間長、曝氣量大導致能源耗費過多的問題，以及曝氣產生的氣體釋放過快導致水體對氧吸收效果差的問題。
本發明的技術方案是這樣實現的：一種低能耗污水處理系統，包括串聯設置的化糞池、柵格倉、沉淀倉，柵格倉和沉淀倉之間由高到低串聯設置有缺氧倉和緩釋曝氣倉；所述缺氧倉由高到底至少設置兩級，缺氧倉的進水端和出水端均設置在底部，第一級缺氧倉的進水端與柵格倉的出水口相連接，每個缺氧倉的出水端均與緩釋曝氣倉相連通，上一級缺氧倉的出水端與下一級的缺氧倉的進水端相連通，缺氧倉頂部均設有進氣口和出氣口，出氣口與緩釋曝氣倉相連通，缺氧倉內部設有活塞組件；所述緩釋曝氣倉內設有框架，框架上設有填料組件和氣體緩釋組件，填料組件與氣體緩釋組件呈階梯狀交替排列設置，框架上設有與氣體緩釋組件相配合的清潔組件。
優選的，所述缺氧倉包括圓柱型筒體，圓柱型筒體底部開設有兩個出水端和一個進水端，兩個出水端分別通過輸水管道與下一級缺氧倉的進水端、緩釋曝氣倉相連通；圓柱型筒體頂部開設有進氣口和出氣口，進氣口連接有進氣管，出氣口通過輸氣管道與緩釋曝氣倉相連通，進氣管、輸氣管道和輸水管道上均設有閥門，輸氣管道上設有節氣閥，閥門和節氣閥均與控制器相連接。
優選的，所述活塞組件包括同軸豎向設在圓柱型筒體內部的圓柱塞體，圓柱塞體側壁設有至少兩個凹槽，每個凹槽內均設有橡膠密封圈，圓柱型筒體頂部和底部均設有限位傳感器，限位傳感器與控制器相連接。
優選的，所述緩釋曝氣倉包括矩形倉體，矩形倉體頂部開口，矩形倉體底部設有進氣口且進氣口與輸氣管道相連通，矩形倉體內底部平行設有至少兩根與進氣口相連接的曝氣管，曝氣管上開設有若干氣孔；矩形倉體內豎向設有滑槽，框架通過滑槽與矩形倉體滑動連接。所述框架為矩形框架，矩形框架上轉動設有與滑槽相配合的滑輪。
優選的，所述填料組件包括若干組轉動設在框架上的支撐桿，支撐桿上等間距穿設有若干填料塊，每組支撐桿相互平行且呈階梯狀排列。
優選的，所述氣體緩釋組件包括若干第一緩釋板和若干第二緩釋板，第一緩釋板設在相鄰支撐桿之間，第一緩釋板一端與較低的支撐桿對齊、另一端與較高的支撐桿對齊；第二緩釋板均平行固定設在框架上、且均平行設在相鄰兩組支撐桿之間，第二緩釋板一端設有過氣間隙，過氣間隙設在階梯狀排列的支撐桿中較低一側。
優選的，所述第一緩釋板和第二緩釋板上均開設有緩釋氣孔、且底部均設有儲氣擋環；第一緩釋板傾斜設置、且其靠近較高支撐桿的一端高于另一端。
優選的，所述清潔組件數量與支撐桿的組數一致且分別設在相鄰第二緩釋板之間，清潔組件包括沿支撐桿長度方向滑動設在框架上的滑竿，滑竿一端連接有握把、另一端與刮板相連接，刮板上開設有滿足支撐桿、填料塊、第一緩釋板通過的開口，開口上均設有與第一緩釋板上表面配合的毛刷，刮板底部設有與第二緩釋板上表面配合的毛刷。所述緩釋曝氣倉底部連接有備用鼓風機。
本發明的有益效果：本方案設置的多個倉室依次由高到底排布，利用污水的重力作用自動進入缺氧倉，污水進入后同步推動活塞組件上浮，將缺氧倉內的氣體排出，排出的氣體通入緩釋曝氣倉以達到曝氣目的。當污水進入缺氧倉后，污水在活塞組件的隔絕作用下與氣體分離，從而產生缺氧環境，滿足缺氧處理工序的要求；缺氧倉設置多級，通過控制器控制相應缺氧倉之間閥門的通斷來使污水逐步進入不同的缺氧室，從而實現對緩釋曝氣倉持續性、無動力地供氣，而這個過程僅需要耗費閥門開閉的能源，便可達到節能的目的。同時隨著污水從缺氧倉流出，活塞組件自動復位，進氣口同步打開，缺氧倉內重新充滿氣體以供下次使用。全過程僅依靠污水重力作用實現，節能效果明顯。
在緩釋曝氣倉后內階梯狀交替排列設置的填料組件與氣體緩釋組件共同作用，能起到對氣體充分利用和緩釋的目的；另外倉內設置清潔組件，方便在長期使用時對氣體緩釋組件上沉積的老化生物膜、泥土等的清潔，從而恢復氣體緩釋功能，提高長期使用時的污水處理效率。該技術解決了現有小型污水處理系統中曝氣時間長、曝氣量大導致能源耗費過多的問題，以及曝氣產生的氣體釋放過快導致水體對氧吸收效果差的問題。
（發明人：高強立;柴艷;蔡曉強;王婷;王鵬;司曉薇;李杏毅;吳留寧;史俊濤;田霖;陳笑笑）
