公布日：2023.05.23
申請日：2022.12.06
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F1/58(2023.01)N;C02F1/50(2023.01)N
摘要
本發明公開了一種多級AO高效脫氮除磷農村生活污水處理裝置，屬于農村生活污水處理技術領域，包括依次連接的預缺氧池、缺氧池、好氧池、除磷沉淀池和消毒池；所述缺氧池至少包括依次連接的缺氧池I區和缺氧池II區，缺氧池I區和缺氧池II區內均設置填料區，填料區內設置親水性聚氨酯球型填料；所述好氧池至少包括依次連接的一級好氧池和二級好氧池，一級好氧池內設置高密度聚乙烯填料，二級好氧池內設置親水性聚氨酯填料。該裝置可以解決農村生活污水處理裝置氮磷處理效率較低的問題，其通過多段缺氧池和多級好氧池的布置，可以使得各區溶解氧達到最佳狀態，實現高效脫氮。
權利要求書
1.一種多級AO高效脫氮除磷農村生活污水處理裝置，其特征是，包括依次連接的預缺氧池、缺氧池、好氧池、除磷沉淀池和消毒池；所述缺氧池至少包括依次連接的缺氧池I區和缺氧池II區，缺氧池I區和缺氧池II區內均設置填料區，填料區內設置親水性聚氨酯球型填料；所述好氧池至少包括依次連接的一級好氧池和二級好氧池，一級好氧池內設置高密度聚乙烯填料，二級好氧池內設置親水性聚氨酯填料。
2.如權利要求1所述的多級AO高效脫氮除磷農村生活污水處理裝置，其特征是，所述預缺氧池上側部設置進水管，進水管水平設置；所述預缺氧池和缺氧池I區之間設置豎向的第一隔板，預缺氧池的過水口位于第一隔板中上部，預缺氧池中部還設置豎向的進水擋板，進水和回流硝化液在預缺氧池沉淀后，經進水擋板折流進入缺氧池I區。
3.如權利要求1所述的多級AO高效脫氮除磷農村生活污水處理裝置，其特征是，所述缺氧池I區和缺氧池II區的填料區上部設置填料壓板，填料區下部設置填料托板，親水性聚氨酯球型填料設置于填料壓板和填料托板之間。
4.如權利要求1所述的多級AO高效脫氮除磷農村生活污水處理裝置，其特征是，所述填料托板下部設置穿孔曝氣管，缺氧池I區和缺氧池II區均設置豎向的吸泥管，吸泥管頂部延伸至填料壓板上方，吸泥管底部延伸至填料托板處；缺氧池I區和缺氧池II區對應于填料托板下方設置污泥存儲空間，缺氧池I區的污泥存儲空間大于缺氧池II區的污泥存儲空間。
5.如權利要求1所述的多級AO高效脫氮除磷農村生活污水處理裝置，其特征是，所述缺氧池I區和缺氧池II區側部均設置導流擋板，導流擋板內設置碳源加藥軟管以補充碳源；缺氧池I區和缺氧池II區之間設置豎向的第二隔板，缺氧池I區的過水口位于第二隔板上部，缺氧池II區和一級好氧池之間設置豎向的第三隔板，缺氧池II區的過水口位于第三隔板上部；所述第三隔板過水口處設置平面填料攔網，平面填料攔網前端設置梯形擋渣板。
6.如權利要求1所述的多級AO高效脫氮除磷農村生活污水處理裝置，其特征是，所述一級好氧池和二級好氧池之間設置豎向的第四隔板，一級好氧池的過水口位于第四隔板下部，第四隔板過水口處設置平面填料攔網；第四隔板上部設置溢流口，溢流口處設置平面填料攔網；所述二級好氧池和除磷沉淀池之間設置豎向的第五隔板，二級好氧池的過水口位于第五隔板上部，第五隔板過水口處設置弧面填料攔網。
7.如權利要求1所述的多級AO高效脫氮除磷農村生活污水處理裝置，其特征是，所述除磷沉淀池進水端設置除磷加藥組件，除磷加藥組件包括相連接的除磷加藥管和氣體攪拌裝置，除磷加藥管延伸至除磷沉淀池中下部且其底部設置為喇叭口，除磷沉淀池底部設置集泥槽。
8.如權利要求7所述的多級AO高效脫氮除磷農村生活污水處理裝置，其特征是，所述除磷加藥管還與除磷加藥軟管連接；除磷沉淀池內集泥槽處還設置氣提回流裝置，氣提回流裝置設置管道回連至預缺氧池，沉淀污泥和硝化液通過氣提回流裝置回流到預缺氧池；所述除磷沉淀池上部設置出水組件，出水組件包括相連接的豎向擋渣板和溢流三角堰，污水通過出水組件進入消毒池。
9.如權利要求1所述的多級AO高效脫氮除磷農村生活污水處理裝置，其特征是，所述消毒池設有消毒藥劑筒，消毒藥劑筒內設置消毒藥劑，消毒池內部設置豎向的折流板，出水端設置重力出水口，污水經折流板后從重力出水口排出。
10.如權利要求1所述的多級AO高效脫氮除磷農村生活污水處理裝置，其特征是，所述預缺氧池、缺氧池、好氧池、除磷沉淀池和消毒池均設置觀察檢修口，預缺氧池、好氧池、除磷沉淀池和消毒池的觀察檢修口均設置蓋板，蓋板設置多個缺口，觀察檢修口設置多個凸起，缺口與凸起一一對應設置。
發明內容
針對現有技術存在的不足，本發明的目的是提供一種多級AO高效脫氮除磷農村生活污水處理裝置，該裝置可以解決農村生活污水處理裝置氮磷處理效率較低的問題，其通過多段缺氧池和多級好氧池的布置，可以使得各區溶解氧達到最佳狀態，實現高效脫氮。
為了實現上述目的，本發明是通過如下的技術方案來實現：

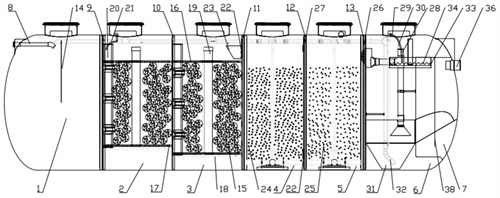

第一方面，本發明提供了一種多級AO高效脫氮除磷農村生活污水處理裝置，包括依次連接的預缺氧池、缺氧池、好氧池、除磷沉淀池和消毒池；所述缺氧池至少包括依次連接的缺氧池I區和缺氧池II區，缺氧池I區和缺氧池II區內均設置填料區，填料區內設置親水性聚氨酯球型填料；所述好氧池至少包括依次連接的一級好氧池和二級好氧池，一級好氧池內設置高密度聚乙烯填料，二級好氧池內設置親水性聚氨酯填料。
作為進一步的技術方案，所述預缺氧池上側部設置進水管，進水管水平設置；所述預缺氧池和缺氧池I區之間設置豎向的第一隔板，預缺氧池的過水口位于第一隔板中上部，預缺氧池中部還設置豎向的進水擋板，進水和回流硝化液在預缺氧池沉淀后，經進水擋板折流進入缺氧池I區。
作為進一步的技術方案，所述缺氧池I區和缺氧池II區的填料區上部設置填料壓板，填料區下部設置填料托板，親水性聚氨酯球型填料設置于填料壓板和填料托板之間。
作為進一步的技術方案，所述填料托板下部設置穿孔曝氣管，缺氧池I區和缺氧池II區均設置豎向的吸泥管，吸泥管頂部延伸至填料壓板上方，吸泥管底部延伸至填料托板處；缺氧池I區和缺氧池II區對應于填料托板下方設置污泥存儲空間，缺氧池I區的污泥存儲空間大于缺氧池II區的污泥存儲空間。
作為進一步的技術方案，所述缺氧池I區和缺氧池II區側部均設置導流擋板，導流擋板內設置碳源加藥軟管以補充碳源；缺氧池I區和缺氧池II區之間設置豎向的第二隔板，缺氧池I區的過水口位于第二隔板上部，缺氧池II區和一級好氧池之間設置豎向的第三隔板，缺氧池II區的過水口位于第三隔板上部；所述第三隔板過水口處設置平面填料攔網，平面填料攔網前端設置梯形擋渣板。
作為進一步的技術方案，所述一級好氧池和二級好氧池之間設置豎向的第四隔板，一級好氧池的過水口位于第四隔板下部，第四隔板過水口處設置平面填料攔網；第四隔板上部設置溢流口，溢流口處設置平面填料攔網；所述二級好氧池和除磷沉淀池之間設置豎向的第五隔板，二級好氧池的過水口位于第五隔板上部，第五隔板過水口處設置弧面填料攔網。
作為進一步的技術方案，所述除磷沉淀池進水端設置除磷加藥組件，除磷加藥組件包括相連接的除磷加藥管和氣體攪拌裝置，除磷加藥管延伸至除磷沉淀池中下部且其底部設置為喇叭口，除磷沉淀池底部設置集泥槽。
作為進一步的技術方案，所述除磷加藥管還與除磷加藥軟管連接；除磷沉淀池內集泥槽處還設置氣提回流裝置，氣提回流裝置設置管道回連至預缺氧池，沉淀污泥和硝化液通過氣提回流裝置回流到預缺氧池；所述除磷沉淀池上部設置出水組件，出水組件包括相連接的豎向擋渣板和溢流三角堰，污水通過出水組件進入消毒池。
作為進一步的技術方案，所述消毒池設有消毒藥劑筒，消毒藥劑筒內設置消毒藥劑，消毒池內部設置豎向的折流板，出水端設置重力出水口，污水經折流板后從重力出水口排出。
作為進一步的技術方案，所述預缺氧池、缺氧池、好氧池、除磷沉淀池和消毒池均設置觀察檢修口，預缺氧池、好氧池、除磷沉淀池和消毒池的觀察檢修口均設置蓋板，蓋板設置多個缺口，觀察檢修口設置多個凸起，缺口與凸起一一對應設置。
上述本發明的有益效果如下：
本發明的農村生活污水處理裝置，其設置多段缺氧池和多級好氧池，采用AAOO處理工藝，合理布局，可以保證各區溶解氧達到最佳狀態，缺氧池處配套碳源投加，實現高效脫氮。
本發明的農村生活污水處理裝置，采用合建方式將化學除磷和污泥沉淀結合起來，除磷加藥組件處設置氣體攪拌裝置，利用水力和氣體攪拌實現污水和除磷藥劑的充分混合，配套設置集泥槽，在節省藥耗和能耗的基礎上，減少裝置體積，實現高效除磷。
本發明的農村生活污水處理裝置，觀察檢修口設置可旋轉、易操作的蓋板，提高裝置安全可靠性；左右對稱分布的出水組件，集成擋渣、布水等功能。
（發明人：任亮;穆丹丹;陸柄宇;邊群星;藺明宇;劉治;劉永超;鄧子泱;王思明）
