公布日：2023.06.20
申請日：2021.12.16
分類號：B01D36/02(2006.01)I;B01F27/706(2022.01)I
摘要
本發明涉及污水處理領域的一種多層過濾并帶有自循環的污水處理系統，包括污水處理裝置，污水處理裝置包括總進口端和總出口端，總進口端處配合設置有攪拌池，攪拌池旁設置有堆疊過濾池，堆疊過濾池與攪拌池相通，堆疊過濾池旁設置有多級過濾池，多級過濾池之間串聯設置，多級過濾池的末端設置有清水池，清水池處設置有總出口端，多級過濾池的底部對應設置有壓濾組件，壓濾組件的壓出的液體與攪拌池相通，壓濾組件壓出的固體直接有收集裝置連接；該發明能夠快速高效的對污水進行攪拌同時可以可對雜質和顆粒物進行過濾過濾，提高污水凈化的效率，同時還能夠對產生的污泥進行有效的處理與利用，帶來更好的利用率。
權利要求書
1.一種多層過濾并帶有自循環的污水處理系統，包括污水處理裝置，其特征在于，所述污水處理裝置包括總進口端和總出口端，總進口端處配合設置有攪拌池，攪拌池旁設置有堆疊過濾池，堆疊過濾池與攪拌池相通，堆疊過濾池旁設置有多級過濾池，多級過濾池之間串聯設置，多級過濾池的末端設置有清水池，清水池處設置有總出口端，所述多級過濾池的底部對應設置有壓濾組件，壓濾組件的壓出的液體與攪拌池相通，壓濾組件壓出的固體直接有收集裝置連接。
2.根據權利要求1所述的一種多層過濾并帶有自循環的污水處理系統，其特征在于：所述攪拌池呈封閉形狀設置，攪拌池的內部設置有攪拌組件，所述攪拌組件自上到下橫向設置有三組，三組攪拌組件自上到下依次編號為一號攪拌機構、二號攪拌機構和三號攪拌機構。
3.根據權利要求2所述的一種多層過濾并帶有自循環的污水處理系統，其特征在于：所述一號攪拌機構、二號攪拌機構和三號攪拌機構形狀一致，所述一號攪拌機構、二號攪拌機構和三號攪拌機構分別包括橫向設置的攪拌軸，該攪拌軸的兩側位置分別設置有小型攪拌葉，該攪拌軸的中心位置設置有大型攪拌葉，小型攪拌葉和大型攪拌葉之間間隔一端距離設置。
4.根據權利要求1所述的一種多層過濾并帶有自循環的污水處理系統，其特征在于：所述堆疊過濾池呈矩形設置，所述堆疊過濾池中設置有三層堆疊濾網，三層堆疊濾網依次從上到下并間隔設置，三層堆疊濾網的孔徑從上到下依次變小設置；三層堆疊濾網的材料均材料耐磨不銹鋼材料制成。
5.根據權利要求1所述的一種多層過濾并帶有自循環的污水處理系統，其特征在于：所述多級過濾池包括一級主過濾池和二級副過濾池，所述一級主過濾池配合設置有一級進口和一級出口，一級進口設置在頂部，一級出口設置在底部，一級進口設置在左側，一級出口設置在右側，一級主過濾池內部設置有多層斜向過濾網，斜向過濾網角度呈40°-50°設置。
6.根據權利要求5所述的一種多層過濾并帶有自循環的污水處理系統，其特征在于：所述二級副過濾池包括二級進口和二級出口，二級進口設置在頂部，二級出口設置在底部，二級進口設置在左側，二級出口設置在右側，二級副過濾池中縱向設置有若干層隔板，若干層隔板的孔徑從二級進口處到二級出口處依次變小。
7.根據權利要求1所述的一種多層過濾并帶有自循環的污水處理系統，其特征在于：所述清水池內部配合設置有濾網，該濾網的設置有若干層，清水池的底部設置有旁通，該旁通通過管道直接通入到二級副過濾池中并可對污水進行重新過濾。
發明內容
本發明的目的是提供一種羽絨廢氣處理裝置，該發明能夠快速高效的對污水進行攪拌同時可以可對雜質和顆粒物進行過濾過濾，提高污水凈化的效率，同時還能夠對產生的污泥進行有效的處理與利用，帶來更好的利用率。

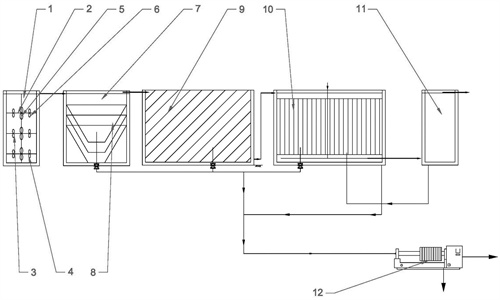

本發明的目的是這樣實現的：一種多層過濾并帶有自循環的污水處理系統，包括污水處理裝置，所述污水處理裝置包括總進口端和總出口端，總進口端處配合設置有攪拌池，攪拌池旁設置有堆疊過濾池，堆疊過濾池與攪拌池相通，堆疊過濾池旁設置有多級過濾池，多級過濾池之間串聯設置，多級過濾池的末端設置有清水池，清水池處設置有總出口端，所述多級過濾池的底部對應設置有壓濾組件，壓濾組件的壓出的液體與攪拌池相通，壓濾組件壓出的固體直接有收集裝置連接。
本發明工作時，企業或者生活中排出的污水，可以直接進入到攪拌池中進行攪拌，攪拌池中的一號攪拌機構、二號攪拌機構和三號攪拌機構同時進行差速攪拌，可以對污水進行有效的分層，然后分層的污水進入到堆疊過濾池并通過三層堆疊濾網能夠有效的進行過濾，而且可以過濾不同粒徑的渣子，緊接著再進入到多級過濾池的一級主過濾池進行過濾，一級主過濾池內部設置有多層斜向過濾網，斜向過濾網角度呈40°-50°設置，這樣可以有效的斜向過濾雜質，過濾之后的污水再進入到二級主過濾池，二級主過濾池的內部縱向設置有若干層隔板，隔板上設置有隔離網，這樣可以也可以二次進行過濾，提高過濾的效果，最后過濾之后清水進入到清水池中，如果檢測下來不干凈，然后通過旁通繼續進行過濾，最后沉淀物進入到壓濾組件分別固體廢棄物和液體廢棄物，固定廢棄物全部收集起來，液體廢棄物重新再循環過濾。
本發明的有益效果在于，該發明能夠快速高效的對污水進行攪拌同時可以可對雜質和顆粒物進行過濾過濾，提高污水凈化的效率，同時還能夠對產生的污泥進行有效的處理與利用，帶來更好的利用率。
作為本發明的進一步改進，為保證攪拌池能夠正常的進行攪拌工作，提高攪拌效率；所述攪拌池呈封閉形狀設置，攪拌池的內部設置有攪拌組件，所述攪拌組件自上到下橫向設置有三組，三組攪拌組件自上到下依次編號為一號攪拌機構、二號攪拌機構和三號攪拌機構。
作為本發明的進一步改進，為保證一號攪拌機構、二號攪拌機構和三號攪拌機構能夠正常穩定的進行攪拌；所述一號攪拌機構、二號攪拌機構和三號攪拌機構形狀一致，所述一號攪拌機構、二號攪拌機構和三號攪拌機構分別包括橫向設置的攪拌軸，該攪拌軸的兩側位置分別設置有小型攪拌葉，該攪拌軸的中心位置設置有大型攪拌葉，小型攪拌葉和大型攪拌葉之間間隔一端距離設置。
作為本發明的進一步改進，為保證堆疊過濾池通過三層堆疊濾網能夠有效的進行過濾，提高過濾效率；所述堆疊過濾池呈矩形設置，所述堆疊過濾池中設置有三層堆疊濾網，三層堆疊濾網依次從上到下并間隔設置，三層堆疊濾網的孔徑從上到下依次變小設置；三層堆疊濾網的材料均材料耐磨不銹鋼材料制成。
作為本發明的進一步改進，為保證級過濾池的一級主過濾池能夠有效的進行斜向過濾，提高過濾的效果；所述多級過濾池包括一級主過濾池和二級副過濾池，所述一級主過濾池配合設置有一級進口和一級出口，一級進口設置在頂部，一級出口設置在底部，一級進口設置在左側，一級出口設置在右側，一級主過濾池內部設置有多層斜向過濾網，斜向過濾網角度呈40°-50°設置。
作為本發明的進一步改進，為保證二級副過濾池能夠有效的進行橫向過濾，提高工作效率；所述二級副過濾池包括二級進口和二級出口，二級進口設置在頂部，二級出口設置在底部，二級進口設置在左側，二級出口設置在右側，二級副過濾池中縱向設置有若干層隔板，若干層隔板的孔徑從二級進口處到二級出口處依次變小。
作為本發明的進一步改進，為保證述清水池也能夠起到有效的過濾作用；所述清水池內部配合設置有濾網，該濾網的設置有若干層，清水池的底部設置有旁通，該旁通通過管道直接通入到二級副過濾池中并可對污水進行重新過濾。
（發明人：楊伏叢）
