公布日：2023.06.23
申請日：2023.05.23
分類號：B01D29/68(2006.01)I;B01D29/72(2006.01)I;B01D29/62(2006.01)I;B01D29/94(2006.01)I;B01D29/58(2006.01)I
摘要
本發明屬于廢水處理技術領域，具體的說是一種高鹽廢水處理工藝，S1：將高鹽廢水泵入過濾設備，對高鹽廢水中的顆粒雜質以及懸浮物進行過濾,得到初濾廢水；S2：向過濾廢水中通入臭氧進行初步氧化，之后，將過濾廢水再次利用過濾設備進行過濾，得到二濾廢水；S3：對二濾廢水使用反滲透膜處理工藝進行處理，得到反滲透廢水，之后，對反滲透廢水進行蒸發結晶處理，得到工業鹽產品；本發明可對濾網進行清理，避免濾網堵塞，從而便于通過過濾去除高鹽廢水中的雜質，有利于對高鹽廢水進行后續處理。
權利要求書

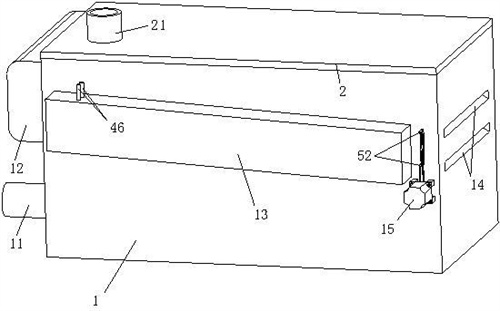

1.一種高鹽廢水處理工藝，其特征在于：包括以下步驟：S1：將高鹽廢水泵入過濾設備，對高鹽廢水中的顆粒雜質以及懸浮物進行過濾,得到初濾廢水；S2：向過濾廢水中通入臭氧進行初步氧化，之后，將過濾廢水再次利用過濾設備進行過濾，得到二濾廢水；S3：對二濾廢水使用反滲透膜處理工藝進行處理，得到反滲透廢水，之后，對反滲透廢水進行蒸發結晶處理，得到工業鹽產品；其中，所述過濾設備包括主體(1)，所述高鹽廢水依次穿過主體(1)上的進液管(21)、主體(1)內部以及主體(1)上的出液管(11)，所述主體(1)內從上至下安裝有過濾板(3)和吸附板(6)，所述主體(1)的內壁上開設有導向槽(16)，所述導向槽(16)內滑動安裝有清理輥(4)，所述清理輥(4)位于過濾板(3)的下方，所述清理輥(4)的表面上開設有噴出孔(42)，所述清理輥(4)上連接有進氣管(46)；所述主體(1)的側面上安裝有電機一(121)和卷繞軸(122)，所述電機一(121)帶動卷繞軸(122)轉動，所述導向槽(16)遠離電機一(121)的一端與清理輥(4)之間連接有彈性繩(441)，所述清理輥(4)與卷繞軸(122)之間連接有牽引繩(442)；所述清理輥(4)的表面上安裝有刮板(41)，所述刮板(41)遠離清理輥(4)的一端與過濾板(3)下表面接觸；所述過濾板(3)的邊緣設置有外框(31)，所述主體(1)的側壁上開設有出雜口(14)，所述出雜口(14)位于過濾板(3)向下傾斜的一端，所述出雜口(14)處設置有堵塊用于封閉；所述主體(1)內安裝有排出輥(5)，所述排出輥(5)上安裝有轉軸(52)，所述主體(1)的側面上安裝有電機二(15)，所述轉軸(52)的一端伸出到主體(1)外部，所述電機二(15)帶動轉軸(52)進行轉動；所述排出輥(5)上開設有容納槽(51)，所述排出輥(5)緊貼在主體(1)內壁上的出雜口(14)處，所述過濾板(3)的上表面與排出輥(5)的表面之間相切；所述外框(31)靠近電機一(121)的一端通過螺栓固定安裝在固定板(32)上，所述外框(31)遠離電機一(121)的一端處于自由狀態；所述外框(31)靠近排出輥(5)的位置設置有凸起(311)，所述凸起(311)與排出輥(5)上容納槽(51)邊緣相互接觸；通過設置排出輥(5)緊貼在出雜口(14)處，使得出雜口(14)被封閉，避免主體(1)內的液體或異味從出雜口(14)處流出到主體(1)外；所述主體(1)內部空間與外界環境之間相對密封。
2.根據權利要求1所述一種高鹽廢水處理工藝，其特征在于：所述清理輥(4)通過連接軸(43)滑動安裝在導向槽(16)內，所述連接軸(43)上轉動安裝有轉動環(44)，所述彈性繩(441)靠近電機一(121)的一端連接在轉動環(44)上，所述牽引繩(442)遠離電機一(121)的一端連接在轉動環(44)上，所述導向槽(16)的側壁上安裝有齒條(161)，所述連接軸(43)上固定安裝有齒環(45)，所述齒環(45)與齒條(161)相互匹配。
3.根據權利要求2所述一種高鹽廢水處理工藝，其特征在于：所述刮板(41)遠離清理輥(4)的一端安裝有刮片(411)，所述刮片(411)由硬質塑料或金屬片制成，所述刮板(41)受外力作用時發生彎曲變形。
4.根據權利要求1所述一種高鹽廢水處理工藝，其特征在于：所述主體(1)的內壁上安裝有固定板(32)，所述外框(31)安裝在固定板(32)上，所述過濾板(3)在主體(1)內傾斜設置。
5.根據權利要求1所述一種高鹽廢水處理工藝，其特征在于：所述外框(31)與固定板(32)之間安裝有密封墊(33)，所述密封墊(33)內部開設有空腔，所述空腔內填充有氣體。
6.根據權利要求2所述一種高鹽廢水處理工藝，其特征在于：所述主體(1)的側面上安裝有防護罩一(12)和防護罩二(13)，所述防護罩一(12)將電機一(121)、卷繞軸(122)與外界環境隔離，所述防護罩二(13)將導向槽(16)、連接軸(43)與外界環境隔離；所述主體(1)內過濾板(3)上方的壓力大于過濾板(3)下方的壓力，所述進液管(21)在單位時間進入到主體(1)內的液體體積大于進氣管(46)在單位時間內進入到主體(1)內的氣體體積。
發明內容
為了彌補現有技術的不足，對濾網進行清理，避免濾網堵塞，從而便于通過過濾去除高鹽廢水中的雜質，有利于對高鹽廢水進行后續處理，本發明提出一種高鹽廢水處理工藝。
本發明解決其技術問題所采用的技術方案是：本發明所述一種高鹽廢水處理工藝，包括以下步驟：
S1：將高鹽廢水泵入過濾設備，對高鹽廢水中的顆粒雜質以及懸浮物進行過濾,得到初濾廢水；
S2：向過濾廢水中通入臭氧進行初步氧化，之后，將過濾廢水再次利用過濾設備進行過濾，得到二濾廢水；
S3：對二濾廢水使用反滲透膜處理工藝進行處理，得到反滲透廢水，之后，對反滲透廢水進行蒸發結晶處理，得到工業鹽產品；
其中，所述過濾設備包括主體，所述主體上安裝有上蓋，所述上蓋上安裝有進液管，所述主體的側面上安裝有出液管，所述液體依次穿過主體上的進液管、主體內部以及主體上的出液管，所述主體內從上至下安裝有過濾板和吸附板，所述主體內的過濾板共有兩組，所述主體內的兩組過濾板相互平行設置，所述吸附板由活性炭或高分子樹脂制成，所述主體的內壁上開設有導向槽，所述導向槽內滑動安裝有清理輥，所述清理輥位于過濾板的下方，所述清理輥的表面上開設有噴出孔，所述清理輥上連接有進氣管，所述導向槽連通主體內部與外部，所述清理輥上連接的進氣管受力時伸長；
所述主體的側面上安裝有電機一和卷繞軸，所述電機一帶動卷繞軸轉動，所述導向槽遠離電機一的一端與清理輥之間連接有彈性繩，所述清理輥與卷繞軸之間連接有牽引繩。
優選的，所述清理輥的表面上安裝有刮板，所述刮板的長度方向與清理輥的長度方向相同，所述刮板遠離清理輥的一端與過濾板下表面接觸；
所述清理輥通過連接軸滑動安裝在導向槽內，所述連接軸上轉動安裝有轉動環，所述彈性繩靠近電機一的一端連接在轉動環上，所述牽引繩遠離電機一的一端連接在轉動環上，所述導向槽的側壁上安裝有齒條，所述連接軸上固定安裝有齒環，所述齒環與齒條相互匹配。
優選的，所述刮板遠離清理輥的一端安裝有刮片，所述刮片由硬質塑料或金屬片制成，所述刮板受外力作用時發生彎曲變形。
優選的，所述過濾板的邊緣設置有外框，所述主體的內壁上安裝有固定板，所述外框安裝在固定板上，所述過濾板在主體內傾斜設置；
所述主體的側壁上開設有出雜口，所述出雜口位于過濾板向下傾斜的一端，所述出雜口處設置有堵塊用于封閉。
優選的，所述主體內安裝有排出輥，所述排出輥上安裝有轉軸，所述主體的側面上安裝有電機二，所述轉軸的一端伸出到主體外部，所述電機二帶動轉軸進行轉動；
所述排出輥上開設有容納槽，所述排出輥緊貼在主體內壁上的出雜口處，所述排出輥充當堵塊對出雜口進行封閉，所述過濾板的上表面與排出輥的表面之間相切。
優選的，所述外框靠近電機一的一端通過螺栓固定安裝在固定板上，所述外框遠離電機一的一端處于自由狀態；
所述外框靠近排出輥的位置設置有凸起，所述凸起與排出輥上容納槽邊緣相互接觸。
優選的，所述外框與固定板之間安裝有密封墊，所述密封墊內部開設有空腔，所述空腔內填充有氣體，所述密封腔靠近電機一的一端內部空腔的側壁在螺栓擠壓下相互貼合。
優選的，所述主體的側面上安裝有防護罩一和防護罩二，所述防護罩一將電機一、卷繞軸與外界環境隔離，所述防護罩二將導向槽、連接軸與外界環境隔離，所述主體內部空間與外界環境之間相對密封；
所述主體內過濾板上方的壓力大于過濾板下方的壓力，所述進液管在單位時間進入到主體內的液體體積大于進氣管在單位時間內進入到主體內的氣體體積。
本發明的有益效果如下：
1.本發明所述一種高鹽廢水處理工藝，通過設置清理輥、噴出孔以及刮板，使得清理輥在過濾板的下方移動并轉動，從而使噴出孔處吹出的氣體對濾孔進行沖擊與清理，同時，刮板也會(huì )對過濾板下表面上的雜質進行刮除，便于氣體對濾孔的反沖，避免雜質堵塞濾孔，影響到過濾設備的正常使用。
2.本發明所述一種高鹽廢水處理工藝，通過設置排出輥、容納槽、出雜口以及凸起，使傾斜設置的過濾板上被濾出的雜質集中到容納槽中，并通過排出輥的轉動從出雜口處將雜質排出到主體外，同時，排出輥轉動時，凸起與容納槽之間的接觸會(huì )使得過濾板發生一定的振動，促進被濾出的雜質在過濾板上向著容納槽方向移動以及降低過濾板上雜質堵塞濾孔的可能性。
（發明人：張偉星;唐浩;曹志成）
