公布日：2023.06.13
申請日：2022.12.29
分類號：C02F1/44(2023.01)I;B01D65/02(2006.01)I;B01D65/04(2006.01)I
摘要
本發明公開了一種錯流TMF膜除硅廢水快速過濾裝置，包括過濾支架，所述過濾支架上設置有TMF膜管機構，所述TMF膜管機構包括第一管組、第二管組和第三管組，所述第一管組與第二管組串聯連接，所述第二管組和第三管組并聯連接，所述TMF膜管機構一側設置有清洗裝置，所述清洗裝置包括清洗架體，所述清洗架體安裝于所述TMF膜管機構內，所述清洗架體上設置有旋轉裝置，所述旋轉裝置包括旋轉體，所述旋轉體安裝于所述清洗架體上，通過本裝置能夠快速的將硅廢水進行去除，提高過濾效率，處理效率達到90％‑95％以上，可將二氧化硅從幾百mg/L降至10mg/L左右。
權利要求書
1.一種錯流TMF膜除硅廢水快速過濾裝置，包括過濾支架、泵體、PH儀表和液體儲罐，所述過濾支架上設置有TMF膜管機構，所述TMF膜管機構包括第一管組、第二管組和第三管組，所述第一管組與第二管組串聯連接，所述第二管組和第三管組并聯連接，所述第一管組、第二管組和第三管組依次由上向下排列安裝于所述過濾支架上，所述TMF膜管機構一側設置有清洗裝置，所述清洗裝置包括清洗架體，所述清洗架體安裝于所述TMF膜管機構上，所述清洗架體上設置有旋轉裝置，所述旋轉裝置包括旋轉體，所述旋轉體安裝于所述清洗架體上，所述泵體與所述TMF膜管機構連接，所述PH儀表安裝于第一管組、第二管組和第三管組后側，所述液體儲罐通過管道與第三管組連接；所述第一管組、第二管組和第三管組一側分別設置有清洗裝置，所述第一管組與第三管組串聯連接；所述第一管組包括第一過濾一管和第一過濾二管，所述第一過濾一管與所述第一過濾二管并聯連接，所述第二管組包括第二過濾一管和第二過濾二管并聯連接，所述第三管組包括第三過濾一管和第三過濾二管，所述第一過濾一管、第一過濾二管、第二過濾一管、第二過濾二管、第三過濾一管和第三過濾二管一側進和出水口處分別設置有過濾閥門，所述清洗裝置安裝于靠近出水口一側；所述清洗架體固定安裝于所述第一管組右側上，所述清洗架體上設置有第一清洗盤和第二清洗盤，所述第一清洗盤與所述第一過濾一管對應設置，所述第二清洗盤與所述第一過濾二管對應設置，所述第一清洗盤和第二清理盤上分別設置有清洗磨柱，所述清洗磨柱的數量與所述第一過濾一管和第一過濾二管內的孔數相同；所述清洗磨柱與所述清洗盤活動連接，所述清洗磨柱包括前清機構和驅動盤，所述前清機構一側設置驅動盤，所述驅動盤固定連接于清洗架體上；所述前清機構包括前清盤，所述前清盤上設置多層清除架，多層所述清除架架設于所述前清盤周圈處；多層所述清除架分為第一層清除架、第二層清除架和第三層清除架，所述第一層清除架設置于所述前清盤邊緣周圈處，所述第二層清除架設置于所述第一層清除架內側，所述第三層清除架設置于所述第二層清除架內側；所述第一層清除架包括多個清除刀和圓形座，多個所述清除刀均勻安裝于所述圓形座上，所述第二層清除架包括多個清除鉸刀和鉸刀座，所述鉸刀座與圓形座轉動連接，所述清除鉸刀安裝于所述鉸刀座上，第三層清除架上設置有清吹座，所述清吹座上設置有多個吹孔，所述吹孔一側連接有空氣管。
2.根據權利要求1所述的一種錯流TMF膜除硅廢水快速過濾裝置，其特征在于，所述旋轉體包括旋轉架，所述旋轉架與清洗架體的驅動盤連接，所述旋轉架上設置有動力主管和多個動力噴管，動力主管穿設于所述旋轉架上，多個所述動力噴管連接所述動力主管，所述動力噴管設置于所述旋轉架周圈處，所述動力噴管與旋轉架成傾斜角度設置。
3.一種錯流TMF膜除硅廢水快速過濾裝置的使用方法，其特征在于，錯流TMF膜除硅廢水快速過濾裝置為權利要求1到2任一權利要求所述的錯流TMF膜除硅廢水快速過濾裝置，包括以下步驟：S1：將廢水通過泵體將廢水引入過濾支架上的TMF膜管機構進行過濾，在過濾過程中能夠通過第一管組、第二管組和第三管組進行多級過濾，三組管組均設有所述第一過濾一管、第一過濾二管、第二過濾一管、第二過濾二管、第三過濾一管和第三過濾二管，在運行時，能夠通過過濾閥門的控制，進行不同路徑的過濾，保證過濾的效果，同時所述第二管組和第三管組并聯連接，其中一組能夠進行備用過濾，保證過濾效率的同時還能不間斷的進行過濾；S2：在進行過濾的同時，通過PH儀表判斷每組管組的情況，進行清理，在清理過程中通過在第一管組、第二管組和第三管組分別設置的結構一樣的清洗裝置進行清洗，在進行第一管組清洗時，通過清洗架體上設置的第一清洗盤和第二清洗盤進行對應清洗，通過清洗磨柱在旋轉體多個動力噴管?chē)娚涞膸?dòng)下旋轉，向前行進；S3：在此過程中前清機構帶動前清盤進行轉動，多層清除架上的第一層清除架、第二層清除架和第三層清除架同步進行清理積存的硅類固體，由于長時間高壓，造成粘結，通過第一層清除架的清除刀進行旋轉切割，同時在切割后掉下的大塊通過第二層清除架上的清除鉸刀進行攪碎，在通過第三層清吹座進行鼓吹，將固體雜質進行清除，在此清除過程中，整個除硅廢水快速過濾不停止運行，保證除硅廢水的快速過濾。
發明內容
本發明的目的在于提供一種錯流TMF膜除硅廢水快速過濾裝置及其使用方法，以解決上述背景技術中提出的問題，能夠根據實際情況進行維護同時能夠保證硅類廢水不間斷進行過濾，提高廢水的過濾效率及時間利用率。
為實現上述目的，本發明提供如下技術方案：

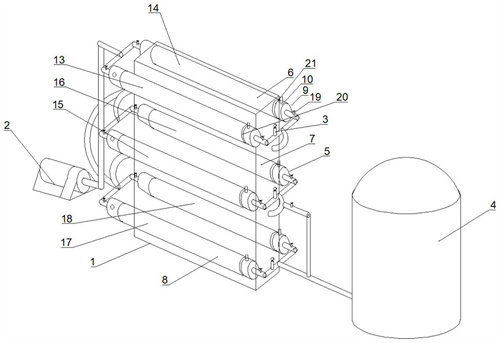

一種錯流TMF膜除硅廢水快速過濾裝置，包括過濾支架、泵體、PH儀表和液體儲罐，所述過濾支架上設置有TMF膜管機構，所述TMF膜管機構包括第一管組、第二管組和第三管組，所述第一管組與第二管組串聯連接，所述第二管組和第三管組并聯連接，所述第一管組、第二管組和第三管組依次由上向下排列安裝于所述過濾支架上，所述TMF膜管機構一側設置有清洗裝置，所述清洗裝置包括清洗架體，所述清洗架體安裝于所述TMF膜管機構上，所述清洗架體上設置有旋轉裝置，所述旋轉裝置包括旋轉體，所述旋轉體安裝于所述清洗架體上，所述泵體與所述TMF膜管機構連接，所述PH儀表安裝于第一管組、第二管組和第三管組后側，所述液體儲罐通過管道與第三管組連接。
所述第一管組、第二管組和第三管組一側分別設置有清洗裝置，所述第一管組與第三管組串聯連接。
所述第一管組包括第一過濾一管和第一過濾二管，所述第一過濾一管與所述第一過濾二管并聯連接，所述第二管組包括第二過濾一管和第二過濾二管并聯連接，所述第三管組包括第三過濾一管和第三過濾二管，所述第一過濾一管、第一過濾二管、第二過濾一管、第二過濾二管、第三過濾一管和第三過濾二管一側進和出水口處分別設置有過濾閥門，所述清洗裝置安裝于靠近出水口一側。
所述清洗架體固定安裝于所述第一管組右側上，所述清洗架體上設置有第一清洗盤和第二清洗盤，所述第一清洗盤與所述第一過濾一管對應設置，所述第二清洗盤與所述第一過濾二管對應設置，所述第一清洗盤和第二清理盤上分別設置有清洗磨柱，所述清洗磨柱的數量與所述第一過濾一管和第一過濾二管內的孔數相同。
所述清洗磨柱與所述清洗盤活動連接，所述清洗磨柱包括前清機構和驅動盤，所述前清機構一側設置驅動盤，所述驅動盤固定連接于清洗架體上。
所述前清機構包括前清盤，所述前清盤上設置多層清除架，多層所述清除架架設于所述前清盤周圈處。
多層所述清除架分為第一層清除架、第二層清除架和第三層清除架，所述第一層清除架設置于所述前清盤邊緣周圈處，所述第二層清除架設置于所述第一層清除架內側，所述第三層清除架設置于所述第二層清除架內側。
所述第一層清除架包括多個清除刀和圓形座，多個所述清除刀均勻安裝于所述圓形座上，所述第二層清除架包括多個清除鉸刀和鉸刀座，所述鉸刀座與圓形座轉動連接，所述清除鉸刀安裝于所述鉸刀座上，第三層清除架上設置有清吹座，所述清吹座上設置有多個吹孔，所述吹孔一側連接有空氣管。
所述旋轉體包括旋轉架，所述旋轉架與清洗架體的驅動盤連接，所述旋轉架上設置有動力主管和多個動力噴管，動力主管穿設于所述旋轉架上，多個所述動力噴管連接所述動力主管，所述動力噴管設置于所述旋轉架周圈處，所述動力噴管與旋轉架成傾斜角度設置。
一種錯流TMF膜除硅廢水快速過濾裝置的使用方法，包括以下步驟：
S1：將廢水通過泵體將廢水引入過濾支架上的TMF膜管機構進行過濾，在過濾過程中能夠通過第一管組、第二管組和第三管組進行多級過濾，三組管組均設有所述第一過濾一管、第一過濾二管、第二過濾一管、第二過濾二管、第三過濾一管和第三過濾二管，在運行時，能夠通過過濾閥門的控制，進行不同路徑的過濾，保證過濾的效果，同時所述第二管組和第三管組并聯連接，其中一組能夠進行備用過濾，保證過濾效率的同時還能不間斷的進行過濾；
S2：在進行過濾的同時，通過PH儀表判斷每組管組的情況，進行清理，在清理過程中通過在第一管組、第二管組和第三管組分別設置的結構一樣的清洗裝置進行清洗，在進行第一管組清洗時，通過清洗架體上設置的第一清洗盤和第二清洗盤進行對應清洗，通過清洗磨柱在旋轉體多個動力噴管?chē)娚涞膸?dòng)下旋轉，向前行進；
S3：在此過程中前清機構帶動前清盤進行轉動，多層清除架上的第一層清除架、第二層清除架和第三層清除架同步進行清理積存的硅類固體，由于長時間高壓，造成粘結，通過第一層清除架的清除刀進行旋轉切割，同時在切割后掉下的大塊通過第二層清除架上的清除鉸刀進行攪碎，在通過第三層清吹座進行鼓吹，將固體雜質進行清除，再次清除過程中，整個除硅廢水快速過濾不停止運行，保證除硅廢水的快速過濾。
與現有技術相比，本發明的有益效果是：
1.通過第一管組和第二管組、第三管組的串并聯匹配能夠完成對不同管組的不間斷維修維護，保證廢水的不斷過濾，旋轉裝置能夠帶動清洗架體進行旋轉前行，保證了清洗的有效性，根據PH儀表的判斷進行及時的替代性維護。
2.第一管組、第二管組和第三管組內部結構一致，通過清洗裝置能夠分別設置在三個管組內，能夠進行維護時分別操作，便于使用，有效降低拆卸率。
3.能夠根據實際情況進行維護同時能夠保證硅類廢水不間斷進行過濾，提高廢水的過濾效率及時間利用率。
4.通過三層清除架的設計能夠將整個管面進行清理，通過第一層清除架將黏粘在管壁上的堵塞物進行處理，第二層清除架通過鉸刀將大塊攪碎，便于進行清理，第三層清除架能夠通過鼓吹將廢物前移，保證清理的快速性。
（發明人：常英）
