公布日：2023.03.21
申請日：2022.11.11
分類號：F23G5/44(2006.01)I;F23J1/06(2006.01)I
摘要
本發明涉及一種高鹽廢水焚燒爐焚燒殘渣的出渣系統，包括抬升座，還包括用于調節平衡和沖擊的沖擊機構，沖擊機構通過連桿安裝在抬升座上，沖擊機構圓周面均勻安裝有四組用于調節鏟瘤機構狀態的切向機構，沖擊機構包括固定盤，固定盤下端通過滑動組件均勻安裝有四個沖擊座，且滑動組件為固連在沖擊座上端的T型塊，且固定盤下端面對應T型塊成型有T型槽，沖擊座通過T型塊滑動連接在固定盤下端面，每個沖擊座上均安裝有外桿，沖擊座下側面中心位置設置有配合外桿豎向轉動周向限位的槽，用以解決在對焚燒爐爐體內部進行后續清渣時，因為熔融鹽渣堆積成瘤，從而造成刮板卡死的技術問題。
權利要求書

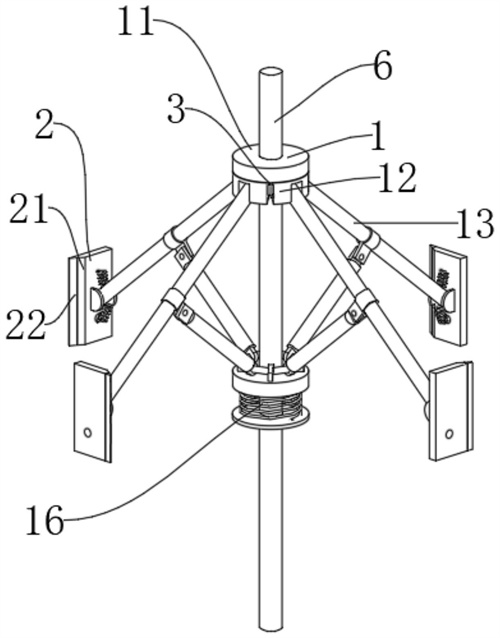

1.一種高鹽廢水焚燒爐焚燒殘渣的出渣系統，包括抬升座（5），其特征在于：還包括用于調節平衡和沖擊的沖擊機構（1），沖擊機構（1）通過連桿（6）安裝在抬升座（5）上，沖擊機構（1）圓周面均勻安裝有四組用于調節鏟瘤機構（2）狀態的切向機構（3）；沖擊機構（1）包括固定盤（11），固定盤（11）下端通過滑動組件均勻安裝有四個沖擊座（12），且滑動組件為固連在沖擊座（12）上端的T型塊，且固定盤（11）下端面對應T型塊成型有T型槽，沖擊座（12）通過T型塊滑動連接在固定盤（11）下端面，每個沖擊座（12）上均安裝有外桿（13），沖擊座（12）下側面中心位置設置有配合外桿（13）豎向轉動周向限位的槽，且槽內位于外桿（13）下端安裝有彈性支撐組件（16），沖擊座（12）兩兩之間端面上成型有槽，且槽上下設置有兩個，每個槽內均安裝有復位彈簧（14）；鏟瘤機構（2）包括刮板（21），刮板（21）轉動連接在外桿（13）另一端，刮板（21）位于外桿（13）一側安裝有兩個適應彈簧（15），適應彈簧（15）一端連接外桿（13）另一端連接刮板（21），適應彈簧（15）用于保證刮板（21）相對于外桿（13）的初始結構平衡，從而在工作期間，刮板（21）能夠保證緊貼爐體（4）的內壁，刮板（21）側面安裝有鏟片（22），鏟片（22）側面成型有花紋，鏟片（22）位于刮板（21）一側連接支撐架，支撐架貫穿連接在刮板（21）內部；切向機構（3）包括調節齒條（31），調節齒條（31）一端固定在相對應的第一個沖擊座（12）上，另一端滑動連接在相對應的第二個沖擊座（12）上且貫穿到?jīng)_擊座（12）的槽內并與配合齒塊（32）嚙合，且對應調節齒條兩側的兩個沖擊座（12）之間位于上方的復位彈簧（14）套接在調節齒條（31）外部，調節齒條（31）依次順序周向排列，外桿（13）內部安裝有內桿（33），內桿（33）位于調節齒條（31）一端連接配合齒塊（32），內桿（33）另一端通過萬向節（34）連接安裝在刮板（21）內部的齒輪組（35），齒輪組（35）包括主動齒輪和被動齒輪，齒輪組（35）的被動齒輪上連接有抬升齒輪（36），抬升齒輪（36）外部套接有支撐架，支撐架內側位于抬升齒輪（36）下端內壁安裝有抬升齒條（37），且齒輪組（35）、抬升齒輪（36）、支撐架均安裝在刮板（21）內部，支撐架另一端伸出刮板（21）連接鏟片（22）。
2.根據權利要求1的一種高鹽廢水焚燒爐焚燒殘渣的出渣系統，其特征在于：固定盤（11）安裝在連桿（6）上半部分，彈性支撐組組件安裝在固定盤下側且連接在連桿（6）上，沖擊座（12）通過T型塊滑動連接固定盤（11），外桿（13）與沖擊座（12）鉸接，彈性支撐組件（16）包括骨架以及用于支撐的彈簧，骨架一端通過滑套與外桿（13）鉸接，骨架另一端通過滑套連接圓環，圓環下端連接有支撐盤，支撐盤底部通過彈簧連接定位盤，連桿（6）上位于定位盤下端安裝有固定塊，定位盤通過固定塊卡接在連桿（6）上。
3.根據權利要求1的一種高鹽廢水焚燒爐焚燒殘渣的出渣系統，其特征在于：鏟片（22）通過焊接連接支撐架。
4.根據權利要求1的一種高鹽廢水焚燒爐焚燒殘渣的出渣系統，其特征在于：內桿（33）通過焊接連接配合齒塊（32），配合齒塊（32）為表面成型有齒槽的球狀塊。
5.根據權利要求1的一種高鹽廢水焚燒爐焚燒殘渣的出渣系統，其特征在于：抬升齒輪（36）通過花鍵軸連接齒輪組（35）的被動齒輪。
6.根據權利要求1的一種高鹽廢水焚燒爐焚燒殘渣的出渣系統，其特征在于：沖擊座（12）的俯視結構為扇形，且扇形面角度為60度。
7.根據權利要求1的一種高鹽廢水焚燒爐焚燒殘渣的出渣系統，其特征在于：四個刮板（21）的行進軌跡為螺旋進給，且四個刮板（21）逆時針?lè )较蚺帕袕牡谝坏降谒�，第四個刮板（21）的軌跡線與第一個刮板（21）的軌跡線重合。
發明內容
本發明提供一種高鹽廢水焚燒爐焚燒殘渣的出渣系統，以解決在對焚燒爐爐體內部進行后續清渣時，因為熔融鹽渣堆積成瘤，從而造成刮板卡死的技術問題。
本發明的一種高鹽廢水焚燒爐焚燒殘渣的出渣系統采用如下技術方案：包括抬升座，還包括用于調節平衡和沖擊的沖擊機構，沖擊機構通過連桿安裝在抬升座上，沖擊機構圓周面均勻安裝有四組用于調節鏟瘤機構狀態的切向機構；沖擊機構包括固定盤，固定盤下端通過滑動組件均勻安裝有四個沖擊座，且滑動組件為固連在沖擊座上端的T型塊，且固定盤下端面對應T型塊成型有T型槽，沖擊座通過T型塊滑動連接在固定盤下端面，每個沖擊座上均安裝有外桿，沖擊座下側面中心位置設置有配合外桿豎向轉動周向限位的槽，且槽內位于外桿下端安裝有彈性支撐組件，沖擊座兩兩之間端面上成型有槽，且槽上下設置有兩個，每個槽內均安裝有復位彈簧；鏟瘤機構包括刮板，刮板轉動連接在外桿另一端，刮板位于外桿一側安裝有兩個適應彈簧，適應彈簧一端連接外桿另一端連接刮板，適應彈簧用于保證刮板相對于外桿的初始結構平衡，從而在工作期間，刮板能夠保證緊貼爐體的內壁，刮板側面安裝有鏟片，鏟片側面成型有花紋，鏟片位于刮板一側連接支撐架，支撐架貫穿連接在刮板內部；切向機構包括調節齒條，調節齒條一端固定在相對應的第一個沖擊座上，另一端滑動連接在相對應的第二個沖擊座上且貫穿到?jīng)_擊座的槽內并與配合齒塊嚙合，且對應調節齒條兩側的兩個沖擊座之間位于上方的復位彈簧套接在調節齒條外部，調節齒條依次順序周向排列，外桿內部安裝有內桿，內桿位于調節齒條一端連接配合齒塊，內桿另一端通過萬向節連接安裝在刮板內部的齒輪組，齒輪組包括主動齒輪和被動齒輪，齒輪組的被動齒輪上連接有抬升齒輪，抬升齒輪外部套接有支撐架，支撐架內側位于抬升齒輪下端內壁安裝有抬升齒條，且齒輪組、抬升齒輪、支撐架均安裝在刮板內部，支撐架另一端伸出刮板連接鏟片。
進一步的，固定盤安裝在連桿上半部分，彈性支撐組件安裝在固定盤下側且連接在連桿上，沖擊座通過T型塊滑動連接固定盤，外桿與沖擊座鉸接，彈性支撐組件包括骨架以及用于支撐的彈簧，骨架一端通過滑套與外桿鉸接，骨架另一端通過滑套連接圓環，圓環下端連接有支撐盤，支撐盤底部通過彈簧連接定位盤，連桿上位于定位盤下端安裝有固定塊，定位盤通過固定塊卡接在連桿上。
進一步的，鏟片通過焊接連接支撐架。
進一步的，內桿通過焊接連接配合齒塊，配合齒塊為表面成型有齒槽的球狀塊，利用配合齒塊能夠保證外桿在帶動內桿轉動時，也能保證與調節齒條嚙合效果。
進一步的，抬升齒輪通過花鍵軸連接齒輪組的被動齒輪。
進一步的，沖擊座的俯視結構為扇形，且扇形面角度為60度。
進一步的，四個刮板的行進軌跡為螺旋進給，且四個刮板逆時針?lè )较蚺帕袕牡谝坏降谒�，第四個刮板的軌跡線與第一個刮板的軌跡線重合，從而保證第四個刮板行走在第一個刮板的軌跡上，保證其不會(huì )被卡死。
本發明的有益效果是：本發明的利用四組刮板以及鏟片的配合，對爐體內部進行后續鹽渣的清除，且利用四組的刮板離心力和慣性的配合，對產生卡死的刮板可以利用后續刮板的沖擊力對其進行沖擊，從而使卡死位置受到疊加沖擊，保證鹽渣的清除效果，并且利用調節齒條和內桿的配合，使卡死位置受到鏟片偏移向上的里，保證鹽渣鏟除的工作效率。
（發明人：馮國宇;馬晶濤;黃宇;包文斌）
