公布日：2023.03.07
申請日：2022.11.07
分類號：B01D21/02(2006.01)I;B01D21/24(2006.01)I;B01D21/30(2006.01)I;B01D36/04(2006.01)I
摘要
本發明公開了一種用于農村污水處理的智能泥漿阻隔裝置，涉及泥漿阻隔裝置技術領域，為解決現有技術中的普通用于農村污水處理的智能泥漿阻隔裝置大都采用攔截格柵和沉淀池對泥漿進行阻礙，這導致泥漿堆積過高時容易與水流一起流出泄漏出去，對泥漿的阻隔效果不夠好的問題。所述阻隔池的內部安裝有回流輪，且回流輪與阻隔池轉動連接，所述阻隔池的排出端安裝有攔截格柵，且攔截格柵與阻隔池通過螺栓固定連接，所述攔截格柵設置在回流輪右側的上方，所述阻隔池的一側設置有進入倉，且進入倉與阻隔池設置為一體結構，所述阻隔池的下方設置有沉淀池，且沉淀池與阻隔池設置為一體結構。
權利要求書

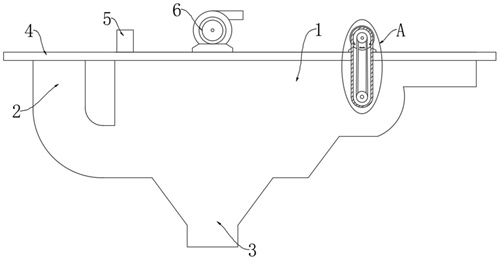

1.一種用于農村污水處理的智能泥漿阻隔裝置，包括阻隔池（1）和地面（4），其特征在于：所述阻隔池（1）的內部安裝有回流輪（14），且回流輪（14）與阻隔池（1）轉動連接，所述阻隔池（1）的排出端安裝有攔截格柵（13），且攔截格柵（13）與阻隔池（1）通過螺栓固定連接，所述攔截格柵（13）設置在回流輪（14）右側的上方。
2.根據權利要求1所述的一種用于農村污水處理的智能泥漿阻隔裝置，其特征在于：所述阻隔池（1）的一側設置有進入倉（2），且進入倉（2）與阻隔池（1）設置為一體結構，所述阻隔池（1）的下方設置有沉淀池（3），且沉淀池（3）與阻隔池（1）設置為一體結構。
3.根據權利要求1所述的一種用于農村污水處理的智能泥漿阻隔裝置，其特征在于：所述地面（4）的上方安裝有物聯網信號接發箱（5），且物聯網信號接發箱（5）與地面（4）通過螺栓固定連接，所述阻隔池（1）的內部安裝有泥漿流量傳感器（15），且泥漿流量傳感器（15）與阻隔池（1）通過支架固定連接，所述泥漿流量傳感器（15）與物聯網信號接發箱（5）電性連接。
4.根據權利要求1所述的一種用于農村污水處理的智能泥漿阻隔裝置，其特征在于：所述阻隔池（1）的內部設置有阻隔板（12），且阻隔板（12）與阻隔池（1）設置為一體結構，所述地面（4）的上方安裝有污泥泵（6），且污泥泵（6）與地面（4）通過螺栓固定連接，所述阻隔池（1）的內部設置有吸泥管（11），所述吸泥管（11）與污泥泵（6）通過法蘭固定連接。
5.根據權利要求1所述的一種用于農村污水處理的智能泥漿阻隔裝置，其特征在于：所述地面（4）的上方安裝有驅動裝置（7），且驅動裝置（7）與地面（4）通過螺栓固定連接，所述阻隔池（1）的前端面上安裝有傳動箱（8），且傳動箱（8）與阻隔池（1）通過密封螺栓固定連接。
6.根據權利要求5所述的一種用于農村污水處理的智能泥漿阻隔裝置，其特征在于：所述傳動箱（8）的內部分別設置有驅動輪（9）和從動輪（10），所述驅動輪（9）與驅動裝置（7）通過連軸固定連接，所述從動輪（10）與回流輪（14）通過連軸固定連接，所述從動輪（10）與驅動輪（9）通過皮帶轉動連接。
發明內容
本發明的目的在于提供一種用于農村污水處理的智能泥漿阻隔裝置，以解決上述背景技術中提出的普通用于農村污水處理的智能泥漿阻隔裝置大都采用攔截格柵和沉淀池對泥漿進行阻礙，這導致泥漿堆積過高時容易與水流一起流出泄漏出去，對泥漿的阻隔效果不夠好的問題。
為實現上述目的，本發明提供如下技術方案：一種用于農村污水處理的智能泥漿阻隔裝置，包括阻隔池和地面，所述阻隔池的內部安裝有回流輪，且回流輪與阻隔池轉動連接，所述阻隔池的排出端安裝有攔截格柵，且攔截格柵與阻隔池通過螺栓固定連接，所述攔截格柵設置在回流輪右側的上方。
優選的，所述阻隔池的一側設置有進入倉，且進入倉與阻隔池設置為一體結構，所述阻隔池的下方設置有沉淀池，且沉淀池與阻隔池設置為一體結構。
優選的，所述地面的上方安裝有物聯網信號接發箱，且物聯網信號接發箱與地面通過螺栓固定連接，所述阻隔池的內部安裝有泥漿流量傳感器，且泥漿流量傳感器與阻隔池通過支架固定連接，所述泥漿流量傳感器與物聯網信號接發箱電性連接。
優選的，所述阻隔池的內部設置有阻隔板，且阻隔板與阻隔池設置為一體結構，所述地面的上方安裝有污泥泵，且污泥泵與地面通過螺栓固定連接，所述阻隔池的內部設置有吸泥管，所述吸泥管與污泥泵通過法蘭固定連接。
優選的，所述地面的上方安裝有驅動裝置，且驅動裝置與地面通過螺栓固定連接，所述阻隔池的前端面上安裝有傳動箱，且傳動箱與阻隔池通過密封螺栓固定連接。
優選的，所述傳動箱的內部分別設置有驅動輪和從動輪，所述驅動輪與驅動裝置通過連軸固定連接，所述從動輪與回流輪通過連軸固定連接，所述從動輪與驅動輪通過皮帶轉動連接。
與現有技術相比，本發明的有益效果是：
1.該發明通過回流輪的設置，回流輪設置在攔截格柵前側的下方，當污泥堆積過多時，利用回流輪進行順時針旋轉，將污泥和污水向沉淀池推動，實現污水和污泥的返流，從而避免大量的污泥堆積在攔截格柵處，從而避免污泥與污水一起流出泄漏出去，提高此污泥阻隔裝置的阻隔效果。
2.該發明通過泥漿流量傳感器和物聯網信號接發箱的設置，泥漿流量傳感器與物聯網信號接發箱電性連接，通過泥漿流量傳感器對污水的污泥進行實時的監測，農村的污水中時常污泥很多時常污泥很少，利用泥漿流量傳感器對污泥量進行監控，當污泥過多時可通過回流輪旋轉避免堆積堵塞，當污泥量少時，回流輪可停止轉動，減少電力損耗，實現智能化可根據現實情況進行自由工作的效果，并且可通過物聯網信號接發箱將實際現場情況發送至終端，便于管理。
（發明人：劉會(huì )平;凌建軍;張冬;喬利敏;閭雪嬌）
