公布日：2023.06.23
申請日：2021.12.06
分類號：B01F23/23(2022.01)I;B01F23/232(2022.01)I;B01F25/312(2022.01)I;B01F25/314(2022.01)I;B01F35/00(2022.01)I;C02F7/00(2006.01)I
摘要
本發明涉及污水處理技術領域，且公開了一種用于污水處理曝氣的一體式二級射流器，包括安裝套筒，安裝套筒的側面鏡像開設有兩組活動槽，活動槽為傾斜的弧形槽，安裝套筒的內部設置有進水裝置。本發明中，氣流在進氣孔的內部向上流動的過程中進氣孔的橫截面積逐漸變小，使得氣流的流動的速度變大，具有沖擊力的氣流被再次的灌入液體的內部，進行二次吸入氣體混合，提高吸入氣體在液體價質的傳遞效率和混合效果，氣泡經多次切割，噴射擾動后，變成無數的細小氣泡，其表面積很大，使空氣中的氧更易快速溶解于水中，由于氣泡直徑小，上升速度緩慢，從而延長了氣體溶解于水的時間，促使液體和氣體充分混合接觸，使流體與氣體混合效果。
權利要求書

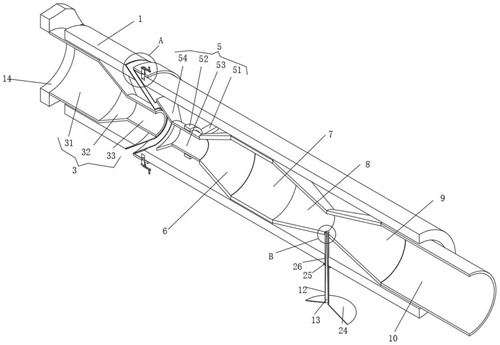

1.一種用于污水處理曝氣的一體式二級射流器，包括安裝套筒(1)，其特征在于：所述安裝套筒(1)的側面鏡像開設有兩組活動槽(2)，活動槽(2)為傾斜的弧形槽，安裝套筒(1)的內部設置有進水裝置(3)，活動槽(2)的內部卡接有進氣盒(4)，進氣盒(4)為弧形塊，安裝套筒(1)的內部固定安裝有第二延伸至管(7)，第二延伸至管(7)為空心的圓形管，第二延伸至管(7)靠近進水裝置(3)的一端固定安裝有第一延伸管(6)，第一延伸管(6)為空心的圓臺狀，第一延伸管(6)的橫截面積自第二延伸至管(7)往進水裝置(3)的方向逐漸變小，第二延伸至管(7)的內部與第一延伸管(6)的內部相互連通，第一延伸管(6)遠離第二延伸至管(7)的一端設置有接水裝置(5)，第二延伸至管(7)遠離第一延伸管(6)的一端固定安裝有漸縮管(8)，漸縮管(8)為空心的圓臺狀，漸縮管(8)的內部與第二延伸至管(7)的內部相互連通，漸縮管(8)的橫截面積自第一延伸管(6)往第二延伸至管(7)的方向逐漸變小，漸縮管(8)遠離第二延伸至管(7)的一端固定安裝有漸擴管(9)，漸擴管(9)為空心的圓臺狀，漸擴管(9)的內部與漸縮管(8)的內部相互連通，漸擴管(9)的橫截面積自第一延伸管(6)往第二延伸至管(7)的方向逐漸變大，漸擴管(9)遠離漸縮管(8)的一端固定安裝有緩沖管(10)，緩沖管(10)為圓形管狀，緩沖管(10)的內部與漸擴管(9)的內部相互連通，漸縮管(8)與漸擴管(9)的相交位置的側面開設有卡孔(11)，卡孔(11)為圓形通孔，安裝套筒(1)的側面對應卡孔(11)的位置開設有固定螺紋孔(26)，卡孔(11)的內部卡接有卡軸(12)，卡軸(12)的端面開設有進氣孔(13)，進氣孔(13)為圓錐形通孔，進氣孔(13)的橫截面積自上往下逐漸變大。
2.根據權利要求1所述的一種用于污水處理曝氣的一體式二級射流器，其特征在于：所述進水裝置(3)包括第一進水管(31)，第一進水管(31)為圓形柱狀，第一進水管(31)的外側設置有外螺紋，安裝套筒(1)的內側對應第一進水管(31)的位置開設有內螺紋，第一進水管(31)螺紋連接在安裝套筒(1)上，第一進水管(31)靠近接水裝置(5)的一端固定安裝有第二進水管(32)，第二進水管(32)為圓臺狀，第二進水管(32)的橫截面積自第一進水管(31)往接水裝置(5)的方向逐漸變小，第二進水管(32)遠離第一進水管(31)的一端固定安裝有第三進水管(33)。
3.根據權利要求2所述的一種用于污水處理曝氣的一體式二級射流器，其特征在于：所述接水裝置(5)包括連接桿(51)，連接桿(51)有兩組，連接桿(51)為矩形塊且對稱固定安裝在安裝套筒(1)的側面，兩組連接桿(51)相互靠近的一側固定安裝有套環(52)，套環(52)為圓形環狀，套環(52)的內部卡接有節水管(53)，節水管(53)為圓形管，節水管(53)靠近第三進水管(33)的位置固定安裝有遮擋管(54)，遮擋管(54)為圓臺狀，遮擋管(54)的橫截面積自第三進水管(33)往第一延伸管(6)的方向逐漸變小，節水管(53)遠離遮擋管(54)的一端與第一延伸管(6)遠離第二延伸至管(7)的一端固定連接。
4.根據權利要求3所述的一種用于污水處理曝氣的一體式二級射流器，其特征在于：所述進氣盒(4)延伸至遮擋管(54)的內部，第三進水管(33)設置在進氣盒(4)的內部且延伸至遮擋管(54)的內部。
5.根據權利要求2所述的一種用于污水處理曝氣的一體式二級射流器，其特征在于：所述第一進水管(31)遠離第二進水管(32)的一端固定安裝有連接環(14)，連接環(14)為圓形環狀，安裝套筒(1)靠近連接環(14)一側的端面固對稱固定安裝有防滑塊(16)，防滑塊(16)為“W”形的塊。
6.根據權利要求5所述的一種用于污水處理曝氣的一體式二級射流器，其特征在于：所述連接環(14)的側面等距開設有防滑槽(15)，防滑槽(15)為弧形的槽。
7.根據權利要求1所述的一種用于污水處理曝氣的一體式二級射流器，其特征在于：所述進氣盒(4)的側面固定安裝有擋塊(17)，擋塊(17)為矩形塊，擋塊(17)的側面開設有第一鎖緊螺紋孔(18)，安裝套筒(1)的側面對應第一鎖緊螺紋孔(18)的位置開設有第二鎖緊螺紋孔(19)，第一鎖緊螺紋孔(18)和第二鎖緊螺紋孔(19)的內部螺紋連接有鎖緊螺紋柱(20)，鎖緊螺紋柱(20)的側面固定安裝有擋板(21)，擋板(21)為圓餅狀的塊，擋板(21)遠離鎖緊螺紋柱(20)的一端固定安裝有轉動塊(22)，轉動塊(22)為矩形塊，轉動塊(22)遠離擋板(21)的一端固定安裝有轉動軸(23)，轉動軸(23)為圓形柱狀。
8.根據權利要求1所述的一種用于污水處理曝氣的一體式二級射流器，其特征在于：所述進氣孔(13)的下端固定安裝有吸氣盤(24)，吸氣盤(24)為喇叭狀的塊，吸氣盤(24)的橫截面積自上往下逐漸變大。
9.根據權利要求1所述的一種用于污水處理曝氣的一體式二級射流器，其特征在于：所述進氣孔(13)的外側對應固定螺紋孔(26)的位置開設有外螺紋，卡軸(12)螺紋連接在固定螺紋孔(26)的內部，進氣孔(13)的側面對應安裝套筒(1)的下方固定安裝有限位塊(25)。
10.根據權利要求1所述的一種用于污水處理曝氣的一體式二級射流器，其特征在于：所述卡孔(11)的側面開設有密封槽(27)，密封槽(27)為橫截面為三角形的環形槽，密封槽(27)的內部卡接有密封塊(28)，密封塊(28)的棱邊處開設有第一倒角(29)，卡軸(12)的上端棱邊處開設有第二倒角(30)。
發明內容
本發明主要是解決上述現有技術所存在的技術問題，提供一種用于污水處理曝氣的一體式二級射流器。
為了實現上述目的，本發明采用了如下技術方案，一種用于污水處理曝氣的一體式二級射流器，包括安裝套筒，安裝套筒的側面鏡像開設有兩組活動槽，活動槽為傾斜的弧形槽，安裝套筒的內部設置有進水裝置，活動槽的內部卡接有進氣盒，進氣盒為弧形塊，安裝套筒的內部固定安裝有第二延伸至管，第二延伸至管為空心的圓形管，第二延伸至管靠近進水裝置的一端固定安裝有第一延伸管，第一延伸管為空心的圓臺狀，第一延伸管的橫截面積自第二延伸至管往進水裝置的方向逐漸變小，第二延伸至管的內部與第一延伸管的內部相互連通，第一延伸管遠離第二延伸至管的一端設置有接水裝置，第二延伸至管遠離第一延伸管的一端固定安裝有漸縮管，漸縮管為空心的圓臺狀，漸縮管的內部與第二延伸至管的內部相互連通，漸縮管的橫截面積自第一延伸管往第二延伸至管的方向逐漸變小，漸縮管遠離第二延伸至管的一端固定安裝有漸擴管，漸擴管為空心的圓臺狀，漸擴管的內部與漸縮管的內部相互連通，漸擴管的橫截面積自第一延伸管往第二延伸至管的方向逐漸變大，漸擴管遠離漸縮管的一端固定安裝有緩沖管，緩沖管為圓形管狀，緩沖管的內部與漸擴管的內部相互連通，漸縮管與漸擴管的相交位置的側面開設有卡孔，卡孔為圓形通孔，安裝套筒的側面對應卡孔的位置開設有固定螺紋孔，卡孔的內部卡接有卡軸，卡軸的端面開設有進氣孔，進氣孔為圓錐形通孔，進氣孔的橫截面積自上往下逐漸變大。
作為優選，所述進水裝置包括第一進水管，第一進水管為圓形柱狀，第一進水管的外側設置有外螺紋，安裝套筒的內側對應第一進水管的位置開設有內螺紋，第一進水管螺紋連接在安裝套筒上，第一進水管靠近接水裝置的一端固定安裝有第二進水管，第二進水管為圓臺狀，第二進水管的橫截面積自第一進水管往接水裝置的方向逐漸變小，第二進水管遠離第一進水管的一端固定安裝有第三進水管。
作為優選，所述接水裝置包括連接桿，連接桿有兩組，連接桿為矩形塊且對稱固定安裝在安裝套筒的側面，兩組連接桿相互靠近的一側固定安裝有套環，套環為圓形環狀，套環的內部卡接有節水管，節水管為圓形管，節水管靠近第三進水管的位置固定安裝有遮擋管，遮擋管為圓臺狀，遮擋管的橫截面積自第三進水管往第一延伸管的方向逐漸變小，節水管遠離遮擋管的一端與第一延伸管遠離第二延伸至管的一端固定連接。
作為優選，所述進氣盒延伸至遮擋管的內部，第三進水管設置在進氣盒的內部且延伸至遮擋管的內部。
作為優選，所述第一進水管遠離第二進水管的一端固定安裝有連接環，連接環為圓形環狀，安裝套筒靠近連接環一側的端面固對稱固定安裝有防滑塊，防滑塊為“W”形的塊。
作為優選，所述連接環的側面等距開設有防滑槽，防滑槽為弧形的槽。
作為優選，所述進氣盒的側面固定安裝有擋塊，擋塊為矩形塊，擋塊的側面開設有第一鎖緊螺紋孔，安裝套筒的側面對應第一鎖緊螺紋孔的位置開設有第二鎖緊螺紋孔，第一鎖緊螺紋孔和第二鎖緊螺紋孔的內部螺紋連接有鎖緊螺紋柱，鎖緊螺紋柱的側面固定安裝有擋板，擋板為圓餅狀的塊，擋板遠離鎖緊螺紋柱的一端固定安裝有轉動塊，轉動塊為矩形塊，轉動塊遠離擋板的一端固定安裝有轉動軸，轉動軸為圓形柱狀。
作為優選，所述進氣孔的下端固定安裝有吸氣盤，吸氣盤為喇叭狀的塊，吸氣盤的橫截面積自上往下逐漸變大。
作為優選，所述進氣孔的外側對應固定螺紋孔的位置開設有外螺紋，卡軸螺紋連接在固定螺紋孔的內部，進氣孔的側面對應安裝套筒的下方固定安裝有限位塊。
作為優選，所述卡孔的側面開設有密封槽，密封槽為橫截面為三角形的環形槽，密封槽的內部卡接有密封塊，密封塊的棱邊處開設有第一倒角，卡軸的上端棱邊處開設有第二倒角。
有益效果
本發明提供了一種用于污水處理曝氣的一體式二級射流器。具備以下有益效果：
(1)、該用于污水處理曝氣的一體式二級射流器，高速的水流穿過進水裝置，在進入接水裝置的內部時高速的水流帶動周?chē)臍怏w進行流動，氣體自安裝套筒的外部通過進氣盒被灌入安裝套筒的內部，進入安裝套筒內部氣體隨著高速流動的水流在進水裝置與接水裝置之間在噴水壓力的作用下被分割成大量微小的氣泡，與進入水流內且與水形成混合體，高速的水流通過第一延伸管進入到第二延伸至管的內部，在第一延伸管的內部增大其流動的體積，且在第二延伸至管的內部過度來維持流動的穩定，當高速的水流從漸縮管流過漸擴管時通過文丘里效應可知混合出液管的中心位置最窄的地方壓力最小，自卡孔的位置產生吸力，使得氣體自從外部自進氣孔的下端往上灌入，氣流在進氣孔的內部向上流動的過程中進氣孔的橫截面積逐漸變小，使得氣流的流動的速度變大，具有沖擊力的氣流被再次的灌入液體的內部，進行二次吸入氣體混合，提高吸入氣體在液體價質的傳遞效率和混合效果，氣泡經多次切割，噴射擾動后，變成無數的細小氣泡，其表面積很大，使空氣中的氧更易快速溶解于水中，由于氣泡直徑小，上升速度緩慢，從而延長了氣體溶解于水的時間，促使液體和氣體充分混合接觸，使流體與氣體混合效果。
(2)、該用于污水處理曝氣的一體式二級射流器，轉動轉動軸，轉動軸帶動轉動塊轉動，轉動塊帶動擋板轉動，擋板帶動鎖緊螺紋柱在第一鎖緊螺紋孔和第二鎖緊螺紋孔的內部轉動，通過擋板對擋塊進行擠壓使擋塊與安裝套筒的側面緊密貼合，來對進氣盒經行固定，使進氣盒保持固定的狀態，增強該裝置的穩定性。
(3)、該用于污水處理曝氣的一體式二級射流器，順時針轉動連接環，連接環帶動第一進水管順時針轉動，第一進水管螺紋連接在安裝套筒的內部，第一進水管帶動連接環往安裝套筒的端面進行移動，連接環對防滑塊進行擠壓，防滑塊在連接環的擠壓狀態下變形，防滑塊給連接環一個反作用的力使得第一進水管的螺紋面與安裝套筒的內螺紋面貼經，避免了在液體高速流動的狀態下液體使第一進水管震動第一進水管自安裝套筒的內部松動脫落，從而影響該裝置的正常使用。
(4)、該用于污水處理曝氣的一體式二級射流器，當卡軸在卡孔的內向上移動時卡孔對密封塊進行擠壓使密封塊與密封槽的側面緊密貼合，密封塊的“V”形面與密封槽的“V”形面相互貼合，來實現密封的作用，使用方便增強了該裝置的實用性。
（發明人：金中;金山;范肇田;范肇瑞）
