公布日：2022.07.29
申請日：2021.01.17
分類號：C02F11/15(2019.01)I;C02F11/122(2019.01)I;C02F11/143(2019.01)I
摘要
本發明公開了一種污泥深度脫水的電化學預處理系統，其特征在于，包括：高壓電破壁反應器、電絮凝反應器；污泥經污泥提升泵進入到所述的高壓電破壁反應器內，經高壓電破壁反應器處理后進入電絮凝反應器，經電絮凝反應器處理后進入污泥壓濾機深度脫水；高壓電破壁反應器、電絮凝反應器之間通過管道連通，形成一個系統。本發明將高壓電破壁反應器和電絮凝反應器組合使用，提高了污泥的過濾性能，達到較好的污泥處理效果，降低了污泥處理成本，為污泥焚燒或綜合利用掃除了障礙。
權利要求書
1.一種污泥深度脫水的電化學預處理系統，其特征在于，包括：高壓電破壁反應器、電絮凝反應器；污泥經污泥提升泵進入到所述的高壓電破壁反應器內，所述污泥經所述高壓電破壁反應器處理后進入所述電絮凝反應器，所述污泥經所述電絮凝反應器處理后進入污泥壓濾機深度脫水；所述高壓電破壁反應器、電絮凝反應器之間通過管道連通，形成一個系統。
2.根據權利要求1所述的一種污泥深度脫水的電化學預處理系統，其特征在于，所述高壓電破壁反應器進一步包括高壓高頻脈沖電源和電破壁反應器主腔體，所述高壓高頻脈沖電源和所述電破壁反應器主腔體用高壓電纜連通。
3.根據權利要求2所述的一種污泥深度脫水的電化學預處理系統，其特征在于，所述高壓高頻脈沖電源為輸出電壓大于6千伏、脈沖頻率大于5千赫茲的單脈沖或雙脈沖電源。
4.根據權利要求2所述的一種污泥深度脫水的電化學預處理系統，其特征在于，所述電破壁反應器主腔體由設于所述主腔體內的正負電極組成，所述負電極為材質為金屬的主腔體外殼，所述正電極和所述負電極至少一個被絕緣材料覆蓋，所述污泥經所述正電極和所述負電極之間的通道流過。
5.根據權利要求1所述的一種污泥深度脫水的電化學預處理系統，其特征在于，所述污泥的含水率為90-99.5％。
6.根據權利要求1所述的一種污泥深度脫水的電化學預處理系統，其特征在于，所述電絮凝反應器進一步包括電絮凝電源和電絮凝反應器腔體。
發明內容
本發明針對以上技術問題，提供一種污泥深度脫水的電化學預處理系統，將高壓電破器與電絮凝反應器組合使用，即成功地降低了污泥含水量，達到較好的污泥深度壓濾脫水處理效果，還降低了污泥處置成本。

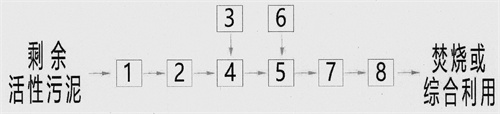

為解決上述問題，本發明的技術方案為：一種污泥深度脫水的電化學預處理系統，包括：高壓電破壁反應器、電絮凝反應器；污泥經提升泵進入到所述的高壓電破壁反應器內，所述污泥經所述高壓電破壁反應器處理后進入所述電絮凝反應器，所述污泥經所述電絮凝反應器處理后進入污泥壓濾機深度脫水；所述高壓電破壁反應器、電絮凝反應器之間通過管道連通，形成一個系統。
所述高壓電破壁反應器進一步包括高壓高頻脈沖電源和電破壁反應器主腔體，所述高壓高頻脈沖電源和所述電破壁反應器主腔體用高壓電纜連通。
優選地，所述高壓高頻脈沖電源為輸出電壓大于6千伏、脈沖頻率大于5千赫茲的單脈沖或雙脈沖電源。
優選地，所述電破壁反應器主腔體由設于所述主腔體內的正負電極組成，所述負電極為材質為金屬的主腔體外殼，所述正電極和所述負電極至少一個被絕緣材料覆蓋，所述污泥經所述正電極和所述負電極之間的通道流過。
優選地，所述污泥的含水率為90-99.5％。
優選地，所述電絮凝反應器進一步包括電絮凝電源和電絮凝反應器腔體。
本發明由于采用以上技術方案，使其與現有技術相比具有以下的優點和積極效果：
本發明提出的污泥深度脫水的電化學預處理系統，污泥經提升泵進入到所述的高壓電破壁反應器內，高壓高頻脈沖脈沖電源在電破壁反應器的兩個相互絕緣的電極之間形成介質阻擋放電，污泥流經正負電極之間的通道時，污泥細胞壁在瞬間高強度電場中發生電荷感應，細胞壁在電場力的作用下發生撕裂，細胞內水分流出，達到破壁的效果；高壓電破壁反應器處理后的污泥管道進入電絮凝反應器，在電絮凝電場的作用下，金屬陽極產生電子形成“微絮凝劑”——鐵或鋁的氫氧化物與污泥中帶電荷的懸浮的顆粒、膠體污染物相互作用失去穩定性，結合成肉眼可見的大絮體；經電絮凝反應器處理后絮凝性能良好的污泥再進入污泥壓濾機深度脫水，過濾脫水性能明顯提高，在不添加任何化學藥劑的情況下，過濾后的污泥含水率在60％以下，完全滿足各種后繼的污泥最終處置要求。
經過污泥深度脫水的電化學預處理系統處理后，污泥的脫水性能得到了極大的改善，之后經過污泥壓濾機進行脫水處理，不僅大幅降低了污泥的含水率，而且降低了污泥脫水的處理費用。
（發明人：劉平;馬赫）
