公布日：2023.06.30
申請日：2023.03.28
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/48(2023.01)N;C02F1/52(2023.01)N;C02F1/469(2023.01)N;C02F7/00(2006.01)N;C02F101/20(2006.01)N
摘要
本發明涉及污水處理設備技術領域，具體涉及一種快速分離重金屬雜質的一體化污水處理設備及方法，包括用于對污水進行預處理的過濾單元、用于對污水進行絮凝處理的絮凝單元以及用于對污水進行磁吸附處理的吸附單元；本發明利用過濾盤組將污水中的大顆粒雜質進行初步過濾，通過一體化的設備分步實現污水凈化；通過振動電機控制承托桿縱向運動，使第一絮凝盤體、第二絮凝盤體通過彈簧桿的擠壓?jiǎn)?dòng)壓力閥使絮凝劑和磁粉從通孔中流出，對污水進行絮凝處理；采用過濾筒進行二次過濾，利用稀土永磁片對磁粉擴散時結成的磁性雜質進行吸附，提高對金屬雜質的分離效果；本發明污水凈化快速，分離步驟簡單。
權利要求書
1.一種快速分離重金屬雜質的一體化污水處理設備，其特征在于，包括用于對污水進行預處理的過濾單元(1)、用于對污水進行絮凝處理的絮凝單元(2)以及用于對污水進行磁吸附處理的吸附單元(3)；所述過濾單元(1)包括第一殼體(11)，設置在所述第一殼體(11)下半部的進水管，設置在所述第一殼體(11)內部且位于所述進水管上方的過濾盤組(12)，設置在所述過濾盤組(12)上的調節組件(13)，設置在所述第一殼體(11)內部且位于所述過濾盤組(12)上方的出水管，以及設置在所述第一殼體(11)底部的排污管(14)；所述進水管、出水管、排污管(14)分別均通過閥體與第一殼體(11)內部連通；所述絮凝單元(2)包括第二殼體(21)，沿豎直方向設置并與第二驅動電機輸出端連接的承托桿(22)，為所述承托桿(22)提供動力的振動電機，由上到下依次活動套設在所述承托桿(22)上的第一絮凝盤體(23)和第二絮凝盤體(24)，以及活動設置在所述第二絮凝盤體(24)底部的頂塊(25)；所述第二驅動電機設置在第二殼體(21)內部頂面；所述第一絮凝盤體(23)內部空腔填充有絮凝劑；所述第二絮凝盤體(24)內部空腔填充有磁粉；所述第一絮凝盤體(23)、第二絮凝盤體(24)上均設置有多個通孔；所述通孔處設置有壓力閥；所述第一絮凝盤體(23)與第二絮凝盤體(24)之間、第二絮凝盤體(24)與頂塊(25)之間且位于所述壓力閥處分別均通過彈簧桿(26)連接；所述吸附單元(3)包括設置在所述第二殼體(21)內部的過濾筒(31)，設置在所述過濾筒(31)內部的稀土永磁片(32)，設置在所述承托桿(22)上且能夠與外部氣源連接的曝氣盤(33)，以及設置在所述過濾筒(31)內壁上的吸附組件(34)；所述過濾筒(31)上設置有多個濾水孔；所述第二殼體(21)底部設置有排泥口；所述過濾筒(31)底部通過閥門與所述排泥口連接；所述第二殼體(21)底部設置有排水通道(210)。
2.如權利要求1所述的一種快速分離重金屬雜質的一體化污水處理設備，其特征在于，所述過濾盤組(12)包括第一盤體(121)，設置在所述第一盤體(121)底部中心位置的中心軸桿，活動套設在所述第一盤體(121)中心軸桿上的活動桿(122)，為所述活動桿提供動力的第一驅動電機，以及設置在所述活動桿(122)上的刮刀(123)；所述第一盤體(121)上設置有多個濾孔。
3.如權利要求2所述的一種快速分離重金屬雜質的一體化污水處理設備，其特征在于，所述刮刀(123)與活動桿連接處設置有壓力傳感器；所述調節組件(13)包括設置在所述第一盤體(121)上的第二盤體(131)，以及為所述第二盤體(131)提供動力的第一電動推桿；所述第一盤體(121)上設置有與所述第一電動推桿推動方向一致的滑軌，所述第二盤體(131)底部設置有與所述滑軌活動卡接的滑輪；所述第二盤體(131)上設置有與所述濾孔一一對應的圓孔。
4.如權利要求1所述的一種快速分離重金屬雜質的一體化污水處理設備，其特征在于，所述第一絮凝盤體(23)、第二絮凝盤體(24)側壁上間隔設置有多個弧形板(20)。
5.如權利要求1所述的一種快速分離重金屬雜質的一體化污水處理設備，其特征在于，所述過濾筒(31)頂部與所述第二殼體(21)的內壁固定連接。
6.如權利要求1所述的一種快速分離重金屬雜質的一體化污水處理設備，其特征在于，所述過濾筒(31)由六個斜板圍成的筒體，且過濾筒(31)縱截面呈上大下小的圓臺形；所述吸附組件(34)包括齒條(341)，第一齒輪(343)，第二齒輪(344)，翻邊攪拌葉(311)以及第四驅動電機；所述齒條(341)一側的斜板上設有與斜板平行的供液管(351)，所述供液管(351)表面設置有毛刷，所述毛刷與所對應斜板表面滑動接觸，供液管(351)兩端均設有用于利用擠壓對供液管(351)加壓的擠壓部，供液管(351)兩端的擠壓部分別轉動連接有第一驅動管、第二驅動管，供液管(351)中部設有多個出液孔，所述出液孔內有壓力閥；所述供液管(351)內填充有清洗液；所述第四驅動電機設置在第一驅動管內部，所述第四驅動電機的作用端與第一齒輪(343)中心固定連接；所述齒條(341)沿過濾筒(31)長度方向設置在第一驅動管所對應的斜板上，第一驅動管上轉動套設有用于與齒條(341)嚙合的第一齒輪(343)，所述驅動管上設有支撐桿(342)，所述第二齒輪(344)設置在第一齒輪(343)一側并與第一齒輪(343)嚙合傳動的，且所述第二齒輪(344)與支撐桿(342)轉動連接，第二齒輪(344)端面邊緣上設有至少一個電極(3421)，且電極(3421)上套設有過濾袋(3422)，所述過濾袋(3422)內部填充活性炭顆粒；所述翻邊攪拌葉(311)設有多個，且沿過濾筒(31)長度方向設置在與第二驅動管所對應的斜板上，所述翻邊攪拌葉(311)與斜板通過連接軸桿轉動連接，所述第二驅動管端部上設有利用其撥動使翻邊攪拌葉(311)進行轉動的推板(352)，所述連接軸桿為扭簧桿；所述斜板上沿過濾筒(31)長度方向設置有限位槽，所述第一驅動管、第二驅動管上均設置有與所對應的所述限位槽滑動卡接的凸塊(353)；所述過濾筒(31)外側且位于濾水孔處對應設置有過水閥門。
7.如權利要求1所述的一種快速分離重金屬雜質的一體化污水處理設備，其特征在于，所述承托桿(22)上設置有試劑盒(27)，所述試劑盒(27)內部間隔設置有多個分隔板(271)，所述試劑盒(27)的開口處設置有導向槽，所述試劑盒(27)的蓋板與所述導向槽活動卡接；所述試劑盒(27)上設置有為所述蓋板提供動力的第三電動推桿；所述試劑盒(27)內部空腔分別由多個分隔板(271)分隔成多個腔體；所述腔體內部分別由上至下依次交替填充有PH調節劑、過氧化氫劑。
8.如權利要求7所述的一種快速分離重金屬雜質的一體化污水處理設備，其特征在于，所述曝氣盤(33)的外側套設有散料盒(272)，所述試劑盒(27)開口處與所述散料盒(272)內部連通；所述散料盒(272)上且位于曝氣盤(33)出氣口處活動設置有轉輪(2721)，所述轉輪(2721)上設置有多個凹槽。
9.利用權利要求1～8任意一項所述的設備處理污水的方法，其特征在于，步驟如下：S1、將待處理的污水接入進水管，污水經過過濾盤組(12)，將污水中的大顆粒雜質進行初步過濾，通過排污管(14)對大顆粒雜質進行排出，通過絮凝單元(2)對過濾后的污水進行絮凝；通過第二驅動電機控制第二殼體(21)轉動，產生離心力對污水進行高效攪拌；S2、通過振動電機控制承托桿(22)縱向運動，使第一絮凝盤體(23)、第二絮凝盤體(24)通過彈簧桿(26)的擠壓?jiǎn)?dòng)壓力閥使絮凝劑和磁粉從通孔中流出，通過第二殼體(21)的轉動將絮凝劑和磁粉迅速擴散進污水，對污水進行絮凝處理；S3、采用過濾筒(31)進行二次過濾，利用稀土永磁片(32)對磁粉擴散時結成的磁性雜質進行吸附，通過曝氣盤對污水進行曝氣，利用吸附組件(34)將過濾筒(31)內的重金屬雜質刮除，通過排泥口進行分離，抽取排水通道(210)內的上清液，完成污水處理。
發明內容
為解決上述技術問題，本發明提供了一種快速分離重金屬雜質的一體化污水處理設備及方法。
本發明的技術方案是：一種快速分離重金屬雜質的一體化污水處理設備，包括用于對污水進行預處理的過濾單元、用于對污水進行絮凝處理的絮凝單元以及用于對污水進行磁吸附處理的吸附單元；
所述過濾單元包括第一殼體，設置在所述第一殼體下半部的進水管，設置在所述第一殼體內部且位于所述進水管上方的過濾盤組，設置在所述過濾盤組上的調節組件，設置在所述第一殼體內部且位于所述過濾盤組上方的出水管，以及設置在所述第一殼體底部的排污管；所述進水管、出水管、排污管分別均通過閥體與第一殼體內部連通；

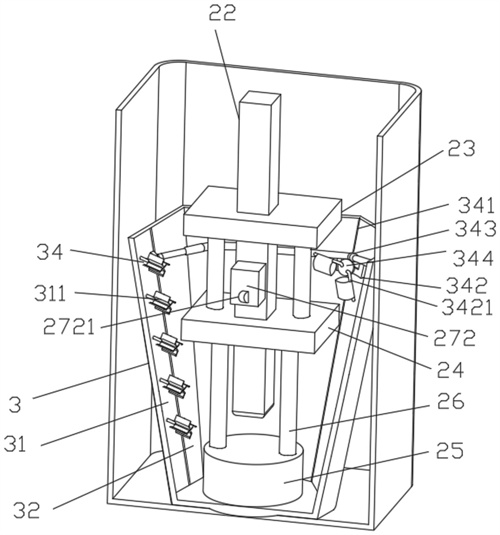

所述絮凝單元包括第二殼體，沿豎直方向設置并與第二驅動電機輸出端連接的承托桿，為所述承托桿提供動力的振動電機，由上到下依次活動套設在所述承托桿上的第一絮凝盤體和第二絮凝盤體，以及活動設置在所述第二絮凝盤體底部的頂塊；所述第二驅動電機設置在第二殼體內部頂面；
所述第一絮凝盤體內部空腔填充有絮凝劑；所述第二絮凝盤體內部空腔填充有磁粉；所述第一絮凝盤體、第二絮凝盤體上均設置有多個通孔；所述通孔處設置有壓力閥；所述第一絮凝盤體與第二絮凝盤體之間、第二絮凝盤體與頂塊之間且位于所述壓力閥處分別均通過彈簧桿連接；
所述吸附單元包括設置在所述第二殼體內部的過濾筒，設置在所述過濾筒內部的稀土永磁片，設置在所述承托桿上且能夠與外部氣源連接的曝氣盤，以及設置在所述過濾筒內壁上的吸附組件；所述過濾筒上設置有多個濾水孔；
所述第二殼體底部設置有排泥口；所述過濾筒底部通過閥門與所述排泥口連接；所述第二殼體底部設置有排水通道。
進一步地，所述過濾盤組包括第一盤體，設置在所述第一盤體底部中心位置的中心軸桿，活動套設在所述第一盤體中心軸桿上的活動桿，為所述活動桿提供動力的第一驅動電機，以及設置在所述活動桿上的刮刀；所述第一盤體上設置有多個濾孔。
說明：通過第一驅動電機控制中心軸桿轉動，使活動桿擺動，帶動刮刀對第一盤體底部進行刮泥處理，通過第一盤體對污水進行過濾預處理。
進一步地，所述刮刀與活動桿連接處設置有壓力傳感器；所述調節組件包括設置在所述第一盤體上的第二盤體，以及為所述第二盤體提供動力的第一電動推桿；
所述第一盤體上設置有與所述第一電動推桿推動方向一致的滑軌，所述第二盤體底部設置有與所述滑軌活動卡接的滑輪；
所述第二盤體上設置有與所述濾孔一一對應的圓孔。
說明：通過壓力傳感器對刮刀進行監測，當刮刀所受壓力時間過長時，說明切割力不足導致濾渣難以被刮除，此時第一驅動電機關閉，通過第一電動推桿控制第二盤體移動，使第一盤體與第二盤體上一一對應的濾孔錯開，從而解決濾孔卡濾渣的問題，通過第一電動推桿控制第二盤體移動還能夠通過控制濾孔錯開幅度控制濾孔的打開面積。
進一步地，所述第一絮凝盤體、第二絮凝盤體側壁上間隔設置有多個弧形板。
說明：通過弧形板可以配合第二殼體的旋轉和振動電機的作用加強對污水的攪拌效果。
進一步地，所述過濾筒頂部與所述第二殼體的內壁固定連接。
說明：通過過濾筒對第二殼體內的污水進行再次過濾，將金屬雜質與水分離，過濾筒的坡度更加利于過濾筒內部的濾渣滑落至排泥口。
進一步地，所述過濾筒由六個斜板圍成的筒體，且過濾筒縱截面呈上大下小的圓臺形；
所述吸附組件包括齒條，第一齒輪，第二齒輪，翻邊攪拌葉以及第四驅動電機；
所述齒條一側的斜板上設有與斜板平行的供液管，所述供液管表面設置有毛刷，所述毛刷與所對應斜板表面滑動接觸，供液管兩端均設有用于利用擠壓對供液管加壓的擠壓部，供液管兩端的擠壓部分別轉動連接有第一驅動管、第二驅動管，供液管中部設有多個出液孔，所述出液孔內有壓力閥；所述供液管內填充有清洗液；
所述第四驅動電機設置在第一驅動管內部，所述第四驅動電機的作用端與第一齒輪中心固定連接；
所述齒條沿過濾筒長度方向設置在第一驅動管所對應的斜板上，第一驅動管上轉動套設有用于與齒條嚙合的第一齒輪，所述驅動管上設有支撐桿，所述第二齒輪設置在第一齒輪一側并與第一齒輪嚙合傳動的，且所述第二齒輪與支撐桿轉動連接，第二齒輪端面邊緣上設有至少一個電極，且電極上套設有過濾袋，所述過濾袋內部填充活性炭顆粒；
所述翻邊攪拌葉設有多個，且沿過濾筒長度方向設置在與第二驅動管所對應的斜板上，所述翻邊攪拌葉與斜板通過連接軸桿轉動連接，所述第二驅動管端部上設有利用其撥動使翻邊攪拌葉進行轉動的推板，所述連接軸桿為扭簧桿；
所述斜板上沿過濾筒長度方向設置有限位槽，所述第一驅動管、第二驅動管上均設置有與所對應的所述限位槽滑動卡接的凸塊；
所述過濾筒外側且位于濾水孔處對應設置有過水閥門。
說明：利用吸附組件將過濾筒內的重金屬雜質刮除，通過第四驅動電機控制第一齒輪轉動，帶動支撐桿沿著齒條方向移動，通過毛刷對過濾筒內壁表面進行清洗，通過與凸塊卡接的限位槽控制第二驅動管的伸展與擠壓，通過推板推動翻邊攪拌葉轉動，加強對污水的攪拌，第一驅動管、第二驅動管對供液管擠壓?jiǎn)?dòng)壓力閥從出液孔流出清洗液，配合毛刷加強除污效果；通過電極對污水中的金屬雜質進行吸附，通過第二齒輪轉動帶動過濾袋旋轉，加強吸附作用。
進一步地，所述承托桿上設置有試劑盒，所述試劑盒內部間隔設置有多個分隔板，所述試劑盒的開口處設置有導向槽，所述試劑盒的蓋板能夠與所述導向槽活動卡接；所述試劑盒上設置有為所述蓋板提供動力的第三電動推桿；所述試劑盒內部空腔分別由多個分隔板分隔成多個腔體；所述腔體內部分別由上至下依次交替填充有PH調節劑、過氧化氫劑。
說明：通過第三電動推桿拉動試劑盒蓋板，使蓋板打開，將試劑盒內部的試劑釋放，通過分隔板和蓋板的配合控制投放試劑的劑量。
進一步地，所述曝氣盤的外側套設有散料盒，所述試劑盒開口處與所述散料盒內部連通；
所述散料盒上且位于曝氣盤出氣口處活動設置有轉輪，所述轉輪上設置有多個凹槽。
說明：通過曝氣盤輸出的氣體使轉輪旋轉，利用凹槽帶出藥劑，能夠使藥劑隨著氣流流出散料盒，提高藥劑的擴散效果。
本發明還公開了一種快速分離重金屬雜質的一體化污水處理方法，步驟如下：
S1、將待處理的污水接入進水管，污水經過過濾盤組，將污水中的大顆粒雜質進行初步過濾，通過排污管對大顆粒雜質進行排出，通過絮凝單元對過濾后的污水進行絮凝；通過第二驅動電機控制第二殼體轉動，產生離心力對污水進行高效攪拌；
S2、通過振動電機控制承托桿縱向運動，使第一絮凝盤體、第二絮凝盤體通過彈簧桿的擠壓?jiǎn)?dòng)壓力閥使絮凝劑和磁粉從通孔中流出，通過第二殼體的轉動將絮凝劑和磁粉迅速擴散進污水，對污水進行絮凝處理；
S3、采用過濾筒進行二次過濾，利用稀土永磁片對磁粉擴散時結成的磁性雜質進行吸附，通過曝氣盤對污水進行曝氣，利用吸附組件將過濾筒內的重金屬雜質刮除，通過排泥口進行分離，抽取排水通道內的上清液，完成污水處理。
與現有技術相比，本發明的有益效果是：
(1)本發明通過進水管將待處理的污水接入第一殼體，經過過濾盤組將污水中的大顆粒雜質進行初步過濾，通過排污管對大顆粒雜質進行排出，通過絮凝單元對過濾后的污水進行絮凝；通過一體化的設備分步實現污水凈化，通過第二驅動電機控制第二殼體轉動，產生離心力對污水進行高效攪拌。
(2)本發明通過振動電機控制承托桿縱向運動，使第一絮凝盤體、第二絮凝盤體通過彈簧桿的擠壓?jiǎn)?dòng)壓力閥使絮凝劑和磁粉從通孔中流出，通過第二殼體的轉動將絮凝劑和磁粉迅速擴散進污水，對污水進行絮凝處理，提高絮凝效率。
(3)本發明采用過濾筒進行二次過濾，利用稀土永磁片對磁粉擴散時結成的磁性雜質進行吸附，提高對金屬雜質的分離效果；通過曝氣盤對污水進行曝氣，利用吸附組件將過濾筒內的重金屬雜質刮除，通過排泥口進行分離，抽取排水通道內的上清液，污水凈化快速，分離步驟簡單。
（發明人：李佳興;劉杰;耿中星;高慧）
