公布日：2023.06.06
申請日：2023.03.22
分類號：C02F9/00(2023.01)I;C02F1/78(2023.01)N;C02F1/72(2023.01)N;C02F1/52(2023.01)N;C02F1/24(2023.01)N;C02F101/30(2006.01)N
摘要
本申請公開了一種高鹽廢水處理裝置，包括依次相連通的沉淀池、臭氧氧化池、催化氧化池、氣浮池和高效還原池；所述沉淀池設有沉淀池加藥系統；所述臭氧氧化池內裝填臭氧催化劑；所述催化氧化池內裝填非均相催化劑，非均相催化劑由擋板限位，使得非均相催化劑的位置低于催化氧化池的出水口；所述氣浮池包括加壓溶氣系統、氣浮池加藥系統、刮渣系統；所述高效還原池內裝填還原催化劑。本申請還提供一種高鹽廢水處理方法。本申請提供的裝置及方法，采用臭氧氧化、高級催化氧化、高效還原工藝耦合，對各種難降解的高鹽廢水均有很高的去除效果。
權利要求書

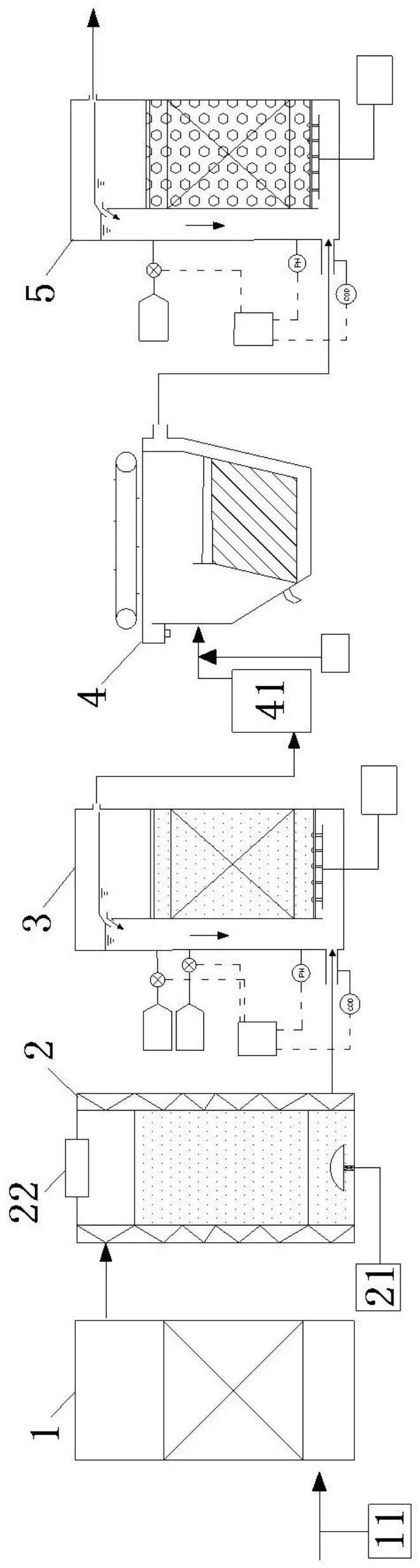

1.一種高鹽廢水處理裝置，其特征在于，包括依次相連通的沉淀池(1)、臭氧氧化池(2)、催化氧化池(3)、氣浮池(4)和高效還原池(5)；所述沉淀池(1)設有沉淀池加藥系統(11)；所述臭氧氧化池(2)內裝填臭氧催化劑；所述催化氧化池(3)內裝填非均相催化劑，非均相催化劑由擋板限位，使得非均相催化劑的位置低于催化氧化池(3)的出水口；所述氣浮池(4)包括加壓溶氣系統(41)、氣浮池加藥系統(42)、刮渣系統(43)；所述高效還原池(5)內裝填還原催化劑。
2.根據權利要求1所述的高鹽廢水處理裝置，其特征在于，所述沉淀池(1)具體為斜板沉淀池。
3.根據權利要求1‑2中任一項所述的高鹽廢水處理裝置，其特征在于，所述沉淀池(1)設有至少三個沉淀池加藥系統(11)，分別用于投加堿、絮凝劑或助凝劑。
4.根據權利要求1所述的高鹽廢水處理裝置，其特征在于，所述臭氧氧化池(2)底部設有臭氧曝氣裝置(21)，頂部設有臭氧尾氣破壞裝置(22)。
5.根據權利要求1所述的高鹽廢水處理裝置，其特征在于，所述催化氧化池(3)和高效還原池(5)分別設有加藥系統(6)、曝氣系統(7)、在線監測系統(8)；所述曝氣系統(7)位于催化氧化池(3)或高效還原池(5)的底部；所述在線監測系統(8)檢測催化氧化池(3)或高效還原池(5)內pH或COD，并調整對應的加藥系統(6)的工作。
6.根據權利要求5所述的高鹽廢水處理裝置，其特征在于，加藥系統(6)包括藥箱、連接管及計量泵。
7.根據權利要求5‑6中任一項所述的高鹽廢水處理裝置，其特征在于，催化氧化池(3)設置至少兩個加藥系統(6)，分別用于投加酸或氧化劑；高效還原池(5)設置至少一個加藥系統(6)，用于投加酸。
8.根據權利要求1所述的高鹽廢水處理裝置，其特征在于，氣浮池(4)設有至少兩個氣浮池加藥系統(42)，分別用于投加絮凝劑或助凝劑。
9.一種高鹽廢水處理方法，其特征在于，包括以下步驟：原水進入沉淀池(1)，由沉淀池加藥系統(11)加入堿、絮凝劑和助凝劑，去除水中懸浮物和膠體；經沉淀池(1)處理后的水進入臭氧氧化池(2)，臭氧曝氣裝置(21)工作提供臭氧，水與臭氧和臭氧催化劑接觸反應，殘余臭氧則由臭氧尾氣破壞裝置(22)處理；經臭氧氧化池(2)處理后的水進入催化氧化池(3)，加藥系統(6)向水中加入酸和氧化劑，曝氣系統(7)的氣流推動水循環流動；經催化氧化池(3)處理后的水進入氣浮池(4)，氣浮池加藥系統(42)向水中加入絮凝劑，加壓溶氣系統(41)通過調節氣浮池(4)的壓力在水中形成氣泡，實現固液分離，刮渣系統(43)用于刮去固體殘渣；經氣浮池(4)處理后的水進入高效還原池(5)，加藥系統(6)向水中加入酸，水與還原催化劑接觸反應，反應后的水達標排出。
發明內容
為解決上述技術問題，本發明的第一個目的為提供一種高鹽廢水處理裝置；本發明的第二個目的為提供一種高鹽廢水處理方法；本申請提供的高鹽廢水處理裝置和方法，采用臭氧氧化、高級催化氧化、高效還原工藝耦合，對各種難降解的高鹽廢水均有很高的去除效果。
本發明提供的技術方案如下：
一種高鹽廢水處理裝置，包括依次相連通的沉淀池、臭氧氧化池、催化氧化池、氣浮池和高效還原池；
所述沉淀池設有沉淀池加藥系統；
所述臭氧氧化池內裝填臭氧催化劑；
所述催化氧化池內裝填非均相催化劑，非均相催化劑由擋板限位，使得非均相催化劑的位置低于催化氧化池的出水口；
所述氣浮池包括加壓溶氣系統、氣浮池加藥系統、刮渣系統；
所述高效還原池內裝填還原催化劑。
優選地，所述沉淀池具體為斜板沉淀池。
優選地，所述沉淀池設有至少三個沉淀池加藥系統，分別用于投加堿、絮凝劑或助凝劑。
優選地，所述臭氧氧化池底部設有臭氧曝氣裝置，頂部設有臭氧尾氣破壞裝置。
優選地，所述催化氧化池和高效還原池分別設有加藥系統、曝氣系統、在線監測系統；
所述曝氣系統位于催化氧化池或高效還原池的底部；
所述在線監測系統檢測催化氧化池或高效還原池內pH或COD，并調整對應的加藥系統的工作。
優選地，加藥系統包括藥箱、連接管及計量泵。
優選地，催化氧化池設置至少兩個加藥系統，分別用于投加酸或氧化劑；
高效還原池設置至少一個加藥系統，用于投加酸。
優選地，氣浮池設有至少兩個氣浮池加藥系統，分別用于投加絮凝劑或助凝劑。
一種高鹽廢水處理方法，包括以下步驟：
原水進入沉淀池，由沉淀池加藥系統加入堿、絮凝劑和助凝劑，去除水中懸浮物和膠體；
經沉淀池處理后的水進入臭氧氧化池，臭氧曝氣裝置工作提供臭氧，水與臭氧和臭氧催化劑接觸反應，殘余臭氧則由臭氧尾氣破壞裝置處理；
經臭氧氧化池處理后的水進入催化氧化池，加藥系統向水中加入酸和氧化劑，曝氣系統的氣流推動水循環流動；
經催化氧化池處理后的水進入氣浮池，氣浮池加藥系統向水中加入絮凝劑，加壓溶氣系統通過調節氣浮池的壓力在水中形成氣泡，實現固液分離，刮渣系統用于刮去固體殘渣；
經氣浮池處理后的水進入高效還原池，加藥系統向水中加入酸，水與還原催化劑接觸反應，反應后的水達標排出。
本申請提供一種高鹽廢水處理裝置，包括依次相連通的沉淀池、臭氧氧化池、催化氧化池、氣浮池和高效還原池，廢水經過裝置后，裝置內各單元對廢水逐級氧化，最后再對難以氧化去除的有機物進行還原處理，可以大幅度去除水中有機物含量，同時還能去除水中的硬度、懸浮物等。本申請利用上述五個單元的相互作用，大大提高去除水中有機物能力。本申請提供的裝置以臭氧氧化、高級催化氧化、高效還原工藝作為有機物降解的主要工藝，同時輔以化學絮凝工藝等作為補充，氧化濃鹽水中有機物，同時開環斷鏈，把難以降解的有機物轉化為小分子容易被處理的有機物，形成一套完整的高鹽廢水有機物處理裝置。
（發明人：王凱;楊昭;吳延武;盧清松;田靜;杜可正）
