公布日：2023.06.09
申請日：2023.03.03
分類號：C02F1/42(2023.01)I
摘要
本發明公開了一種利用離子交換流動床工藝的廢水提濃脫鹽工藝，該工藝使用了一種離子交換器，包括主體、旋轉清理機構和收集機構，主體包括：罐體、固定連通在罐體頂部的進水管、固定連通在罐體底部的出水管、固定連通在罐體一側的再生進液管、固定連通在罐體一側的兩組填料口以及分別與兩組填料口可拆卸連接的蓋板，其有益效果為：通過設置旋轉清理機構在每次反洗操作中利用水流驅動弧形刮板對罐體底部粉化和板結的交換樹脂進行清理，避免了后續更換交換樹脂時罐體底部樹脂板結嚴重造成清理困難的問題，并且在反洗時旋轉清理機構使罐體內的樹脂層和破碎樹脂旋轉，配合收集機構對其中的破碎樹脂進行收集，防止后續破碎樹脂進一步破碎粉化。
權利要求書
1.一種利用離子交換流動床工藝的廢水提濃脫鹽工藝，其特征在于，該工藝使用了一種離子交換器，包括主體(100)、旋轉清理機構(200)和收集機構(300)，該工藝包括以下步驟：S1，對廢水進行提濃脫鹽，將廢水通過進水管(102)通入填裝有陽離子交換樹脂的罐體(101)內，廢水穿過樹脂層后依次經過S形管(202)、轉動管(201)，最終從出水管(103)輸出，廢水輸出后輸向另一組裝填有陰離子交換樹脂的離子交換器，廢水經過陽、陰離子交換樹脂時，其內含有的陰、陽離子會(huì )分別被正、負電荷吸引，有機物及其它不需要處理的物質會(huì )通過出水管(103)流出，實現提濃脫鹽；S2，對交換樹脂進行反洗，排除破碎樹脂，轉動三通閥(304)，連通一級連接管(303)與收集罐(305)，關閉截止閥(307)，通過出水管(103)向罐體(101)內通入凈水，水流依次經轉動管(201)、一級濾板(203)、罐體(101)后從進水管(102)排出，在水流推動下，罐體(101)內的樹脂層膨脹，樹脂層膨脹后，S形管(202)壓力減輕，在水流推動下，S形管(202)轉動，同時帶動兩組弧形刮板(204)對罐體(101)底部粉化板結的樹脂進行清理，清出的破碎樹脂由于質量較小，在水流帶動下，或從進水管(102)輸出，或在罐體(101)內上升至高于樹脂層的高度，由于S形管(202)呈S形，且不停旋轉，在水流和S形管(202)的帶動下，樹脂層與破碎樹脂均轉動，破碎樹脂經過收集倉(301)時，依次經二級濾板(302)、收集倉(301)、一級連接管(303)后進入收集罐(305)內被收集，完整的豎直則被進水管(102)截留在罐體(101)內；S3，對交換樹脂進行再生，通過再生進液管(104)向罐體(101)內通入離子交換再生液，恢復交換樹脂性能；S4，對交換樹脂進行正洗，除去再生液，完成一個周期，轉動三通閥(304)，連通二級連接管(306)與一級連接管(303)，通過進水管(102)向罐體(101)內通入水流，對交換樹脂間隙的再生液進行沖洗，沖洗后的廢水從出水管(103)輸出，二級連接管(306)對進水管(102)出進入的水流進行分流，分出的水流依次經二級連接管(306)、一級連接管(303)、收集倉(301)后從二級濾板(302)沖出，對堵住二級濾板(302)的樹脂進行清理。其中，所述主體(100)包括：罐體(101)、固定連通在罐體(101)頂部的進水管(102)、固定連通在罐體(101)底部的出水管(103)、固定連通在罐體(101)一側的再生進液管(104)、固定連通在罐體(101)一側的兩組填料口(105)以及分別與兩組填料口(105)可拆卸連接的蓋板(106)；所述旋轉清理機構(200)包括：與罐體(101)底部?jì)缺诿荛]轉動連接的轉動管(201)、固定連通在轉動管(201)頂部的S形管(202)、分別固定連接在S形管(202)內壁兩端的一級濾板(203)以及分別固定連接在S形管(202)底部?jì)蓚鹊膬山M弧形刮板(204)，所述出水管(103)與轉動管(201)連通，所述轉動管(201)位于S形管(202)中心，兩組所述弧形刮板(204)關于轉動管(201)的軸心中心對稱設置，所述弧形刮板(204)底部與罐體(101)貼合；所述收集機構(300)包括：與罐體(101)內壁固定連接的收集倉(301)、固定連接在收集倉(301)倉口處的二級濾板(302)、固定連接在罐體(101)外側并且與收集倉(301)連通的二級濾板(302)、與三通閥(304)底部閥口固定連通的收集罐(305)、與三通閥(304)頂部閥口連通的二級連接管(306)和與收集罐(305)底部固定連通的截止閥(307)，所述收集罐(305)與罐體(101)固定連接，所述二級連接管(306)頂端與進水管(102)固定連通。
2.如權利要求1所述的一種利用離子交換流動床工藝的廢水提濃脫鹽工藝，其特征在于：所述罐體(101)側壁開有安裝口，該安裝口內側固定連接有一級觀察鏡(108)。
3.如權利要求1或2所述的一種利用離子交換流動床工藝的廢水提濃脫鹽工藝，其特征在于：所述罐體(101)底部還固定連接有三組支腳(109)，三組所述支腳(109)呈環形陣列分布。
4.如權利要求3所述的一種利用離子交換流動床工藝的廢水提濃脫鹽工藝，其特征在于：所述蓋板(106)背對填料口(105)的一側還固定連接有握柄(107)，所述握柄(107)呈U形。
5.如權利要求4所述的一種利用離子交換流動床工藝的廢水提濃脫鹽工藝，其特征在于：所述收集罐(305)外側開有觀察口，所述觀察口外側固定連接有二級觀察鏡(308)。
6.如權利要求3所述的一種利用離子交換流動床工藝的廢水提濃脫鹽工藝，其特征在于：所述支腳(109)為不銹鋼材質，所述支腳(109)位置靠近罐體(101)邊緣。
7.如權利要求1所述的一種利用離子交換流動床工藝的廢水提濃脫鹽工藝，其特征在于：兩組所述填料口(105)的位置分別靠近罐體(101)的頂部和底部，所述填料口(105)與罐體(101)均為玻璃鋼材質并且一體成型。
8.如權利要求1所述的一種利用離子交換流動床工藝的廢水提濃脫鹽工藝，其特征在于：所述罐體(101)、進水管(102)、出水管(103)、轉動管(201)和S形管(202)軸線重合設置，所述收集罐(305)邊緣具有圓角。
9.如權利要求1所述的一種利用離子交換流動床工藝的廢水提濃脫鹽工藝，其特征在于：所述進水管(102)、蓋板(106)、三通閥(304)、一級連接管(303)以及收集罐(305)之間均通過法蘭連接。
10.如權利要求1所述的一種利用離子交換流動床工藝的廢水提濃脫鹽工藝，其特征在于，所述填料口(105)端部具有法蘭，所述蓋板(106)正對該法蘭各組開孔的位置均開有與之匹配的開孔，所述蓋板(106)可通過螺栓配合該法蘭與填料口(105)可拆卸連接。
發明內容
本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會(huì )做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。
鑒于上述一種利用離子交換流動床工藝的廢水提濃脫鹽工藝的問題，提出了本發明。
為解決上述技術問題，本發明提供如下技術方案：一種利用離子交換流動床工藝的廢水提濃脫鹽工藝，該工藝使用了一種離子交換器，包括主體、旋轉清理機構和收集機構，該工藝包括以下步驟：
S1，對廢水進行提濃脫鹽，將廢水通過進水管通入填裝有陽離子交換樹脂的罐體內，廢水穿過樹脂層后依次經過S形管、轉動管，最終從出水管輸出，廢水輸出后輸向另一組裝填有陰離子交換樹脂的離子交換器，廢水經過陽、陰離子交換樹脂時，其內含有的陰、陽離子會(huì )分別被正、負電荷吸引，有機物及其它不需要處理的物質會(huì )通過出水管流出，實現提濃脫鹽；
S2，對交換樹脂進行反洗，排除破碎樹脂，轉動三通閥，連通一級連接管與收集罐，關閉截止閥，通過出水管向罐體內通入凈水，水流依次經轉動管、一級濾板、罐體后從進水管排出，在水流推動下，罐體內的樹脂層膨脹，樹脂層膨脹后，S形管壓力減輕，在水流推動下，S形管轉動，同時帶動兩組弧形刮板對罐體底部粉化板結的樹脂進行清理，清出的破碎樹脂由于質量較小，在水流帶動下，或從進水管輸出，或在罐體內上升至高于樹脂層的高度，由于S形管呈S形，且不停旋轉，在水流和S形管的帶動下，樹脂層與破碎樹脂均轉動，破碎樹脂經過收集倉時，依次經二級濾板、收集倉、一級連接管后進入收集罐內被收集，完整的豎直則被進水管截留在罐體內；
S3，對交換樹脂進行再生，通過再生進液管向罐體內通入離子交換再生液，恢復交換樹脂性能；
S4，對交換樹脂進行正洗，除去再生液，完成一個周期，轉動三通閥，連通二級連接管與一級連接管，通過進水管向罐體內通入水流，對交換樹脂間隙的再生液進行沖洗，沖洗后的廢水從出水管輸出，二級連接管對進水管出進入的水流進行分流，分出的水流依次經二級連接管、一級連接管、收集倉后從二級濾板沖出，對堵住二級濾板的樹脂進行清理。

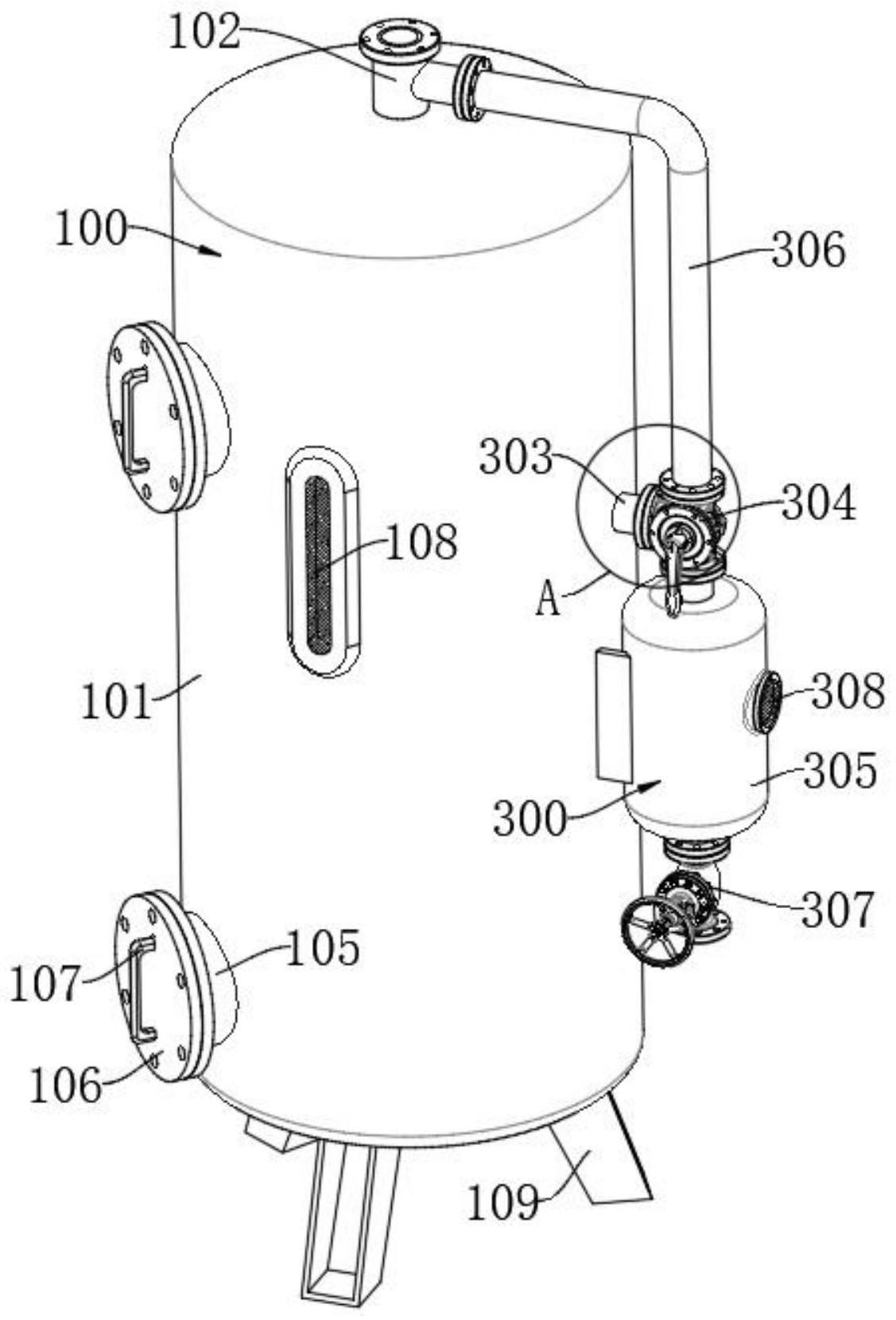

其中，所述主體包括：罐體、固定連通在罐體頂部的進水管、固定連通在罐體底部的出水管、固定連通在罐體一側的再生進液管、固定連通在罐體一側的兩組填料口以及分別與兩組填料口可拆卸連接的蓋板；
所述旋轉清理機構包括：與罐體底部?jì)缺诿荛]轉動連接的轉動管、固定連通在轉動管頂部的S形管、分別固定連接在S形管內壁兩端的一級濾板以及分別固定連接在S形管底部?jì)蓚鹊膬山M弧形刮板，所述出水管與轉動管連通，所述轉動管位于S形管中心，兩組所述弧形刮板關于轉動管的軸心中心對稱設置，所述弧形刮板底部與罐體貼合；
所述收集機構包括：與罐體內壁固定連接的收集倉、固定連接在收集倉倉口處的二級濾板、固定連接在罐體外側并且與收集倉連通的二級濾板、與三通閥底部閥口固定連通的收集罐、與三通閥頂部閥口連通的二級連接管和與收集罐底部固定連通的截止閥，所述收集罐與罐體固定連接，所述二級連接管頂端與進水管固定連通。
作為本發明所述一種利用離子交換流動床工藝的廢水提濃脫鹽工藝的一種優選方案，其中：所述罐體側壁開有安裝口，該安裝口內側固定連接有一級觀察鏡。
作為本發明所述一種利用離子交換流動床工藝的廢水提濃脫鹽工藝的一種優選方案，其中：所述罐體底部還固定連接有三組支腳，三組所述支腳呈環形陣列分布。
作為本發明所述一種利用離子交換流動床工藝的廢水提濃脫鹽工藝的一種優選方案，其中：所述蓋板背對填料口的一側還固定連接有握柄，所述握柄呈U形。
作為本發明所述一種利用離子交換流動床工藝的廢水提濃脫鹽工藝的一種優選方案，其中：所述收集罐外側開有觀察口，所述觀察口外側固定連接有二級觀察鏡。
作為本發明所述一種利用離子交換流動床工藝的廢水提濃脫鹽工藝的一種優選方案，其中：所述支腳為不銹鋼材質，所述支腳位置靠近罐體邊緣。
作為本發明所述一種利用離子交換流動床工藝的廢水提濃脫鹽工藝的一種優選方案，其中：兩組所述填料口的位置分別靠近罐體的頂部和底部，所述填料口與罐體均為玻璃鋼材質并且一體成型。
作為本發明所述一種利用離子交換流動床工藝的廢水提濃脫鹽工藝的一種優選方案，其中：所述罐體、進水管、出水管、轉動管和S形管軸線重合設置，所述收集罐邊緣具有圓角。
作為本發明所述一種利用離子交換流動床工藝的廢水提濃脫鹽工藝的一種優選方案，其中：所述進水管、蓋板、三通閥、一級連接管以及收集罐之間均通過法蘭連接。
作為本發明所述一種利用離子交換流動床工藝的廢水提濃脫鹽工藝的一種優選方案，所述填料口端部具有法蘭，所述蓋板正對該法蘭各組開孔的位置均開有與之匹配的開孔，所述蓋板可通過螺栓配合該法蘭與填料口可拆卸連接。
本發明的有益效果：通過設置旋轉清理機構在每次反洗操作中利用水流驅動弧形刮板對罐體底部粉化和板結的交換樹脂進行清理，避免了后續更換交換樹脂時罐體底部樹脂板結嚴重造成清理困難的問題，并且在反洗時旋轉清理機構使罐體內的樹脂層和破碎樹脂旋轉，配合收集機構對其中的破碎樹脂進行收集，防止后續破碎樹脂進一步破碎粉化，利于提高出水質量。
（發明人：易志東;柳文廣;王濤;張文;唐海進）
