公布日：2023.06.06
申請日：2023.04.14
分類號：C02F1/04(2023.01)I;C02F1/461(2023.01)I;C02F101/20(2006.01)N
摘要
本發明公開了一種含銀廢水處理設備，包括負壓泵，負壓泵的進氣口和負壓容器一的內腔連通，負壓容器一內設有導電環形殼體以及導電弧形板，負壓容器一內設有水平設置且轉動的內管，內管上設有蒸發帶，蒸發帶位于導電環形殼體內，且導電環形殼體的兩端向內延伸有環形罩，負壓容器一上安裝有內外貫穿的進液管，進液管位于負壓容器一內的一端和內管內腔通過旋轉接頭連通，內管對應蒸發帶處開設有若干個噴孔或者安裝有若干個噴嘴，導電弧形板弧內側安裝有絕緣隔板，絕緣隔板、導電弧形板和導電環形殼體形成曲折的液體流道。本含銀廢水處理設備將含銀廢水先低能耗濃縮，然后進行電解，減少廢水的體積并縮短銀回收時間。
權利要求書

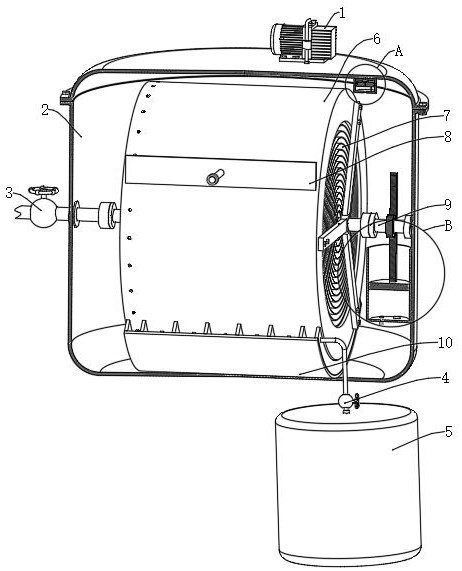

1.一種含銀廢水處理設備，其特征在于：包括負壓泵（1）和負壓容器一（2），所述負壓泵（1）的進氣口和負壓容器一（2）的內腔連通，所述負壓容器一（2）內設有導電環形殼體（6）以及位于導電環形殼體（6）下方的導電弧形板（10）；所述負壓容器一（2）內設有水平設置且轉動的內管（9），所述負壓容器一（2）內設有驅動內管（9）的驅動組件，所述內管（9）上設有蒸發帶（7），所述蒸發帶（7）位于導電環形殼體（6）內，且導電環形殼體（6）的兩端向內延伸有環形罩，負壓容器一（2）上安裝有內外貫穿的進液管，所述進液管位于負壓容器一（2）內的一端和內管（9）內腔通過旋轉接頭（20）連通，所述內管（9）對應蒸發帶（7）處開設有若干個噴孔或者安裝有若干個噴嘴；所述導電弧形板（10）弧內側安裝有若干個絕緣隔板（22），所述絕緣隔板（22）、導電弧形板（10）弧內側和導電環形殼體（6）外周側形成曲折的液體流道，所述導電環形殼體（6）對應所述液體流道一端的位置開設有若干個環形設置的透液孔（21），所述液體流道遠離透液孔（21）的位置和導管（23）的一端連通，所述導管（23）的另一端貫穿并延伸至負壓容器一（2）外；所述進液管位于負壓容器一（2）外的部分安裝有閥門一（3），所述導管（23）位于負壓容器一（2）外的部分安裝有閥門二（4）；所述負壓容器一（2）外設有為導電環形殼體（6）和導電弧形板（10）供電的電解直流供電設備。
2.根據權利要求1所述的含銀廢水處理設備，其特征在于：所述驅動組件包括一端開口的筒殼（17），所述筒殼（17）內設有密封滑動的活塞（18），所述活塞（18）的外側和壓桿（16）的一端連接，所述壓桿（16）另一端伸出筒殼（17）開口，所述內管（9）上安裝有同軸的單向軸承（15），所述單向軸承（15）外環和壓桿（16）側面貼合，所述筒殼（17）內腔底側設有限位塊（19）；其中負壓容器一（2）內外氣壓相等時，活塞（18）內側向筒殼（17）內腔滑動且活塞（18）內側和筒殼（17）之間有間隙。
3.根據權利要求2所述的含銀廢水處理設備，其特征在于：所述筒殼（17）內腔底側開設有連通其內外的螺紋孔，所述螺紋孔上安裝有螺栓。
4.根據權利要求1所述的含銀廢水處理設備，其特征在于：還包括殼體（14）和按壓閉合的按壓開關（11），所述殼體（14）內腔底側固定有第一磁鐵（12），殼體（14）內腔安裝有密封滑動的第二磁鐵（13），所述殼體（14）遠離第一磁鐵（12）的位置開設有連通其內外的通孔，所述第一磁鐵（12）對應第二磁鐵（13）的位置安裝有按壓開關（11），按壓開關（11）和負壓泵（1）串聯；其中負壓容器一（2）內外氣壓相等時，第二磁鐵（13）按壓按壓開關（11）使按壓開關（11）處于導通狀態。
5.根據權利要求1所述的含銀廢水處理設備，其特征在于：還包括安裝在負壓容器一（2）內壁的刮除件（8），所述刮除件（8）為刮刀，所述刮刀的刀刃貼在導電環形殼體（6）外側。
6.根據權利要求5所述的含銀廢水處理設備，其特征在于：所述負壓容器一（2）內壁和刮刀側面通過彈性桿連接。
7.根據權利要求1所述的含銀廢水處理設備，其特征在于：所述導電環形殼體（6）包括筒形的內支撐層（63），所述內支撐層（63）的兩端向內延伸有環形罩，所述內支撐層（63）外側設有彈性墊層（62），所述彈性墊層（62）外側設有軟金屬層（61），所述負壓容器一（2）內安裝有轉動的轉動桿（24），所述轉動桿（24）向內支撐層（63）按壓軟金屬層（61）。
8.根據權利要求1所述的含銀廢水處理設備，其特征在于：所述蒸發帶（7）包括透氣支撐墊（71），所述透氣支撐墊（71）的一側設有液體吸附墊（73），所述液體吸附墊（73）上安裝有電加熱組件（72）。
9.根據權利要求1所述的含銀廢水處理設備，其特征在于：所述負壓容器一（2）為透明材質或者負壓容器一（2）上安裝有觀察窗。
10.根據權利要求1所述的含銀廢水處理設備，其特征在于：所述導管（23）位于負壓容器一（2）外的一端和負壓容器二（5）內腔連通，且負壓容器二（5）高度低于絕緣隔板（22）高度。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種含銀廢水處理設備，將含銀廢水先低能耗濃縮，然后進行電解，減少廢水的體積并縮短銀回收時間，可以有效解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種含銀廢水處理設備，包括負壓泵和負壓容器一，所述負壓泵的進氣口和負壓容器一的內腔連通，所述負壓容器一內設有導電環形殼體以及位于導電環形殼體下方的導電弧形板。
所述負壓容器一內設有水平設置且轉動的內管，所述內管上設有蒸發帶，所述蒸發帶位于導電環形殼體內，且導電環形殼體的兩端向內延伸有環形罩，負壓容器一上安裝有內外貫穿的進液管，所述進液管位于負壓容器一內的一端和內管內腔通過旋轉接頭連通，所述內管對應蒸發帶處開設有若干個噴孔或者安裝有若干個噴嘴。
所述導電弧形板弧內側安裝有若干個絕緣隔板，所述絕緣隔板、導電弧形板和導電環形殼體形成曲折的液體流道，所述導電環形殼體對應所述液體流道一端的位置開設有若干個環形設置的透液孔，所述液體流道遠離透液孔的位置和導管的一端連通，所述導管的另一端貫穿并延伸至負壓容器一外。
所述進液管位于負壓容器一外的部分安裝有閥門一，所述導管位于負壓容器一外的部分安裝有閥門二。
所述負壓容器一內設有驅動內管轉動的驅動組件。
所述負壓容器一外設有為導電環形殼體和導電弧形板供電的電解直流供電設備。
作為本發明的一種優選技術方案，所述驅動組件包括一端開口的筒殼，所述筒殼內設有密封滑動的活塞，所述活塞的外側和壓桿的一端連接，所述壓桿另一端伸出筒殼開口，所述內管上安裝有同軸的單向軸承，所述單向軸承外環和壓桿側面貼合，所述筒殼內腔底側設有限位塊。
其中負壓容器一內外氣壓相等時，活塞內側向筒殼內腔滑動且活塞內側和筒殼之間有間隙。
作為本發明的一種優選技術方案，所述筒殼內腔底側開設有連通其內外的螺紋孔，所述螺紋孔上安裝有螺栓。
作為本發明的一種優選技術方案，還包括殼體和按壓閉合的按壓開關，所述殼體內腔底側固定有第一磁鐵，殼體內腔安裝有密封滑動的第二磁鐵，所述殼體遠離第一磁鐵的位置開設有通孔，所述第一磁鐵對應第二磁鐵的位置安裝有按壓開關，按壓開關和負壓泵串聯。
其中負壓容器一內外氣壓相等時，第二磁鐵按壓按壓開關使按壓開關處于導通狀態。
作為本發明的一種優選技術方案，還包括安裝在負壓容器一內壁的刮除件，所述刮除件為刮刀，所述刮刀的刀刃貼在導電環形殼體外側。
作為本發明的一種優選技術方案，所述負壓容器一內壁和刮刀側面通過彈性桿連接。
作為本發明的一種優選技術方案，所述導電環形殼體包括筒形的內支撐層，所述內支撐層的兩端向內延伸有環形罩，所述內支撐層外側設有彈性墊層，所述彈性墊層外側設有軟金屬層，所述負壓容器一內安裝有轉動的轉動桿，所述轉動桿向內支撐層按壓軟金屬層。
作為本發明的一種優選技術方案，所述蒸發帶包括透氣支撐墊，所述透氣支撐墊的一側設有液體吸附墊，所述液體吸附墊上安裝有電加熱組件。
作為本發明的一種優選技術方案，所述負壓容器一為透明材質或者負壓容器一上安裝有觀察窗。
作為本發明的一種優選技術方案，所述導管位于負壓容器一外的一端和負壓容器二內腔連通，且負壓容器二高度低于絕緣隔板高度。
與現有技術相比，本發明的有益效果是：1、本發明示例的含銀廢水處理設備，負壓泵抽取負壓容器一內空氣使負壓容器一內氣壓降低，一方面含銀廢水浸濕蒸發帶從而增大了含銀廢水的蒸發面積，負壓容器一內含銀廢水沸點降低從而降低含銀廢水蒸發所需能量，含銀廢水中的水分蒸發實現含銀廢水的濃縮，從而提高電解效率和降低能耗；另一方面負壓容器一內含銀廢水水分蒸發使負壓容器一內氣壓波動并做功帶動內管單向轉動，使內管流到蒸發帶上的含銀廢水分布均勻，提高含銀廢水中水分蒸發速率；再一方面當含銀廢水電解對銀回收徹底然后繼續對廢水電解，電解的陰極會(huì )產生氫氣氣泡在負壓環境下體積較標準氣壓下擴大，容易被觀察，使含銀廢水電解的程度確定方便。
2、本發明示例的含銀廢水處理設備，調節活塞內側和筒殼內腔底側之間的距離，然后將螺栓旋入螺紋孔，活塞內側和筒殼內腔底側之間的空氣體積調節方便，負壓容器一內氣壓波動過程中的壓桿的移動距離調節方便，即蒸發帶單次旋轉角度調節方便。
3、本發明示例的含銀廢水處理設備，導電環形殼體轉動過程中轉動桿向內支撐層方向按壓軟金屬層，軟金屬層上附著的銀經過形變處的軟金屬層時，附著的銀和軟金屬層粘連變小，附著的銀從軟金屬層上掉落，實現導電環形殼體上附著銀的清理。
4、本發明示例的含銀廢水處理設備，負壓容器一內含銀廢水水分蒸發使負壓容器一內氣壓波動，第一磁鐵、第二磁鐵和按壓開關組成負壓泵的啟�？刂萍�，實現了負壓容器一內負壓環境的維持，負壓泵間斷啟停相較于負壓泵長時間啟動能耗低，并且負壓容器一波動的氣壓為導電環形殼體的轉動提供動力。
5、本發明示例的含銀廢水處理設備，負壓容器一內含銀廢水水分蒸發使負壓容器一內氣壓波動，活塞內側和筒殼內腔底側之間的間隙的空氣周期性膨脹或者壓縮，周期性膨脹或者壓縮的空氣通過活塞、壓桿和單向軸承帶動內管單向轉動，使內管流到蒸發帶上的含銀廢水分布均勻，提高含銀廢水中水分蒸發速率。
（發明人：孫燕）
