公布日：2023.05.23
申請日：2023.02.27
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/44(2023.01)N;C02F1/66(2023.01)N;C02F101/20(2006.01)N
摘要
本發明屬于磷酸鐵生產廢水處理技術領域，具體涉及一種氨法磷酸鐵生產廢水的處理系統及處理方法。本發明提供了一種氨法磷酸鐵生產廢水的處理系統，包括依次連通的第一沉降單元、第二沉降單元、板框過濾單元、錳砂過濾單元和超濾過濾單元；連通所述第一沉降單元入口端的第一pH值調節單元、連通所述第二沉降單元入口端的第二pH值調節單元，以及連通所述錳砂過濾單元的第三pH值調節單元。本發明通過調節沉降單元的pH值，能夠將廢水的鐵離子和鎂離子以氫氧化鐵沉淀和磷酸銨鎂沉淀的形式析出，通過后續的過濾系統進行去除；同時后續的過濾系統能夠進一步去除廢水中剩余的微量鐵離子和膠體等雜質，進而實現氨法磷酸鐵生產廢水的回收處理。
權利要求書
1.一種氨法磷酸鐵生產廢水的處理系統，其特征在于，包括依次連通的第一沉降單元、第二沉降單元、板框過濾單元、錳砂過濾單元和超濾過濾單元；連通所述第一沉降單元入口端的第一pH值調節單元、連通所述第二沉降單元入口端的第二pH值調節單元，以及連通所述錳砂過濾單元的第三pH值調節單元。
2.根據權利要求1所述的處理系統，其特征在于，所述板框過濾單元的過濾精度為100～200μm。
3.根據權利要求1所述的處理系統，其特征在于，所述錳砂過濾單元采用的錳砂的粒徑為0.2～5mm。
4.根據權利要求1所述的處理系統，其特征在于，所述超濾過濾單元采用的超濾膜孔徑為0.02～0.1μm。
5.根據權利要求1所述的處理系統，其特征在于，所述板框過濾單元還連通有污泥脫水單元。
6.一種氨法磷酸鐵生產廢水的處理方法，其特征在于，采用權利要求1～5任一項所述的處理系統，包括以下步驟：將氨法磷酸鐵生產廢水通入第一沉降單元，利用第一pH值調節單元調節所述生產廢水的pH值，得到第一料液；將所述第一料液通入第二沉降單元，利用第二pH值調節單元調節所述第一料液的pH值，得到第二料液；將所述第二料液通過板框過濾單元進行第一過濾，得到板框過濾液和濃縮污泥；將所述板框過濾液通入錳砂過濾單元中，利用第三pH值調節單元調節所述板框過濾液的pH值，經第二過濾得到錳砂過濾液；將所述錳砂過濾液通入超濾過濾單元進行第三過濾，得到超濾過濾液。
7.根據權利要求6所述的處理方法，其特征在于，所述第一料液的pH值為5～7；所述第二料液的pH值為8～9。
8.根據權利要求6所述的處理方法，其特征在于，所述第一過濾的條件參數包括：進水懸浮物含量＞500mg/L，運行壓力≤8bar。
9.根據權利要求6所述的處理方法，其特征在于，進行所述第二過濾時，所述板框過濾液的pH值為4～6；所述第二過濾的條件參數包括：進水懸浮物含量＜20mg/L，運行壓力≤3bar。
10.根據權利要求6所述的處理方法，其特征在于，所述第三過濾的條件參數包括：進水懸浮物含量＜10mg/L，運行壓力≤3bar。
發明內容
本發明的目的在于提供一種氨法磷酸鐵生產廢水的處理系統及處理方法，本發明提供的處理系統簡單，適合工業化應用。
為了實現上述目的，本發明提供如下技術方案：

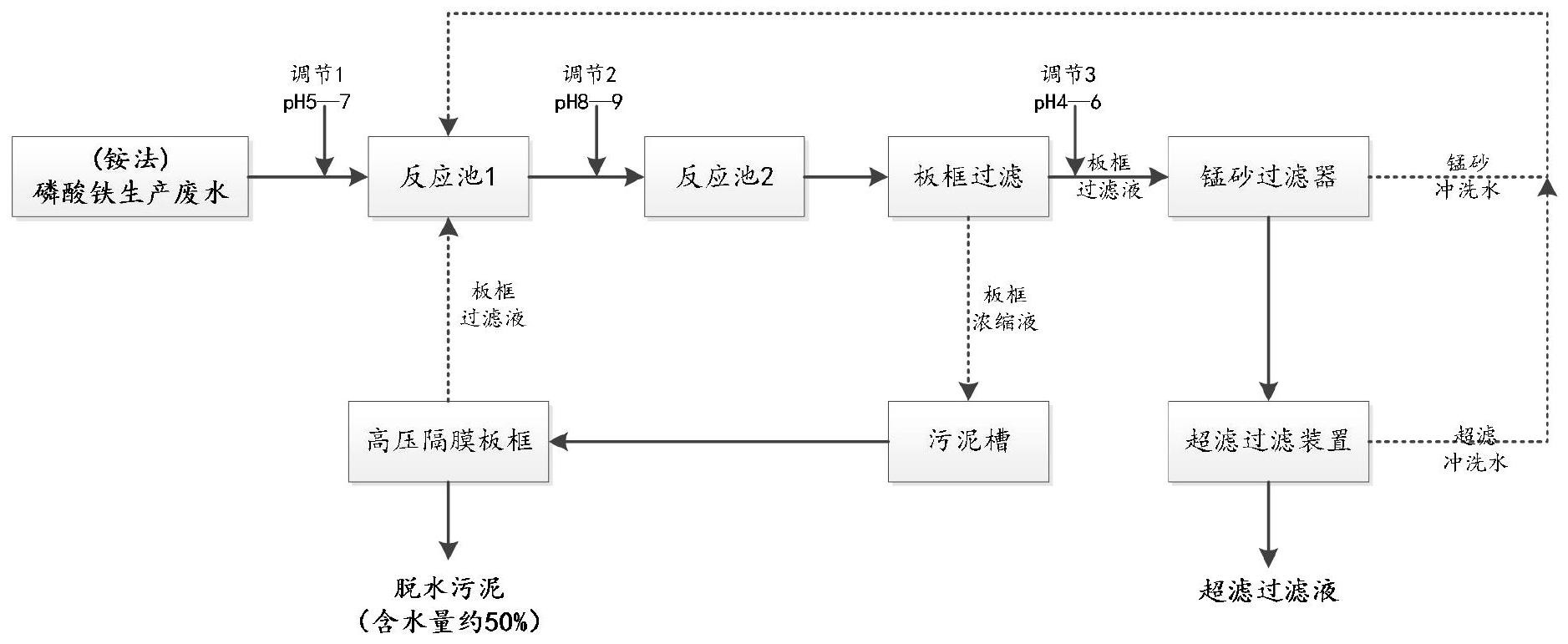

本發明提供了一種氨法磷酸鐵生產廢水的處理系統，包括依次連通的第一沉降單元、第二沉降單元、板框過濾單元、錳砂過濾單元和超濾過濾單元；
連通所述第一沉降單元入口端的第一pH值調節單元、連通所述第二沉降單元入口端的第二pH值調節單元，以及連通所述錳砂過濾單元的第三pH值調節單元。
優選的，所述板框過濾單元的過濾精度為100～200μm。
優選的，所述錳砂過濾單元采用的錳砂的粒徑為0.2～5mm。
優選的，所述超濾過濾單元采用的超濾膜孔徑為0.02～0.1μm。
優選的，所述板框過濾單元還連通有污泥脫水單元。
本發明還提供了一種氨法磷酸鐵生產廢水的處理方法，采用上述技術方案所述的處理系統，包括以下步驟：
將氨法磷酸鐵生產廢水通入第一沉降單元，利用第一pH值調節單元調節所述生產廢水的pH值，得到第一料液；
將所述第一料液通入第二沉降單元，利用第二pH值調節單元調節所述第一料液的pH值，得到第二料液；
將所述第二料液通過板框過濾單元進行第一過濾，得到板框過濾液和濃縮污泥；
將所述板框過濾液通入錳砂過濾單元中，利用第三pH值調節單元調節所述板框過濾液的pH值，經第二過濾得到錳砂過濾液；
將所述錳砂過濾液通入超濾過濾單元進行第三過濾，得到超濾過濾液。
優選的，所述第一料液的pH值為5～7；
所述第二料液的pH值為8～9。
優選的，所述第一過濾的條件參數包括：進水懸浮物含量＞500mg/L，運行壓力≤8bar。
優選的，進行所述第二過濾時，所述板框過濾液的pH值為4～6；
所述第二過濾的條件參數包括：進水懸浮物含量＜20mg/L，運行壓力≤3bar。
優選的，所述第三過濾的條件參數包括：進水懸浮物含量＜10mg/L，運行壓力≤3bar。
本發明提供了一種氨法磷酸鐵生產廢水的處理系統，包括依次連通的第一沉降單元、第二沉降單元、板框過濾單元、錳砂過濾單元和超濾過濾單元；連通所述第一沉降單元入口端的第一pH值調節單元、連通所述第二沉降單元入口端的第二pH值調節單元，以及連通所述錳砂過濾單元的第三pH值調節單元。本發明通過調節沉降單元的pH值，能夠將廢水的鐵離子和鎂離子分別以氫氧化鐵沉淀和磷酸銨鎂沉淀的形式析出，通過后續的過濾系統進行去除；同時后續的過濾系統能夠進一步去除廢水中剩余的微量鐵離子和膠體等雜質，進而實現氨法磷酸鐵生產廢水的回收處理。本發明提供的處理系統簡單，適合工業化應用。
（發明人：潘旭東;邱暉;王慧霞;丁國良;汪勇;胥鳴;李登峰;戴浩天）
