公布日：2022.04.29
申請日：2021.12.28
分類號：C02F9/10(2006.01)I;C01F5/30(2006.01)I;C02F103/18(2006.01)N
摘要
本發明公開了一種脫硫漿液離子脫除及濃縮液資源化制取高純度堿式氯化鎂晶須處理方法，將脫硫漿液經過預處理、超濾過濾、IRCT系統濃縮、高純度堿式氯化鎂晶須提取，實現脫硫漿液的零排放，脫硫漿液零排放的過程中實現超濾系統對脫硫漿液懸浮物的有效去除，無軟化藥劑消耗的高倍濃縮，無軟化污泥產生，無結晶鹽固廢產生，脫硫漿液脫鹽與產出石膏協調作用，采用制取高純度堿式氯化鎂晶須技術，從脫硫漿液離子脫除系統產物中提取堿式氯化鎂晶須，堿式氯化鎂晶須可作為塑料制品的增強劑廣泛應用于塑料加工行業，副產物硫酸鈣作為石膏銷售，完成對IRCT系統的濃縮液-氯鹽濃水進行資源化處理。
權利要求書
1.一種脫硫漿液離子脫除及濃縮液資源化制取高純度堿式氯化鎂晶須處理方法，其特征在于：包括以下步驟：(1)脫硫漿液進入預處理系統內，去除脫硫漿液中的固體懸浮物；(2)經過預處理系統的脫硫漿液，通過水泵運輸到超濾系統，在超濾膜的過濾作用下，產出滿足進入IRCT系統的脫硫漿液；(3)在IRCT系統中，脫硫漿液澄清液中陽離子(鈣離子、鎂離子、鈉離子等)在直流電場的驅動下遷移進入氯鹽循環箱，陰離子(氯離子、硫酸根離子等)在直流電場的驅動下遷移進入鈉鹽循環箱；(4)納鹽循環箱中的鈉鹽濃水利用鈉鹽納濾對鈉離子進行截留，納鹽納濾截留的鈉離子進入氯化鈉循環箱中，已脫鹽的脫鹽液進入淡水循環箱，利用脫鹽液納濾截留鈉離子，脫鹽液納濾截留的鈉離子進入氯化鈉溶液中；(5)利用反滲透對氯化鈉循環箱中的氯化鈉溶液進行濃縮，保持氯化鈉離子的濃度，確保IRCT系統正常運行，經過反滲透的產生的氯化鈉濃水返回到氯化鈉循環箱，淡水進入循環箱補水回用；(6)在氯鹽循環箱內的濃縮氯鹽濃水內添加硫酸鎂溶液，在均質池內形成大量硫酸鈣沉淀，上清液持續加入氫氧化鈉溶液，形成的產物在進行鈦板蒸發，形成形成纖維的氫氧化鎂晶須，得到堿式氯化鎂晶須。
2.根據權利要求1中所述的脫脫硫漿液離子脫除及濃縮液資源化制取高純度堿式氯化鎂晶須處理，其特征在于：所述步驟(1)中的預處理系統包括以下步驟：將脫硫漿液采用廢水箱進行收集，再進入絮凝反應箱內進行固體沉淀；再經過澄清池的澄清，將產水送至清水箱，再利用水泵輸送進入超濾系統中。
3.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液資源化制取高純度堿式氯化鎂晶須處理方法，其特征在于：所述步驟(1)的固體懸浮物返回到脫硫漿液中。
4.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液資源化制取高純度堿式氯化鎂晶須處理方法，其特征在于：所述步驟(2)中超濾系統采用6芯或者多芯超濾膜對脫硫漿液進行過濾處理。
5.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液資源化制取高純度堿式氯化鎂晶須處理方法，其特征在于：所述步驟(2)中超濾系統中設有自清洗過濾器。
6.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液資源化制取高純度堿式氯化鎂晶須處理方法，其特征在于：所述步驟(4)中，納鹽納濾和淡水鈉濾液納濾中的兩股濃水或者其中一股進入氯化鈉循環箱中。
7.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液資源化制取高純度堿式氯化鎂晶須處理方法，其特征在于：所述步驟(4)所述經過淡水納濾的淡水進入脫硫漿液箱中回用。
8.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液資源化制取高純度堿式氯化鎂晶須處理方法，其特征在于：所述步驟(6)中所述硫酸鎂溶液的濃度根據濃縮氯鹽濃水中鈣離子的濃度確定。
9.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液資源化制取高純度堿式氯化鎂晶須處理方法，其特征在于：所述步驟(6)中所述硫酸鎂溶液的濃度為13-16％。
10.根據權利要求1中所述的脫硫漿液離子脫除及濃縮液資源化制取高純度堿式氯化鎂晶須處理方法，其特征在于：所述步驟(6)中的所述上清液持續加入氫氧化鈉溶液，利用燃煤電廠低溫煙氣對其進行保溫陳化。
發明內容
針對上述不足，本發明利用超濾系統實現脫硫漿液中的固體懸浮物的有效去除，利用納濾和反滲透實現氯化鈉的提取，實現氯化鈉的消耗、提取系統內自循環，利用IRCT(電滲析)技術實現高硬度、高含鹽量廢水(含脫硫漿液)無軟化條件下的高倍濃縮(濃縮倍率6倍)，在設計水質條件下，濃縮液TDS含量可達到18％以上，采用制取高純度堿式氯化鎂晶須技術處理IRCT系統的濃縮液-氯鹽濃水，從-氯鹽濃水產物中提取堿式氯化鎂晶須，堿式氯化鎂晶須可作為塑料制品的增強劑廣泛應用于塑料加工行業，副產物硫酸鈣作為石膏銷售，完成對IRCT系統的濃縮液-氯鹽濃水進行資源化處理。

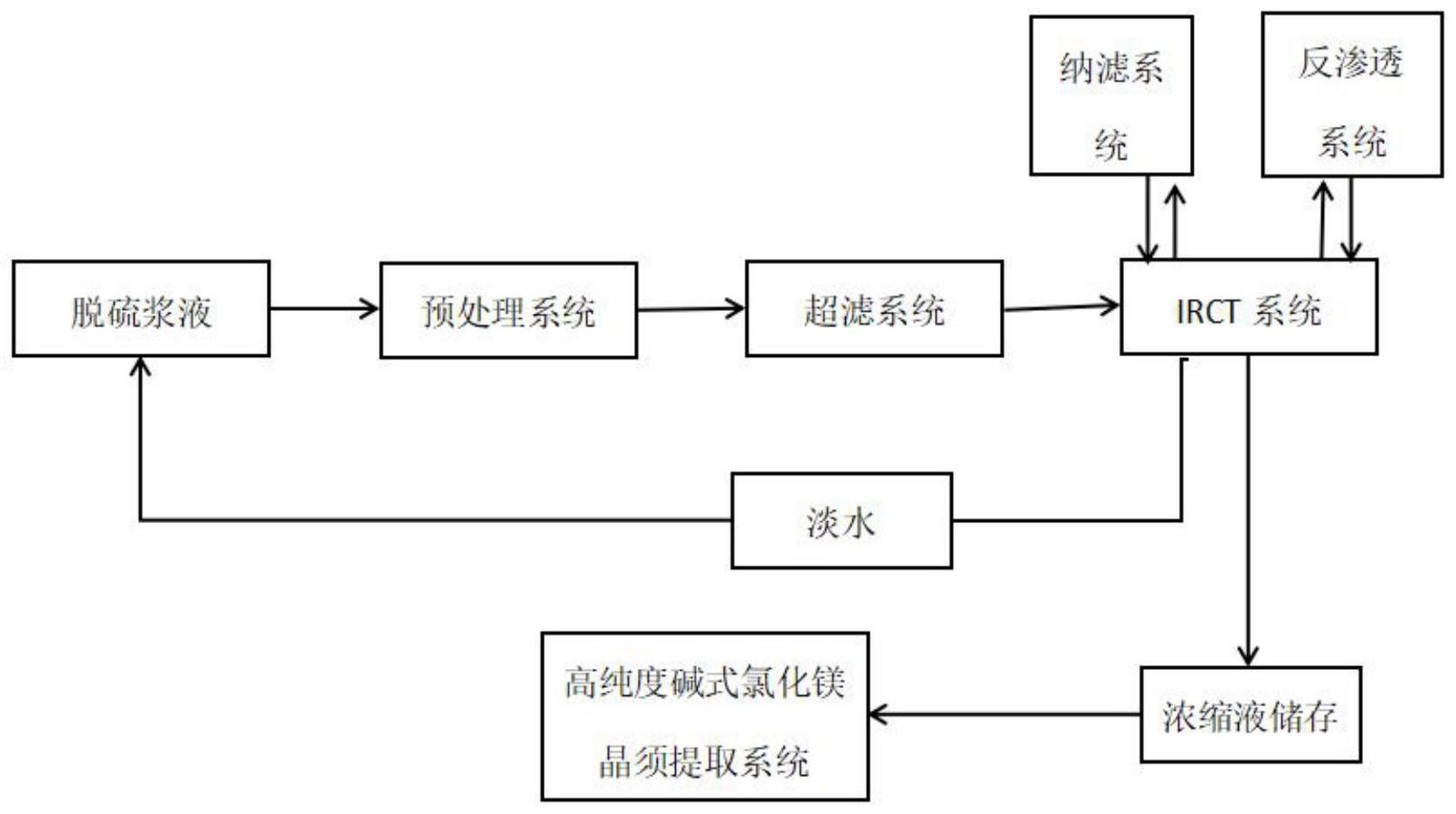

本發明是通過以下技術方案實現的：一種脫硫漿液離子脫除及濃縮液資源化制取高純度堿式氯化鎂晶須處理方法，包括以下步驟：
(1)脫硫漿液進入預處理系統內，去除脫硫漿液中的固體懸浮物；
(2)經過預處理系統的脫硫漿液，通過水泵運輸到超濾系統中，在超濾膜的作用下，產出滿足進入IRCT系統的脫硫漿液；
(3)在IRCT系統中，脫硫漿液澄清液中陽離子(鈣離子、鎂離子、鈉離子等)在直流電場的驅動下遷移進入氯鹽循環箱，脫硫漿液澄清液中陰離子(氯離子、硫酸根離子等)在直流電場的驅動下遷移進入鈉鹽循環箱；
(4)納鹽循環箱中的鈉鹽濃水利用鈉鹽納濾對鈉離子進行截留，納鹽納濾截留的鈉離子進入氯化鈉循環箱中，已脫鹽的脫鹽液進入淡水循環箱，利用淡水納濾截留鈉離子，淡水納濾截留的鈉離子進入氯化鈉循環箱中；
(5)利用反滲透對氯化鈉循環箱中的氯化鈉溶液進行濃縮，保持氯化鈉離子的濃度，確保IRCT系統正常運行，經過反滲透的產生的氯化鈉濃水返回到氯化鈉循環箱，淡水進入循環箱補水回用；
(6)在氯鹽循環箱內的濃縮氯鹽濃水內添加硫酸鎂溶液，在均質池內形成大量硫酸鈣沉淀，上清液持續加入氫氧化鈉溶液，形成的產物在進行鈦板蒸發，形成形成纖維的氫氧化鎂晶須，得到堿式氯化鎂晶須。
作為本發明的一種優選技術方案，所述步驟(1)中的預處理包括以下步驟：將脫硫漿液采用廢水箱進行收集，再進入絮凝反應箱內進行固體沉淀；再經過澄清池的澄清，將產水送至清水箱，再利用水泵輸送進入超濾系統中。
作為本發明的一種優選技術方案，所述步驟(1)的固體懸浮物返回到脫硫漿液中。
作為本發明的一種優選技術方案，所述步驟(2)中超濾系統采用6芯或者多芯超濾膜對脫硫漿液進行過濾處理。
作為本發明的一種優選技術方案，所述步驟(2)中超濾系統中設有自清洗過濾器。
作為本發明的一種優選技術方案，所述步驟(4)中，納鹽納濾和淡水鈉濾液納濾中的兩股濃水或者其中一股進入氯化鈉循環箱中。
作為本發明的一種優選技術方案，所述步驟(4)所述經過淡水納濾的淡水進入脫硫漿液箱中回用。
作為本發明的一種優選技術方案，所述步驟(6)中所述硫酸鎂溶液的濃度根據濃縮氯鹽濃水中鈣離子的濃度確定。
作為本發明的一種優選技術方案，所述步驟(6)中所述硫酸鎂溶液的濃度為13-16％。
作為本發明的一種優選技術方案，所述步驟(6)中的所述上清液持續加入氫氧化鈉溶液，利用燃煤電廠低溫煙氣對其進行保溫陳化。
與現有技術相比，本發明的有益效果為：
(1)采用超濾系統對預處理后的脫硫漿液進行前端過濾，取出脫硫漿液中的固體懸浮物，濾除的懸浮物返回到脫硫漿液，成為漿液析出石膏的主要成分；
(2)利用IRCT技術實現脫硫漿液鹽份的濃縮，產出高濃度的產出高濃度的濃縮液(氯鹽濃液)，利用納濾系統和反滲透系統在IRCT系統內進行分鹽處理，提取IRCT系統運行所需的氯化鈉，實現氯化鈉內部消耗、提取自循環；
(3)采用制取高純度堿式氯化鎂晶須技術，從脫硫漿液離子脫除系統產物中提取堿式氯化鎂晶須，堿式氯化鎂晶須可作為塑料制品的增強劑廣泛應用于塑料加工行業，副產物硫酸鈣作為石膏銷售，完成對IRCT系統的濃縮液-氯鹽濃水進行資源化處理；
(4)本發明適用于高含鹽、高硬度廢水的脫鹽和減量處理，無需軟化，運行費用低，無二次污泥產生，投資省，可直接將濃鹽水濃縮至含鹽量18％以上，減少了諸多分級濃縮環節，運行維護簡單，可全自動無人值守運行，系統各環節無結垢風險，系統整體可靠性高。
（發明人：張業才;鄭見云;陳宏禮;項棵林;程仁海;章聲杰;周宇;倪宏寧;劉崗;陳春彥;孫兆強;祖坤勇;趙軍;韓毅;李祥坤;于響生;陳慶豐;史敬陽）
