公布日：2023.05.23
申請日：2023.03.06
分類號：C02F1/00(2023.01)I
摘要
本發明涉及廢水處理設備領域，具體的公開了一種新型移動式連續化反應釜廢水處理裝置，包括安裝板，所述安裝板的頂部安裝有若干個安裝架，安裝板的一端開設有安裝孔，安裝孔的內部?jì)啥司瑒?dòng)安裝有移動板，移動板的一端貫穿安裝孔并轉動安裝有轉動板，轉動板的頂端轉動安裝有升降板，升降板的側面與安裝架抵接，安裝架的頂端兩側均開設有限位槽，升降板的側面安裝有限位條，限位條位于限位槽的內部。本發明可根據所安裝的設備數量和占用空間對所放置的安裝架數量進行調節，能節省一定的空間，同時方便工作人員對安裝架進行搬運。
權利要求書

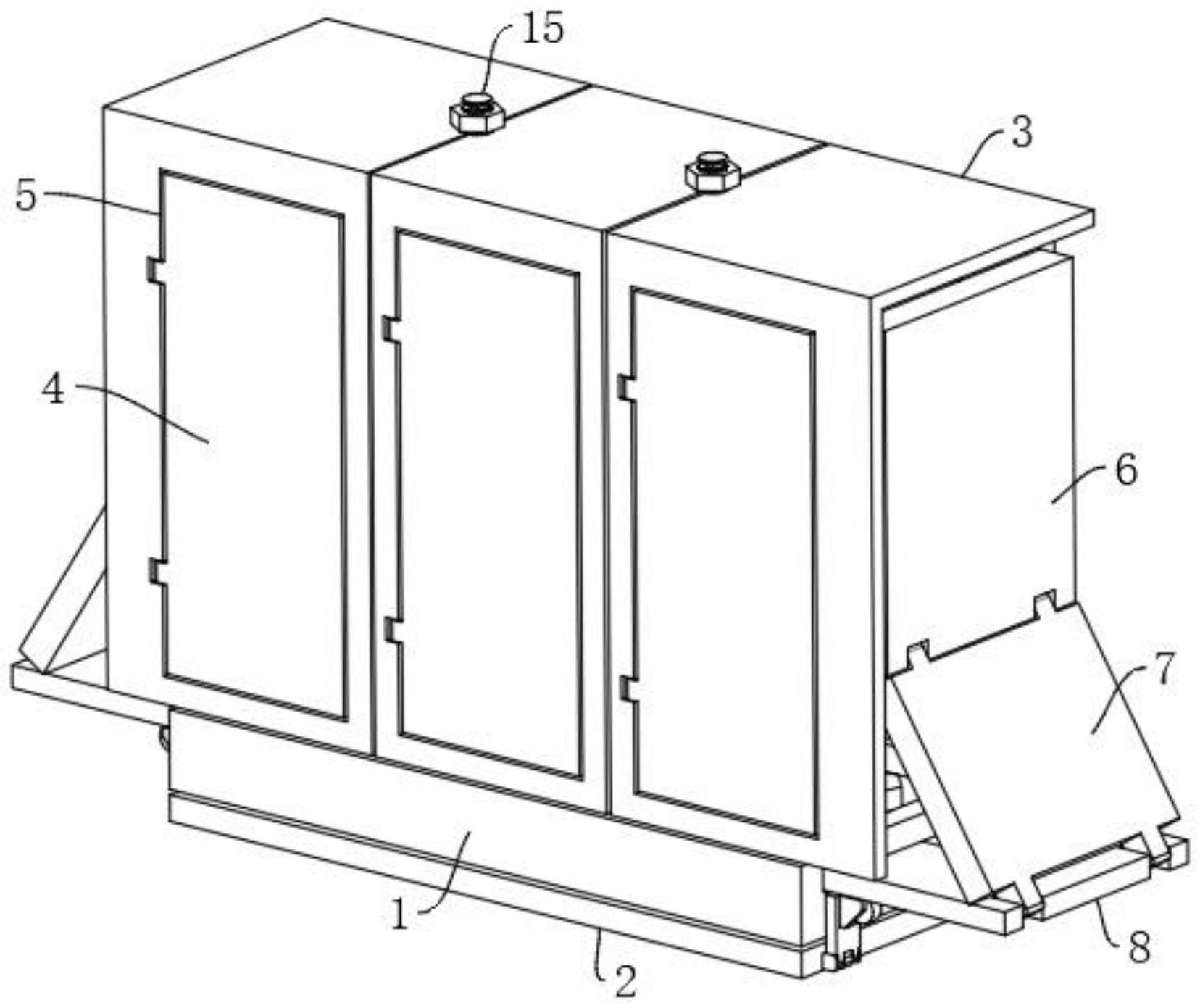

1.一種新型移動式連續化反應釜廢水處理裝置，包括安裝板(1)，其特征在于，所述安裝板(1)的頂部安裝有若干個安裝架(10)，安裝板(1)的一端開設有安裝孔(13)，安裝孔(13)的內部?jì)啥司瑒?dòng)安裝有移動板(8)，移動板(8)的一端貫穿安裝孔(13)并轉動安裝有轉動板(7)，轉動板(7)的頂端轉動安裝有升降板(6)，升降板(6)的側面與安裝架(10)抵接，安裝架(10)的頂端兩側均開設有限位槽(11)，升降板(6)的側面安裝有限位條(18)，限位條(18)位于限位槽(11)的內部；槽口相對的兩個限位槽(11)之間設置有限位塊(17)，限位塊(17)的底部安裝有U形的夾持板(14)，夾持板(14)的兩端分別與相鄰的兩個安裝架(10)的內壁抵接，夾持板(14)的底部安裝有固定螺栓(15)，安裝架(10)的側面安裝有若干個與安裝架(10)相互配合的L形的防護板(3)，防護板(3)的頂部部分位于安裝架(10)的頂部，固定螺栓(15)的頂端與防護板(3)的頂部部分螺紋配合，且固定螺栓(15)的頂端螺紋安裝有螺母，安裝板(1)的底部設有調節機構。
2.根據權利要求1所述的一種新型移動式連續化反應釜廢水處理裝置，其特征在于，所述調節機構包括轉動安裝在安裝板(1)底部的底座(2)，底座(2)的底部靠近邊角的位置均按長度方向開設有安裝槽(29)，安裝槽(29)內滑動安裝有連接板(30)，連接板(30)的一端貫穿安裝槽(29)，并轉動安裝有限位板(26)。
3.根據權利要求2所述的一種新型移動式連續化反應釜廢水處理裝置，其特征在于，所述限位板(26)的兩端分別與底座(2)和安裝板(1)的側面抵接，安裝板(1)的兩端靠近邊角的位置均開設有第一卡槽(22)，安裝槽(29)靠近限位板(26)的一端內壁上開設有第二卡槽(32)，限位板(26)靠近安裝板(1)的一側安裝有與第一卡槽(22)和第二卡槽(32)相匹配的卡塊(28)。
4.根據權利要求3所述的一種新型移動式連續化反應釜廢水處理裝置，其特征在于，所述安裝槽(29)的兩側內壁上均按長度方向開設有滑槽(31)，連接板(30)遠離限位板(26)的一端兩側均安裝有滑塊(33)，滑塊(33)滑動安裝在滑槽(31)內，限位板(26)遠離卡塊(28)的一側安裝有萬向輪(27)。
5.根據權利要求2所述的一種新型移動式連續化反應釜廢水處理裝置，其特征在于，所述安裝板(1)的兩端均按長度方向開設有滑動孔(19)，滑動孔(19)貫穿安裝板(1)和安裝孔(13)，移動板(8)的頂部開設有與滑動孔(19)相匹配的限位孔(20)，底座(2)的頂部?jì)啥司_(kāi)設有螺孔(25)。
6.根據權利要求5所述的一種新型移動式連續化反應釜廢水處理裝置，其特征在于，所述安裝板(1)的頂部?jì)啥司惭b有限位螺栓(21)，限位螺栓(21)的底端貫穿滑動孔(19)和限位孔(20)，并螺紋安裝在螺孔(25)內，限位螺栓(21)的頂端位于安裝架(10)的內部。
7.根據權利要求1所述的一種新型移動式連續化反應釜廢水處理裝置，其特征在于，所述安裝架(10)的內壁上靠近邊角的位置均開設有支撐槽(12)，放置板(16)靠近邊角的位置均位于支撐槽(12)的內部，若干個安裝架(10)遠離防護板(3)的一側均安裝有固定板(9)。
8.根據權利要求2所述的一種新型移動式連續化反應釜廢水處理裝置，其特征在于，所述安裝板(1)的底部中端開設有放置槽(23)，底座(2)的頂端安裝有支撐塊(24)，支撐塊(24)轉動安裝在放置槽(23)的內部。
9.根據權利要求1所述的一種新型移動式連續化反應釜廢水處理裝置，其特征在于，所述防護板(3)的側面開設有若干個與安裝架(10)相匹配的安裝框(5)，安裝框(5)的內壁上轉動安裝有柜門(4)，防護板(3)的底部與安裝板(1)的頂部抵接，升降板(6)的頂端與防護板(3)的頂端底部抵接。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種新型移動式連續化反應釜廢水處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種新型移動式連續化反應釜廢水處理裝置，包括安裝板，所述安裝板的頂部安裝有若干個安裝架，安裝板的一端開設有安裝孔，安裝孔的內部?jì)啥司瑒?dòng)安裝有移動板，移動板的一端貫穿安裝孔并轉動安裝有轉動板，轉動板的頂端轉動安裝有升降板，升降板的側面與安裝架抵接，安裝架的頂端兩側均開設有限位槽，升降板的側面安裝有限位條，限位條位于限位槽的內部；
槽口相對的兩個限位槽之間設置有限位塊，限位塊的底部安裝有U形的夾持板，夾持板的兩端分別與相鄰的兩個安裝架的內壁抵接，夾持板的底部安裝有固定螺栓，安裝架的側面安裝有若干個與安裝架相互配合的L形的防護板，防護板的頂部部分位于安裝架的頂部，固定螺栓的頂端與防護板的頂部部分螺紋配合，且固定螺栓的頂端螺紋安裝有螺母，安裝板的底部設有調節機構。
優選的，所述調節機構包括轉動安裝在安裝板底部的底座，底座的底部靠近邊角的位置均按長度方向開設有安裝槽，安裝槽內滑動安裝有連接板，連接板的一端貫穿安裝槽，并轉動安裝有限位板。
優選的，所述限位板的兩端分別與底座和安裝板的側面抵接，安裝板的兩端靠近邊角的位置均開設有第一卡槽，安裝槽靠近限位板的一端內壁上開設有第二卡槽，限位板靠近安裝板的一側安裝有與第一卡槽和第二卡槽相匹配的卡塊。
優選的，所述安裝槽的兩側內壁上均按長度方向開設有滑槽，連接板遠離限位板的一端兩側均安裝有滑塊，滑塊滑動安裝在滑槽內，限位板遠離卡塊的一側安裝有萬向輪。
優選的，所述安裝板的兩端均按長度方向開設有滑動孔，滑動孔貫穿安裝板和安裝孔，移動板的頂部開設有與滑動孔相匹配的限位孔，底座的頂部?jì)啥司_(kāi)設有螺孔。
優選的，所述安裝板的頂部?jì)啥司惭b有限位螺栓，限位螺栓的底端貫穿滑動孔和限位孔，并螺紋安裝在螺孔內，限位螺栓的頂端位于安裝架的內部。
優選的，所述安裝架的內壁上靠近邊角的位置均開設有支撐槽，放置板靠近邊角的位置均位于支撐槽的內部，若干個安裝架遠離防護板的一側均安裝有固定板。
優選的，所述安裝板的底部中端開設有放置槽，底座的頂端安裝有支撐塊，支撐塊轉動安裝在放置槽的內部。
優選的，所述防護板的側面開設有若干個與安裝架相匹配的安裝框，安裝框的內壁上轉動安裝有柜門，防護板的底部與安裝板的頂部抵接，升降板的頂端與防護板的頂端底部抵接。
與現有技術相比，本發明的有益效果是：
1、本發明中工作人員可根據所安裝的設備數量和占用空間對所放置的安裝架數量進行調節，能節省一定的空間，同時在使用時也可對所安裝的設備高度和位置進行調整，在使用時更加方便，且在對安裝架進行搬運時，工作人員可對若干個安裝架進行分開，方便工作人員對安裝架和其內部的設備進行搬運和安裝。
2、本發明中在使用時工作人員可通過夾持板、限位塊和固定螺栓可通過限位槽對安裝架和防護板進行連接固定，使若干個安裝架在使用時更加穩定，而防護板能對安裝架和其內部的設備進行防護，轉動板和升降板可通過限位條和限位槽對若干個安裝架的兩側進行保護和遮擋，同時在使用時可根據所放置的安裝架數量對移動板進行移動，使轉動板和升降板能始終對多個安裝架的兩側進行保護。
3、本發明中限位螺栓可通過限位孔對移動板的移動距離進行限定，放置移動板完全移出安裝孔，出現掉落的情況，同時也能對安裝板和底座進行位置固定，使安裝板和其上的若干個安裝架在使用時穩定性能更好，而當工作人員需要對安裝架的角度進行翻轉時可對限位螺栓進行拆除后便可直接進行轉動，當安裝架的角度調節完畢后便可再次通過調節螺栓對安裝板的位置進行固定，在使用時調節螺栓的底端可根據使用情況安裝在底座頂部不同位置的螺孔內，能對移動板的移動距離進行調節。
4、本發明中在正常使用時萬向輪位于安裝板的側面，底座的底部與地面抵接，不會(huì )出現底座傾斜晃動移動的情況，提升安裝架的整體穩定性能，同時限位板和萬向輪的頂端與移動板的底部抵接，在使用時能對移動板起到一定程度的支撐作用，當工作人員需要對安裝板和安裝架整體進行移動時，第二卡槽便可通過卡塊對限位板的位置進行固定，位于限位板上的萬向輪與地面接觸，而工作人員便可通過推動安裝板和安裝架對安裝架進行整體移動，在使用時無需工作人員對安裝架進行搬運，使用時更加方便。
（發明人：張梅;孫偉杰）
