公布日：2023.04.21
申請日：2023.03.23
分類號：C02F7/00(2006.01)I;C02F3/02(2023.01)I
摘要
本發明涉及污水處理技術領域，具體為一種帶對接式均布機構的污水處理曝氣裝置。所述氣體旋轉輸送裝置包括有總成輸送管、透氣孔、端部輸送管、隨轉齒盤、傳動齒盤、聯動桿、旋轉盤、電機軸、包裹外筒與鎖位卡槽，在本發明中，受壓板受到的壓力越強，此時受壓板向攪動板內部轉動的幅度越大，重疊槽與內腔接管重疊的部分越大，曝氣頭中噴出的氣體越多，從而實現污水流速越大時曝氣頭噴出的氣體越多，大大提高了污水曝氣處理的動態均勻性，并使得曝氣效果達到最大化，同時攪動板發生轉動，還能加快氣體在污水中充分溶解。
權利要求書

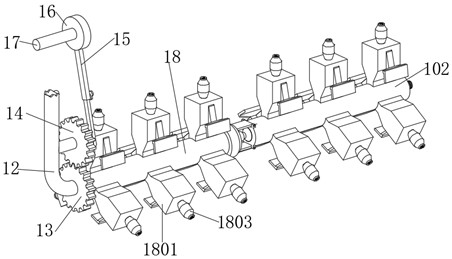

1.一種帶對接式均布機構的污水處理曝氣裝置，包括氣體旋轉輸送裝置，其特征在于：所述氣體旋轉輸送裝置包括有總成輸送管（1）、透氣孔（11）、端部輸送管（12）、隨轉齒盤（13）、傳動齒盤（14）、聯動桿（15）、旋轉盤（16）、電機軸（17）、包裹外筒（18）與鎖位卡槽（19），其中透氣孔（11）均勻開設在總成輸送管（1）上，所述端部輸送管(12)與總成輸送管(1)的一端活動連接，其中隨轉齒盤(13）套在總成輸送管(1)的一端，所述傳動齒盤(14)處于隨轉齒盤（13)的上方，其中聯動桿（15）的一端活動連接在傳動齒盤(14)上，聯動桿(15)遠離傳動齒盤(14)的一端活動連接在旋轉盤(16)的一側上，其中旋轉盤（16)的另一側中部與電機軸(17）固定連接，所述包裹外筒（18）套在總成輸送管（1）的外部，其中包裹外筒(18)上的一端對稱開設有鎖位卡槽(19)，所述包裹外筒（18)的外壁均勻設置曝氣均布組件，其中包裹外筒(18)靠近鎖位卡槽(19)的一端設置對接延伸組件，所述包裹外筒(18)遠離鎖位卡槽(19)的一端固定在隨轉齒盤(13）上，其中曝氣均布組件包括有攪動板（1801）、內腔接管（1802）、曝氣頭（1803）、內外動板（1804）與受壓板（1805），其中內腔接管（1802）固定在攪動板（1801）的內部，所述曝氣頭(1803)安裝在攪動板（1801)外壁上，其中內外動板（1804）貫穿設置在攪動板（1801）上，內外動板（1804)處于攪動板(1801)外部的一側與所述受壓板(1805）固定連接，所述攪動板（1801)均勻固定在包裹外筒(18）的外壁上，其中攪動板（1801）與包裹外筒（18）之間互通設置，所述內外動板（1804）與攪動板（1801）之間活動連接，所述內外動板（1804）上設置固定連接的沿向滑板（1806），其中沿向滑板（1806）上貫穿開設重疊槽（1807），所述內腔接管（1802)的一端與導向收管（1808)固定連接，所述端部輸送管（12）通過轉軸與總成輸送管（1）之間相連通，所述傳動齒盤（14）與所述隨轉齒盤（13）之間嚙合設置，所述曝氣頭（1803）與所述內腔接管（1802）之間互通設置，所述沿向滑板（1806）與所述內腔接管（1802）遠離曝氣頭（1803）的一端貼合密封，所述受壓板（1805）受到的壓力越強時，所述受壓板（1805)向所述攪動板（1801)內部轉動的幅度越大，所述重疊槽（1807)與所述內腔接管（1802)重疊的部分越大，從所述曝氣頭(1803)中噴出的氣體越多，所述導向收管（1808）內部放置有第一彈簧（1809），其中第一彈簧(1809)一端連接有滑動壓桿(1810)，所述滑動壓桿(1810)遠離第一彈簧(1809)的一端固定在內外動板（1804)上。
2.根據權利要求1所述的一種帶對接式均布機構的污水處理曝氣裝置，其特征在于：所述總成輸送管（1）遠離端部輸送管（12）的一端設置不接觸的添加管（101），其中添加管（101）的外側套有活動連接的延伸圓筒（102），所述延伸圓筒（102）朝向總成輸送管（1）的一端對稱設置活動連接的導入卡板（103），所述添加管(101)朝向總成輸送管(1)的一端與第一對接管（104）固定連接，所述第一對接管（104）遠離添加管(101)的一端與插入環（105)固定連接，所述第一對接管（104）上套有扭動外環（106），其中扭動外環(106）遠離添加管（101)的一端與內壓環(107）固定連接，所述鎖位卡槽（19）與所述導入卡板（103）的形狀、大小以及數量設置一一對應，所述導入卡板(103)可卡在所述鎖位卡槽(19)的內部，所述對接延伸組件包括有第二對接管（2)、連接螺紋管(21)，其中連接螺紋管(21)與第二對接管（2）的一端固定連接，所述第二對接管(2)固定在總成輸送管(1)上，所述連接螺紋管（21)與所述扭動外環(106)之間螺紋連接。
3.根據權利要求2所述的一種帶對接式均布機構的污水處理曝氣裝置，其特征在于：其中包裹外筒(18）遠離隨轉齒盤(13)的一端套有固定連接的收縮框(1811)，所述收縮框（1811）內部均勻設置固定連接的彈性復位片（1812），其中彈性復位片（1812)的另一端與限位套筒(1813)固定連接，松開所述限位套筒（1813)時，所述彈性復位片(1812)對所述限位套筒（1813)進行頂動，使得所述限位套筒（1813)對所述導入卡板(103)的位置進行限制。
4.根據權利要求3所述的一種帶對接式均布機構的污水處理曝氣裝置，其特征在于：所述對接延伸組件還包括內部隔開板(22)、側開槽(23)與容納槽(24)，所述第二對接管（2）上均勻貫穿設置活動推桿（201），其中活動推桿（201）貫穿容納槽（24）設置，所述活動推桿（201)處于第二對接管(2)內部的一端與密封擋板(202)固定連接，所述內部隔開板（22）固定在第二對接管（2）的內部一端，其中側開槽（23）均勻開設在內部隔開板（22）上，所述容納槽（24）均勻開設在第二對接管（2）的外部，其中活動推桿（201)處于第二對接管（2)外部的一端與被頂板（205)固定連接，在所述第一對接管(104）與所述第二對接管(2）進行對接固定時，所述內壓環（107)向內擠壓被頂板（205)，使得活動推桿(201)向第二對接管（2)的內部推動，隨后密封擋板(202)與側開槽(23）隔開，使得第二對接管(2)被打開。
5.根據權利要求4所述的一種帶對接式均布機構的污水處理曝氣裝置，其特征在于：所述活動推桿（201）上套有固定連接的突出環（203），其中活動推桿（201）上還套有第二彈簧（204），所述突出環（203）處于容納槽（24）的內部。
發明內容
本發明的目的在于提供一種帶對接式均布機構的污水處理曝氣裝置，以解決上述過程中所提到的問題。
為實現上述目的，本發明提供如下技術方案：一種帶對接式均布機構的污水處理曝氣裝置，所述氣體旋轉輸送裝置包括有總成輸送管、透氣孔、端部輸送管、隨轉齒盤、傳動齒盤、聯動桿、旋轉盤、電機軸、包裹外筒與鎖位卡槽，其中透氣孔均勻開設在總成輸送管上，所述端部輸送管與總成輸送管的一端活動連接，其中隨轉齒盤套在總成輸送管的一端，所述傳動齒盤處于隨轉齒盤的上方，其中聯動桿的一端活動連接在傳動齒盤上，聯動桿遠離傳動齒盤的一端活動連接在旋轉盤的一側上，其中旋轉盤的另一側中部與電機軸固定連接，其中包裹外筒上的一端對稱開設有鎖位卡槽，其中鎖位卡槽對稱開設在包裹外筒的一側，所述包裹外筒的外壁均勻設置曝氣均布組件，其中包裹外筒靠近鎖位卡槽的一端設置對接延伸組件。
優選的，所述總成輸送管遠離端部輸送管的一端設置不接觸的添加管，其中添加管的外側套有活動連接的延伸圓筒，所述延伸圓筒朝向總成輸送管的一端對稱設置活動連接的導入卡板，所述添加管朝向總成輸送管的一端與第一對接管固定連接，所述第一對接管遠離添加管的一端與插入環固定連接，所述第一對接管上套有扭動外環，其中扭動外環遠離添加管的一端與內壓環固定連接。
優選的，所述包裹外筒遠離鎖位卡槽的一端固定在隨轉齒盤上，其中曝氣均布組件包括有攪動板、內腔接管、曝氣頭、內外動板與受壓板，其中內腔接管固定在攪動板的內部，所述曝氣頭安裝在攪動板外壁上，其中內外動板貫穿設置在攪動板上，所述內外動板處于攪動板外部的一側與所述受壓板固定連接。
優選的，所述攪動板均勻固定在包裹外筒的外壁上，其中攪動板與包裹外筒之間互通設置，所述內外動板與攪動板之間活動連接，內外動板上設置固定連接的沿向滑板，其中沿向滑板上貫穿開設重疊槽，所述內腔接管的一端與導向收管固定連接。
優選的，所述導向收管內部放置有第一彈簧，其中第一彈簧一端連接有滑動壓桿，所述滑動壓桿遠離第一彈簧的一端固定在內外動板上，其中包裹外筒遠離隨轉齒盤的一端套有固定連接的收縮框，所述收縮框內部均勻設置固定連接的彈性復位片，其中彈性復位片的另一端與限位套筒固定連接。
優選的，所述對接延伸組件包括有第二對接管、連接螺紋管、內部隔開板、側開槽與容納槽，其中連接螺紋管固定在第二對接管的一側，所述內部隔開板固定在第二對接管的內部一端，其中側開槽均勻開設在內部隔開板上，所述容納槽均勻開設在第二對接管的外部。
優選的，所述第二對接管固定在總成輸送管上，其中連接螺紋管與扭動外環之間螺紋連接，所述第二對接管上均勻貫穿設置活動推桿，其中活動推桿貫穿容納槽設置，所述活動推桿處于第二對接管內部的一端與密封擋板固定連接。
優選的，所述活動推桿上套有固定連接的突出環，其中活動推桿上還套有第二彈簧，所述突出環處于容納槽的內部，其中活動推桿處于第二對接管外部的一端與被頂板固定連接。
與現有技術相比，本發明的有益效果是：
在本發明中，受壓板受到的壓力越強，此時受壓板向攪動板內部轉動的幅度越大，使得重疊槽與內腔接管重疊的部分越大，曝氣頭中噴出的氣體越多，從而實現污水流速越大時曝氣頭噴出的氣體越多，大大提高了污水曝氣處理的動態均勻性，并使得曝氣效果達到最大化，同時攪動板發生轉動，還能加快氣體在污水中充分溶解。此外第二對接管與第一對接管在連接的過程中，第二對接管就會(huì )被同時自動打開，操作非常方便。
（發明人：歐宏森;辛永光;辛檸灼）
