公布日：2022.04.29
申請日：2021.12.16
分類號：B04B1/20(2006.01)I;B04B15/06(2006.01)I
摘要
本發明涉及污泥處理技術領域，公開了一種污泥固廢快捷處理設備，包括機殼以及設于機殼內部的轉鼓，所述轉鼓的內部設有內桶，轉鼓的內壁與內桶之間設有間隙，在轉鼓與內桶之間的間隙內設置螺旋葉片，螺旋葉片固定連接內桶的外壁，跟隨內桶同步的旋轉；轉鼓通過第一旋轉座與機殼轉動的連接，內桶通過第二旋轉座與機殼轉動的連接；轉鼓和內桶分別連接第一旋轉驅動機構和第二旋轉驅動機構，第一旋轉驅動機構和第二旋轉驅動機構分別驅動動力套筒與動力軸同向差速轉動；轉鼓包括連接第一旋轉座的鼓盤以及連接鼓盤的鼓體；本發明的離心機能夠自動疏通堵塞的濾孔，不需要停機反沖，保持離心的連續進行。
權利要求書
1.一種污泥固廢快捷處理設備，其特征在于，包括機殼以及設于機殼內部的轉鼓，所述轉鼓的內部設有內桶，轉鼓的內壁與內桶之間設有間隙，在轉鼓與內桶之間的間隙內設置螺旋葉片，螺旋葉片固定連接內桶的外壁，跟隨內桶同步的旋轉；轉鼓通過第一旋轉座與機殼轉動的連接，內桶通過第二旋轉座與機殼轉動的連接；轉鼓和內桶分別連接第一旋轉驅動機構和第二旋轉驅動機構，第一旋轉驅動機構和第二旋轉驅動機構分別驅動動力套筒與動力軸同向差速轉動；轉鼓包括連接第一旋轉座的鼓盤以及連接鼓盤的鼓體，鼓體整體呈圓筒狀，其后端的開口被鼓盤封閉，鼓盤固定的連接第一旋轉座，鼓體上設有若干個用于過濾的濾孔；內桶包括桶底以及連接桶底的桶體，桶體整體呈圓筒狀，其后端的開口被桶底封閉，桶底固定的連接第二旋轉座，桶體與鼓體同軸的設置，螺旋葉片固定的連接桶體的外壁；轉鼓以及內桶位于機殼前端的物料室內，物料室內設有環形擋板，環形擋板將物料室分隔為前區以及后區兩部分，機殼的前端設有進料管，進料管從機殼的前端延伸至內桶的中心；內桶連接一個用于清理轉鼓的濾孔的清理機構，清理機構包括連接內桶并且與其同步轉動的轉盤，轉盤上設置同心設置的內環形軌道和外環形軌道，內環形軌道的兩端分別與外環形軌道之間通過弧形的過渡軌道連接構成移動軌道，在移動軌道內設置一個以上的移動件，該移動件能夠在移動軌道內滑動；在內環形軌道的外側、外環形軌道的內側、過渡軌道的內側的轉盤上設有連續分布的齒牙，移動件轉動的套接與齒牙嚙合的齒輪，齒輪與齒牙的配合能夠使轉盤相對于移動件旋轉時帶動移動件沿移動軌道移動；移動件連接桿件，桿件延伸到轉鼓的外側，并且桿件上設有與轉鼓的鼓體上的濾孔對應的可伸縮的插件，插件的伸縮能夠改變插件伸出桿件的長度；當移動件位于內環形軌道時，桿件的插件插入轉鼓的濾孔內預定的深度；當移動件位于外環形軌道時，桿件的插件脫離轉鼓的濾孔。
2.根據權利要求1所述的一種污泥固廢快捷處理設備，其特征在于，所述第一旋轉驅動機構包括與第一旋轉座固定連接的動力套筒，第二旋轉驅動機構包括設于動力套筒內的動力軸，動力套筒通過軸承與機殼轉動的連接，動力軸與動力套筒同軸設置，動力軸的前端固定的連接第二旋轉座，動力套筒與動力軸分別通過第一傳動機構和第二傳動機構連接旋轉動力源，第一傳動機構和第二傳動機構分別驅動動力套筒與動力軸同向差速轉動。
3.根據權利要求2所述的一種污泥固廢快捷處理設備，其特征在于，所述動力軸與動力套筒之間設有至少兩個以上的內軸承，內軸承用于保持動力軸與動力套筒的同軸旋轉運動。
4.根據權利要求2所述的一種污泥固廢快捷處理設備，其特征在于，所述動力軸與動力套筒之間設有用于密封動力軸與動力套筒之間的間隙的第一密封機構，第一密封機構位于第一軸承的前側。
5.根據權利要求3所述的一種污泥固廢快捷處理設備，其特征在于，所述第一傳動機構包括固定設于動力套筒的后端的第一從動帶輪和設于旋轉動力源的輸出端的第一主動帶輪，第一從動帶輪與第一主動帶輪之間通過皮帶連接。
6.根據權利要求3所述的一種污泥固廢快捷處理設備，其特征在于，所述第二傳動機構包括固定設于動力套筒的后端的第二從動帶輪和設于旋轉動力源的輸出端的第二主動帶輪，第二從動帶輪與第二主動帶輪之間通過皮帶連接。
7.根據權利要求1所述的一種污泥固廢快捷處理設備，其特征在于，所述動力軸的后端連接轉速傳感器。
8.根據權利要求1所述的一種污泥固廢快捷處理設備，其特征在于，所述轉鼓的鼓體上的濾孔分為多組，每組濾孔繞鼓體的軸線均勻環形陣列分布。
9.根據權利要求1所述的一種污泥固廢快捷處理設備，其特征在于，所述移動件位于內環形軌道時，桿件的插件插入轉鼓的濾孔的深度為濾孔的深度的0.7～0.85倍。

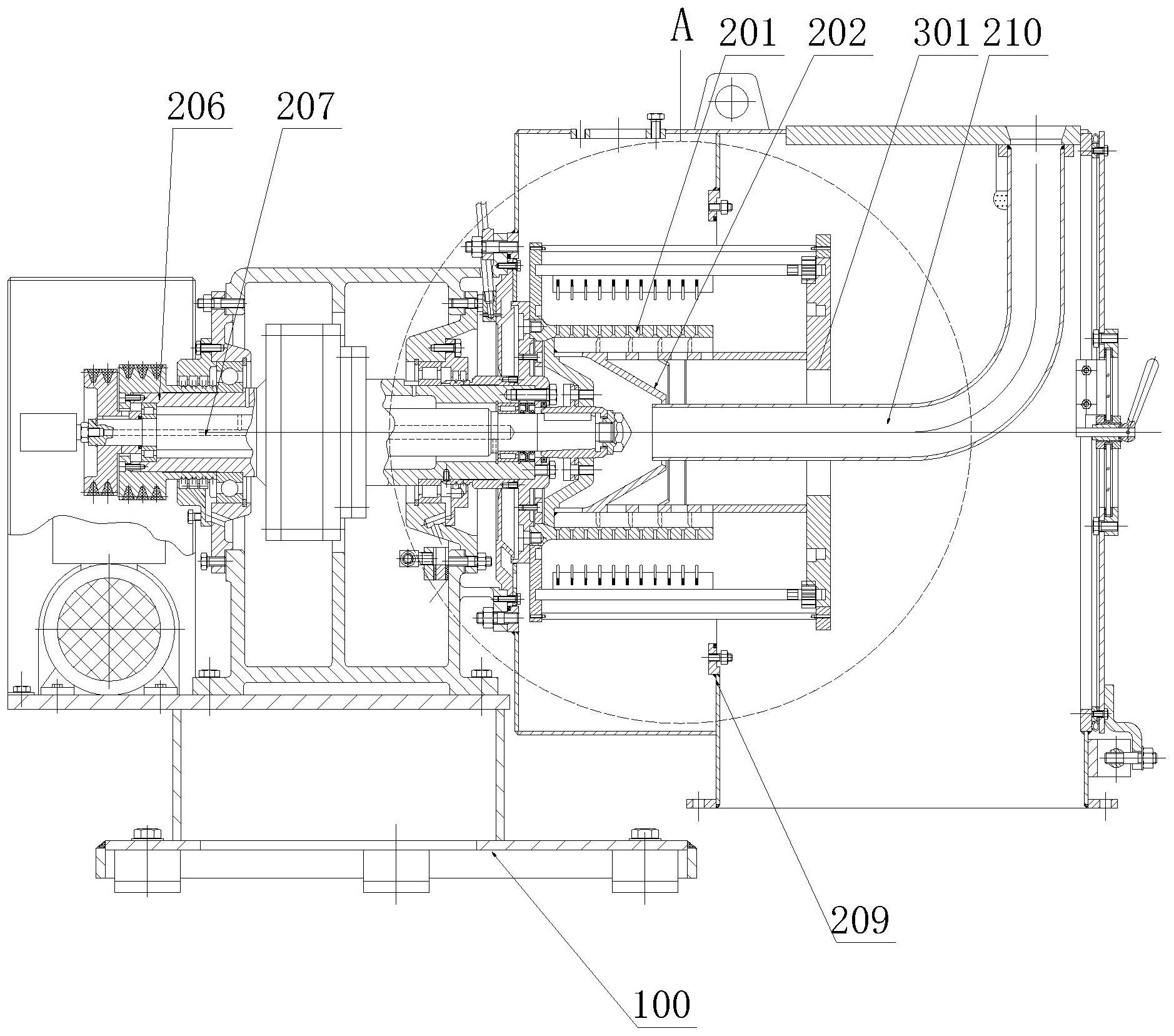

發明內容
本發明提供一種污泥固廢快捷處理設備，解決相關技術中轉鼓濾孔堵塞的技術問題。
根據本發明的一個方面，提供了一種污泥固廢快捷處理設備，包括機殼以及設于機殼內部的轉鼓，所述轉鼓的內部設有內桶，在轉鼓與內桶之間的間隙內設置螺旋葉片，螺旋葉片固定連接內桶的外壁；轉鼓通過第一旋轉座與機殼轉動的連接，內桶通過第二旋轉座與機殼轉動的連接；轉鼓和內桶分別連接第一旋轉驅動機構和第二旋轉驅動機構，第一旋轉驅動機構和第二旋轉驅動機構分別驅動動力套筒與動力軸同向差速轉動；第一旋轉驅動機構包括與第一旋轉座固定連接的動力套筒，第二旋轉驅動機構包括設于動力套筒內的動力軸，動力套筒通過軸承與機殼轉動的連接，動力軸與動力套筒同軸設置，動力軸的前端固定的連接第二旋轉座，動力套筒與動力軸分別通過第一傳動機構和第二傳動機構連接旋轉動力源，第一傳動機構和第二傳動機構分別驅動動力套筒與動力軸同向差速轉動；
轉鼓包括連接第一旋轉座的鼓盤以及連接鼓盤的鼓體，鼓體整體呈圓筒狀，其后端的開口被鼓盤封閉，鼓盤固定的連接第一旋轉座，鼓體上設有若干個用于過濾的濾孔；
內桶包括桶底以及連接桶底的桶體，桶體整體呈圓筒狀，其后端的開口被桶底封閉，桶底固定的連接第二旋轉座，桶體與鼓體同軸的設置，螺旋葉片固定的連接桶體的外壁；
轉鼓以及內桶位于機殼前端的物料室內，物料室內設有環形擋板，環形擋板將物料室分隔為前區以及后區兩部分，機殼的前端設有進料管，進料管從機殼的前端延伸至內桶的中心；
內桶連接一個用于清理轉鼓的濾孔的清理機構，清理機構包括連接內桶并且與其同步轉動的轉盤，轉盤上設置同心設置的內環形軌道和外環形軌道，內環形軌道的兩端分別與外環形軌道之間通過弧形的過渡軌道連接構成移動軌道，在移動軌道內設置一個以上的移動件，該移動件能夠在移動軌道內滑動；在內環形軌道的外側、外環形軌道的內側、過渡軌道的內側的轉盤上設有連續分布的齒牙，移動件轉動的套接與齒牙嚙合的齒輪，齒輪與齒牙的配合能夠使轉盤相對于移動件旋轉時帶動移動件沿移動軌道移動；
移動件連接桿件，桿件延伸到轉鼓的外側，并且桿件上設有與轉鼓的鼓體上的濾孔對應的可伸縮的插件，插件的伸縮能夠改變插件伸出桿件的長度；當移動件位于內環形軌道時，桿件的插件插入轉鼓的濾孔內預定的深度；當移動件位于外環形軌道時，桿件的插件脫離轉鼓的濾孔。
所述動力軸與動力套筒之間設有用于保持動力軸與動力套筒的同軸旋轉運動的內軸承，動力軸與動力套筒之間設有用于密封動力軸與動力套筒之間的間隙的第一密封機構。
第一傳動機構和第二傳動機構均采用帶傳動機構，包括固定設于動力套筒的后端的第一從動帶輪和設于旋轉動力源的輸出端的第一主動帶輪，第一從動帶輪與第一主動帶輪之間通過皮帶連接。所述第二傳動機構包括固定設于動力套筒的后端的第二從動帶輪和設于旋轉動力源的輸出端的第二主動帶輪，第二從動帶輪與第二主動帶輪之間通過皮帶連接。
所述動力軸的后端連接轉速傳感器，轉速傳感器用于檢測動力軸的轉速。
所述轉鼓的鼓體上的濾孔分為多組，每組濾孔繞鼓體的軸線均勻環形陣列分布。
進一步地，所述移動件位于內環形軌道時，桿件的插件插入轉鼓的濾孔的深度為濾孔的深度的0.7～0.85倍。
進一步地，所述插件設于桿件面對鼓體一側的連接板上，連接板上設有與插件間隙配合的插孔，插件與插孔之間設置彈簧，彈簧能夠使插件自適應的伸縮。
本發明的有益效果在于：
本發明的離心機能夠自動疏通堵塞的濾孔，不需要停機反沖，保持離心的連續進行。
（發明人：劉田田;王秀;倪榮國;張永梅）
