公布日：2022.04.29
申請日：2021.12.24
分類號：B01D33/11(2006.01)I;B01D33/15(2006.01)I;B01D33/41(2006.01)I;B01D33/64(2006.01)I;C02F11/122(2019.01)I;C02F11/126(2019.01)I;C02F11/127(2019.01)I
摘要
本發明涉及一種流域水污染治理用污泥脫水裝置及其使用方法，包括離心脫水筒；離心脫水筒上設置有污泥入口；污泥入口通過管體與污泥泵相接，所述的離心脫水筒內具有儲存腔；所述的儲存腔的外側為脫水腔；脫水腔和儲存腔之間為濾板；儲存腔與第一轉動機構相接；離心脫水筒底部設置有擠壓脫水筒；擠壓脫水筒內設置有旋轉擠壓筒；旋轉擠壓筒具有擠壓端；旋轉擠壓筒與擠壓脫水筒之間形成擠壓腔。本發明具備以下有益效果：通過設置離心脫水筒，當污泥進入到離心脫水筒中的儲存腔之后，在離心脫水筒的高速旋轉下，會(huì )將部分的水分向四周揮灑，穿過濾板進入到脫水腔中，而污泥在濾板的隔絕之下，依然會(huì )處于儲存腔中，此時的污泥經過第一次脫水。
權利要求書
1.一種流域水污染治理用污泥脫水裝置，包括離心脫水筒；所述的離心脫水筒上設置有污泥入口；所述的污泥入口通過管體與污泥泵相接，其特征在于：所述的離心脫水筒內具有儲存腔；所述的儲存腔的外側為脫水腔；所述的脫水腔和儲存腔之間為濾板；所述的儲存腔與第一轉動機構相接；所述的離心脫水筒底部設置有擠壓脫水筒；所述的擠壓脫水筒內設置有旋轉擠壓筒；所述的旋轉擠壓筒具有擠壓端；所述的旋轉擠壓筒與擠壓脫水筒之間形成擠壓腔；所述的儲存腔底部設置有污泥出口；所述的污泥出口與擠壓腔之間具有傾斜通道；所述的擠壓脫水筒內中空設置；所述擠壓脫水筒的側壁上開設有若干細孔；所述擠壓脫水筒通過管路與真空吸附箱相接。
2.根據權利要求1所述的一種流域水污染治理用污泥脫水裝置，其特征在于：所述的污泥入口設置于離心脫水筒上表面的偏心位置；所述的離心脫水筒和擠壓脫水筒設置在脫水機箱內；所述的脫水腔處于離心脫水筒和脫水機箱的側壁之間；所述的離心脫水筒與脫水機箱之間轉動連接。
3.根據權利要求2所述的一種流域水污染治理用污泥脫水裝置，其特征在于：所述的濾板設置在離心脫水筒的圓周上；所述的濾板上開設有若干細孔；所述脫水腔的側壁上開設有出水閥；所述的第一轉動機構包括設置在離心脫水筒表面的中心軸；所述儲存腔的表面設置有驅動電機。
4.根據權利要求3所述的一種流域水污染治理用污泥脫水裝置，其特征在于：所述的第一轉動機構還包括設置在驅動電機輸出端上的主動輪；所述的中心軸上設置有從動輪；所述的主動輪和從動輪之間設置有傳動帶；所述的污泥出口設置在離心脫水筒的底部；所述的污泥出口包括有至少兩個；每個所述的污泥出口內設置有電磁閥。
5.根據權利要求4所述的一種流域水污染治理用污泥脫水裝置，其特征在于：所述旋轉擠壓筒的上部具有傾斜面；所述的傾斜面與脫水機箱之間形成所述的傾斜通道；所述的傾斜通道的上部開口與污泥出口相通；所述的傾斜通道下側與擠壓腔相連通。
6.根據權利要求5所述的一種流域水污染治理用污泥脫水裝置，其特征在于：所述的擠壓端凸出于所述的擠壓脫水筒表面設置；所述擠壓端的外輪廓呈弧形；所述擠壓端的端部與脫水機箱的內側壁之間具有間隙；所述的擠壓脫水筒底部設置有第二轉動機構；所述擠壓脫水筒的頂部轉動連接于離心脫水筒的底部。
7.根據權利要求6所述的一種流域水污染治理用污泥脫水裝置，其特征在于：所述的擠壓端包括有至少一個；所述的第二轉動機構包括設置在旋轉擠壓筒底部的轉動軸；所述的轉動軸貫穿所述脫水機箱的底部；所述第二轉動機構還包括驅動電機。
8.根據權利要求7所述的一種流域水污染治理用污泥脫水裝置，其特征在于：所述的驅動電機設置在脫水機箱的底部；所述的驅動電機通過傳動帶與轉動軸相接；所述的擠壓脫水筒底部開設有真空吸附孔；所述的真空吸附孔上設置有連接接頭；所述脫水機箱底部相對連接接頭設置有環形條孔。
9.根據權利要求8所述的一種流域水污染治理用污泥脫水裝置，其特征在于：所述的連接接頭可拆卸式連接有管路；所述的真空吸附箱位于所述的脫水機箱外側；所述的真空吸附箱內設置有真空泵。
10.根據權利要求1所述的一種流域水污染治理用污泥脫水裝置的使用方法，其特征在于包括以下步驟：步驟一，打開污泥入口，使得污泥進入到離心脫水筒中，隨后打開驅動電機，使得離心脫水筒在脫水機箱內高速旋轉；步驟二，隨著旋轉過程的持續，污泥會(huì )貼附在離心脫水筒的側壁上，部分水會(huì )在離心力的作用下，透過濾板，進入到脫水腔中；步驟三，到離心脫水筒內的第一部脫水結束后，打開污泥出口上的電磁閥，在重力作用下，污泥將會(huì )從污泥出口中向下掉落于擠壓腔之內；步驟四，啟動第二轉動機構，帶動擠壓脫水筒高速旋轉；擠壓端會(huì )對擠壓腔內的污泥造成擠壓，將部分水分從污泥中擠出；步驟五，開啟真空吸附箱，對擠壓脫水筒內產生負壓，會(huì )將原本處于擠壓腔內的污泥逐漸的抽入至擠壓脫水筒之內。
發明內容
有鑒于此，本發明為克服現有技術中的缺陷提供一種流域水污染治理用污泥脫水裝置及其使用方法，操作方便快捷，結構簡單合理，有效提高脫水率，具體方案如下：

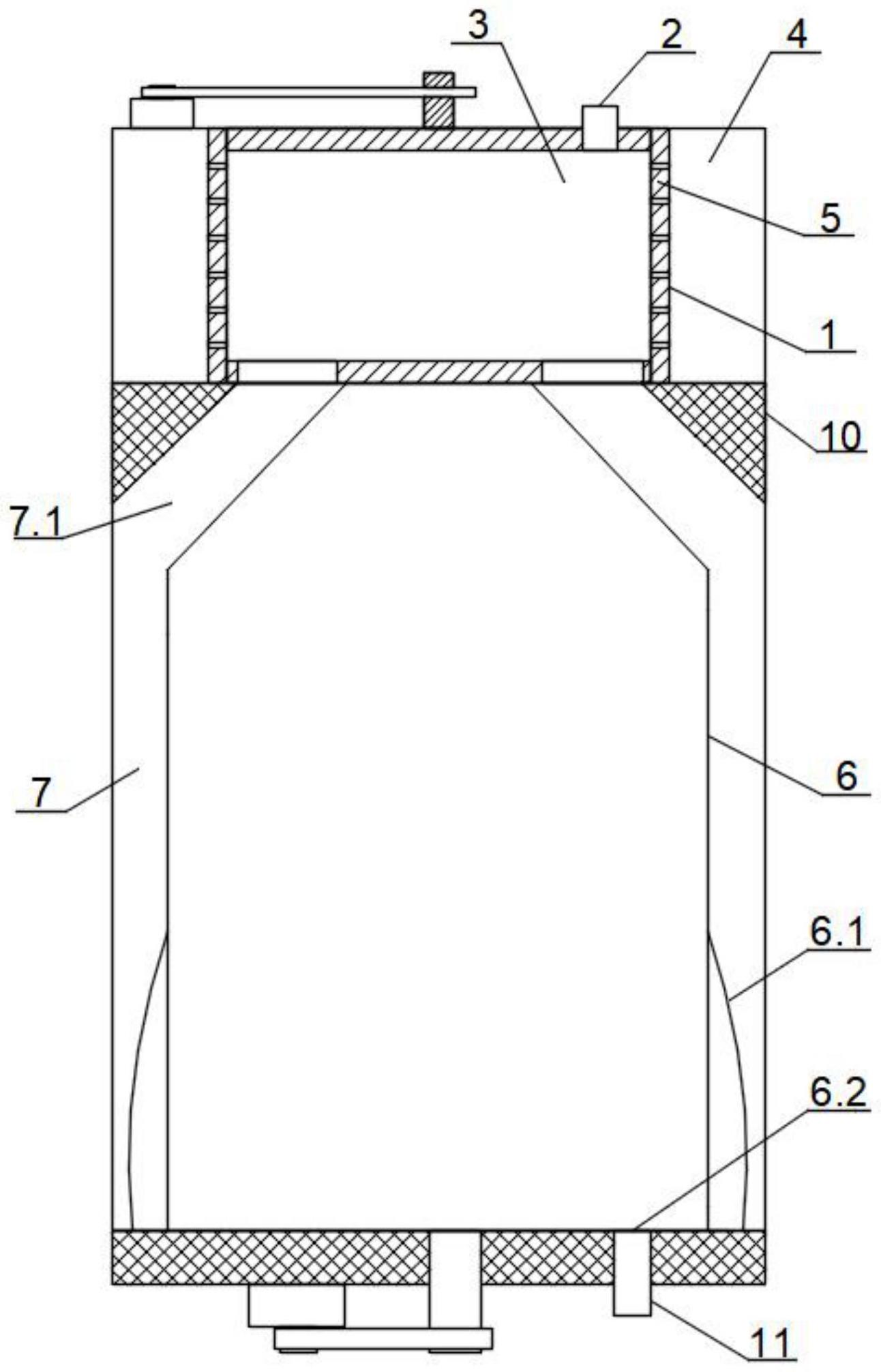

一種流域水污染治理用污泥脫水裝置，包括離心脫水筒；所述的離心脫水筒上設置有污泥入口；所述的污泥入口通過管體與污泥泵相接，其特征在于：所述的離心脫水筒內具有儲存腔；所述的儲存腔的外側為脫水腔；所述的脫水腔和儲存腔之間為濾板；所述的儲存腔與第一轉動機構相接；所述的離心脫水筒底部設置有擠壓脫水筒；所述的擠壓脫水筒內設置有旋轉擠壓筒；所述的旋轉擠壓筒具有擠壓端；所述的旋轉擠壓筒與擠壓脫水筒之間形成擠壓腔；所述的儲存腔底部設置有污泥出口；所述的污泥出口與擠壓腔之間具有傾斜通道；所述的擠壓脫水筒內中空設置；所述擠壓脫水筒的側壁上開設有若干細孔；所述擠壓脫水筒通過管路與真空吸附箱相接。
所述的污泥入口設置于離心脫水筒上表面的偏心位置；所述的離心脫水筒和擠壓脫水筒設置在脫水機箱內；所述的脫水腔處于離心脫水筒和脫水機箱的側壁之間；所述的離心脫水筒與脫水機箱之間轉動連接。
所述的濾板設置在離心脫水筒的圓周上；所述的濾板上開設有若干細孔；所述脫水腔的側壁上開設有出水閥；所述的第一轉動機構包括設置在離心脫水筒表面的中心軸；所述儲存腔的表面設置有驅動電機。
所述的第一轉動機構還包括設置在驅動電機輸出端上的主動輪；所述的中心軸上設置有從動輪；所述的主動輪和從動輪之間設置有傳動帶；所述的污泥出口設置在離心脫水筒的底部；所述的污泥出口包括有至少兩個；每個所述的污泥出口內設置有電磁閥。
所述旋轉擠壓筒的上部具有傾斜面；所述的傾斜面與脫水機箱之間形成所述的傾斜通道；所述的傾斜通道的上部開口與污泥出口相通；所述的傾斜通道下側與擠壓腔相連通。
所述的擠壓端凸出于所述的擠壓脫水筒表面設置；所述擠壓端的外輪廓呈弧形；所述擠壓端的端部與脫水機箱的內側壁之間具有間隙；所述的擠壓脫水筒底部設置有第二轉動機構；所述擠壓脫水筒的頂部轉動連接于離心脫水筒的底部。
所述的擠壓端包括有至少一個；所述的第二轉動機構包括設置在旋轉擠壓筒底部的轉動軸；所述的轉動軸貫穿所述脫水機箱的底部；所述第二轉動機構還包括驅動電機。
所述的驅動電機設置在脫水機箱的底部；所述的驅動電機通過傳動帶與轉動軸相接；所述的擠壓脫水筒底部開設有真空吸附孔；所述的真空吸附孔上設置有連接接頭；所述脫水機箱底部相對連接接頭設置有環形條孔。
述的連接接頭可拆卸式連接有管路；所述的真空吸附箱位于所述的脫水機箱外側；所述的真空吸附箱內設置有真空泵。
包括以下步驟：
步驟一，打開污泥入口，使得污泥進入到離心脫水筒中，隨后打開驅動電機，使得離心脫水筒在脫水機箱內高速旋轉；
步驟二，隨著旋轉過程的持續，污泥會(huì )貼附在離心脫水筒的側壁上，部分水會(huì )在離心力的作用下，透過濾板，進入到脫水腔中；
步驟三，到離心脫水筒內的第一部脫水結束后，打開污泥出口上的電磁閥，在重力作用下，污泥將會(huì )從污泥出口中向下掉落于擠壓腔之內；
步驟四，啟動第二轉動機構，帶動擠壓脫水筒高速旋轉；擠壓端會(huì )對擠壓腔內的污泥造成擠壓，將部分水分從污泥中擠出；
步驟五，開啟真空吸附箱，對擠壓脫水筒內產生負壓，會(huì )將原本處于擠壓腔內的污泥逐漸的抽入至擠壓脫水筒之內。
本發明具備以下有益效果：1)通過設置離心脫水筒，當污泥進入到離心脫水筒中的儲存腔之后，在離心脫水筒的高速旋轉下，會(huì )將部分的水分向四周揮灑，穿過濾板進入到脫水腔中，而污泥在濾板的隔絕之下，依然會(huì )處于儲存腔中，此時的污泥經過第一次脫水；2)當污泥通過污泥出口進入到擠壓腔之后，隨著擠壓脫水筒的轉動，擠壓端會(huì )對擠壓腔中的污泥進行物理脫水，進一步的排除污泥中所含的水分；3)最后通過真空吸附的方式，讓污泥穿過濾板，達到最后一次的脫水。通過三次不同程度的脫水，大大提升污泥的脫水效果，有效降低含水率。
（發明人：劉藝;何世德;楊劍;胡蓉;余堅;王地偉;李春偉;鄭彥景;胡超;劉小鈞）
