公布日：2023.05.16
申請日：2022.12.29
分類號：C02F1/04(2023.01)I;B01F35/32(2022.01)I;B01F27/90(2022.01)I;B01F27/808(2022.01)I;B01F35/71(2022.01)I;B01F35/45(2022.01)I
摘要
本發明公開了一種廢水蒸發器及其蒸發方法，屬于廢水蒸發領域，所述的蒸發釜內部設有高溫加熱器，通過高溫加熱器方便對裝置中的廢水進行加熱蒸發，蒸發釜頂端設有進液管，進液管上設有密封蓋，蒸發釜中設有溫度傳感器，蒸發釜側壁和多組冷凝罐連通。本發明蒸發組件用于對廢水的加熱蒸發，加熱機構為水浴加熱的模式，加熱機構方便為蒸發釜中的廢水均勻加熱，避免廢水受熱不均勻影響的酒的質量，冷凝組件方便將蒸發的酒蒸汽冷凝聚集起來，方便后續對廢水的收集。同時利用廢水蒸發的熱量對冷水進行加熱，加熱后的水從熱水出管排出用作其他用途，合理的利用熱量，避免浪費，變相的減少成本，保證安全性，方便裝置的使用。
權利要求書

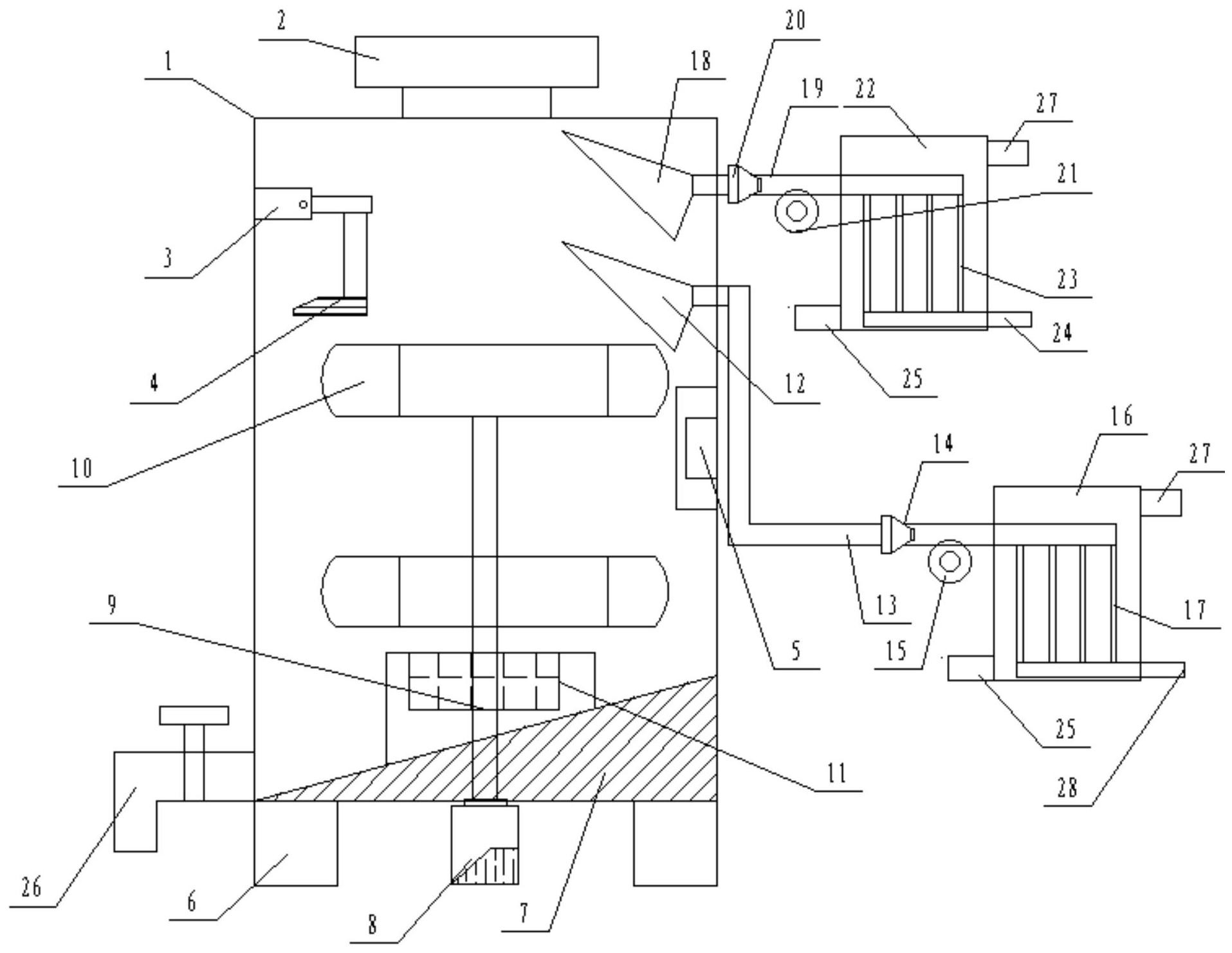

1.一種廢水蒸發器，包括蒸發釜(1)和高溫加熱器(11)，其特征在于，所述的蒸發釜(1)內部設有高溫加熱器(11)，通過高溫加熱器(11)方便對裝置中的廢水進行加熱蒸發，蒸發釜(1)頂端設有進液管(2)，進液管(2)上設有密封蓋，蒸發釜(1)中設有溫度傳感器(5)，蒸發釜(1)側壁和多組冷凝罐連通，冷凝罐包括第一冷凝罐(16)和第二內罐(23)，蒸發釜(1)側壁通過第一集氣斗(12)和第一輸氣管(13)的一端連接，第一輸氣管(13)上安裝第一單向通氣閥(14)和第一抽氣泵(15)，第一輸氣管(13)另一端和多組第一毛細散熱管(17)連接，第一毛細散熱管(17)出口端和第一蒸發出水管(28)連接，多組第一毛細散熱管(17)纏繞設置在第一冷凝罐(16)內部，蒸發釜(1)側壁通過第二集氣斗(18)和第二輸氣管(19)的一端連接，第二輸氣管(19)上安裝第二單向通氣閥(20)和第二抽氣泵(21)，第二輸氣管(19)另一端和多組第二毛細散熱管(22)連接，第二毛細散熱管(22)出口端和第二蒸發出水管(24)連接，多組第二毛細散熱管(22)纏繞設置在第一冷凝罐(16)內部，第一冷凝罐(16)和第二內罐(23)的底端都和冷水進管(25)連接，第一冷凝罐(16)和第二內罐(23)的頂端側壁都和熱水出管(27)連接。
2.根據權利要求1所述的廢水蒸發器及其蒸發方法，其特征在于，所述的蒸發釜(1)上設有旋轉電機(8)，旋轉電機(8)輸出軸和轉軸(9)連接，轉軸(9)上安裝多組攪拌葉片(10)，攪拌葉片(10)設置在蒸發釜(1)內。
3.根據權利要求2所述的廢水蒸發器及其蒸發方法，其特征在于，所述的蒸發釜(1)內壁升縮桿(3)，升縮桿(3)上設有抓耙(4)，抓耙(4)上設有多組耙齒。
4.根據權利要求3所述的廢水蒸發器及其蒸發方法，其特征在于，所述的蒸發釜(1)底端傾斜設有導板(7)，導板(7)最低端設有排污管(26)。
5.根據權利要求4所述的廢水蒸發器及其蒸發方法，其特征在于，所述的蒸發釜(1)底端設有支撐腿(6)。
6.根據權利要求1所述的一種廢水蒸發器的廢水蒸發方法，其特征在于，其方法步驟如下：S1、將廢水通過進液管(2)通入蒸發釜(1)中，加入合適的量后通過密封蓋密封住進液管(2)；S2、通過升縮桿(3)帶動抓耙(4)移動，方便將廢水中含有的漂浮物雜質勾；S3、打開旋轉電機(8)，旋轉電機(8)轉動帶動轉軸(9)和攪拌葉片(10)輕輕轉動，對廢水進行攪拌翻轉；S4、開啟高溫加熱器(11)；S5、在不同的時間段不同的溫度打開不同的單向通氣閥，通過不同的抽氣泵方便將廢水蒸發時產生的不同的產物抽出，廢水蒸發的產物通過毛細散熱管進行冷凝，同時利用廢水蒸發的熱量對冷水進行加熱，加熱后的水排出用作其他用途；S6、蒸發產生方便將起殘留物收集起來集中處理，通過排污管(26)集中排出。
發明內容
對于現有的一產生的問題，本發明的目的在于提供一種廢水蒸發器及其蒸發方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種廢水蒸發器，包括蒸發釜和高溫加熱器，所述的蒸發釜內部設有高溫加熱器，通過高溫加熱器方便對裝置中的廢水進行加熱蒸發，蒸發釜頂端設有進液管，進液管上設有密封蓋，蒸發釜中設有溫度傳感器，蒸發釜側壁和多組冷凝罐連通，冷凝罐包括第一冷凝罐和第二內罐，蒸發釜側壁通過第一集氣斗和第一輸氣管的一端連接，第一輸氣管上安裝第一單向通氣閥和第一抽氣泵，第一輸氣管另一端和多組第一毛細散熱管連接，第一毛細散熱管出口端和第一蒸發出水管連接，多組第一毛細散熱管纏繞設置在第一冷凝罐內部，蒸發釜側壁通過第二集氣斗和第二輸氣管的一端連接，第二輸氣管上安裝第二單向通氣閥和第二抽氣泵，第二輸氣管另一端和多組第二毛細散熱管連接，第二毛細散熱管出口端和第二蒸發出水管連接，多組第二毛細散熱管纏繞設置在第一冷凝罐內部，第一冷凝罐和第二內罐的底端都和冷水進管連接，第一冷凝罐和第二內罐的頂端側壁都和熱水出管連接。
進一步，所述的蒸發釜上設有旋轉電機，旋轉電機輸出軸和轉軸連接，轉軸上安裝多組攪拌葉片，攪拌葉片設置在蒸發釜內。
進一步，所述的蒸發釜內壁升縮桿，升縮桿上設有抓耙，抓耙上設有多組耙齒。
進一步，所述的蒸發釜底端傾斜設有導板，導板最低端設有排污管。
進一步，所述的蒸發釜底端設有支撐腿。
一種廢水蒸蒸發的方法，其方法步驟如下：
S、將廢水通過進液管通入蒸發釜中，加入合適的量后通過密封蓋密封住進液管；
S、通過升縮桿帶動抓耙移動，方便將廢水中含有的漂浮物雜質勾；
S、打開旋轉電機，旋轉電機轉動帶動轉軸和攪拌葉片輕輕轉動，對廢水進行攪拌翻轉；
S、開啟高溫加熱器；
S、在不同的時間段不同的溫度打開不同的單向通氣閥，通過不同的抽氣泵方便將廢水蒸發時產生的不同的產物抽出，廢水蒸發的產物通過毛細散熱管進行冷凝，同時利用廢水蒸發的熱量對冷水進行加熱，加熱后的水排出用作其他用途；
S、蒸發產生方便將起殘留物收集起來集中處理，通過排污管集中排出。
與現有技術相比；本發明的有益效果是：本發明蒸發組件用于對廢水的加熱蒸發，加熱機構為水浴加熱的模式，加熱機構方便為蒸發釜中的廢水均勻加熱，避免廢水受熱不均勻影響的酒的質量，冷凝組件方便將蒸發的酒蒸汽冷凝聚集起來，方便后續對廢水的收集。同時利用廢水蒸發的熱量對冷水進行加熱，加熱后的水從熱水出管排出用作其他用途，合理的利用熱量，避免浪費，變相的減少成本，保證安全性，方便裝置的使用。
（發明人：林思源;黃日昌;金榮森;段平均;李潔）
