公布日：2023.05.12
申請日：2023.04.13
分類號：C02F7/00(2006.01)I;C02F3/12(2023.01)I
摘要
本發明公開了廢水處理技術領域的一種應用于生活廢水處理的曝氣結構及其裝置，包括蓄水池、多個連通管、固定機構和外接的導氣機構，所述蓄水池左右側壁分別開設有進水口和出水口，多個所述連通管通過固定機構均勻的固定設置在蓄水池底部，所述連通管下端側壁均固定連通有對個呈陣列分布的噴氣管，所述噴氣管內置有封堵機構；通過口徑相對較大的噴氣管管口進行噴氣，使污水與污泥混合物在工作時不易接近噴氣管管口，并且配合噴氣管管口向下的設計，使氣流直接沖擊蓄水池池底，將蓄水池池底沉積的活性污泥帶起，使活性污泥能夠更加快速均勻的與廢水混合，進而保證活性污泥中的微生物在廢水中分布均勻。
權利要求書

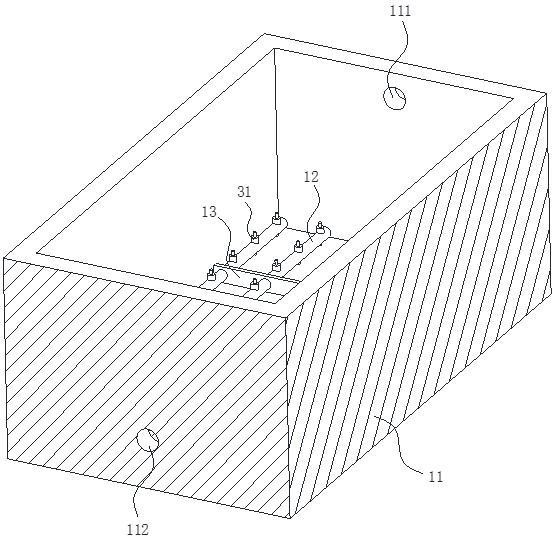

1.一種應用于生活廢水處理的曝氣結構，其特征在于：包括蓄水池（11）、多個連通管（12）、固定機構（13）和外接的導氣機構，所述蓄水池（11）左右側壁分別開設有進水口（111）和出水口（112），多個所述連通管（12）通過固定機構（13）均勻的固定設置在蓄水池（11）底部，所述連通管（12）下端側壁均固定連通有對個呈陣列分布的噴氣管（14），所述噴氣管（14）內置有封堵機構，所述封堵機構用于在非曝氣時段封堵噴氣管（14）管口，所述導氣機構與連通管（12）連通；所述封堵機構包括塞頭（21），所述噴氣管（14）內壁下端固定連接有安裝環（22），所述安裝環（22）下端內側開設有倒角，所述塞頭（21）與安裝環（22）的倒角貼合，所述塞頭（21）豎直彈性設置在安裝環（22）軸心位置，所述塞頭（21）上方設置有觸發機構，所述觸發機構用于根據連通管（12）內氣壓大小阻止塞頭（21）脫離安裝環（22）；所述觸發機構包括安裝管（31），所述安裝管（31）位于噴氣管（14）上方且與連通管（12）上側壁固定連通，所述連通管（12）內壁豎直密封活動連接有活塞（32），所述活塞（32）上端固定連接有彈簧（33），所述彈簧（33）與安裝管（31）上端內壁固定連接，所述活塞（32）下端固定連接有觸發桿（34），所述觸發桿（34）延伸至噴氣管（14）內，所述噴氣管（14）內設置有鎖死機構，所述鎖死機構用于鎖死塞頭（21）并在觸發桿（34）上移到預定位置后失效；所述連通管（12）內壁外接有卡銷，所述卡銷內置傳感器和驅動機構，所述鎖死機構用于鎖死塞頭（21）并在觸發桿（34）上移到活塞（32）越過卡銷后失效，所述卡銷用于阻止活塞（32）上移并在所有活塞（32）均移動至對應卡銷處之后縮入連通管（12）內壁。
2.根據權利要求1所述的一種應用于生活廢水處理的曝氣結構，其特征在于：所述鎖死機構包括滑桿（51），所述滑桿（51）下端固定連接有轉板（52），所述轉板（52）下端與塞頭（21）上端轉動連接，所述滑桿（51）兩側均設置有第一連桿（53），所述第一連桿（53）中心處均轉動連接有轉軸（54），所述轉軸（54）均轉動連接有第二連桿（55），所述轉軸（54）與安裝環（22）內壁轉動連接，所述轉板（52）上方設置有密封環（56），所述密封環（56）沿滑桿（51）軸向豎直滑動設置，同側的所述第一連桿（53）和第二連桿（55）相互繞轉軸（54）交叉彈性轉動連接且兩端分別與轉板（52）和密封環（56）滑動連接，所述密封環（56）上端設置有限位機構，所述限位機構在觸發桿（34）上升到預定高度前能夠限制密封環（56）上移。
3.根據權利要求2所述的一種應用于生活廢水處理的曝氣結構，其特征在于：所述限位機構包括兩個連接塊（61），兩個所述連接塊（61）對稱設置在滑桿（51）兩側并固定連接在密封環（56）上端，所述安裝環（22）上端對應連接塊（61）的一側均豎直固定連接有導軌（62），所述導軌（62）均豎直滑動連接有滑塊（63），所述連接塊（61）轉動連接有第三連桿（64），所述第三連桿（64）開設有滑槽（65），所述導軌（62）橫向固定連接有固定桿（66），所述固定桿（66）端部固定連接有第一滑軸（67），所述滑塊（63）側壁固定連接有第二滑軸（68），所述第一滑軸（67）和第二滑軸（68）與滑槽（65）滑動連接；所述導軌（62）側方均設置有安裝架（69），所述安裝架（69）與安裝環（22）上端固定連接，所述安裝架（69）上端轉動連接有第四連桿（610），所述滑塊（63）側壁轉動連接有第五連桿（611），所述第四連桿（610）和第五連桿（611）端部共同轉動連接有壓塊（612），所述壓塊（612）能夠貼合觸發桿（34）側壁，所述第四連桿（610）的長度大于安裝架（69）到觸發桿（34）的垂直距離。
4.根據權利要求3所述的一種應用于生活廢水處理的曝氣結構，其特征在于：所述壓塊（612）和第四連桿（610）連接處的上半部相較于下半部分輕。
5.一種應用于生活廢水處理的曝氣裝置，包括權利要求4所述的應用于生活廢水處理的曝氣結構，其特征在于：所述安裝管（31）上端貫穿嵌裝有螺母（81），所述活塞（32）上端固定連接有螺桿（82），所述螺母（81）和螺桿（82）螺紋連接，所述安裝管（31）上端固定連接有密封套筒（83）。
發明內容
本發明的目的在于提供一種應用于生活廢水處理的曝氣結構及其裝置，以解決上述背景技術中提出了傳統的曝氣裝置通過在曝氣池底部均勻鋪設出氣噴頭，向曝氣池內的污水中注入空氣，由于曝氣池內存在大量的有機污泥，且微生物在進行降解的過程中，會(huì )產生絮狀物等易沾附物質，導致出氣噴頭長期使用后易于堵塞，導致曝氣池內的污水曝氣不均勻，進而使曝氣池內含氧量不均勻，使部分污水中含氧量存在偏差，影響微生物的降解的工作效率，同時由于出氣噴頭鋪設在曝氣池底部，且曝氣池內長期存在污水，導致出氣噴頭堵塞后的維修工作難度大的問題。
為實現上述目的，本發明提供如下技術方案：一種應用于生活廢水處理的曝氣結構及其裝置，包括蓄水池、多個連通管、固定機構和外接的導氣機構，所述蓄水池左右側壁分別開設有進水口和出水口，多個所述連通管通過固定機構均勻的固定設置在蓄水池底部，所述連通管下端側壁均固定連通有對個呈陣列分布的噴氣管，所述噴氣管內置有封堵機構，所述封堵機構用于在非曝氣時段封堵噴氣管管口，所述導氣機構與連通管連通。
作為本發明的進一步方案，所述封堵機構包括塞頭，所述噴氣管內壁下端固定連接有安裝環，所述安裝環下端內側開設有倒角，所述塞頭與安裝環的倒角貼合，所述塞頭豎直彈性設置在安裝環軸心位置，所述塞頭上方設置有觸發機構，所述觸發機構用于根據連通管內氣壓大小阻止塞頭脫離安裝環。
作為本發明的進一步方案，所述觸發機構包括安裝管，所述安裝管位于噴氣管上方且與連通管上側壁固定連通，所述連通管內壁豎直密封活動連接有活塞，所述活塞上端固定連接有彈簧，所述彈簧與安裝管上端內壁固定連接，所述活塞下端固定連接有觸發桿，所述觸發桿延伸至噴氣管內，所述噴氣管內設置有鎖死機構，所述鎖死機構用于鎖死塞頭并在觸發桿上移到預定位置后失效。
作為本發明的進一步方案，所述連通管內壁外接有卡銷，所述卡銷內置傳感器和驅動機構，所述鎖死機構用于鎖死塞頭并在觸發桿上移到活塞越過卡銷后失效，所述卡銷用于阻止活塞上移并在所有活塞均移動至對應卡銷處之后縮入連通管內壁。
作為本發明的進一步方案，所述鎖死機構包括滑桿，所述滑桿下端固定連接有轉板，所述轉板下端與塞頭上端轉動連接，所述滑桿兩側均設置有第一連桿，所述第一連桿中心處均轉動連接有轉軸，所述轉軸均轉動連接有第二連桿，所述轉軸與安裝環內壁轉動連接，所述轉板上方設置有密封環，所述密封環沿滑桿軸向豎直滑動設置，同側的所述第一連桿和第二連桿相互繞轉軸交叉彈性轉動連接且兩端分別與轉板和密封環滑動連接，所述密封環上端設置有限位機構，所述限位機構在觸發桿上升到預定高度前能夠限制密封環上移。
作為本發明的進一步方案，所述限位機構包括兩個連接塊，兩個所述連接塊對稱設置在滑桿兩側并固定連接在密封環上端，所述安裝環上端對應連接塊的一側均豎直固定連接有導軌，所述導軌均豎直滑動連接有滑塊，所述連接塊轉動連接有第三連桿，所述第三連桿開設有滑槽，所述導軌橫向固定連接有固定桿，所述固定桿端部固定連接有第一滑軸，所述滑塊側壁固定連接有第二滑軸，所述第一滑軸和第二滑軸與滑槽滑動連接；所述導軌側方均設置有安裝架，所述安裝架與安裝環上端固定連接，所述安裝架上端轉動連接有第四連桿，所述滑塊側壁轉動連接有第五連桿，所述第四連桿和第五連桿端部共同轉動連接有壓塊，所述壓塊能夠貼合觸發桿側壁，所述第四連桿的長度大于安裝架到觸發桿的垂直距離。
作為本發明的進一步方案，所述壓塊和第四連桿連接處的上半部相較于下半部分輕。
作為本發明的進一步方案，所述安裝管上端貫穿嵌裝有螺母，所述活塞上端固定連接有螺桿，所述螺母和螺桿螺紋連接，所述安裝管上端固定連接有密封套筒。
與現有技術相比，本發明的有益效果是：
1.本發明通過口徑相對較大的噴氣管管口進行噴氣，使出氣結構的出氣量大，使污水與污泥混合物在工作時不易接近噴氣管管口，同時大口徑的噴氣管管口的堵塞難度較大，即便在停機過程中出現輕微附著堵塞也很難被徹底堵塞，能夠很容易的通過氣流將封堵物沖出，并且配合噴氣管管口向下的設計，使氣流直接沖擊蓄水池池底，將蓄水池池底沉積的活性污泥帶起，使活性污泥能夠更加快速均勻的與廢水混合，進而保證活性污泥中的微生物在廢水中分布均勻（微生物分布均勻，使廢水中耗氧量分布均勻）。
2.本發明通過觸發機構根據連通管內氣壓大小阻止塞頭脫離安裝環，使連通管內的氣壓逐漸上升到穩定狀態前，塞頭無法通過氣壓的推動克服彈力向下移動脫離安裝環，進一步的防止連通管剛通入氣流時，由于氣壓不穩定，導致安裝環中噴出的空氣無法阻止廢水回流。
3.本發明通過活塞上下方的氣壓差去判定連通管內的空氣充入情況，結構簡單穩定；并且由于活塞打開前連通管內需要先進行氣壓積蓄，使活塞脫離安裝環受到的氣壓推力較大，進一步的保證了活塞的順利脫離，避免活塞和安裝環連接處被附著物堵塞，同時活塞打開前連通管內積蓄的空氣能夠在活塞脫離后，由安裝環向外噴出一股強氣流，使設備能夠迅速將蓄水池池底的活性污泥激起，加快活性污泥與污水的混合速度，并且強氣流可以清理安裝環下方附近的雜物，為安裝環提供一個良好的工作環境。
（發明人：張雨薇;李保川;鄒運;侯建業;于岑;鄭天賜;王建;郝夢亞;樊子文）
