公布日：2023.04.11
申請日：2023.01.17
分類號：C02F3/34(2023.01)I;C02F1/28(2023.01)I;C02F101/30(2006.01)N
摘要
本發明涉及一種生物濾池及具有其的多級污水處理設備，該生物濾池，包括池體、調節機構和曝氣機構，池體具有沿第一方向延伸的水流通道，池體沿第一方向的一端設置有進水口，沿第一方向的另一端設置有出水口；調節機構設置于池體內，調節機構包括可沿第二方向滑動的擋板、驅動擋板滑動的驅動組件以及設置于擋板一側的填料組件，擋板組成水流通道的側壁，填料組件位于水流通道內；曝氣機構設置于池體內且位于填料組件的下方，用于向水流通道內通入氣體；其中，第一方向與第二方向互相垂直，該生物濾池可以根據污水中有機物的含量進行調節，在有機物含量較多時可以保證污水處理的進程，而且可以在有機物較少時保證微生物的成活率，提高使用可靠性。
權利要求書
1.一種生物濾池，其特征在于，包括：池體（1），具有沿第一方向延伸的水流通道（11），所述池體（1）沿所述第一方向的一端設置有進水口（12），沿所述第一方向的另一端設置有出水口（13）；調節機構（2），設置于所述池體（1）內，所述調節機構（2）包括可沿第二方向滑動的擋板（21）、驅動所述擋板滑動的驅動組件（22）以及設置于所述擋板（21）一側的填料組件（23），所述擋板（21）組成所述水流通道（11）的側壁，所述填料組件（23）位于所述水流通道（11）內；以及曝氣機構（3），設置于所述池體（1）內且位于所述填料組件（23）的下方，用于向所述水流通道（11）內通入氣體；其中，所述第一方向與所述第二方向互相垂直；所述調節機構（2）設置有兩個，兩個所述調節機構（2）相對設置，兩個所述擋板（21）之間形成所述水流通道（11）；所述擋板（21）的兩端和底部分別設置有密封件（211），密封件（211）與所述池體（1）的內壁密封連接，所述擋板（21）上設置有連通孔，所述連通孔內活動設置有橡膠擋片（212），所述橡膠擋片（212）上開設通水孔（213）；所述填料組件（23）沿所述第二方向設置，兩個所述調節機構（2）上的填料組件（23）交錯設置；填料組件（23）的長度等于池體（1）在第二方向上寬度的一半。
2.根據權利要求1所述的一種生物濾池，其特征在于，所述填料組件（23）包括：底板（231），所述底板（231）的一端與所述擋板（21）連接；多個安裝桿（232），設置于所述底板（231）上，且多個所述安裝桿（232）沿第二方向排列設置；以及填料球（233），設置于所述安裝桿（232）上。
3.根據權利要求2所述的一種生物濾池，其特征在于，所述填料組件（23）還包括設置于多個所述安裝桿（232）上的篩網（234），所述篩網（234）橫向設置，所述篩網（234）上布設有用于分割氣泡的分割孔。
4.根據權利要求2所述的一種生物濾池，其特征在于，所述填料組件（23）還包括頂板（235），所述頂板（235）與多個所述安裝桿（232）的頂部連接，所述頂板（235）上設置有提手（236），所述安裝桿（232）的底部與所述底板（231）可拆卸連接。
5.根據權利要求4所述的一種生物濾池，其特征在于，所述底板（231）的頂部設置有定位槽（2311），所述定位槽（2311）內設置有電磁環（237），所述安裝桿（232）的底部插入所述定位槽（2311）內，所述安裝桿（232）的外周側設置有永磁鐵（238），所述永磁鐵（238）與所述電磁環（237）通過磁性相吸。
6.一種多級污水處理設備，其特征在于，包括：如權利要求1-5任一項所述的生物濾池；過濾池（4），所述過濾池（4）的內部設置有過濾組件（41），所述過濾池（4）具有與所述生物濾池的進水口（12）連通的出口；以及深度處理池（5），具有與所述生物濾池的出水口（13）連通的入口，所述深度處理池（5）內設置有活性炭組件（51）。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供一種生物濾池及具有其的多級污水處理設備，該生物濾池可以根據污水中有機物的含量進行調節，在有機物含量較多時可以保證污水處理的進程，而且可以在有機物較少時保證微生物的成活率，提高使用可靠性。
(二)技術方案
第一方面，為實現上述目的，本申請實施例提供了一種生物濾池，包括：池體，具有沿第一方向延伸的水流通道，所述池體沿所述第一方向的一端設置有進水口，沿所述第一方向的另一端設置有出水口；調節機構，設置于所述池體內，所述調節機構包括可沿第二方向滑動的擋板、驅動所述擋板滑動的驅動組件以及設置于所述擋板一側的填料組件，所述擋板組成所述水流通道的側壁，所述填料組件位于所述水流通道內；以及曝氣機構，設置于所述池體內且位于所述填料組件的下方，用于向所述水流通道內通入氣體；其中，所述第一方向與所述第二方向互相垂直。
在一種可能的實現方式中，所述調節機構設置有兩個，兩個所述調節機構相對設置，兩個所述擋板之間形成所述水流通道。
在一種可能的實現方式中，所述擋板的兩端和底部分別設置有密封件，密封件與所述池體的內壁密封連接，所述擋板上設置有連通孔，所述連通孔內活動設置有橡膠擋片，所述橡膠擋片上開設通水孔。
在一種可能的實現方式中，所述填料組件沿所述第二方向設置，兩個所述調節機構上的填料組件交錯設置。
在一種可能的實現方式中，所述填料組件包括：底板，所述底板的一端與所述擋板連接；多個安裝桿，設置于所述底板上，且多個所述安裝桿沿第二方向排列設置；以及填料球，設置于所述安裝桿上。
在一種可能的實現方式中，所述填料組件還包括設置于多個所述安裝桿上的篩網，所述篩網橫向設置，所述篩網上布設有用于分割氣泡的分割孔。
在一種可能的實現方式中，所述填料組件還包括頂板，所述頂板與多個所述安裝桿的頂部連接，所述頂板上設置有提手，所述安裝桿的底部與所述底板可拆卸連接。
在一種可能的實現方式中，所述底板的頂部設置有定位槽，所述定位槽內設置有電磁環，所述安裝桿的底部插入所述定位槽內，所述安裝桿的外周側設置有永磁鐵，所述永磁鐵與所述電磁環通過磁性相吸。
在一種可能的實現方式中，所述調節機構設置有一個，所述擋板和所述池體的側壁之間形成所述水流通道。

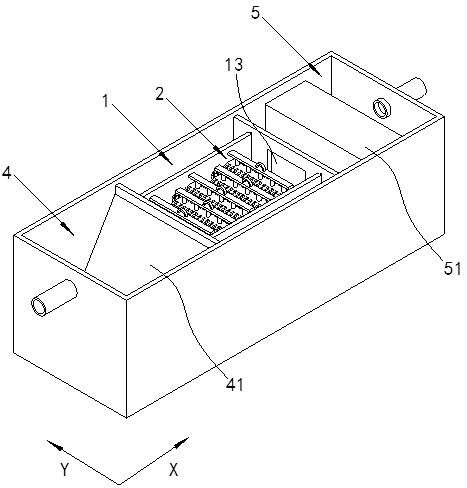

第二方面，本申請實施例提供了一種多級污水處理設備，包括：如前所述的生物濾池；過濾池，所述過濾池的內部設置有過濾組件，所述過濾池具有與所述生物濾池的進水口連通的出口；以及深度處理池，具有與所述生物濾池的出水口連通的入口，所述深度處理池內設置有活性炭組件。
(三)有益效果
與現有技術相比，本發明提供了一種生物濾池及具有其的多級污水處理設備，具備以下有益效果：該生物濾池通過進水口導入污水，污水沿水流通道流動，通過曝氣機構向水流通道內通入空氣，填料組件上的生物群對污水中的有機物進行分解，當污水中有機物含量較多時，可以通過驅動組件帶動擋板移動，擴寬水流通道的寬度，進而保證對污水處理的進程，當污水中有機物含量較少時，通過驅動組件帶動擋板朝另一方向移動，使得水流通道變窄，增加水流通道內的流速，使得整個水流通道內的生物群都可以得到有機物，可以根據污水中有機物的含量進行調節，在有機物含量較多時可以保證污水處理的進程，而且可以在有機物較少時保證微生物的成活率，提高使用可靠性。
（發明人：洪瀚;李磊;王明清）
