公布日：2023.05.09
申請日：2021.10.29
分類號：C02F9/00(2023.01)I;C02F101/10(2006.01)N;C02F101/30(2006.01)N;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/28(2023.01)N;C02F5/00(2023.01)N
摘要
本發明提供一種工業廢水深度處理系統，針對經過膜再次濃縮處理后的高鹽化工廢水，本發明旨在提出一種高鹽廢水強化吸附深度處理的裝置及方法，選用軟化除硬+中和調節+混凝沉淀+強化吸附組合工藝深度處理經過膜濃縮后的高鹽化工廢水。此組合工藝的完美結合最大程度的解決上述技術背景中提到的硬度及COD指標過高嚴重影響后端膜系統的穩定運行，同時影響系統回收率的問題。
權利要求書
1.一種工業廢水深度處理系統，其特征在于，包括：原水箱、軟化除硬反應器、中和調節反應器、混凝沉淀池、一級強化吸附反應器、二級強化吸附反應器、流動床吸附反應器、出水存儲箱以及吸附劑飽和度檢測器；其中，所述原水箱的出水口通過管道與所述軟化除硬反應器的進水口相連通；所述軟化除硬反應器的出水口通過管道與所述中和調節反應器的進水口相連通；所述中和調節反應器的出水口與所述混凝沉淀器的進水口相連通；所述混凝沉淀器的出水口與所述一級強化吸附反應器進水口相連通；所述一級強化吸附反應器、二級強化吸附反應器以及所述流動床吸附反應器通過管道串聯，所述流動床吸附反應器與所述出水存儲箱連通；其中，所述吸附劑飽和度檢測器測量所述二級強化吸附反應器中吸附劑的黏度并在所述黏度數值高于設定閾值時發出觸發信號，所述流動床吸附反應器與所述二級強化吸附反應器的出口處設有觸發開關，所述觸發開關響應于所述觸發信號連通所述二級強化吸附反應器和流動床吸附反應器，進而可使所述二級強化吸附反應器內的吸附劑飽和后通入所述流動床吸附反應器。
2.根據權利要求1所述的工業廢水深度處理系統，其特征在于，還包括：第一流量計，設于所述原水箱和所述軟化除硬反應器之間。
3.根據權利要求2所述的工業廢水深度處理系統，其特征在于，還包括：第二流量計，設于所述軟化除硬反應器與所述混凝沉淀器之間。
4.根據權利要求2所述的工業廢水深度處理系統，其特征在于，還包括：pH檢測儀，設于所述原水箱、所述軟化除硬反應器及所述中和調節反應器內。
5.根據權利要求2所述的工業廢水深度處理系統，其特征在于，還包括：硬度監測儀，設于所述原水箱和所述軟化除硬反應器內。
6.根據權利要求1所述的工業廢水深度處理系統，其特征在于，還包括：濁度監測儀，設于所述混凝沉淀器內。
7.根據權利要求1所述的工業廢水深度處理系統，其特征在于，還包括：COD監測儀，設于所述一級強化吸附反應器、二級強化吸附反應器以及所述流動床吸附反應器的出口處。
8.根據權利要求1所述的工業廢水深度處理系統，其特征在于，所述流動床吸附反應器內裝填活性焦吸附劑。
9.根據權利要求8所述的工業廢水深度處理系統，其特征在于，所述活性焦吸附劑的填裝高度為500～1000mm。
10.根據權利要求1所述的工業廢水深度處理系統，其特征在于，所述活性焦吸附劑的粒徑處于2-8mm。
發明內容
針對目前催化劑制備存在諸多不足，本發明針對難降解有機物的去除難點及低成本目標，解決其應用中存在的關鍵問題，創(chuàng )造性提出強化吸附技術深度處理高鹽化工廢水處理方法及其裝置。

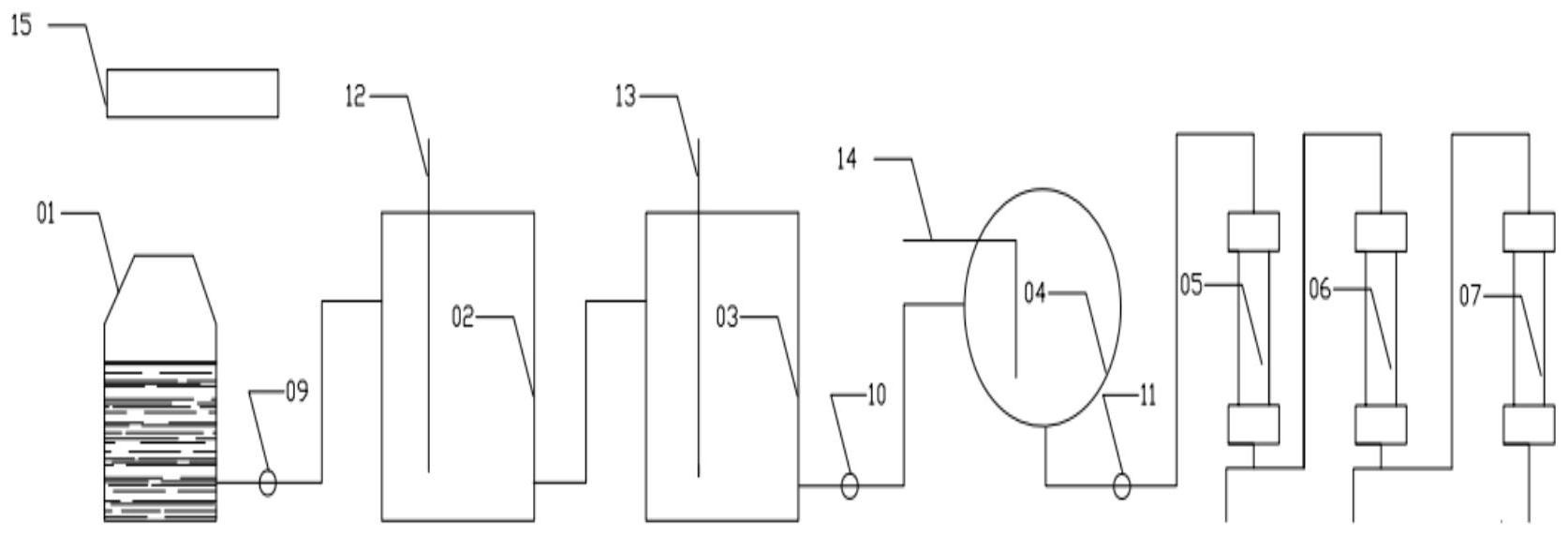

本發明第一方面提供一種工業廢水深度處理系統，包括：原水箱、軟化除硬反應器、中和調節反應器、混凝沉淀池、一級強化吸附反應器、二級強化吸附反應器、流動床吸附反應器、出水存儲箱以及吸附劑飽和度檢測器；其中，
所述原水箱的出水口通過管道與所述軟化除硬反應器的進水口相連通；所述軟化除硬反應器的出水口通過管道與所述中和調節反應器的進水口相連通；所述中和調節反應器的出水口與所述混凝沉淀器的進水口相連通；所述混凝沉淀器的出水口與所述一級強化吸附反應器進水口相連通；所述一級強化吸附反應器、二級強化吸附反應器以及所述流動床吸附反應器通過管道串聯，所述流動床吸附反應器與所述出水存儲箱連通；其中，所述吸附劑飽和度檢測器測量所述二級強化吸附反應器中吸附劑的黏度并在所述黏度數值高于設定閾值時發出觸發信號，所述流動床吸附反應器與所述二級強化吸附反應器的出口處設有觸發開關，所述觸發開關響應于所述觸發信號連通所述二級強化吸附反應器和流動床吸附反應器，進而可使所述二級強化吸附反應器內的吸附劑飽和后通入所述流動床吸附反應器。
在優選的實施例中，還包括：第一流量計，設于所述原水箱和所述軟化除硬反應器之間。
在優選的實施例中，還包括：第二流量計，設于所述軟化除硬反應器與所述混凝沉淀器之間。
在優選的實施例中，還包括：pH檢測儀，設于所述原水箱、所述軟化除硬反應器及所述中和調節反應器內。
在優選的實施例中，還包括：硬度監測儀，設于所述原水箱和所述軟化除硬反應器內。
在優選的實施例中，還包括：濁度監測儀，設于所述混凝沉淀器內。
在優選的實施例中，還包括：COD監測儀，設于所述一級強化吸附反應器、二級強化吸附反應器以及所述流動床吸附反應器的出口處。
在優選的實施例中，所述流動床吸附反應器內裝填活性焦吸附劑。
在優選的實施例中，所述活性焦吸附劑的填裝高度為500～1000mm。
在優選的實施例中，所述活性焦吸附劑的粒徑處于2-8mm。
由上述技術方案可知，本發明提供一種工業廢水深度處理系統，針對經過膜再次濃縮處理后的高鹽化工廢水，本發明旨在提出一種高鹽廢水強化吸附深度處理的裝置及方法，選用軟化除硬+中和調節+混凝沉淀+強化吸附組合工藝深度處理經過膜濃縮后的高鹽化工廢水。此組合工藝的完美結合最大程度的解決上述技術背景中提到的硬度及COD指標過高嚴重影響后端膜系統的穩定運行，同時影響系統回收率的問題。此外，本發明利用吸附劑的黏度來作為反饋判斷的依據，可以根據經驗來確定出黏度與吸附飽和度的對應關系，當黏度高于設定閾值之后，則可以確定吸附劑處于飽和狀態，進而流動床內的吸附劑為飽和狀態，本發明強化吸附為流動吸附床與兩級固定吸附床串聯應用，在處理過程中，兩級固定吸附床的吸附劑飽和后作為流動吸附床的補充吸附劑，使各級吸附劑達到最大吸附飽和作用，并且此發明可保證整個組合工藝是連續穩定運行的，本發明在保證吸附效果的同時可發幅度減小吸附成本。
（發明人：李會(huì )娟;梁琪;趙磊;張恩碩;梁愛鳳）
