公布日：2022.04.22
申請日：2022.01.19
分類號：C02F3/30(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要

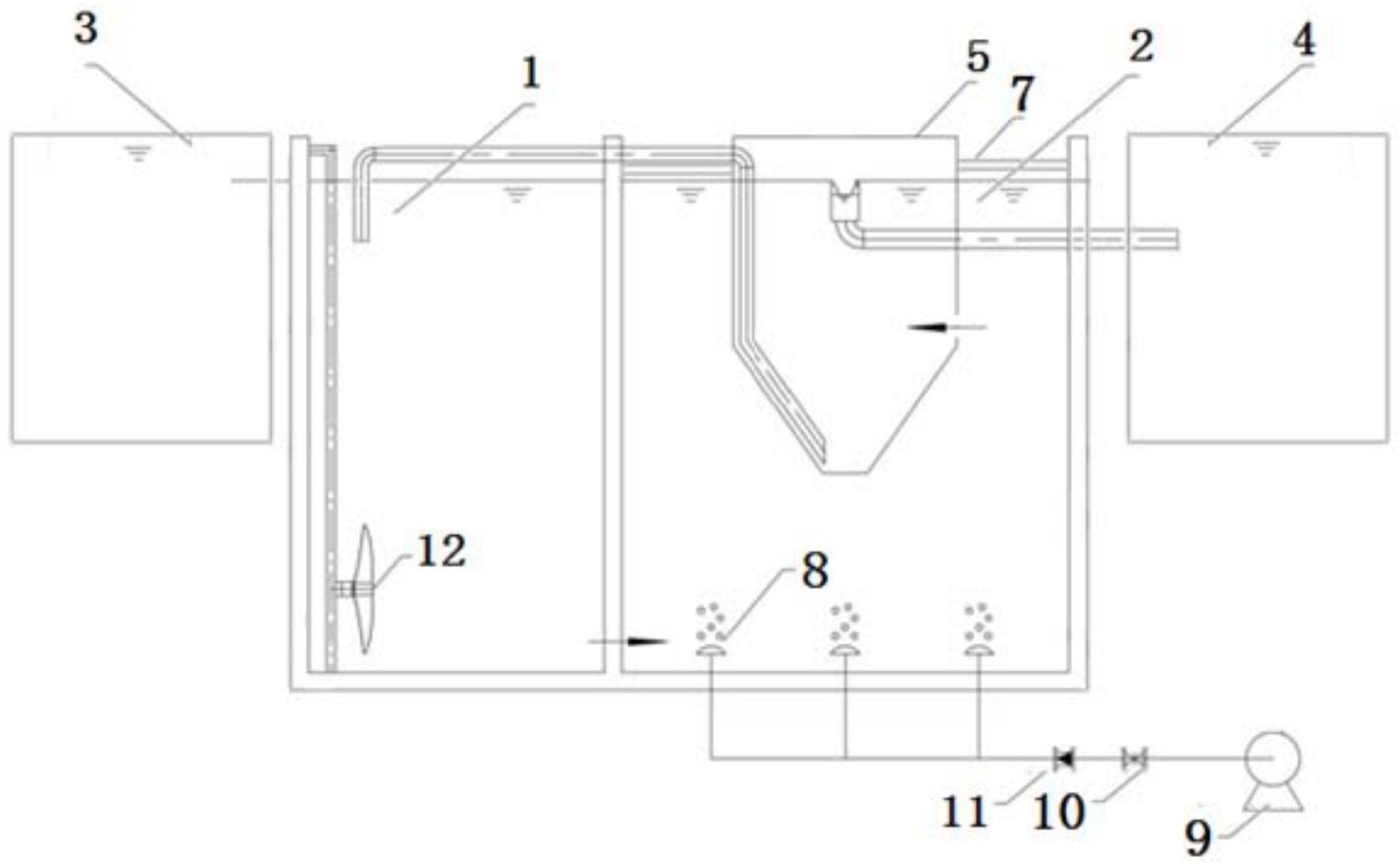

本發明提供一種連續流好氧顆粒污泥生化系統，包括缺氧池和曝氣池，缺氧池的出水端和曝氣池的入水端串聯，在所述缺氧池內接種一定濃度的普通絮狀污泥，在所述曝氣池內設置有培養好氧顆粒污泥的生物選擇器，培養出的好氧顆粒污泥連續回流至所述缺氧池中。本發明利用連續流的條件不斷培養好氧顆粒污泥，運行簡單，操作簡便，提高了生化池的處理效率，尤其適合于大型水廠處理。
權利要求書
1.一種連續流好氧顆粒污泥生化系統，包括缺氧池和曝氣池，缺氧池的出水端和曝氣池的入水端串聯，其特征在于：在所述缺氧池內利用實際污水為培養基質，接種一定濃度的絮狀污泥；在所述曝氣池內設置有培養好氧顆粒污泥的生物選擇器，所述生物選擇器利用自下而上的水流特征，培養好氧顆粒污泥，并將好氧顆粒污泥連續回流至所述缺氧池中；所述生物選擇器安裝在曝氣池內上部位置，所述生物選擇器上端高于所述曝氣池水位；所述生物選擇器內設置有進水區、集水區和污泥回流區，所述進水區和集水區位于所述生物選擇器上部，所述污泥回流區位于所述生物選擇器底部；所述進水區設置有進水口和控制閘門，所述控制閘門控制進水口的開度，所述進水口位于所述曝氣池的水位以下；所述污泥回流區底部是V型槽形狀，所述污泥回流區設置有污泥回流管，所述污泥回流管一端伸入所述V型槽底部，另一端伸出所述生物選擇器和曝氣池，至缺氧池；所述污泥回流管連接氣提回流裝置；所述進水區還設置有擋板二，所述擋板二設置于所述進水口內側，與所述進水口之間具有一定間隙，形成氣泡釋放區域；所述擋板二底部與所述生物選擇器底部留有一定間隙；所述進水區的進水口是由所述生物選擇器的一個側壁開口而成，所述控制閘門可上下移動地設置在所述進水口側面；通過所述控制閘門控制進入所述生物選擇器的水量，進而控制生物選擇器表面水力負荷為1.5～5.0m3/(m2·h)。
2.根據權利要求1所述的連續流好氧顆粒污泥生化系統，其特征在于：所述生物選擇器利用曝氣池中的污水培養好氧顆粒污泥，所述污水經過培養好氧顆粒污泥后排出所述曝氣池，至下級處理單元。
3.根據權利要求1所述的連續流好氧顆粒污泥生化系統，其特征在于：所述生化系統中并排設置多組缺氧池和曝氣池。
4.根據權利要求1所述的連續流好氧顆粒污泥生化系統，其特征在于：所述曝氣池內設置有多臺生物選擇器。
5.根據權利要求1所述的連續流好氧顆粒污泥生化系統，其特征在于：所述集水區設置有集水槽和出水管，所述集水槽設置有出水堰，所述出水管一端連接于所述集水槽底部的出水口，另一端伸出所述生物選擇器和曝氣池，至下級處理單元。
發明內容
為此，本發明提供一種連續流好氧顆粒污泥生化系統，該系統是利用連續流的條件，將絮狀活性污泥培養成好氧顆粒污泥，然后再循環到缺氧池中再利用的過程，使缺氧池內形成貧-富交替的污泥微環境，提高生化池內污泥濃度，進而提高生物處理效率。
因此本發明所采用的技術方案如下：
一種連續流好氧顆粒污泥生化系統，包括缺氧池和曝氣池，缺氧池的出水端和曝氣池的入水端串聯，其特征在于：
在所述缺氧池內利用實際污水為培養基質，接種一定濃度的絮狀污泥；
在所述曝氣池內設置有培養好氧顆粒污泥的生物選擇器，所述生物選擇器利用自下而上的水流特征，培養好氧顆粒污泥，并將好氧顆粒污泥連續回流至所述缺氧池中。
進一步地：所述生物選擇器利用曝氣池中的污水培養好氧顆粒污泥，所述污水經過培養好氧顆粒污泥后排出所述曝氣池，至下級處理單元。
進一步地：所述生化系統中并排設置多組缺氧池和曝氣池。
進一步地：所述曝氣池內設置有多臺生物選擇器。
進一步地：本發明提供這樣一種生物選擇器：
所述生物選擇器安裝在曝氣池內上部位置，生物選擇器上端高于所述曝氣池水位；
所述生物選擇器內設置有進水區、集水區和污泥回流區，所述進水區和集水區位于所述生物選擇器上部，所述污泥回流區位于所述生物選擇器底部；
所述進水區設置有進水口和控制閘門，所述控制閘門控制進水口的開度，所述進水口位于所述曝氣池的水位以下；
所述污泥回流區底部是V型槽形狀，所述污泥回流區設置有污泥回流管，所述污泥回流管一端伸入所述V型槽底部，另一端伸出所述生物選擇器和曝氣池，至缺氧池。
進一步地：所述污泥回流管連接氣提回流裝置，采用氣提回流方式回流。
進一步地：所述進水區的進水口是由所述生物選擇器的一個側壁開口而成，所述控制閘門可上下移動地設置在所述進水口側面。
進一步地：
所述進水區還設置有擋板二，所述擋板二設置于所述進水口內側，與所述進水口之間具有一定間隙，形成氣泡釋放區域；所述擋板二底部與所述生物選擇器底部留有一定間隙。
進一步地：所述集水區設置有集水槽和出水管，所述集水槽設置有出水堰，所述出水管一端連接于所述集水槽底部的出水口，另一端伸出所述生物選擇器和曝氣池，至下級處理單元。
本發明其相比于現有技術體現了如下的技術效果：
1、本發明在連續流的條件下不斷培養好氧顆粒污泥，連續進、出水，運行簡單，操作簡便。
2、系統內培養的好氧顆粒污泥沉降速率高，可在生化系統內保持較高的污泥濃度，市政污水可維持6-10g/L的污泥濃度，工業污水可維持12-15g/L的污泥濃度，具有同步脫氮除磷的功能，提高生物處理效率。
3、在系統內置一臺或多臺生物選擇器，水流進入生物選擇器，充分利用設備內自下而上的水流特征，改善污泥性能，對好氧顆粒污泥有篩選作用，好氧顆粒污泥的產生率高。
4、本發明采用氣提回流的方式，回流不破壞好氧顆粒污泥的性狀�？刂迫毖醭厍岸说牡孜餄舛�，將生化系統末端的好氧顆粒污泥回流至缺氧池前端，在生化系統內創(chuàng )造好氧顆粒污泥貧-富營養交替的微環境，為培養好氧顆粒污泥提供了條件。
5、本發明提供一種培養好氧顆粒污泥的生物選擇器，底部設置V型槽結構的污泥回流區，水流從側部進入生物選擇器，充分利用先自上而下，再自下而上流動的水流特征，改善污泥特性，對好氧顆粒污泥有很好的沉降和篩選作用。
（發明人：劉瑞陽;鄭平萍;張凱淵;田芳）
