公布日：2023.05.16
申請日：2023.01.13
分類號：C02F3/10(2023.01)I
摘要
本發明屬于污水去污除臭技術領域，尤其涉及一種污水廠生物除臭裝置，它包括支架、錐形進出管、底部安裝殼、弧形蓋板、第一電動推桿、電機、渦狀片、安裝軸、第二電動推桿，本發明中渦狀片可以適應不同大小的底部安裝殼，對于相對較小的底部安裝殼時，可以控制渦狀片內外端相對旋轉使得渦狀片變緊；此時流入底部安裝殼內的流體的流阻相對較大，可用于臭味濃度大的流體；對于相對較大的底部安裝殼時，可以控制渦狀片內外端相對旋轉使得渦狀片變松；此時流入底部安裝殼內的流體的流阻相對較小，可用于臭味濃度小的流體。
權利要求書

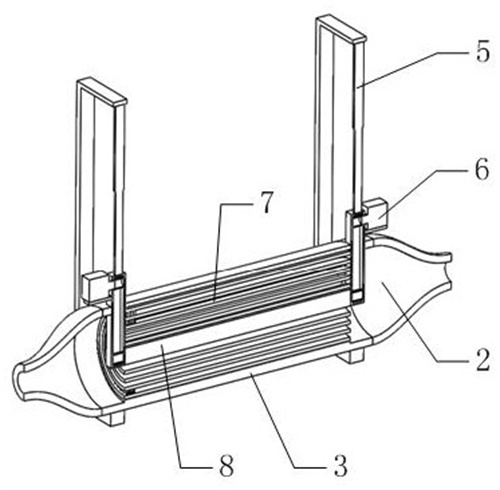

1.一種污水廠生物除臭裝置，其特征在于：它包括支架、錐形進出管、底部安裝殼、弧形蓋板、第一電動推桿、電機、渦狀片、安裝軸、第二電動推桿，其中底部安裝殼安裝在兩個對稱分布的支架上，弧形蓋板擺動安裝在底部安裝殼上端；底部安裝殼的兩端對稱的固定安裝有兩個錐形進出管；所述底部安裝殼內旋轉安裝有安裝軸和渦狀片，所述渦狀片的內端固定安裝在安裝軸上，所述支架上安裝有兩個能夠控制安裝軸兩端上下滑動的第一電動推桿，支架上安裝有兩個能夠控制渦狀片外端上下滑動的第二電動推桿；所述兩個第一電動推桿的輸出端固定安裝有兩個能夠控制安裝軸旋轉的電機；所述渦狀片上安裝有填充料結構。
2.根據權利要求1所述的一種污水廠生物除臭裝置，其特征在于：底部安裝殼為筒狀結構，底部安裝殼的上端中間區域處開有半圓缺口；弧形蓋板擺動安裝在底部安裝殼上端所開的半圓缺口處。
3.根據權利要求2所述的一種污水廠生物除臭裝置，其特征在于：所述半圓缺口的兩側對稱的開有兩個第一缺口和兩個第二缺口；兩個第一滑條對稱的滑動安裝在底部安裝殼上所開的兩個第一缺口處，安裝軸的兩端旋轉安裝在兩個第一滑條上，且位于底部安裝殼內；渦狀片的外端兩側對稱的固定安裝有兩個第二滑條，兩個第二滑條的上端穿出兩個第二缺口位于底部安裝殼的外側。
4.根據權利要求3所述的一種污水廠生物除臭裝置，其特征在于：所述第一滑條為中空結構，安裝軸的兩端對稱的固定安裝有兩個傳動軸，兩個傳動軸分別穿入兩個第一滑條內；兩個第一滑條的上端對稱的固定安裝有兩個電機，兩個電機的輸出軸分別穿出第一滑條內，兩個電機的輸出軸和兩個傳動轉軸上分別固定安裝有一個同步輪，位于同一第一滑條內的兩個第一同步輪之間通過一個同步帶傳動連接。
5.根據權利要求3所述的一種污水廠生物除臭裝置，其特征在于：所述兩個第一滑條的上端與兩個支架之間對稱的安裝有兩個第一電動推桿；所述兩個第二滑條的上端與兩個支架之間對稱的安裝有兩個第二電動推桿。
6.根據權利要求1所述的一種污水廠生物除臭裝置，其特征在于：所述填充料結構為毛刷；所述渦狀片的內外弧面上均均勻的安裝有多個毛刷。
7.根據權利要求1所述的一種污水廠生物除臭裝置，其特征在于：所述填充料結構為V型填充板；所述渦狀片的兩端分別開有兩個凹槽，兩個彈性安裝板通過四個凹槽可拆卸安裝在渦狀片的內外兩側；所述彈性安裝板上均勻的安裝有多個V型填充板，所述兩個彈性安裝板形成螺旋通道后，來流周向方向兩個彈性安裝板上所安裝的V型填充板之間錯排分布，且沿來流方向錯位分布；所述V型填充板上開有均勻分布的圓形孔。
發明內容
為了達到上述目的，本發明采用了下列技術方案：一種污水廠生物除臭裝置，它包括支架、錐形進出管、底部安裝殼、弧形蓋板、第一電動推桿、電機、渦狀片、安裝軸、第二電動推桿，其中底部安裝殼安裝在兩個對稱分布的支架上，弧形蓋板擺動安裝在底部安裝殼上端；底部安裝殼的兩端對稱的固定安裝有兩個錐形進出管；所述底部安裝殼內旋轉安裝有安裝軸和渦狀片，所述渦狀片的內端固定安裝在安裝軸上，所述支架上安裝有兩個能夠控制安裝軸兩端上下滑動的第一電動推桿，支架上安裝有兩個能夠控制渦狀片外端上下滑動的第二電動推桿；所述兩個第一電動推桿的輸出端固定安裝有兩個能夠控制安裝軸旋轉的電機。
所述渦狀片上安裝有填充料結構。
作為優選的方案，底部安裝殼為筒狀結構，底部安裝殼的上端中間區域處開有半圓缺口；弧形蓋板擺動安裝在底部安裝殼上端所開的半圓缺口處。
作為優選的方案，所述半圓缺口的兩側對稱的開有兩個第一缺口和兩個第二缺口；兩個第一滑條對稱的滑動安裝在底部安裝殼上所開的兩個第一缺口處，安裝軸的兩端旋轉安裝在兩個第一滑條上，且位于底部安裝殼內；渦狀片的外端兩側對稱的固定安裝有兩個第二滑條，兩個第二滑條的上端穿出兩個第二缺口位于底部安裝殼的外側。
作為優選的方案，所述第一滑條為中空結構，安裝軸的兩端對稱的固定安裝有兩個傳動軸，兩個傳動軸分別穿入兩個第一滑條內；兩個第一滑條的上端對稱的固定安裝有兩個電機，兩個電機的輸出軸分別穿出第一滑條內，兩個電機的輸出軸和兩個傳動轉軸上分別固定安裝有一個同步輪，位于同一第一滑條內的兩個第一同步輪之間通過一個同步帶傳動連接。
作為優選的方案，所述兩個第一滑條的上端與兩個支架之間對稱的安裝有兩個第一電動推桿；所述兩個第二滑條的上端與兩個支架之間對稱的安裝有兩個第二電動推桿。
作為優選的方案，所述填充料結構為毛刷；所述渦狀片的內外弧面上均均勻的安裝有多個毛刷。
作為優選的方案，所述填充料結構為V型填充板；所述渦狀片的兩端分別開有兩個凹槽，兩個彈性安裝板通過四個凹槽可拆卸安裝在渦狀片的內外兩側；所述彈性安裝板上均勻的安裝有多個V型填充板，所述兩個彈性安裝板形成螺旋通道后，來流周向方向兩個彈性安裝板上所安裝的V型填充板之間錯排分布，且沿來流方向錯位分布；所述V型填充板上開有均勻分布的圓形孔。
與現有的技術相比，本發明的優點在于：1、本發明中渦狀片可以適應不同大小的底部安裝殼，對于相對較小的底部安裝殼時，可以控制渦狀片內外端相對旋轉使得渦狀片變緊；此時流入底部安裝殼內的流體的流阻相對較大，可用于臭味濃度大的流體；對于相對較大的底部安裝殼時，可以控制渦狀片內外端相對旋轉使得渦狀片變松；此時流入底部安裝殼內的流體的流阻相對較小，可用于臭味濃度小的流體。
2、本發明在清理狀態時，會(huì )將渦狀片取出，控制渦狀片的內端旋轉，使得渦狀片變松，渦狀片中相鄰片體之間的間隙變大，這樣可以方便對渦狀片及其上安裝的填充料結構進行清理或者更換。
（發明人：王勇;劉苗苗;湯群龍;呂學金;許華珍;柳華鋒）
