公布日：2023.06.13
申請日：2023.05.15
分類號：C12M1/02(2006.01)I;C12M1/36(2006.01)I;C12M1/38(2006.01)I;C12M1/00(2006.01)I;C02F3/34(2023.01)I;C12N1/00(2006.01)I
摘要
本發明公開一種污水生態治理用微生物培養裝置及方法，涉及微生物培養設備技術領域。包括培養箱，其中培養箱上設置有污水管、糞便水管，污水管上連接有內污水管，內污水管設置在培養箱內，培養箱上還設置有清水管，培養箱底部設置有溫控組件，培養箱內設置有浮動組件、橫向刮板組件以及縱向刮板組件，橫向刮板組件和縱向刮板組件相互配合，培養箱上設置有開關組件，開關組件同時與內污水管、糞便水管、清水管、浮動組件以及橫向刮板組件連接，培養箱底面上設置有排料口，排料口處設置有收集盤，本發明通過設置的開關組件，能夠自動控制清水、污水以及糞便水的進量，并且通過正向以及反向的驅動，能夠實現各個機構的復位操作。
權利要求書

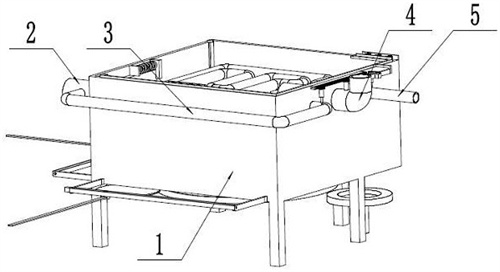

1.一種污水生態治理用微生物培養裝置，包括培養箱（1），所述培養箱（1）上設置有污水管（2）、糞便水管（4），所述污水管（2）上連接有內污水管（3），內污水管（3）設置在培養箱（1）內，培養箱（1）上還設置有清水管（5），其特征在于：所述培養箱（1）底部設置有溫控組件，培養箱（1）內設置有浮動組件、橫向刮板組件以及縱向刮板組件，橫向刮板組件和縱向刮板組件相互配合，培養箱（1）上設置有開關組件，開關組件同時與內污水管（3）、糞便水管（4）、清水管（5）、浮動組件以及橫向刮板組件連接，培養箱（1）底面上設置有排料口，排料口處設置有收集盤（50），收集盤（50）設置在收集盤電缸（49）的活塞桿上，收集盤電缸（49）設置在培養箱（1）上；所述開關組件包括滑動設置在培養箱（1）上的連桿彈簧（24），連桿彈簧（24）一端與開關齒條接觸配合，開關齒條滑動設置在開關支架（25）上，開關支架（25）設置在培養箱（1）外側，開關支架（25）上還設置有開關電機（26），開關電機（26）的輸出軸通過傳動皮帶一（27）與開關齒輪一（28）連接，開關齒輪一（28）通過棘輪機構設置在閥門一的開關上，閥門一設置在清水管（5）上，開關齒輪一（28）同時與開關齒條配合，開關齒條還與傳動齒輪（30）配合，傳動齒輪（30）轉動設置在開關支架（25）上，傳動齒輪（30）還與傳動齒條（29）配合，傳動齒條（29）滑動設置在培養箱（1）上，傳動齒條（29）還與開關齒輪二（31）和開關齒輪三（32）配合，開關齒輪二（31）和開關齒輪三（32）通過棘輪機構分別設置在閥門二和閥門三上，閥門二設置在糞便水管（4）上，閥門三設置在內污水管（3）上；所述連桿彈簧（24）通過復位連桿（23）滑動設置在培養箱（1）上，且連桿彈簧（24）另一端上設置有復位斜塊（22）；所述溫控組件包括固定設置在培養箱（1）底部的加熱盤（6），加熱盤（6）與培養箱（1）之間留有空隙，培養箱（1）上還設置有溫控支架（7），溫控支架（7）上設置有溫控電機（8），溫控電機（8）的輸出軸與溫控絲杠（9）連接，溫控絲杠（9）轉動設置在溫控支架（7）上，溫控絲杠（9）與溫控滑座（10）構成螺紋連接，溫控滑座（10）滑動設置在溫控支架（7）上，溫控滑座（10）上滑動設置有隔溫板控制桿（12），隔溫板控制桿（12）一端上設置有隔溫板（11），隔溫板（11）位于隔溫板控制桿（12）靠近加熱盤（6）的一端；所述浮動組件包括滑動設置在培養箱（1）的內壁上的浮塊（13），浮塊（13）上設置有滑門斜塊（14），滑門斜塊（14）與滑門（15）一端接觸配合，滑門（15）與滑門斜塊（14）接觸的一端為斜面，滑門（15）通過滑門彈簧（16）滑動設置在培養箱（1）的內壁上，滑門（15）用于擋住污水管（2），滑門（15）的另一端上設置有滑門卡塊（17），滑門卡塊（17）與限位卡塊（18）接觸配合，限位卡塊（18）通過卡塊彈簧（19）滑動設置在培養箱（1）的內壁上，限位卡塊（18）滑動方向垂直于滑門（15），限位卡塊（18）上側與卡塊連接桿（20）連接，卡塊連接桿（20）頂端設置有觸發斜塊一（21），觸發斜塊一（21）與復位斜塊（22）接觸配合。
2.根據權利要求1所述的一種污水生態治理用微生物培養裝置，其特征在于：所述內污水管（3）和清水管（5）上均設置有多個噴頭。
3.根據權利要求1所述的一種污水生態治理用微生物培養裝置，其特征在于：所述復位斜塊（22）與浮動組件配合，連桿彈簧（24）與開關組件接觸的一端同時與復位桿（47）一端連接，復位桿（47）通過復位桿彈簧（48）滑動設置在培養箱（1）上，復位桿（47）另一端設置為斜面且與橫向刮板組件配合。
4.根據權利要求3所述的一種污水生態治理用微生物培養裝置，其特征在于：所述橫向刮板組件包括設置在培養箱（1）內的刮板導桿一（38），刮板導桿一（38）上滑動設置有刮板支架（33），刮板支架（33）上設置有刮板電機（34），刮板支架（33）底部設置有橫向刮板（37），橫向刮板（37）與培養箱（1）內底面接觸配合，刮板電機（34）的輸出軸上設置有刮板齒輪一（35），刮板齒輪一（35）與刮板齒條（36）配合，刮板齒條（36）設置在培養箱（1）內壁上，刮板支架（33）頂端設置有觸發斜塊二（39），觸發斜塊二（39）與復位桿（47）接觸配合。
5.根據權利要求4所述的一種污水生態治理用微生物培養裝置，其特征在于：所述縱向刮板組件包括轉動設置在培養箱（1）內的刮板齒輪二（40），刮板齒輪二（40）與刮板齒輪一（35）配合，刮板齒輪二（40）下側與傳動皮帶二（41）一端連接，傳動皮帶二（41）另一端與刮板錐齒輪一（42）連接，刮板錐齒輪一（42）轉動設置在培養箱（1）內，刮板錐齒輪一（42）與刮板錐齒輪二（43）配合，刮板錐齒輪二（43）同軸設置在刮板絲杠（44）上，刮板絲杠（44）轉動設置在培養箱（1）內，培養箱（1）內還設置有刮板導桿二（46），刮板導桿二（46）上滑動設置有縱向刮板（45），縱向刮板（45）與刮板絲杠（44）構成螺紋配合，縱向刮板（45）與培養箱（1）內底面接觸配合。
6.一種污水生態治理用微生物培養方法，其特征在于，使用上述權利要求1-5中任一項所述的微生物培養裝置，具體步驟包括：S1，將污水排入到培養箱（1）中；S2，對污水進行脫水形成干污泥；S3，添加適量清水將干污泥打濕，并加入污水和糞便水對污泥內的微生物進行培養，使其形成活性污泥；S4，對培養好的活性污泥進行蒸干，形成高濃度微生物群；S5，將微生物通過橫向刮板組件和縱向刮板組件集中收集到收集盤（50）上進行收集。
發明內容
針對上述技術問題，本發明提供一種污水生態治理用微生物培養裝置，包括培養箱，所述培養箱上設置有污水管、糞便水管，所述污水管上連接有內污水管，內污水管設置在培養箱內，培養箱上還設置有清水管，所述培養箱底部設置有溫控組件，培養箱內設置有浮動組件、橫向刮板組件以及縱向刮板組件，橫向刮板組件和縱向刮板組件相互配合，培養箱上設置有開關組件，開關組件同時與內污水管、糞便水管、清水管、浮動組件以及橫向刮板組件連接，培養箱底面上設置有排料口，排料口處設置有收集盤，收集盤設置在收集盤電缸的活塞桿上，收集盤電缸設置在培養箱上，所述開關組件包括滑動設置在培養箱上的連桿彈簧，連桿彈簧一端與開關齒條接觸配合，開關齒條滑動設置在開關支架上，開關支架設置在培養箱外側，開關支架上還設置有開關電機，開關電機的輸出軸通過傳動皮帶一與開關齒輪一連接，開關齒輪一通過棘輪機構設置在閥門一的開關上，閥門一設置在清水管上，開關齒輪一同時與開關齒條配合，開關齒條還與傳動齒輪配合，傳動齒輪轉動設置在開關支架上，傳動齒輪還與傳動齒條配合，傳動齒條滑動設置在培養箱上，傳動齒條還與開關齒輪二和開關齒輪三配合，開關齒輪二和開關齒輪三通過棘輪機構分別設置在閥門二和閥門三上，閥門二設置在糞便水管上，閥門三設置在內污水管上。
進一步地，所述內污水管和清水管上均設置有多個噴頭。
進一步地，所述連桿彈簧通過復位連桿滑動設置在培養箱上，且連桿彈簧另一端上設置有復位斜塊，復位斜塊與浮動組件配合，連桿彈簧與開關組件接觸的一端同時與復位桿一端連接，復位桿通過復位桿彈簧滑動設置在培養箱上，復位桿另一端設置為斜面且與橫向刮板組件配合。
進一步地，所述溫控組件包括固定設置在培養箱底部的加熱盤，加熱盤與培養箱之間留有空隙，培養箱上還設置有溫控支架，溫控支架上設置有溫控電機，溫控電機的輸出軸與溫控絲杠連接，溫控絲杠轉動設置在溫控支架上，溫控絲杠與溫控滑座構成螺紋連接，溫控滑座滑動設置在溫控支架上，溫控滑座上滑動設置有隔溫板控制桿，隔溫板控制桿一端上設置有隔溫板，隔溫板位于隔溫板控制桿靠近加熱盤的一端。
進一步地，所述浮動組件包括滑動設置在培養箱的內壁上的浮塊，浮塊上設置有滑門斜塊，滑門斜塊與滑門一端接觸配合，滑門與滑門斜塊接觸的一端為斜面，滑門通過滑門彈簧滑動設置在培養箱的內壁上，滑門用于擋住污水管，滑門的另一端上設置有滑門卡塊，滑門卡塊與限位卡塊接觸配合，限位卡塊通過卡塊彈簧滑動設置在培養箱的內壁上，限位卡塊滑動方向垂直于滑門，限位卡塊上側與卡塊連接桿連接，卡塊連接桿頂端設置有觸發斜塊一，觸發斜塊一與復位斜塊接觸配合。
進一步地，所述橫向刮板組件包括設置在培養箱內的刮板導桿一，刮板導桿一上滑動設置有刮板支架，刮板支架上設置有刮板電機，刮板支架底部設置有橫向刮板，橫向刮板與培養箱內底面接觸配合，刮板電機的輸出軸上設置有刮板齒輪一，刮板齒輪一與刮板齒條配合，刮板齒條設置在培養箱內壁上，刮板支架頂端設置有觸發斜塊二，觸發斜塊二與復位桿接觸配合。
進一步地，所述縱向刮板組件包括轉動設置在培養箱內的刮板齒輪二，刮板齒輪二與刮板齒輪一配合，刮板齒輪二下側與傳動皮帶二一端連接，傳動皮帶二另一端與刮板錐齒輪一連接，刮板錐齒輪一轉動設置在培養箱內，刮板錐齒輪一與刮板錐齒輪二配合，刮板錐齒輪二同軸設置在刮板絲杠上，刮板絲杠轉動設置在培養箱內，培養箱內還設置有刮板導桿二，刮板導桿二上滑動設置有縱向刮板，縱向刮板與刮板絲杠構成螺紋配合，縱向刮板與培養箱內底面接觸配合。
本發明還提供一種污水生態治理用微生物培養方法，具體使用上述的微生物培養裝置，具體步驟包括：
S1，將污水排入到培養箱中。
S2，對污水進行脫水形成干污泥。
S3，添加適量清水將干污泥打濕，并加入污水和糞便水對污泥內的微生物進行培養，使其形成活性污泥。
S4，對培養好的活性污泥進行蒸干，形成高濃度微生物群。
S5，將微生物通過橫向刮板組件和縱向刮板組件集中收集到收集盤上進行收集。
本發明與現有技術相比的有益效果是：（1）本發明通過設置的浮動組件，能夠實現滑門的自動關閉，能夠自動控制污水進量，防止污水溢出；（2）本發明通過設置的溫控組件，能夠控制培養箱的溫度，并且能夠對污水進行蒸干，同時還能夠調節局部區域的溫度，防止個別菌種因為溫度的變化失活；（3）本發明通過設置的開關組件，能夠自動控制清水、污水以及糞便水的進量，并且通過正向以及反向的驅動，能夠實現各個機構的復位操作；（4）本發明設置的橫向刮板機構以及縱向刮板機構，能夠將蒸干的高濃度微生物群，有效地收集起來。
（發明人：薛飛;郭芳坤;宋迪;趙少俊;余剛）
