公布日：2023.05.05
申請日：2023.02.08
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)I;B01D53/14(2006.01)I;B01D19/02(2006.01)I;B01D25/12(2006.01)I;C02F101/20(2006.01)N;C02F103/16(2006.01)N
摘要
本發明公開了一種酸性廢水除砷系統，該裝置包括：酸水儲罐；一級密閉管式反應器，其進口端與酸水儲罐的出口端連接；氣液分離器，其進口端與一級密閉管式反應器的出口端連接；二級反應槽，其進口端與氣液分離器的出口端連接；三級反應槽，其進口端與二級反應槽的出口端連接；濃密機，其進口端與三級反應槽的出口端連接；渣漿脫氣塔，其進口端與濃密機的底部排液口連接；壓濾機，其進口端與渣漿脫氣塔的底部出液口連接；除砷后液罐，分別與濃密機的頂部溢流口和壓濾機的出口端連接。本發明還公開了一種酸性廢水除砷方法，包括如下步驟：步驟A、藥劑配置；步驟B、一級除砷；步驟C、二級除砷；步驟D、三級除砷；步驟E、渣液分離。
權利要求書

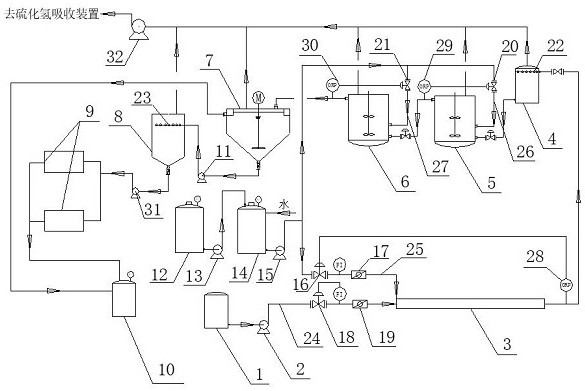

1.一種酸性廢水除砷系統，其特征在于，包括：酸水儲罐（1）；一級密閉管式反應器（3），其進口端與酸水儲罐（1）的出口端連接；氣液分離器（4），其進口端與一級密閉管式反應器（3）的出口端連接；二級反應槽（5），其進口端與氣液分離器（4）的出口端連接；三級反應槽（6），其進口端與二級反應槽（5）的出口端連接；濃密機（7），其進口端與三級反應槽（6）的出口端連接；渣漿脫氣塔（8），其進口端與濃密機（7）的底部排液口連接；壓濾機（9），其進口端與渣漿脫氣塔（8）的底部出液口連接；除砷后液罐（10），分別與濃密機（7）的頂部溢流口和壓濾機（9）的出口端連接；NaHS儲槽（12）；NaHS配置罐（14），其進口端與NaHS儲槽（12）的出口端連接，其出口端分別與一級密閉管式反應器（3）上的一級NaHS投加管（25）和二級反應槽（5）上的二級NaHS投加管（26）以及三級反應槽（6）上的三級NaHS投加管（27）連接。
2.根據權利要求1所述的一種酸性廢水除砷系統，其特征在于，所述酸水儲罐（1）與一級密閉管式反應器（3）之間通過一級酸水輸送管（24）連接，一級酸水輸送管（24）上依次設置有酸水泵（2）、酸水調節閥（18）和酸水逆止閥（19）。
3.根據權利要求1所述的一種酸性廢水除砷系統，其特征在于，所述二級NaHS投加管（26）上設置有二級NaHS投加閥（20），二級反應槽（5）的出口端上設置有二級ORP計（29），二級NaHS投加閥（20）與二級ORP計（29）聯鎖；所述三級NaHS投加管（27）上設置有三級NaHS投加閥（21），三級反應槽（6）的出口端上設置有三級ORP計（30），三級NaHS投加閥（21）與三級ORP計（30）聯鎖。
4.根據權利要求1所述的一種酸性廢水除砷系統，其特征在于，所述渣漿脫氣塔（8）內設置有脫氣塔噴頭（23），脫氣塔噴頭（23）通過濃密機底流泵（11）與濃密機（7）的底部排液口連接。
5.根據權利要求1所述的一種酸性廢水除砷系統，其特征在于，所述渣漿脫氣塔（8）的底部出液口通過壓濾機進液泵（31）與壓濾機（9）的進口端連接。
6.根據權利要求1所述的一種酸性廢水除砷系統，其特征在于，所述NaHS儲槽（12）的出口端通過NaHS配置泵（13）與NaHS配置罐（14）的進口端連接，NaHS配置罐（14）的出口端上設置有NaHS投加泵（15）。
7.根據權利要求6所述的一種酸性廢水除砷系統，其特征在于，所述NaHS投加泵（15）依次通過一級NaHS投加閥（16）和NaHS逆止閥（17）與一級NaHS投加管（25）連接，并且，一級NaHS投加閥（16）與一級密閉管式反應器（3）的出口端上的一級ORP計（28）聯鎖，所述NaHS投加泵（15）還與二級NaHS投加管（26）連接。
8.根據權利要求1所述的一種酸性廢水除砷系統，其特征在于，所述氣液分離器（4）內部設置有氣液分離器噴頭（22）。
9.根據權利要求1所述的一種酸性廢水除砷系統，其特征在于，所述氣液分離器（4）、二級反應槽（5）、三級反應槽（6）、濃密機（7）和渣漿脫氣塔（8）的頂部均設置有排氣口，排氣口均通過管路與脫氣風機（32）連接，脫氣風機（32）的出氣端與硫化氫吸收裝置連接。10.一種酸性廢水除砷方法，其特征在于，包括如下步驟：步驟A、藥劑配置：打開NaHS配置罐（14）上部加水閥，加水，啟動NaHS配置泵（13），將NaHS儲槽（12）內高濃度NaHS送入NaHS配置罐（14），打開NaHS配置罐（14）內的攪拌裝置，使NaHS溶液混合均勻，配置10%濃度NaHS溶液；步驟B、一級除砷：酸水儲罐（1）內高砷廢水經酸水泵（2）送入一級密閉管式反應器（3），通過一級密閉管式反應器（3）出口反應液的ORP值調節一級NaHS投加閥（16）開度，控制進入一級密閉管式反應器（3）內的NaHS流量，大部分砷與NaHS反應生成As2S3沉淀，完成一級除砷，除砷的主反應在一級密閉管式反應器（3）內完成，避免了硫化氫外逸，一級密閉管式反應器（3）出口的反應液進入氣液分離器（4），在負壓操作條件下通過氣液分離器噴頭（22）自上而下噴淋，反應液中的硫化氫氣體析出經脫氣風機（32）送往硫化氫吸收裝置；步驟C、二級除砷：氣液分離器（4）出口的一級除砷液進入二級反應槽（5）底部，通過二級反應槽（5）出口反應液的ORP值調節二級NaHS投加閥（20）開度，控制進入二級反應槽（5）內的NaHS流量，一級除砷液與NaHS在反應槽攪拌槳的作用下混合均勻，進一步去除廢水中的砷，完成二級除砷，二級反應槽（5）內的硫化氫氣體通過脫氣風機（32）送入硫化氫尾氣吸收裝置；步驟D、三級除砷：二級反應槽（5）出口的二級除砷液進入三級反應槽（6）底部，通過三級反應槽（6）出口反應液的ORP值調節三級NaHS投加閥（21）開度，控制進入三級反應槽（6）內的NaHS流量，二級除砷液與NaHS在反應槽攪拌槳的作用下混合均勻，最終去除廢水中殘存的砷，完成三級除砷，三級反應槽（6）內的硫化氫氣體通過脫氣風機（32）送入硫化氫尾氣吸收裝置；步驟E、渣液分離：三級反應槽（6）出口的三級除砷液進入濃密機（7）沉降，進行固液分離，濃密機（7）上部溢流清液進入除砷后液罐（10），濃密機（7）底部沉降的硫化砷渣漿進入渣漿脫氣塔（8），經脫氣塔噴頭（23）自上而下噴淋，在負壓條件下渣漿中的硫化氫解吸進入硫化氫尾氣吸收裝置吸收，脫除硫化氫后的渣漿經壓濾機進液泵（31）送至壓濾機（9）壓濾，壓濾機清液進入除砷后液罐（10），可送至用水單元回用，硫化砷渣送危廢處置單位處理。
發明內容
針對上述技術問題，本發明提供了一種酸性廢水除砷系統。
為了實現上述目的，本發明的技術方案具體如下：一種酸性廢水除砷系統，包括：酸水儲罐；一級密閉管式反應器，其進口端與酸水儲罐的出口端連接；氣液分離器，其進口端與一級密閉管式反應器的出口端連接；二級反應槽，其進口端與氣液分離器的出口端連接；三級反應槽，其進口端與二級反應槽的出口端連接；濃密機，其進口端與三級反應槽的出口端連接；渣漿脫氣塔，其進口端與濃密機的底部排液口連接；壓濾機，其進口端與渣漿脫氣塔的底部出液口連接；除砷后液罐，分別與濃密機的頂部溢流口和壓濾機的出口端連接；NaHS儲槽；NaHS配置罐，其進口端與NaHS儲槽的出口端連接，其出口端分別與一級密閉管式反應器上的一級NaHS投加管和二級反應槽上的二級NaHS投加管以及三級反應槽上的三級NaHS投加管連接。
所述酸水儲罐與一級密閉管式反應器之間通過一級酸水輸送管連接，一級酸水輸送管上依次設置有酸水泵、酸水調節閥和酸水逆止閥。
所述二級NaHS投加管上設置有二級NaHS投加閥，二級反應槽的出口端上設置有二級ORP計，二級NaHS投加閥與二級ORP計聯鎖；所述三級NaHS投加管上設置有三級NaHS投加閥，三級反應槽的出口端上設置有三級ORP計，三級NaHS投加閥與三級ORP計聯鎖。
所述渣漿脫氣塔內設置有脫氣塔噴頭，脫氣塔噴頭通過濃密機底流泵與濃密機的底部排液口連接。
所述渣漿脫氣塔的底部出液口通過壓濾機進液泵與壓濾機的進口端連接。
所述NaHS儲槽的出口端通過NaHS配置泵與NaHS配置罐的進口端連接，NaHS配置罐的出口端上設置有NaHS投加泵。
所述NaHS投加泵依次通過一級NaHS投加閥和NaHS逆止閥與一級NaHS投加管連接，并且，一級NaHS投加閥與一級密閉管式反應器的出口端上的一級ORP計聯鎖，所述NaHS投加泵還與二級NaHS投加管連接。
所述氣液分離器內部設置有氣液分離器噴頭。
所述氣液分離器、二級反應槽、三級反應槽、濃密機和渣漿脫氣塔的頂部均設置有排氣口，排氣口均通過管路與脫氣風機連接，脫氣風機的出氣端與硫化氫吸收裝置連接。
本發明還提供了一種酸性廢水除砷方法，包括如下步驟：步驟A、藥劑配置：打開NaHS配置罐上部加水閥，加水，啟動NaHS配置泵，將NaHS儲槽內高濃度NaHS送入NaHS配置罐，打開NaHS配置罐內的攪拌裝置，使NaHS溶液混合均勻，配置10%濃度NaHS溶液；步驟B、一級除砷：酸水儲罐內高砷廢水經酸水泵送入一級密閉管式反應器，通過一級密閉管式反應器出口反應液的ORP值調節一級NaHS投加閥開度，控制進入一級密閉管式反應器內的NaHS流量，大部分砷與NaHS反應生成As2S3沉淀，完成一級除砷，除砷的主反應在一級密閉管式反應器內完成，避免了硫化氫外逸，一級密閉管式反應器出口的反應液進入氣液分離器，在負壓操作條件下通過氣液分離器噴頭自上而下噴淋，反應液中的硫化氫氣體析出經脫氣風機送往硫化氫吸收裝置；步驟C、二級除砷：氣液分離器出口的一級除砷液進入二級反應槽底部，通過二級反應槽出口反應液的ORP值調節二級NaHS投加閥開度，控制進入二級反應槽內的NaHS流量，一級除砷液與NaHS在反應槽攪拌槳的作用下混合均勻，進一步去除廢水中的砷，完成二級除砷，二級反應槽內的硫化氫氣體通過脫氣風機送入硫化氫尾氣吸收裝置；步驟D、三級除砷：二級反應槽出口的二級除砷液進入三級反應槽底部，通過三級反應槽出口反應液的ORP值調節三級NaHS投加閥開度，控制進入三級反應槽內的NaHS流量，二級除砷液與NaHS在反應槽攪拌槳的作用下混合均勻，最終去除廢水中殘存的砷，完成三級除砷，三級反應槽內的硫化氫氣體通過脫氣風機送入硫化氫尾氣吸收裝置；步驟E、渣液分離：三級反應槽出口的三級除砷液進入濃密機沉降，進行固液分離，濃密機上部溢流清液進入除砷后液罐，濃密機底部沉降的硫化砷渣漿進入渣漿脫氣塔，經脫氣塔噴頭自上而下噴淋，在負壓條件下渣漿中的硫化氫解吸進入硫化氫尾氣吸收裝置吸收，脫除硫化氫后的渣漿經壓濾機進液泵送至壓濾機壓濾，壓濾機清液進入除砷后液罐，可送至用水單元回用，硫化砷渣送危廢處置單位處理。
本發明的有益效果是：本發明流程簡單、運行可靠，實現了酸性廢水的高效安全除砷，通過設置一級密閉管式反應器、氣液分離器、二級反應槽、三級反應槽、濃密機、脫氣塔、壓濾機、除砷后液罐形成了三級梯度除砷系統，可處理高砷廢水；首先利用一級密閉管式反應器進行一級除砷，除砷的主反應在一級密閉管式反應器內完成，避免了硫化氫外逸；再利用二級反應槽進行二級除砷，進一步去除廢水中的砷；最終利用三級反應槽進行三級除砷，進一步去除廢水中殘存的砷；除砷反應液經濃密機沉降、壓濾機壓濾后將生成的硫化砷渣從系統移出；二級反應槽、三級反應槽、氣液分離器、濃密機、脫氣塔頂部設置脫氣管道，通過脫氣風機送入硫化氫尾氣吸收系統，避免硫化氫氣體外逸。
（發明人：毛艷麗;王科紅;劉世和;吳智娟;馬婷）
