公布日：2022.06.17
申請日：2022.03.11
分類號：C02F3/30(2006.01)I;C02F11/121(2019.01)I
摘要
本發明涉及污水處理技術領域，尤其是一種串聯濾池形式的多級AO接觸氧化生物處理裝置，針對現有技術中污水處理效率較低、污泥處置不方便的問題，現提出如下方案，其包括殼體，所述殼體的內側固接有兩個豎直設置的分隔板，殼體的內腔被兩個分隔板分隔成第一反應池、第二反應池和沉淀池，所述第二反應池位于第一反應池與沉淀池之間，所述殼體的外部安裝有供給組件，所述第一反應池與第二反應池內側分別安裝有多個組合型生物球形填料和多個纖維彈性生物填料。本發明結構合理，結構穩定，操作簡單，不僅有效的提高了污水的處理效率，還方便對污水處理過程中產生的污泥進行處理，使用方便，易于推廣使用。
權利要求書
1.一種串聯濾池形式的多級AO接觸氧化生物處理裝置，包括殼體（1），其特征在于，所述殼體（1）的內側固接有兩個豎直設置的分隔板（2），殼體（1）的內腔被兩個分隔板（2）分隔成第一反應池、第二反應池和沉淀池，所述第二反應池位于第一反應池與沉淀池之間，所述殼體（1）的外部安裝有供給組件，所述第一反應池與第二反應池內側分別安裝有多個組合型生物球形填料（5）和多個纖維彈性生物填料（6），所述沉淀池內側固接有底板（14）和溢流環（12），所述溢流環（12）位于底板（14）的頂部，所述底板（14）的底部固接有連接管（15），連接管（15）的底部套接有箱體（16），所述箱體（16）的一端與殼體（1）的內側壁固接，箱體（16）的內側安裝有推板（17），所述連接管（15）的底部安裝有與推板（17）相互配合的擋料板（21），所述推板（17）位于箱體（16）內側的一端與箱體（16）相互吻合，所述箱體（16）遠離連通口（28）的一端為敞開式結構，殼體（1）的內側安裝有水平設置的電動推桿（18），所述電動推桿（18）的伸長端延伸至箱體（16）的內側、并與推板（17）的外壁固接，所述箱體（16）遠離連通口（28）的一端內壁固接有限位環（25）；所述箱體（16）遠離連接管（15）的一端外部安裝有外殼（26），所述外殼（26）通過安裝在箱體（16）兩側外部的傳動桿（39）與推板（17）相互配合，所述箱體（16）遠離連接管（15）的一端底部與頂部分別開設有出料口（27）與連通口（28），所述出料口（27）與連通口（28）均與外殼（26）相配合，所述連通口（28）的正上方安裝有推料板（31），所述推料板（31）通過聯動組件與兩個傳動桿（39）相互配合；所述箱體（16）的頂部?jì)缺陂_(kāi)設有安裝槽（19），所述安裝槽（19）的內側固接有水平設置的第一導向桿（20），所述第一導向桿（20）遠離連接管（15）的一端外部滑動套設有第一彈簧（22），所述擋料板（21）活動套設在第一導向桿（20）的外部，所述擋料板（21）的貫穿安裝槽（19）延伸至連接管（15）的內側，所述箱體（16）的內側頂部開設有沿其長度方向設置、并與安裝槽（19）相連通的滑槽（23），所述擋料板（21）靠近第一彈簧（22）的一端底部固接有滑塊（24），所述滑塊（24）的底部貫穿滑槽（23）延伸至箱體（16）的內側、并與推板（17）相配合，所述箱體（16）的兩側外壁均固接有導向套（38），所述傳動桿（39）滑動套設在導向套（38）的內側，傳動桿（39）為U形結構，兩個所述傳動桿（39）的一端均延伸至箱體（16）的內側、并與推板（17）的外壁固接，兩個所述傳動桿（39）的另一端均通過卡接組件與外殼（26）連接；所述卡接組件包括固接在外殼（26）一側外部的卡接板（40）、開設在傳動桿（39）靠近外殼（26）一端底部的收容孔和安裝在收容孔內側的第二彈簧（41）與卡舌（42），所述卡舌（42）遠離第二彈簧（41）的一端延伸至收容孔的外部、并與卡接板（40）相互配合，所述卡接組件還包括開設在導向套（38）靠近外殼（26）一端的引導槽（43），所述引導槽（43）的底面為朝向外殼（26）傾斜向下設置的斜面，且引導槽（43）上開設與卡接板（40）相配合的收容槽（44）；所述殼體（1）的兩側內壁均轉動安裝有圓板（32），兩個所述圓板（32）之間固接有橫軸（33），所述橫軸（33）與兩個圓板（32）偏心設置，所述橫軸（33）上轉動安裝有多個豎桿（34），多個所述豎桿（34）的底部均與推料板（31）的頂部鉸接，所述底板（14）的底部固接有多個限位套（29），多個所述限位套（29）的內側均滑動有限位桿（30），多個所述限位桿（30）的底部均延伸至限位套（29）的底部、并與推料板（31）的頂部固接，所述聯動組件包括兩個聯動單元，兩個所述聯動單元均包括轉動安裝在殼體（1）內側的第一齒輪（45）、固接在第一齒輪（45）一側外部、并與第一齒輪（45）同軸設置的第二齒輪（46）和固接在圓板（32）遠離橫軸（33）一側、并與圓板（32）同軸設置的第三齒輪（47），所述傳動桿（39）的頂部開設有多個齒槽，所述第一齒輪（45）為缺齒輪、并與齒槽相配合，所述第二齒輪（46）與第三齒輪（47）之間套設有傳動鏈（48）；所述殼體（1）的兩側內壁均固接有限位塊（49），兩個所述限位塊（49）靠近外殼（26）的一側均固接有沿箱體（16）長度方向設轉動第二導向桿（50），兩個所述第二導向桿（50）的另一端均沿延伸至外殼（26）的內側、并與外殼（26）滑接，且兩個所述第二導向桿（50）的外部均活動套設有第三彈簧（51），所述殼體（1）的正面開設有出渣口（37），所述殼體（1）的內側底部固接有接水板（35）與導出板（36），所述接水板（35）位于箱體（16）的正下方、并朝向推板（17）傾斜設置，所述導出板（36）位于出料口（27）的正下方、并與出渣口（37）對應設置。
2.根據權利要求1所述的一種串聯濾池形式的多級AO接觸氧化生物處理裝置，其特征在于，所述殼體（1）的一端頂部安裝有與第一反應池相連通的進水管（3），所述殼體（1）遠離進水管（3）的一端套接有與溢流環（12）相互配合的出水管（13），所述第一反應池的內側固接有多個導流板（4），多個所述導流板（4）交替分布，多個所述組合型生物球形填料（5）分別安裝在多個導流板（4）的底部，多個所述組合型生物球形填料（5）和多個纖維彈性生物填料（6）均豎直設置，所述第一反應池與第二反應池的底部均為斜面。
3.根據權利要求1所述的一種串聯濾池形式的多級AO接觸氧化生物處理裝置，其特征在于，所述供給組件包括安裝在殼體（1）頂部的兩個轉輸泵（7）、安裝在第二反應池內側底部的多個曝氣管（10）和安裝在殼體（1）外部一側、并與多個曝氣管（10）相配合的曝氣泵（11），兩個所述轉輸泵（7）上分別安裝有第一轉移管（8）與第二轉移管（9），所述第一轉移管（8）的一端延伸在第一反應池的內側底部，第一轉移管（8）的另一端延伸至第二反應池的內側頂部，所述第二轉移管（9）的一端延伸至第二反應池的內側底部，第二轉移管（9）的另一端延伸至沉淀池的內側，且第二轉移管（9）位于沉淀池內側的一端位于溢流環（12）的下方。
發明內容
本發明提出的一種串聯濾池形式的多級AO接觸氧化生物處理裝置，解決了現有技術中污水處理效率較低、污泥處置不方便的問題。
為了實現上述目的，本發明采用了如下技術方案：
一種串聯濾池形式的多級AO接觸氧化生物處理裝置，包括殼體，所述殼體的內側固接有兩個豎直設置的分隔板，殼體的內腔被兩個分隔板分隔成第一反應池、第二反應池和沉淀池，所述第二反應池位于第一反應池與沉淀池之間，所述殼體的外部安裝有供給組件，所述第一反應池與第二反應池內側分別安裝有多個組合型生物球形填料和多個纖維彈性生物填料，所述沉淀池內側固接有底板和溢流環，所述溢流環位于底板的頂部，所述底板的底部固接有連接管，連接管的底部套接有箱體，所述箱體的一端與殼體的內側壁固接，箱體的內側安裝有推板，所述連接管的底部安裝有與推板相互配合的擋料板，所述箱體遠離連接管的一端外部安裝有外殼，所述外殼通過安裝在箱體兩側外部的傳動桿與推板相互配合，所述箱體遠離連接管的一端底部與頂部分別開設有出料口與連通口，所述出料口與連通口均與外殼相配合，所述連通口的正上方安裝有推料板，所述推料板通過聯動組件與兩個傳動桿相互配合。
進一步，所述殼體的一端頂部安裝有與第一反應池相連通的進水管，所述殼體遠離進水管的一端套接有與溢流環相互配合的出水管，所述第一反應池的內側固接有多個導流板，多個所述導流板交替分布，多個所述組合型生物球形填料分別安裝在多個導流板的底部，多個所述組合型生物球形填料和多個纖維彈性生物填料均豎直設置，所述第一反應池與第二反應池的底部均為斜面。

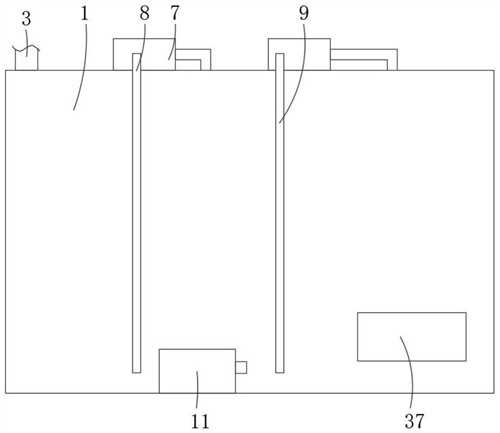

進一步，所述供給組件包括安裝在殼體頂部的兩個轉輸泵、安裝在第二反應池內側底部的多個曝氣管和安裝在殼體外部一側、并與多個曝氣管相配合的曝氣泵，兩個所述轉輸泵上分別安裝有第一轉移管與第二轉移管，所述第一轉移管的一端延伸在第一反應池的內側底部，第一轉移管的另一端延伸至第二反應池的內側頂部，所述第二轉移管的一端延伸至第二反應池的內側底部，第二轉移管的另一端延伸至沉淀池的內側，且第二轉移管位于沉淀池內側的一端位于溢流環的下方。
進一步，所述推板位于箱體內側的一端與箱體相互吻合，所述箱體遠離連通口的一端為敞開式結構，殼體的內側安裝有水平設置的電動推桿，所述電動推桿的伸長端延伸至箱體的內側、并與推板的外壁固接，所述箱體遠離連通口的一端內壁固接有限位環。
進一步，所述箱體的頂部?jì)缺陂_(kāi)設有安裝槽，所述安裝槽的內側固接有水平設置的第一導向桿，所述第一導向桿遠離連接管的一端外部滑動套設有第一彈簧，所述擋料板活動套設在第一導向桿的外部，所述擋料板的貫穿安裝槽延伸至連接管的內側，所述箱體的內側頂部開設有沿其長度方向設置、并與安裝槽相連通的滑槽，所述擋料板靠近第一彈簧的一端底部固接有滑塊，所述滑塊的底部貫穿滑槽延伸至箱體的內側、并與推板相配合。
進一步，所述箱體的兩側外壁均固接有導向套，所述傳動桿滑動套設在導向套的內側，傳動桿為U形結構，兩個所述傳動桿的一端均延伸至箱體的內側、并與推板的外壁固接，兩個所述傳動桿的另一端均通過卡接組件與外殼連接。
進一步，所述卡接組件包括固接在外殼一側外部的卡接板、開設在傳動桿靠近外殼一端底部的收容孔和安裝在收容孔內側的第二彈簧與卡舌，所述卡舌遠離第二彈簧的一端延伸至收容孔的外部、并與卡接板相互配合，所述卡接組件還包括開設在導向套靠近外殼一端的引導槽，所述引導槽的底面為朝向外殼傾斜向下設置的斜面，且引導槽上開設與卡接板相配合的收容槽。
進一步，所述殼體的兩側內壁均轉動安裝有圓板，兩個所述圓板之間固接有橫軸，所述橫軸與兩個圓板偏心設置，所述橫軸上轉動安裝有多個豎桿，多個所述豎桿的底部均與推料板的頂部鉸接，所述底板的底部固接有多個限位套，多個所述限位套的內側均滑動有限位桿，多個所述限位桿的底部均延伸至限位套的底部、并與推料板的頂部固接。
進一步，所述聯動組件包括兩個聯動單元，兩個所述聯動單元均包括轉動安裝在殼體內側的第一齒輪、固接在第一齒輪一側外部、并與第一齒輪同軸設置的第二齒輪和固接在圓板遠離橫軸一側、并與圓板同軸設置的第三齒輪，所述傳動桿的頂部開設有多個齒槽，所述第一齒輪為缺齒輪、并與齒槽相配合，所述第二齒輪與第三齒輪之間套設有傳動鏈。
進一步，所述殼體的兩側內壁均固接有限位塊，兩個所述限位塊靠近外殼的一側均固接有沿箱體長度方向設轉動第二導向桿，兩個所述第二導向桿的另一端均沿延伸至外殼的內側、并與外殼滑接，且兩個所述第二導向桿的外部均活動套設有第三彈簧，所述殼體的正面開設有出渣口，所述殼體的內側底部固接有接水板與導出板，所述接水板位于箱體的正下方、并朝向推板傾斜設置，所述導出板位于出料口的正下方、并與出渣口對應設置。
本發明的有益效果：
1、通過殼體、多個導流板、曝氣管、曝氣泵等相互配合，能夠使得污水經導流板引導進行流動，使得污水與組合型生物球形填料接觸更加充分，進而有效的提高了附著寄生在組合型生物球形填料的生物對污水中污染物的凈化效率，曝氣管位于多個豎直設置的纖維彈性生物填料的下方，能夠通過曝氣為寄生在纖維彈性生物填料上生物提供足夠的氧氣，保證寄生在纖維彈性生物填料上微生物的良好活性，進而保證污水的凈化效果。
2、通過箱體、外殼、電動推桿、推板、推料板、傳動桿、聯動組件等相互配合，實現在電動推桿伸長時自動的將連接管進行關閉，并對箱體內側的污泥進行壓濾，并對壓濾出的污水就進行收集，還能夠在電動推桿收縮時，拖拽外殼移動沿箱體運動將出料口打開，在出料口打開之后，推料板向下運動將箱體內側的壓干了的污泥推出到殼體的外部，便于對污泥進行處理，并且在圓板轉動一圈之后，外殼自動復位，箱體關閉，伴隨在電動推桿繼續收縮，使得連接管打開，便于向箱體中加入需要壓濾的污泥。
本發明結構合理，結構穩定，操作簡單，不僅有效的提高了污水的處理效率，還方便對污水處理過程中產生的污泥進行處理，使用方便，易于推廣使用。
（發明人：莫如冬;曹慶陽;禤戰;李如勛;陳開陽;陳俊熹）
