公布日：2023.12.15
申請日：2023.11.16
分類號：C02F7/00(2006.01)I;C02F3/30(2023.01)I
摘要
本發明提供了一種MABR膜組件、膜結構及使用其的污水處理系統，屬于污水處理技術領域。所設置的MABR膜組件包括分配器、篩管、膜絲件和集氣器等，在利用膜絲件進行正常的硝化反硝化反應后，尾氣在集氣器處匯集，然后通過噴射結構進入中部流體通道，并在中部流體通道、篩管內部等形成混合腔室，尾氣一方面能夠帶動污水流動，另一方面將尾氣中的氧充分溶解至污水中，而混合腔室與外部的膜絲件等是隔開的，不會(huì )造成不利的影響。這樣的設置能夠極大的改善現有技術中單個MABR反應器對低流速黑臭水體的處理能力不足的問題。
權利要求書

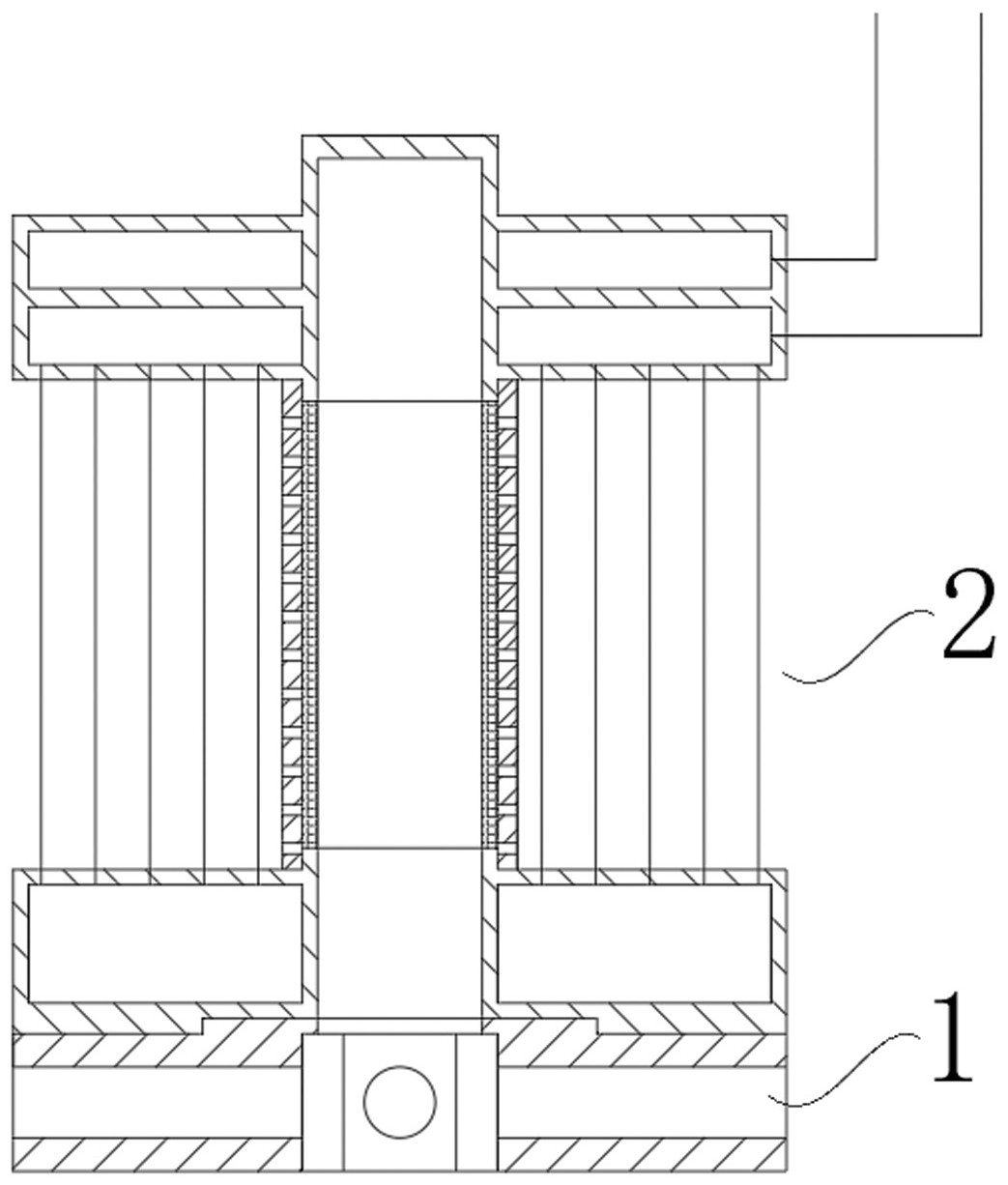

1.一種MABR膜組件，其包括過流盤（1）和安裝在過流盤（1）上的MABR膜反應單元（2），所述MABR膜反應單元（2）包括集氣器（7）、膜絲件（8）、篩管（9）、致密膜（10）、分配器（11）、進氣管線（12）和排放管線（13），其特征在于，集氣器（7）具有集氣器本體（701），集氣器本體（701）在其中部形成有上下貫通設置的中部流體通道（703），集氣器本體（701）內形成有集氣腔（702），在集氣腔（702）與中部流體通道（703）之間的集氣器本體（701）的壁上設置有噴射結構，以允許氣體由集氣腔（702）傾斜向上的噴射進入中部流體通道（703）中；分配器（11）具有分配器本體（1102），分配器本體（1102）在其中部形成有管罩體（1101），管罩體（1101）內形成有上端封閉、下端敞口的罩體腔（1106），管罩體（1101）外的分配器本體（1102）形成有上下設置的排放腔（1104）和來氣匯集腔（1103），來氣匯集腔（1103）與進氣管線（12）相連接，排放腔（1104）與排放管線（13）相連接，分配器（11）位于集氣器（7）的上方，分配器（11）底側的中部與集氣器（7）頂側的中部通過豎直設置的篩管（9）相連接，并使得，罩體腔（1106）與中部流體通道（703）通過篩管（9）的管內腔室相連通；在篩管（9）的管內腔室上設置有致密膜（10）；在篩管（9）外，來氣匯集腔（1103）與集氣腔（702）之間通過膜絲件（8）相連通，在排放腔（1104）與罩體腔（1106）之間的管罩體（1101）上設置有通孔（1105），以允許流體從罩體腔（1106）朝向排放腔（1104）流動；過流盤（1）定位連接在集氣器（7）的底部，過流盤（1）上形成有過流流道（3），以允許位于MABR膜組件外側的污水流向所述中部流體通道（703）。
2.如權利要求1所述的一種MABR膜組件，其特征在于，在所述集氣器（7）的頂部圍繞中部流體通道（703）形成有第一連接部（705），其用于與篩管（9）的一端進行可拆卸的連接；在所述分配器本體（1102）的底部圍繞罩體腔（1106）形成有第二連接部（1109），其用于與篩管（9）的另一端進行可拆卸的連接；致密膜（10）卡設在第一連接部（705）與第二連接部（1109）之間；篩管（9）套設連接在第一連接部（705）和第二連接部（1109）的外部。
3.如權利要求1所述的一種MABR膜組件，其特征在于，所述噴射結構包括出氣口（7061）、堵頭安裝槽、噴嘴安裝槽、連通通道（7063）、噴嘴（7065）、遮擋部（7066）、彈性元件（7067）和堵頭（7068），其中，堵頭安裝槽和噴嘴安裝槽均為開口朝向中部流體通道（703）的安裝槽，堵頭安裝槽的槽底形成有連通至集氣腔（702）的出氣口（7061），噴嘴安裝槽內安裝有噴嘴（7065），堵頭安裝槽內安裝有堵頭（7068），噴嘴（7065）與噴嘴安裝槽的槽底之間形成有緩沖腔（7064），堵頭（7068）與堵頭安裝槽的槽底之間形成有過渡腔（7062），緩沖腔（7064）與過渡腔（7062）之間通過連通通道（7063）相連通，噴嘴（7065）上形成有傾斜向上的噴射孔，噴射孔的出口連通至中部流體通道（703），堵頭（7068）在面向堵頭安裝槽的槽底一側形成有導向槽，導向槽內滑動設置有遮擋部（7066），遮擋部（7066）的另一端位于過渡腔（7062）內，遮擋部（7066）與堵頭（7068）之間設置有彈性元件（7067），初始時，彈性元件（7067）將遮擋部（7066）推壓壓靠在堵頭安裝槽的槽底并將出氣口（7061）封堵，緩沖腔（7064）位于過渡腔（7062）的下方。
4.如權利要求3所述的一種MABR膜組件，其特征在于，所述噴射結構沿著中部流體通道（703）呈圓周陣列的均布有多個，各噴射結構均朝向中部流體通道（703）的中軸線而設置。
5.一種MABR膜結構，其至少包括相互疊置的第一MABR膜組件（I）和第二MABR膜組件（II），所述第一MABR膜組件（I）和所述第二MABR膜組件（II）均采用權利要求1-4中任一項所述的MABR膜組件。
6.如權利要求5所述的一種MABR膜結構，其特征在于，在每一所述的MABR膜組件中，過流盤（1）的中部均形成有向下開口的安裝腔（4），過流盤（1）上的過流流道（3）沿水平方向設置并與安裝腔（4）相連通，安裝腔（4）的頂部設置有上下貫通的開口（5），過流流道（3）通過安裝腔（4）和所述開口（5）使得位于MABR膜組件外側的污水能夠流向對應的中部流體通道（703）；所述管罩體（1101）在其頂部形成有罩體突出部（1108），相互疊置的兩MABR膜組件之間通過罩體突出部（1108）和安裝腔（4）進行配合以進行疊置定位，罩體突出部（1108）的頂部封閉，罩體突出部（1108）由分配器本體（1102）的頂面向上延伸而形成，并且，罩體突出部（1108）的頂面與分配器本體（1102）的頂面之間存在高度差h，過流流道（3）的頂部與過流盤（1）的底面之間存在高度差H，且滿足H>h。
7.一種污水處理系統，其包括污水容器（14）、污水進入管線（15）、第一泵（16）、MABR反應器（17）、循環管線（19）、第二泵（20）、來氣管線（22）、空氣泵（23）、分離器（24）和出氣管線（25），其特征在于，所述MABR反應器（17）內設置有至少一個權利要求1-4中任一項所述的MABR膜組件，所述MABR膜組件的進氣管線（12）與來氣管線（22）相連接并連通至空氣泵（23），MABR反應器（17）的底部一側通過污水進入管線（15）與污水容器（14）相連接，MABR反應器（17）的中部一側還連接設置有循環管線（19），循環管線（19）上設置有第二泵（20），污水進入管線（15）上設置有第一泵（16），循環管線（19）的另一端連接于第一泵（16）下游的污水進入管線（15）上，MABR反應器（17）上還設置有出水口，出水口以及循環管線（19）在MABR反應器（17）上的接口均位于MABR反應器（17）內的液面（21）下方；在MABR反應器（17）內液面（21）的上方安裝設置有分離器（24），分離器（24）與所述MABR膜組件的排放管線（13）相連接，分離器（24）具有出氣口和出液口，分離器（24）的出氣口與出氣管線（25）相連接，分離器（24）的出液口臨近MABR反應器（17）的內壁而設置，以將分離后的液體排放至MABR反應器（17）內。
8.如權利要求7所述的一種污水處理系統，其特征在于，排放管線（13）呈基本豎直的方式設置，排放管線（13）在遠離排放腔（1104）的一端連接至分離器（24），排放管線（13）的位于液面（21）下方的管段上設置有分離管段，所述分離管段包括排放管管體（131）、內管（132）和外管（133），排放管管體（131）向上延伸形成所述內管（132）和所述外管（133），其中，外管（133）的內徑大于內管（132）的外徑，且，排放管管體（131）和內管（132）的中部形成排放孔（135），外管（133）的管壁上沿徑向設置有貫穿所述管壁內外的排液孔（134），所述排液孔（134）的頂部低于內管（132）的頂面。
發明內容
針對現有技術存在的以上問題，本發明提供了一種MABR膜組件、膜結構及使用其的污水處理系統，目的是為了提高單個MABR反應器的處理能力，提高MABR反應器的能源和氧氣利用率。
為實現以上技術目的，本發明采用以下技術方案：
一種MABR膜組件，其包括過流盤和安裝在過流盤上的MABR膜反應單元，所述MABR膜反應單元包括集氣器、膜絲件、篩管、致密膜、分配器、進氣管線和排放管線，其中，
集氣器具有集氣器本體，集氣器本體在其中部形成有上下貫通設置的中部流體通道，集氣器本體內形成有集氣腔，在集氣腔與中部流體通道之間的集氣器本體的壁上設置有噴射結構，以允許氣體由集氣腔傾斜向上的噴射進入中部流體通道中；
分配器具有分配器本體，分配器本體在其中部形成有管罩體，管罩體內形成有上端封閉、下端敞口的罩體腔，管罩體外的分配器本體內形成有上下設置的排放腔和來氣匯集腔，來氣匯集腔與進氣管線相連接，排放腔與排放管線相連接，
分配器位于集氣器的上方，分配器底側的中部與集氣器頂側的中部通過豎直設置的篩管相連接，并使得，罩體腔與中部流體通道通過篩管的管內腔室相連通；在篩管的管內腔室上設置有致密膜，在篩管外，來氣匯集腔與集氣腔之間通過膜絲件相連通，
在排放腔與罩體腔之間的管罩體上設置有通孔，以允許流體從罩體腔朝向排放腔流動；
過流盤定位連接在集氣器的底部，過流盤上形成有過流流道，以允許MABR膜組件外側的污水流向中部流體通道。
在一個優選的實施例中，本發明還提供了一種MABR膜結構，其至少包括相互疊置的第一MABR膜組件I和第二MABR膜組件II，第一MABR膜組件I和第二MABR膜組件II均采用所述MABR膜組件。
在一個優選的實施例中，本發明還提供了一種污水處理系統，其包括污水容器、污水進入管線、第一泵、MABR反應器、循環管線、第二泵、來氣管線、空氣泵、分離器和出氣管線，其中，MABR反應器內設置有所述的MABR膜組件，所述MABR膜組件的進氣管線與來氣管線相連接，并連通至空氣泵，MABR反應器的底部一側通過污水進入管線與污水容器相連接，MABR反應器的中部一側還連接設置有循環管線，循環管線的另一端連接至污水進入管線，循環管線上設置有第二泵，污水進入管線上設置有第一泵，循環管線的所述另一端連接于第一泵下游的污水進入管線上，MABR反應器上還設置有出水口，出水口以及循環管線在MABR反應器上的接口均位于MABR反應器內液面的下方；在MABR反應器內液面的上方安裝設置有分離器，分離器與所述MABR膜組件的排放管線相連接，分離器具有出氣口和出液口，分離器的出氣口與出氣管線相連接，分離器的出液口臨近MABR反應器的內壁而設置。
與現有技術相比，本發明至少具有如下的優點和有益效果：
1、本發明的MABR膜組件避免了以往在MABR污水處理工程中將尾氣通過尾氣排放管直接進行排放或處理的情形，通過噴射結構噴出的氣體帶動污水在篩管等的內腔進行充分混合以及流動，篩管內的污水溶解氧大大提高，由于是在篩管等的內腔進行混合，因此不會(huì )對篩管外的膜絲件造成影響；而充分溶解了氧的水體能夠通過篩管及致密膜由篩管內朝向篩管外滲出，進而提高黑臭水體中的水體含氧量；此外，通過排放管線排放的污水能夠利用分離管段或分離器進行分離，再次排放至MABR反應器中，提高了MABR反應器內污水的流動性，通過本發明的MABR膜組件，能夠極大的提高低流速黑臭水體中的溶解氧，改善以往單個MABR反應器處理能力不足的問題，在此基礎上，能夠有效的減少MABR系統中反應器的數量，節約成本；
2、通過罩體突出部等的設置，方便了各MABR膜組件的堆疊，同時，將各MABR膜組件分隔為獨立工作狀態，相鄰的兩MABR膜組件之間幾乎不產生影響，可針對不同的水位進行不同的控制；
3、噴射結構的特殊設置，一方面確保了膜絲件處氣體向水中滲透的能力，另一方面，由于兩個腔室的存在能夠避免在氣壓不足時污水進入過渡腔而造成對遮擋部等的影響。
（發明人：羅永建;朱云鵬）
