公布日：2023.12.15
申請日：2023.11.10
分類號：C02F3/28(2023.01)I;C02F3/00(2023.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種基于厭氧反應的雙循環污水處理裝置，屬于污水處理設備技術領域，包括底座，底座上固定連接污水箱、清水箱、污泥收集盒、反應箱，清水箱上設置有氣體收集罐，反應箱通過管道分別與污水箱、清水箱、氣體收集罐連通，反應箱上設置有驅動部件，驅動部件上設置有雙循環部件。本發明能夠形成污水、清水的單向雙循環，提高微生物與有機物混合的混合效率，并且能夠單獨對清水進行檢測，檢測方便；能夠定期將下腔體中污泥、雜質排出，無需手動作業；能夠將較大的雜質破碎，防止其形成堵塞，并且利用防止雜質、污泥附著在破碎槽中能夠在其縱向移動時，清理反應箱的內壁，防止污泥附著在內壁上。
權利要求書

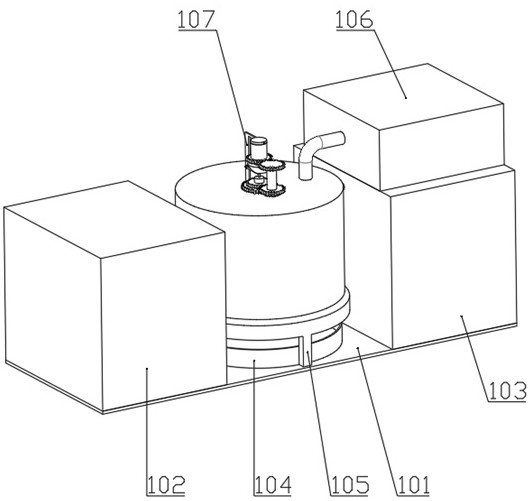

1.一種基于厭氧反應的雙循環污水處理裝置，包括底座（101），底座（101）上固定連接污水箱（102）、清水箱（103）、污泥收集盒（104）、反應箱（105），清水箱（103）上設置有氣體收集罐（106），反應箱（105）通過管道分別與污水箱（102）、清水箱（103）、氣體收集罐（106）連通，其特征在于：所述的反應箱（105）上設置有驅動部件（2），驅動部件（2）上設置有雙循環部件（3），所述的驅動部件（2）用于協調控制雙循環部件（3）運動，雙循環部件（3）用于攪動反應箱（105）中污水；所述的驅動部件（2）包括轉軸（201）、電機（202），所述的反應箱（105）上固定連接支架（107），電機（202）固定連接在支架（107）上，電機（202）上固定連接齒輪Ⅵ（215），所述的反應箱（105）上轉動連接齒輪Ⅲ（206），齒輪Ⅲ（206）上固定連接齒輪Ⅱ（205），齒輪Ⅱ（205）上固定連接齒輪Ⅰ（204），齒輪Ⅰ（204）與齒輪Ⅵ（215）嚙合，所述的反應箱（105）上轉動連接齒輪Ⅴ（210），齒輪Ⅴ（210）上固定連接自轉齒輪Ⅲ（212），轉軸（201）與齒輪Ⅴ（210）滑動連接，轉軸（201）上滑動連接齒輪Ⅳ（209），齒輪Ⅳ（209）與齒輪Ⅱ（205）嚙合，齒輪Ⅴ（210）與齒輪Ⅲ（206）嚙合，所述的轉軸（201）上滑動連接連接板（208），連接板（208）上轉動連接自轉齒輪Ⅰ（207）、自轉齒輪Ⅱ（211），自轉齒輪Ⅲ（212）分別與自轉齒輪Ⅰ（207）、自轉齒輪Ⅱ（211）嚙合，自轉齒輪Ⅰ（207）、自轉齒輪Ⅱ（211）滑動連接在反應箱（105）上；電機（202）啟動時帶動齒輪Ⅵ（215）、凸輪盤（213）轉動，齒輪Ⅵ（215）帶動齒輪Ⅰ（204），齒輪Ⅰ（204）使得齒輪Ⅱ（205）、齒輪Ⅲ（206）轉動，齒輪Ⅱ（205）、齒輪Ⅲ（206）分別帶動齒輪Ⅳ（209）、齒輪Ⅴ（210）轉動，齒輪Ⅳ（209）的轉動使得轉軸（201）轉動，轉軸（201）就使得連接板（208）轉動，而齒輪Ⅴ（210）使得自轉齒輪Ⅲ（212）轉動，由于連接板（208）在轉動時，自轉齒輪Ⅰ（207）、自轉齒輪Ⅱ（211）就圍著自轉齒輪Ⅲ（212）公轉，此時自轉齒輪Ⅰ（207）、自轉齒輪Ⅱ（211）就快速自轉，但是由于自轉齒輪Ⅲ（212）受齒輪Ⅴ（210）的轉動影響，因此減緩自轉齒輪Ⅰ（207）、自轉齒輪Ⅱ（211）的自轉速度；所述的雙循環部件（3）包括分隔板（301）、循環管Ⅰ（305）、循環管Ⅱ（306），循環管Ⅰ（305）、循環管Ⅱ（306）為中空管道，循環管Ⅰ（305）與自轉齒輪Ⅱ（211）固定連接，循環管Ⅱ（306）與自轉齒輪Ⅰ（207）固定連接，分隔板（301）分別與循環管Ⅰ（305）、循環管Ⅱ（306）螺紋連接，所述的分隔板（301）上設置通孔，分隔板（301）半徑與反應箱（105）內徑相同，反應箱（105）上轉動連接固液分離板（303）、氣液分離板（304），循環管Ⅰ（305）、循環管Ⅱ（306）分別與固液分離板（303）、氣液分離板（304）轉動連接，通過分隔板（301）將反應箱（105）分隔為上下兩個腔體，啟動電機（202）使得分隔板（301）邊自轉邊縱向位移，分隔板（301）的縱向位移使得反應箱（105）內污水快速攪動，加快微生物對污水中有機物的分解；所述的分隔板（301）上靠近固液分離板（303）的一側轉動連接多個閥門單元Ⅰ（312）、閥門單元Ⅱ（313），閥門單元Ⅰ（312）、閥門單元Ⅱ（313）用于封閉分隔板（301）上的通孔，閥門單元Ⅰ（312）、閥門單元Ⅱ（313）與分隔板（301）之間設置有扭簧；所述的分隔板（301）上的通孔上固定連接導流板（314），所述的導流板（314）上陣列設置有多個導流孔Ⅰ（319）、導流孔Ⅱ（320），導流孔Ⅰ（319）與導流孔Ⅱ（320）為對稱關系，且導流孔Ⅰ（319）、導流孔Ⅱ（320）的軸線交點位于反應箱（105）的上腔體中；所述的循環管Ⅰ（305）處于固液分離板（303）、氣液分離板（304）之間的部分設置有清水孔（308），所述的循環管Ⅱ（306）上處于分隔板（301）與固液分離板（303）之間的部分設置有污水孔（307），循環管Ⅰ（305）、循環管Ⅱ（306）上都安裝有單向閥組件，所述的單向閥組件包括閥門球體（316）、彈簧Ⅱ（317）、閥門片Ⅰ（321）、閥門片Ⅱ（322），閥門片Ⅰ（321）、閥門片Ⅱ（322）分別固定連接在循環管Ⅰ（305）或循環管Ⅱ（306）上，彈簧Ⅱ（317）固定連接在閥門片Ⅱ（322）上，彈簧Ⅱ（317）上固定連接閥門球體（316），閥門球體（316）與閥門片Ⅰ（321）形成配合；所述的循環管Ⅰ（305）、循環管Ⅱ（306）上分別設置有螺紋Ⅰ（309）、螺紋Ⅱ（310），螺紋Ⅰ（309）、螺紋Ⅱ（310）旋向相反，且交錯、首尾連通設置，分隔板（301）上轉動連接兩個導向塊（315），對應的導向塊（315）分別在循環管Ⅰ（305）或循環管Ⅱ（306）上的螺紋Ⅰ（309）、螺紋Ⅱ（310）上滑動。
2.根據權利要求1所述的一種基于厭氧反應的雙循環污水處理裝置，其特征在于：所述的分隔板（301）上遠離固液分離板（303）的一側轉動連接多個污泥鏟板（311），污泥鏟板（311）設置在分隔板（301）上通孔附近，污泥鏟板（311）與分隔板（301）之間設置有扭簧，污泥鏟板（311）用于鏟動污泥雜質。
3.根據權利要求1所述的一種基于厭氧反應的雙循環污水處理裝置，其特征在于：所述的齒輪Ⅵ（215）上固定連接凸輪盤（213），支架（107）上轉動連接壓桿（203），壓桿（203）分別與凸輪盤（213）、轉軸（201）形成配合，轉軸（201）上固定連接彈簧Ⅰ（214），彈簧Ⅰ（214）固定連接在固液分離板（303）上，所述的轉軸（201）上固定連接底板（302），底板（302）上圓周陣列有多個破碎槽（318），所述的反應箱（105）上設置有暫存槽（1051）、錐形收集筒（1052）。
4.根據權利要求1所述的一種基于厭氧反應的雙循環污水處理裝置，其特征在于：所述的反應箱（105）與污水箱（102）、清水箱（103）、氣體收集罐（106）之間的管道上都設置有自動閥門，循環管Ⅰ（305）內壁設置有傳感器，用于檢測水質是否凈化達標。
發明內容
本發明要解決的技術問題為：提供一種能夠自動排出雜質、污泥且加速微生物與有機物混合的雙循環污水處理裝置。
針對以上技術問題，本發明采用的技術方案為：一種基于厭氧反應的雙循環污水處理裝置，包括底座，底座上固定連接污水箱、清水箱、污泥收集盒、反應箱，清水箱上設置有氣體收集罐，反應箱通過管道分別與污水箱、清水箱、氣體收集罐連通，所述的反應箱上設置有驅動部件，驅動部件上設置有雙循環部件，所述的驅動部件用于協調控制雙循環部件運動，雙循環部件用于攪動反應箱中污水；
所述的驅動部件包括轉軸、電機，所述的反應箱上固定連接支架，電機固定連接在支架上，電機上固定連接齒輪Ⅵ，所述的反應箱上轉動連接齒輪Ⅲ，齒輪Ⅲ上固定連接齒輪Ⅱ，齒輪Ⅱ上固定連接齒輪Ⅰ，齒輪Ⅰ與齒輪Ⅵ嚙合，所述的反應箱上轉動連接齒輪Ⅴ，齒輪Ⅴ上固定連接自轉齒輪Ⅲ，轉軸與齒輪Ⅴ滑動連接，轉軸上滑動連接齒輪Ⅳ，齒輪Ⅳ與齒輪Ⅱ嚙合，齒輪Ⅴ與齒輪Ⅲ嚙合，所述的轉軸上滑動連接連接板，連接板上轉動連接自轉齒輪Ⅰ、自轉齒輪Ⅱ，自轉齒輪Ⅲ分別與自轉齒輪Ⅰ、自轉齒輪Ⅱ嚙合，自轉齒輪Ⅰ、自轉齒輪Ⅱ滑動連接在反應箱上；
所述的雙循環部件包括分隔板、循環管Ⅰ、循環管Ⅱ，循環管Ⅰ、循環管Ⅱ為中空管道，循環管Ⅰ與自轉齒輪Ⅱ固定連接，循環管Ⅱ與自轉齒輪Ⅰ固定連接，分隔板分別與循環管Ⅰ、循環管Ⅱ螺紋連接，所述的分隔板上設置通孔，分隔板半徑與反應箱內徑相同，反應箱上轉動連接固液分離板、氣液分離板，循環管Ⅰ、循環管Ⅱ分別與固液分離板、氣液分離板轉動連接，通過分隔板將反應箱分隔為上下兩個腔體，啟動電機使得分隔板邊自轉邊縱向位移，分隔板的縱向位移使得反應箱內污水快速攪動，加快微生物對污水中有機物的分解。
優選的，所述的分隔板上遠離固液分離板的一側轉動連接多個污泥鏟板，污泥鏟板設置在分隔板上通孔附近，污泥鏟板與分隔板之間設置有扭簧，污泥鏟板用于鏟動污泥雜質。
優選的，所述的分隔板上靠近固液分離板的一側轉動連接多個閥門單元Ⅰ、閥門單元Ⅱ，閥門單元Ⅰ、閥門單元Ⅱ用于封閉分隔板上的通孔，閥門單元Ⅰ、閥門單元Ⅱ與分隔板之間設置有扭簧。
優選的，所述的分隔板上的通孔上固定連接導流板，所述的導流板上陣列設置有多個導流孔Ⅰ、導流孔Ⅱ，導流孔Ⅰ與導流孔Ⅱ為對稱關系，且導流孔Ⅰ、導流孔Ⅱ的軸線交點位于反應箱的上腔體中。
優選的，所述的循環管Ⅰ處于固液分離板、氣液分離板之間的部分設置有清水孔，所述的循環管Ⅱ上處于分隔板與固液分離板之間的部分設置有污水孔，循環管Ⅰ、循環管Ⅱ上都安裝有單向閥組件，所述的單向閥組件包括閥門球體、彈簧Ⅱ、閥門片Ⅰ、閥門片Ⅱ，閥門片Ⅰ、閥門片Ⅱ分別固定連接在循環管Ⅰ或循環管Ⅱ上，彈簧Ⅱ固定連接在閥門片Ⅱ上，彈簧Ⅱ上固定連接閥門球體，閥門球體與閥門片Ⅰ形成配合。
優選的，所述的循環管Ⅰ、循環管Ⅱ上分別設置有螺紋Ⅰ、螺紋Ⅱ，螺紋Ⅰ、螺紋Ⅱ旋向相反，且交錯、首尾連通設置，分隔板上轉動連接兩個導向塊，對應的導向塊分別在循環管Ⅰ或循環管Ⅱ上的螺紋Ⅰ、螺紋Ⅱ上滑動。
優選的，所述的齒輪Ⅵ上固定連接凸輪盤，支架上轉動連接壓桿，壓桿分別與凸輪盤、轉軸形成配合，轉軸上固定連接彈簧Ⅰ，彈簧Ⅰ固定連接在固液分離板上，所述的轉軸上固定連接底板，底板上圓周陣列有多個破碎槽，所述的反應箱上設置有暫存槽、錐形收集筒。
優選的，所述的反應箱與污水箱、清水箱、氣體收集罐之間的管道上都設置有自動閥門，循環管Ⅰ內壁設置有傳感器，用于檢測水質是否凈化達標。
本發明與現有技術相比的有益效果是：
（1）本發明所述的一種基于厭氧反應的雙循環污水處理裝置，通過設置驅動部件、循環管Ⅰ、循環管Ⅱ，能夠對反應箱內的污水進行攪拌，加快微生物與有機物混合，提高效率；
（2）本發明所述的一種基于厭氧反應的雙循環污水處理裝置，通過設置驅動部件、分隔板、循環管Ⅰ、循環管Ⅱ，能夠形成污水、清水的單向雙循環，提高微生物與有機物混合的混合效率，并且能夠單獨對清水進行檢測，檢測方便；在排出達標的清水時，同樣保留部分清水在反應箱中，保證足量的微生物進入下一階段的污水凈化；
（3）本發明所述的一種基于厭氧反應的雙循環污水處理裝置，通過設置導流板、導流孔Ⅰ、導流孔Ⅱ，能夠使得污水相互沖擊，進一步加快微生物與有機物混合；
（4）本發明所述的一種基于厭氧反應的雙循環污水處理裝置，通過設置底板、暫存槽、錐形收集筒，能夠定期將下腔體中污泥、雜質排出，無需手動作業；
（5）本發明所述的一種基于厭氧反應的雙循環污水處理裝置，通過設置破碎槽、循環管Ⅰ、循環管Ⅱ，能夠將較大的雜質破碎，防止其形成堵塞，并且利用防止雜質、污泥附著在破碎槽中；
（6）本發明所述的一種基于厭氧反應的雙循環污水處理裝置，通過設置分隔板，能夠在其縱向移動時，清理反應箱的內壁，防止污泥附著在內壁上。
（發明人：唐寧;高垚;曹磊）
