公布日：2023.04.18
申請日：2022.11.28
分類號：B01D9/02(2006.01)I;C02F1/52(2006.01)I
摘要
本發明公開了一種高鹽廢水無蒸發降鹽裝置，屬于含鹽廢水結晶技術領域，目的在于解決現有含鹽水廢水處理裝置不易培養大顆粒晶體產品的問題。其包括軸流式強制循環泵、管殼式列管換熱器、連續結晶沉降塔、循環管，循環管的進口端伸入連續結晶沉降塔內，循環管的出口端與軸流式強制循環泵的進口端連通，軸流式強制循環泵的出口端與鹽液進口端連通，鹽液出口端連通有循環導管，循環導管伸入連續結晶沉降塔內且循環導管的出液端靠近連續結晶沉降塔底部，連續結晶沉降塔底壁還連通有鹽漿排放管，連續結晶沉降塔側壁上部設置有淡鹽水出口，循環管還連通有含鹽廢水輸入管。本發明適用于一種高鹽廢水無蒸發降鹽裝置。
權利要求書

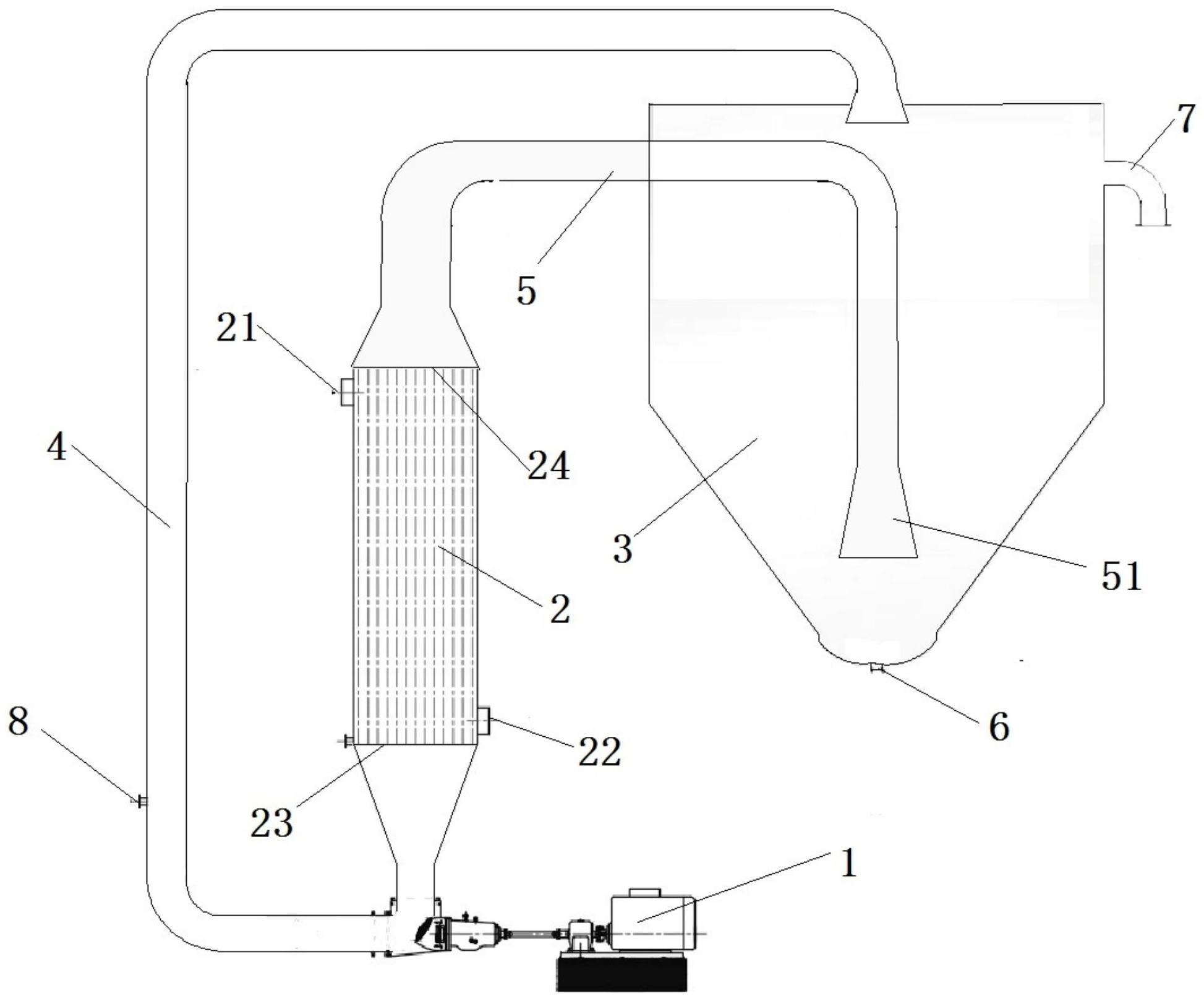

1.一種高鹽廢水無蒸發降鹽裝置，其特征在于，包括軸流式強制循環泵(1)、管殼式列管換熱器(2)、連續結晶沉降塔(3)、循環管(4)，所述管殼式列管換熱器(2)設置有冷凍水進口端(21)、冷凍水出口端(22)、鹽液進口端(23)、鹽液出口端(24)，所述循環管(4)的進口端伸入連續結晶沉降塔(3)內，所述循環管(4)的出口端與軸流式強制循環泵(1)的進口端連通，所述軸流式強制循環泵(1)的出口端與鹽液進口端(23)連通，所述鹽液出口端(24)連通有循環導管(5)，所述循環導管(5)伸入連續結晶沉降塔(3)內且循環導管(5)的出液端(51)靠近連續結晶沉降塔(3)底部，所述連續結晶沉降塔(3)底壁還連通有鹽漿排放管(6)，所述連續結晶沉降塔(3)側壁上部設置有淡鹽水出口(7)，所述循環管(4)還連通有含鹽廢水輸入管(8)，還設置有冷凍水機組，所述冷凍水進口端(21)和冷凍水出口端(22)均與冷凍水機組連通。
2.按照權利要求1所述的一種高鹽廢水無蒸發降鹽裝置，其特征在于，所述循環管(4)的進口端靠近連續結晶沉降塔(3)內頂壁。
3.按照權利要求1所述的一種高鹽廢水無蒸發降鹽裝置，其特征在于，所述鹽漿排放管(6)連通有離心機。
發明內容
本發明的目的在于：提供了一種高鹽廢水無蒸發降鹽裝置，解決現有含鹽水廢水處理裝置不易培養大顆粒晶體產品的問題。
本發明采用的技術方案如下：
一種高鹽廢水無蒸發降鹽裝置，包括軸流式強制循環泵、管殼式列管換熱器、連續結晶沉降塔、循環管，所述管殼式列管換熱器設置有冷凍水進口端、冷凍水出口端、鹽液進口端、鹽液出口端，所述循環管的進口端伸入連續結晶沉降塔內，所述循環管的出口端與軸流式強制循環泵的進口端連通，所述軸流式強制循環泵的出口端與鹽液進口端連通，所述鹽液出口端連通有循環導管，所述循環導管伸入連續結晶沉降塔內且循環導管的出液端靠近連續結晶沉降塔底部，所述連續結晶沉降塔底壁還連通有鹽漿排放管，所述連續結晶沉降塔側壁上部設置有淡鹽水出口，所述循環管還連通有含鹽廢水輸入管，還設置有冷凍水機組，所述冷凍水進口端和冷凍水出口端均與冷凍水機組連通。
進一步地，所述循環管的進口端靠近連續結晶沉降塔內頂壁。
進一步地，所述鹽漿排放管連通有離心機。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
1、本發明中，包括軸流式強制循環泵、管殼式列管換熱器、連續結晶沉降塔、循環管，所述管殼式列管換熱器設置有冷凍水進口端、冷凍水出口端、鹽液進口端、鹽液出口端，所述循環管的進口端伸入連續結晶沉降塔內，所述循環管的出口端與軸流式強制循環泵的進口端連通，所述軸流式強制循環泵的出口端與鹽液進口端連通，所述鹽液出口端連通有循環導管，所述循環導管伸入連續結晶沉降塔內且循環導管的出液端靠近連續結晶沉降塔底部，所述連續結晶沉降塔底壁還連通有鹽漿排放管，所述連續結晶沉降塔側壁上部設置有淡鹽水出口，所述循環管還連通有含鹽廢水輸入管，還設置有冷凍水機組，所述冷凍水進口端和冷凍水出口端均與冷凍水機組連通。
通過該設置，外部的高鹽廢水經含鹽廢水輸入管輸入到循環管內，在軸流式強制循環泵的吸引下與循環管內循環的淡鹽水混合均勻進入管殼式列管換熱器的列管管程，將熱量傳遞給殼程的冷凍水，鹽液得到降溫后在軸流式強制循環泵的推動下，經循環導管進入連續結晶沉降塔底部。由于鹽液溫度降低后溶解度降低，過飽和開始析出，冷鹽液從塔底往上移動，結晶析出的鹽粒長大，往下沉降，在底部形成鹽漿，由底部的鹽漿排放管排出。由于冷凍水的持續帶走鹽液熱量，鹽液溫度始終維持在結晶溫度附近，并保持穩定。冷鹽液由于鹽的析出釋放熱量，溫度升高上升至塔頂部，部分淡鹽水自淡鹽水出口排出，另一部分淡鹽水進入循環管內循環運行。管殼式列管換熱器的冷凍水由冷凍水機組提供，冷凍水由管殼式列管換熱器的上部進入殼程與流經管程的鹽液換熱，帶走鹽液熱量后從管殼式列管換熱器的下部排出重回冷凍水機組。裝置運行接近常溫，無蒸發過程，結晶過程連續化、操作簡單、勞動強度低。裝置系統占地小、安裝高度低，可室外安裝。裝置內部沒有攪拌，晶體生長環境溫和，生成的晶體顆粒度較好，真密度較大，宜于培養大顆粒晶體產品，有效解決了現有含鹽水廢水處理裝置不易培養大顆粒晶體產品的問題。
2、本發明中，所述鹽漿排放管連通有離心機。通過該設置，離心機對鹽漿進行脫水分鹽，方便后續生產。
（發明人：張云照;張春太;余建兵;彭凱;楊燕;李德兵）
