公布日：2023.04.18
申請日：2022.12.30
分類號：C02F1/72(2023.01)I;C02F1/00(2023.01)I;C02F103/10(2006.01)N
摘要

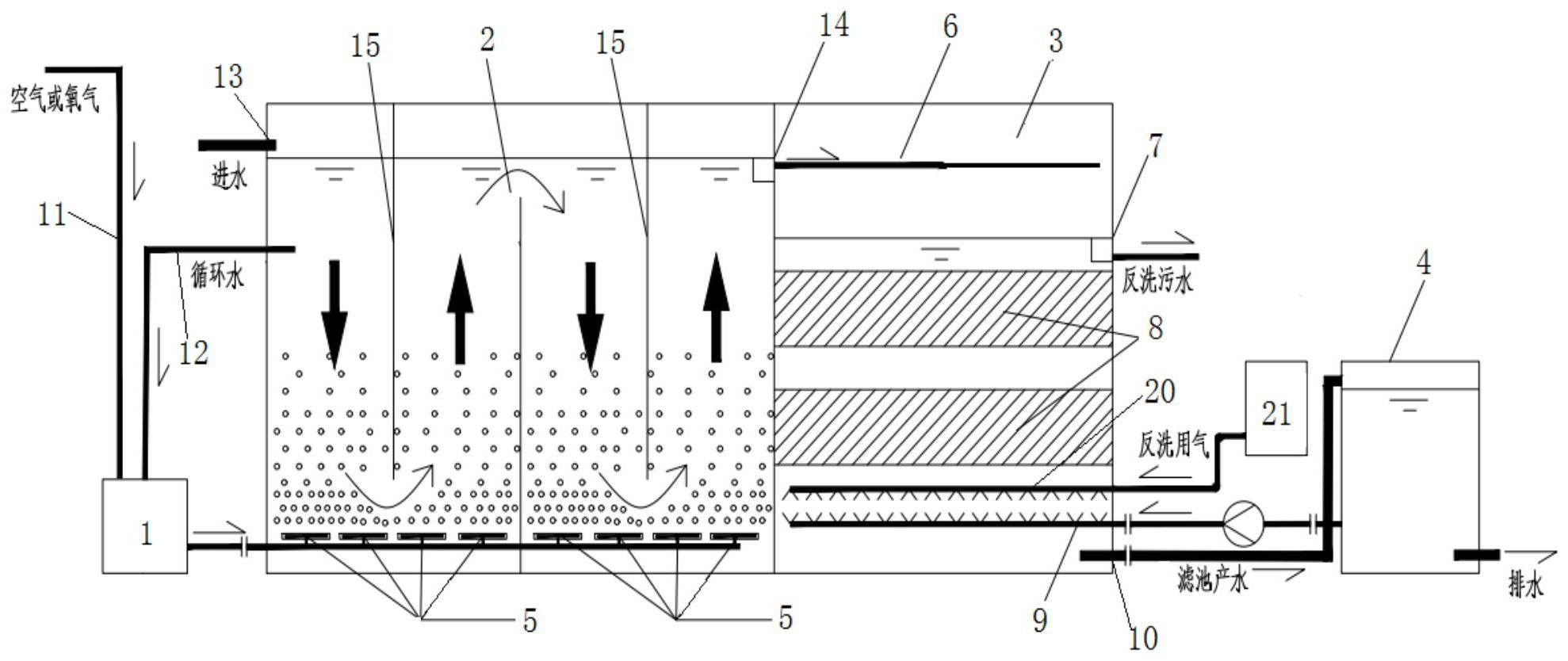

本發明涉及一種處理含鐵錳礦井廢水的水處理裝置，包括依次連接的納米曝氣機、曝氣氧化池、錳砂過濾池和產水箱，所述納米曝氣機連接曝氣氧化池底部的納米曝氣管，為曝氣氧化池提供納米氣體，氧化處理礦井廢水；所述錳砂過濾池由上至下包括布水器、反洗出口、若干層錳砂過濾層、反洗氣管、反洗水管和產水口，曝氣氧化池的出水口連接布水器，氧化處理后的廢水經布水后，流過錳砂過濾層，再由產水口排入產水箱；產水口連接產水箱，反洗出口連接曝氣氧化池的進水口；所述產水箱通過反洗管道連接反洗水管，用于反洗錳砂過濾層，反洗后的污水返回曝氣氧化池進行處理。
權利要求書
1.一種處理含鐵錳礦井廢水的水處理裝置，其特征在于，包括依次連接的納米曝氣機、曝氣氧化池、錳砂過濾池和產水箱，所述納米曝氣機連接曝氣氧化池底部的納米曝氣管，為曝氣氧化池提供納米氣體，氧化處理礦井廢水；所述錳砂過濾池由上至下包括布水器、反洗出口、若干層錳砂過濾層、反洗水管和產水口，曝氣氧化池的出水口連接布水器，氧化處理后的廢水經布水后，流過錳砂過濾層，再由產水口排入產水箱；產水口連接產水箱，反洗出口連接曝氣氧化池的進水口；所述產水箱通過反洗管道連接反洗水管，用于反洗錳砂過濾層，反洗后的污水返回曝氣氧化池進行處理。
2.根據權利要求1所述的處理含鐵錳礦井廢水的水處理裝置，其特征在于，所述曝氣氧化池包括進水口、循環水出口、出水口、若干個折流擋板和納米曝氣管，進水口設在曝氣氧化池的頂部，出水口設在進水口對側的曝氣氧化池側壁上，循環水出口設在進水口的下方，用于連接循環水管；若干個折流擋板沿著從進水口至出水口的水流方向依次間隔設置，且垂直于水流方向；折流擋板豎直或水平設置，使得曝氣氧化池內的廢水以上下蛇形或水平蛇形的形式由進水口流向出水口；曝氣氧化池的底部均勻布設納米曝氣管。
3.根據權利要求2所述的處理含鐵錳礦井廢水的水處理裝置，其特征在于，所述納米曝氣機的進氣口連接進氣管，進氣管輸入空氣或氧氣，納米曝氣機的進液口通過循環水管連接曝氣氧化池，納米曝氣機的出氣口連接納米曝氣管。
4.根據權利要求2所述的處理含鐵錳礦井廢水的水處理裝置，其特征在于，所述錳砂過濾池的布水器包括導水器及其下方的若干層布水環，所述導水器包括進水管和導水管，進水管的一端連接所述出水口，另一端連接導水管的中部，導水管的兩端設有開口，兩個開口對應導水管下方的第一層布水環的凹槽內；若干層布水環上下設置，且同心設置，下一層布水環的內徑大于上一層布水環的內徑；布水環為中部空心的圓環，圓環處為下陷的凹槽，廢水流入凹槽內再溢流至下一層的布水環的凹槽內。
5.根據權利要求4所述的處理含鐵錳礦井廢水的水處理裝置，其特征在于，上下相鄰的兩層布水環中，下方的布水環的內徑介于上方的布水環的內徑與外徑之間，使得上方布水環的圓環凹槽的內側邊沿處于下方布水環的圓環凹槽的內側邊沿之外，上方布水環的圓環凹槽的外側邊沿處于下方布水環的圓環凹槽的內外邊沿之間。
6.根據權利要求1所述的處理含鐵錳礦井廢水的水處理裝置，其特征在于，所述錳砂過濾層覆蓋錳砂過濾池的橫截面，且上下各設有支撐網，用于支撐對應的錳砂過濾層；最下層的錳砂過濾層與反洗水管之間設有反洗氣管，反洗氣管的下表面均勻密布出氣孔，反洗氣管的進氣端穿過錳砂過濾池的側壁并連接反洗曝氣機，用于反洗時為錳砂過濾池內輸入氣體。
7.根據權利要求1所述的處理含鐵錳礦井廢水的水處理裝置，其特征在于，所述錳砂過濾層內部裝填改性錳砂，改性錳砂的制備方法包括以下步驟：(1)將原始錳砂清洗后，進行干燥；(2)將步驟(1)得到的錳砂加入KMnO4溶液中，進行浸泡，得到活化后的錳砂；(3)將所述活化后的錳砂進行煅燒，冷卻后，得到所述改性錳砂。
8.根據權利要求6所述的處理含鐵錳礦井廢水的水處理裝置，其特征在于，所述錳砂過濾層內部裝填的改性錳砂的上表面與頂部的支撐網之間留有距離；所述錳砂過濾層的內部設有若干個傾斜的彼此平行的整流網，每個整流網貫穿錳砂過濾層；錳砂過濾池對應錳砂過濾層兩側的側壁上分別設有導軌槽，所述導軌槽面對錳砂過濾層的一面設有若干條導軌，導軌內對應一個錳砂過濾層設有一個滑塊，每個導軌槽的上方設有一個第一液壓缸，并通過第一液壓桿并聯對應的導軌槽內的若干個滑塊；所述整流網的頂部固定在對應錳砂過濾層頂部的支撐網上，整流網底部的兩端分別連接兩側導軌槽上對應的導軌內的滑塊，在第一液壓桿的帶動下使得整流網底部能夠上下移動。
9.根據權利要求8所述的處理含鐵錳礦井廢水的水處理裝置，其特征在于，所述錳砂過濾池對應整流網兩側的兩個側壁上分別設有導軌槽，導軌槽對應若干個整流網底部所在的豎直直線上設有若干條導軌，每個導軌內設置的滑塊數量與對應的錳砂過濾層的數量相同。
10.根據權利要求9所述的處理含鐵錳礦井廢水的水處理裝置，其特征在于，所述整流網的網孔孔徑略大于對應的錳砂過濾層的改性錳砂的平均粒徑；整流網底部設有套管，套管包括內管和外管，內管的兩端用于連接滑塊，外管的外側面用于均勻固定整流網的底部邊沿，外管的長度略小于內管的長度；錳砂過濾池上方設有第二液壓缸，并通過第二液壓桿并聯所有的外管，帶動外管水平左右移動。
發明內容
針對上述問題，本發明提供了一種處理含鐵錳礦井廢水的水處理裝置，包括依次連接的納米曝氣機、曝氣氧化池、錳砂過濾池和產水箱，所述納米曝氣機連接曝氣氧化池底部的納米曝氣管，為曝氣氧化池提供納米氣體，氧化處理礦井廢水；
所述錳砂過濾池由上至下包括布水器、反洗出口、若干層錳砂過濾層、反洗水管和產水口，曝氣氧化池的出水口連接布水器，氧化處理后的廢水經布水后，流過錳砂過濾層，再由產水口排入產水箱；產水口連接產水箱，反洗出口連接曝氣氧化池的進水口；
所述產水箱通過反洗管道連接反洗水管，用于反洗錳砂過濾層，反洗后的污水返回曝氣氧化池進行處理。
可選的，所述納米曝氣機的進氣口連接進氣管，進氣管輸入空氣或氧氣，納米曝氣機的進液口通過循環水管連接曝氣氧化池，納米曝氣機的出氣口連接納米曝氣管。
可選的，所述曝氣氧化池包括進水口、循環水出口、出水口、若干個折流擋板和納米曝氣管，進水口設在曝氣氧化池的頂部，出水口設在進水口對側的曝氣氧化池側壁上，循環水出口設在進水口的下方，用于連接循環水管；
若干個折流擋板沿著從進水口至出水口的水流方向依次間隔設置，且垂直于水流方向；折流擋板豎直或水平設置，使得曝氣氧化池內的廢水以上下蛇形或水平蛇形的形式由進水口流向出水口；
曝氣氧化池的底部均勻布設納米曝氣管。
可選的，所述錳砂過濾池的布水器包括導水器及其下方的若干層布水環，所述導水器包括進水管和導水管，進水管的一端連接所述出水口，另一端連接導水管的中部，導水管的兩端設有開口，兩個開口對應導水管下方的第一層布水環的凹槽內；
若干層布水環上下設置，且同心設置，下一層布水環的內徑大于上一層布水環的內徑；布水環為中部空心的圓環，圓環處為下陷的凹槽，廢水流入凹槽內再溢流至下一層的布水環的凹槽內。
進一步可選的，上下相鄰的兩層布水環中，下方的布水環的內徑介于上方的布水環的內徑與外徑之間，使得上方布水環的圓環凹槽的內側邊沿處于下方布水環的圓環凹槽的內側邊沿之外，上方布水環的圓環凹槽的外側邊沿處于下方布水環的圓環凹槽的內外邊沿之間。
可選的，所述錳砂過濾層覆蓋錳砂過濾池的橫截面，且上下各設有支撐網，用于支撐對應的錳砂過濾層。
可選的，最下層的錳砂過濾層與反洗水管之間設有反洗氣管，反洗氣管的下表面均勻密布出氣孔，反洗氣管的進氣端穿過錳砂過濾池的側壁并連接反洗曝氣機，用于反洗時為錳砂過濾池內輸入氣體。
可選的，所述錳砂過濾層內部裝填改性錳砂，改性錳砂的制備方法包括以下步驟：
(1)將原始錳砂清洗后，進行干燥；
(2)將步驟(1)得到的錳砂加入KMnO4溶液中，進行浸泡，得到活化后的錳砂；
(3)將所述活化后的錳砂進行煅燒，冷卻后，得到所述改性錳砂。
可選的，步驟(1)中，所述原始錳砂的含錳量為35-45wt％，粒徑為1-4mm；原始錳砂可用自來水沖洗干凈，再在烘箱中干燥，干燥溫度為90-110℃。
由于上層的錳砂過濾層的錳砂粒徑大于下層的錳砂過濾層的錳砂粒徑，若設置兩層錳砂過濾層，上層的改性錳砂對應的制備原料原始錳砂的粒徑為2-4mm，下層對應的原始錳砂的粒徑為1-2mm。
可選的，步驟(2)中，所述KMnO4溶液的濃度為1-1.5％(W/V)，錳砂與KMnO4溶液的質量體積比為1g:(10-20)ml；
浸泡時間為6-8h。
可選的，步驟(3)中，煅燒溫度為200-250℃，煅燒時間為1-2h，可在馬弗爐中進行煅燒，然后自然冷卻。
傳統的過濾層普遍采用自然堆積的裝填方式，廢水由上至下的通過過濾層，將擠壓部分填料，造成部分過濾層長時間運行后坍塌，進而再擠壓附近的過濾層，造成過濾層的斷流、短流或死區等不利于廢水流動及處理的情況。本發明對錳砂過濾層進行了改進，能夠在處理廢水的過程中疏松過濾層，改善過濾層的堆積狀態以及廢水流動狀態，促進廢水與改性錳砂的充分接觸。
可選的，所述錳砂過濾層內部裝填的改性錳砂的上表面與頂部的支撐網之間留有距離；所述錳砂過濾層的內部設有若干個傾斜的彼此平行的整流網，每個整流網貫穿錳砂過濾層；
錳砂過濾池對應錳砂過濾層兩側的側壁上分別設有導軌槽，所述導軌槽面對錳砂過濾層的一面設有若干條導軌，導軌內對應一個錳砂過濾層設有一個滑塊，每個導軌槽的上方設有一個第一液壓缸，并通過第一液壓桿并聯對應的導軌槽內的若干個滑塊；
所述整流網的頂部固定在對應錳砂過濾層頂部的支撐網上，整流網底部的兩端分別連接兩側導軌槽上對應的導軌內的滑塊，在第一液壓桿的帶動下使得整流網底部能夠上下移動。
進一步可選的，所述錳砂過濾層裝填的改性錳砂自然均勻鋪設在底部的支撐網上，改性錳砂的堆積體積占對應的錳砂過濾層的上下層支撐網之間總體積的75-85％。
進一步可選的，所述錳砂過濾池對應整流網兩側的兩個側壁上分別設有導軌槽，導軌槽對應若干個整流網底部所在的豎直直線上設有若干條導軌，每個導軌內設置的滑塊數量與對應的錳砂過濾層的數量相同。
進一步可選的，所述整流網的兩側邊沿延伸至錳砂過濾層的兩側，并且整流網底部的兩端分別連接對應的導軌內的滑塊，第一液壓桿通過滑塊帶動整流網底部上下移動。
進一步可選的，所述整流網的網孔孔徑略大于對應的錳砂過濾層的改性錳砂的平均粒徑；整流網底部設有套管，套管包括內管和外管，內管的兩端用于連接滑塊，外管的外側面用于均勻固定整流網的底部邊沿，外管的長度略小于內管；
錳砂過濾池上方設有第二液壓缸，并通過第二液壓桿并聯所有的外管，帶動外管水平左右移動。
（發明人：李永杰;張傳兵;王慧芳;徐亞慧;李玉東;莊云萍;李玉杰;蘇繼明;牛瑞勝;楊鵬）
