公布日：2023.04.28
申請日：2023.02.22
分類號：B01D29/60(2006.01)I;B01D29/96(2006.01)I;B01D35/02(2006.01)I
摘要
本發明公開了一種固液混合型污水處理設備及處理方法，涉及污水處理技術領域，包括抽水泵體及進水端及，過濾組件，過濾網隨著過濾框架可由水平狀態向豎直狀態轉換；推動組件，推動組件包括外箱體及沿著外箱體長度方向向外伸出的第一推動桿，在外箱體的高度方向設置有第二推動桿；閉合組件，包括閉合頁片，對進水端的開口處形成閉合；第二隔板具有位于第一隔板下方的水平面及向進水端處延伸的斜面，且第二隔板遠離外殼體的側邊通過彈性件活動設置于進水端的外緣處；對漂浮物形成遮擋和過濾，不再進入抽水泵體的周?chē)�，保證了抽水泵體安全性，延長抽水泵體的使用壽命；保證抽水泵體的清理效率，減少污水漂浮物對過濾框架的堵塞及對抽水泵體干擾。
權利要求書
1.一種固液混合型污水處理設備，包括污水處理設備主體（10），所述污水處理設備主體（10）包括外殼體（11）及位于外殼體（11）底部的抽水泵體（12），所述抽水泵體（12）的一端貫穿外殼體（11）并延伸至外殼體（11）的外部；在抽水泵體（12）的上方還設置有進水端（15）；在所述外殼體（11）的頂端開口處從上至下依次設置有兩個對稱安裝的第一隔板（13）及兩個對稱安裝的第二隔板（14），所述第一隔板（13）及第二隔板（14）均向外殼體（11）邊緣處延伸，其特征在于：在兩個所述第一隔板（13）的頂端處均設有過濾組件（20），且兩個過濾組件（20）相對設置，所述過濾組件（20）包括豎向設置的阻擋板（21）及位于阻擋板（21）一側的過濾框架（22），過濾框架（22）的內部可拆卸設置有過濾網（28），所述過濾網（28）隨著過濾框架（22）可由水平狀態向豎直狀態轉換；在所述第一隔板（13）與第二隔板（14）之間設置有推動組件（30），所述推動組件（30）包括外箱體（31）及沿著外箱體（31）長度方向向外伸出的第一推動桿（32），在外箱體（31）的高度方向設置有第二推動桿（33）；在所述進水端（15）的頂端設置有閉合組件（40），所述閉合組件（40）包括嵌合于進水端（15）頂端的外環體（45），所述外環體（45）的內部設置有若干個閉合頁片（42），所述閉合頁片（42）對進水端（15）的開口處形成閉合；所述第二隔板（14）具有位于第一隔板（13）下方的水平面及向進水端（15）處延伸的斜面，且所述第二隔板（14）遠離外殼體（11）的側邊通過彈性件活動設置于進水端（15）的外緣處；保持污水繼續進抽水泵體（12）周?chē)姆椒椋簩⑦^(guò)濾框架（22）向傾斜狀態調整，使所述過濾框架（22）的邊緣處擠壓第一推動桿（32），第二推動桿（33）對第二隔板（14）處形成擠壓，使第二隔板（14）與外殼體（11）的邊緣處不再抵接，外殼體（11）與第二隔板（14）的邊緣處形成縫隙，污水從第二隔板（14）的邊緣處向外殼體（11）的內部滲入；在相應的過濾框架（22）上的漂浮物不再形成遮擋或者堵塞時，重新使過濾框架（22）保持水平狀態，且閉合組件（40）不再對進水端（15）形成閉合。

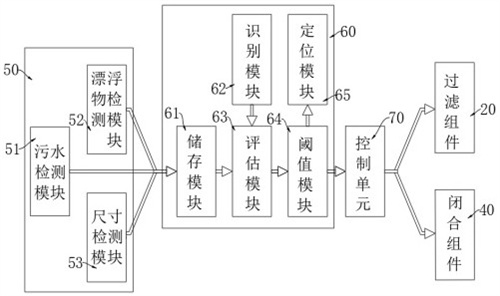

2.根據權利要求1所述的一種固液混合型污水處理設備，其特征在于：還包括檢測單元（50）、處理單元（60）、控制單元（70）；其中，在所述抽水泵體（12）處于工作狀態下時，所述檢測單元（50）對污水處理設備主體（10）的所處環境進行判斷，在污水處理設備主體（10）處于污水環境下且污水中的存在漂浮物時，形成漂浮物檢測信息；將漂浮物檢測信息發送至處理單元（60），對漂浮于外殼體（11）上方的漂浮物進行分析處理，形成漂浮物系數Pxs之和；依據漂浮物系數Pxs之和與相應閾值的差值，判斷外殼體（11）上方會(huì )形成堵塞的漂浮物是否過多；在漂浮物過多時，識別出過濾框架（22）上方漂浮物中面積中最大的一個及其所在位置，形成位置信息；結合位置信息，由控制單元（70）形成相應的控制指令，使閉合組件（40）對進水端（15）的頂端形成閉合，并依據位置信息確定相應的過濾框架（22）；控制過濾組件（20），使過濾框架（22）由原本的水平狀態轉化為傾斜狀態，由水流將附著在過濾框架（22）表面的漂浮物沖刷至第二隔板（14）靠近外殼體（11）的邊緣的水平面，并保持污水繼續進入抽水泵體（12）的周?chē)�。權利要求�?shū)1/3頁2CN116020190B
23.根據權利要求2所述的一種固液混合型污水處理設備，其特征在于：所述過濾組件（20）包括阻擋板（21），在所述阻擋板（21）的底端設置有第一電機（25），所述第一電機（25）的輸出端通過傳動件與過濾框架（22）相連接，在限位連接件（23）限位作用下，使過濾框架（22）由水平狀態向豎直狀態轉化；所述傳動件包括豎向設置于阻擋板（21）兩側邊緣處的滾珠絲桿（24），在滾珠絲桿（24）的外部配合設置有滾珠螺母（26）。
4.根據權利要求3所述的一種固液混合型污水處理設備，其特征在于：所述滾珠螺母（26）沿著滾珠絲桿（24）的高度方向來回移動，滾珠螺母（26）與過濾框架（22）的一端相連接；在所述阻擋板（21）的底端鉸接有呈L形的限位連接件（23）的水平端，限位連接件（23）的豎直端頂部與過濾框架（22）的側邊相連接；所述第一電機（25）的輸出端處通過傳動帶（27）與滾珠絲桿（24）底端傳動連接。
5.根據權利要求1所述的一種固液混合型污水處理設備，其特征在于：所述閉合組件（40）包括第二電機（41），在所述第二電機（41）與閉合頁片（42）之間設置有聯動件，閉合頁片（42）的外部設置有外環體（45），在第二電機（41）輸出動力后，聯動件使閉合頁片（42）在外環體（45）的內部產生旋轉，并在第二隔板（14）頂端形成閉合；所述聯動件包括位于第二電機（41）輸出端外部的第一齒輪（43）及外環體（45）外部的第二齒輪（44），第二齒輪（44）與第一齒輪（43）之間相嚙合。
6.根據權利要求5所述的一種固液混合型污水處理設備，其特征在于：所述外環體（45）轉動設置于進水端（15）的頂端開口處，在進水端（15）的頂端開口處還設置有環狀的環形格擋片（46），在外環體（45）的內壁處鉸接有若干個連接桿（49），連接桿（49）遠離外環體（45）的一端鉸接有閉合頁片（42），閉合頁片（42）的一側鉸接于環形格擋片（46）的表面；在所述進水端（15）的開口處設置有限位柱（48），在外環體（45）的表面開設有限位滑槽（47），所述限位柱（48）的端部延伸至限位滑槽（47）內部，對外環體（45）的轉動形成限制。
7.根據權利要求1所述的一種固液混合型污水處理設備，其特征在于：所述推動組件（30）包括外箱體（31），外箱體（31）的內底端滑動有滑動桿（35），滑動桿（35）的上表面設置有傾斜且向上凸起的弧面，在弧面的兩端均設置有向下凹陷的限位凹槽（36）；在外箱體（31）頂端滑動穿設有第二推動桿（33），第二推動桿（33）的底端連接有格擋塊（38），格擋塊（38）的底端活動設置有限位滾珠（37），限位滾珠（37）與限位凹槽（36）相適配，第二推動桿（33）延伸至外箱體（31）內的外部套設有第二復位彈簧（39）；在所述滑動桿（35）的兩端分別連接有第一復位彈簧（34）及第一推動桿（32），第一復位彈簧（34）遠離滑動桿（35）的一端與外箱體（31）的內壁固定連接，第一推動桿（32）遠離滑動桿（35）的一端貫穿外箱體（31）并延伸至外箱體（31）的外部。
8.根據權利要求2所述的一種固液混合型污水處理設備，其特征在于：所述檢測單元（50）包括污水檢測模塊（51）、漂浮物檢測模塊（52）、尺寸檢測模塊（53）；其中當所述外殼體（11）處于水環境下時，由污水檢測模塊（51）判斷外殼體（11）周?chē)欠駷槲鬯�，在為污水的條件下時，由漂浮物檢測模塊（52）對外殼體（11）上方的漂浮物進行檢測，判斷是否存在漂浮物；如果存在漂浮物，確定漂浮物的種類，尺寸檢測模塊（53）檢測其覆蓋面積Mj，并且依據漂浮物的種類，確定造成抽水泵體（12）堵塞的難易程度，確定難度系數Nx；獲取覆蓋面積Mj及難度系數Nx，建立漂浮物信息集。
9.根據權利要求8所述的一種固液混合型污水處理設備，其特征在于：所述處理單元（60）包括儲存模塊（61）、識別模塊（62）及評估模塊（63）、閾值模塊（64）、定位模塊（65）；其中，將漂浮物信息集發送至儲存模塊（61）進行儲存，并進行云備份；在備份后，將漂浮物信息集發送至評估模塊（63），關聯獲取漂浮物系數Pxs，其中，漂浮物系數Pxs的獲取方式如下：獲取覆蓋面積Mj及難度系數Nx，進行無量綱處理，依照如下公式進行關聯：
其中，參數意義為：難度因子An，0.55≤An≤0.81，面積因子Aj，0.69≤Aj≤0.93，C為常數修正系數；獲取漂浮物系數Pxs之和并發送至閾值模塊（64），由閾值模塊（64）判斷漂浮物系數Pxs之和的大小，在漂浮物系數Pxs之和大于相應閾值后；由識別模塊（62）識別過濾框架（22）上方的漂浮物中覆蓋面積Mj最大的一個或者多個，形成識別判斷結果后，確定其中覆蓋面積Mj最大的漂浮物的位置，并由定位模塊（65）形成位置信息并輸出。
10.一種固液混合型污水處理方法，應用有權利要求1至9中的任一項所述的設備，其特征在于：包括如下步驟：步驟一、在抽水泵體（12）處于工作狀態下時，由污水檢測模塊（51）判斷外殼體（11）周?chē)欠駷槲鬯�，在為污水的條件下時，由漂浮物檢測模塊（52）對外殼體（11）上方的漂浮物進行檢測，判斷是否存在漂浮物；步驟二、在污水處理設備主體（10）處于污水環境下且污水中的存在漂浮物時，依據漂浮物的種類，由尺寸檢測模塊（53）檢測其覆蓋面積Mj，依據造成抽水泵體（12）堵塞的難易程度，確定難度系數Nx；獲取覆蓋面積Mj及難度系數Nx，建立漂浮物信息集；步驟三、將漂浮物信息集發送至評估模塊（63），關聯獲取漂浮物系數Pxs及漂浮物系數Pxs之和，并發送至閾值模塊（64），在漂浮物系數Pxs之和大于相應閾值后；由識別模塊（62）識別過濾框架（22）上方的漂浮物中覆蓋面積Mj最大的一個，形成識別判斷結果后，確定其中覆蓋面積Mj最大的漂浮物的位置，并由定位模塊（65）形成位置信息并輸出；步驟四、由控制單元（70）形成相應的控制指令，通過聯動件使閉合頁片（42）在外環體（45）的內部產生旋轉，并對進水端（15）的開口處形成閉合；結合位置信息，由控制單元（70）形成相應的控制指令，使閉合組件（40）對進水端（15）的頂端形成閉合，并依據位置信息確定相應的過濾框架（22）；步驟五、控制過濾組件（20），在限位連接件（23）限位作用下，使過濾框架（22）由原本的水平狀態轉化為傾斜狀態，由水流將附著在過濾框架（22）表面的漂浮物沖刷至第二隔板（14）靠近外殼體（11）的邊緣的水平面，并保持污水繼續進入抽水泵體（12）的周?chē)�；過濾框架（22）的邊緣處擠壓第一推動桿（32），第二推動桿（33）對第二隔板（14）處形成擠壓，使第二隔板（14）與外殼體（11）的邊緣處不再抵接，外殼體（11）與第二隔板（14）的邊緣處形成縫隙，污水從第二隔板（14）的邊緣處向外殼體（11）的內部滲入；步驟六、在相應的過濾框架（22）上的漂浮物不再形成遮擋或者堵塞時，重新使過濾框架（22）保持水平狀態，且閉合組件（40）不再對進水端（15）形成閉合。
（發明人：孫森林;馬繼華;魏永育;陳勇）
