公布日：2023.12.05
申請日：2023.09.04
分類號：E04H7/02(2006.01)I;E04B1/61(2006.01)I;E04B1/68(2006.01)I;E04B1/64(2006.01)I;E03F5/10(2006.01)I
摘要
本發明屬于污水處理技術領域，具體的說是一種鋼骨架和高分子板組合污水池，包括池底、池壁和支撐機構；本發明通過一號密封件和二號密封件將所有的底板密封連接在一起，通過三號密封件和四號密封件對池底和池壁拼接處進行密封連接，進而使池底和池壁連成一個整體；底板、一號側板等零部件為高分子材料制成，且全部在工廠進行預制，只需要在現場進行組裝和密封連接即可，密封連接處的養護時間較短，進而大大縮短污水池的建造周期，進而滿足快速投入使用的要求；同時高分子材料具有生產成本低、耐磨抗腐蝕的優點，進而降低污水池的制造成本，同時降低污水對污水池的腐蝕作用，進而降低污水池被腐蝕的幾率，進而降低污水池泄露的幾率。
權利要求書

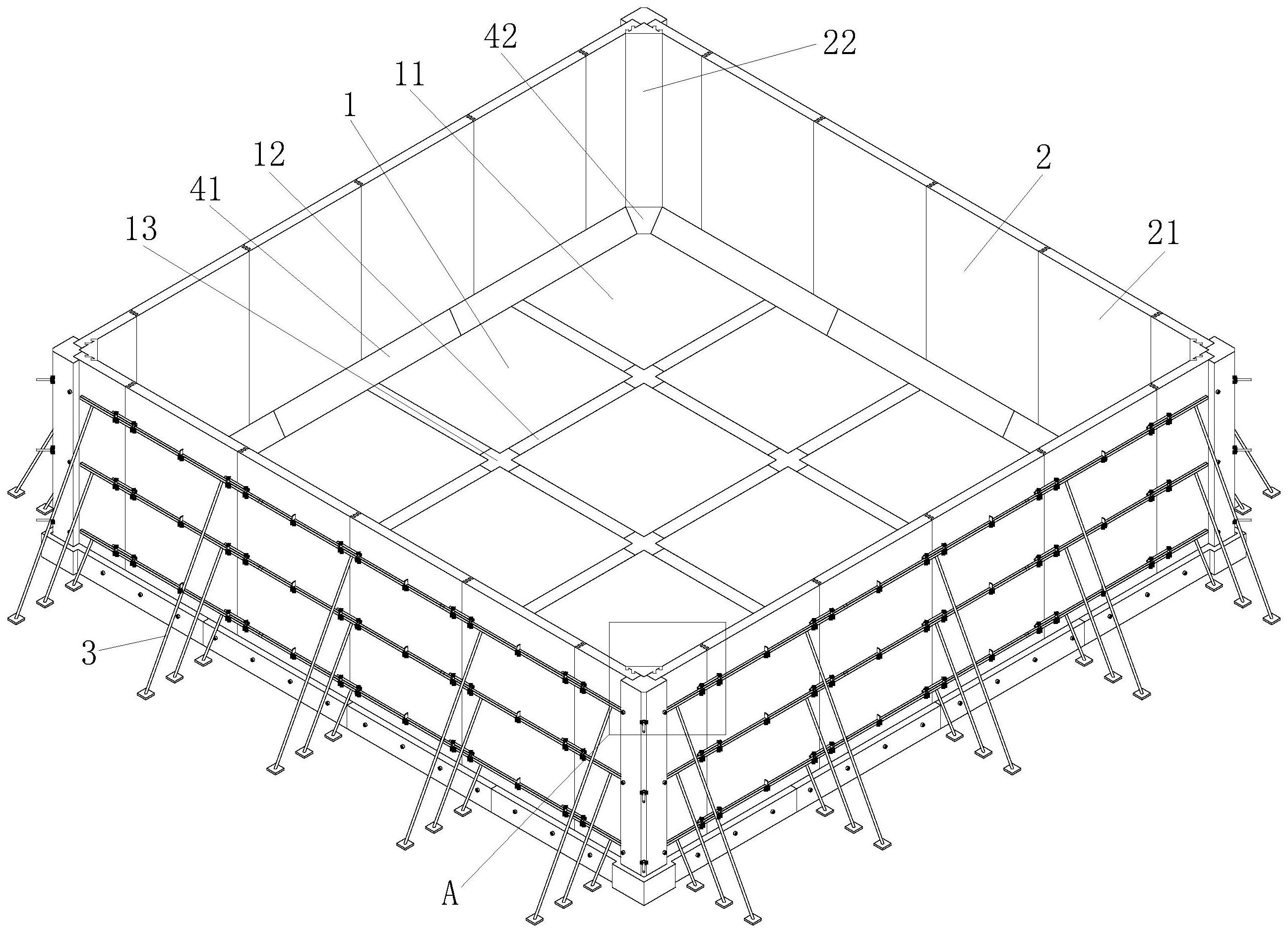

1.一種鋼骨架和高分子板組合污水池，其特征在于：包括池底(1)、池壁(2)和支撐機構(3)；所述池底(1)包括底板(11)、一號密封件(12)和二號密封件(13)；所述底板(11)平鋪在污水池的基礎上；所述底板(11)呈方陣排布；同一排或者同一列上相鄰的兩個所述底板(11)相互靠近的一端抵觸在一起；同一排或者同一列上相鄰的兩個所述底板(11)相互靠近的一端上均設有一號連接面(111)和二號連接面(112)；所述一號連接面(111)水平設置；所述二號連接面(112)豎直設置；所述一號連接面(111)的表面上設有一號限位結構(113)；所述一號限位結構(113)沿所述底板(11)的側邊設置；所述一號密封件(12)的下表面上對稱設有一號限位凹槽(121)；所述一號限位凹槽(121)沿所述一號密封件(12)的長邊方向設置；同一排或者同一列上相鄰的兩個所述底板(11)相互靠近的一端之間通過所述一號密封件(12)密封連接；所述二號密封件(13)上設有四個二號密封部(131)；所述二號密封部(131)的底面上對稱設有二號限位凹槽(132)；四個相鄰的所述底板(11)之間通過所述二號密封件(13)密封連接；所述一號密封件(12)與所述底板(11)之間通過加熱焊接的方式粘接在一起；所述二號密封件(13)與所述底板(11)之間通過加熱焊接的方式粘接在一起；所述池底(1)邊緣的所述底板(11)遠離所述池底(1)中心的邊緣上設有一號安裝槽(114)；所述一號安裝槽(114)沿所述底板(11)的邊緣設置；所述池底(1)邊緣的所述底板(11)遠離所述池底(1)中心的一側設有二號限位結構(115)；所述二號限位結構(115)沿所述底板(11)的邊緣設置；所述池底(1)上設置所述池壁(2)；所述池壁(2)包括一號側板(21)和連接柱(22)；所述池底(1)的四個角上均設置所述連接柱(22)；所述連接柱(22)與所述底板(11)連接；所述池底(1)的每個側邊上都均勻間隔設有所述一號側板(21)；所述一號側板(21)沿所述池底(1)的側邊均勻間隔設置；所述一號側板(21)的下端抵觸在所述一號安裝槽(114)內；同一邊緣上相鄰的兩個所述一號側板(21)相互靠近的兩個端面上分別設有一號連接凸起(211)和二號連接凸起(212)；其中一個所述一號側板(21)的端面上設置所述一號連接凸起(211)；所述一號連接凸起(211)豎向設置；所述一號連接凸起(211)均勻間隔設置；另一個所述一號側板(21)的端面上設置所述二號連接凸起(212)；所述二號連接凸起(212)豎向設置；所述二號連接凸起(212)均勻間隔設置；同一邊緣上相鄰的兩個所述一號側板(21)之間通過所述一號連接凸起(211)和二號連接凸起(212)密封連接；所述一號連接凸起(211)和所述二號連接凸起(212)通過加熱焊接的方式粘接在一起；靠近所述連接柱(22)的所述一號側板(21)與所述連接柱(22)密封連接；所述池底(1)邊緣的所述底板(11)遠離所述池底(1)中心的一側設有一號連接結構(116)；所述一號連接結構(116)沿所述底板(11)的邊緣設置；所述一號連接結構(116)和所述二號限位結構(115)分別設置在所述一號安裝槽(114)的兩側；所述一號連接結構(116)上設有二號連接結構(117)；所述一號側板(21)下端的內側面上設有三號連接結構(213)；所述三號連接結構(213)沿所述一號側板(21)的底邊設置；所述池壁(2)和所述池底(1)之間設有三號密封件(41)；所述三號密封件(41)的下端設有一號接觸面(411)；所述一號接觸面(411)水平設置；所述三號密封件(41)的一側設有二號接觸面(412)；所述二號接觸面(412)與所述一號接觸面(411)相互垂直；所述二號接觸面(412)上設有一號卡槽(413)；所述一號卡槽(413)沿所述三號密封件(41)的長邊方向設置；所述一號卡槽(413)和所述一號接觸面(411)之間設有三號接觸結構(414)；所述一號側板(21)與所述底板(11)之間通過所述三號密封件(41)密封連接；所述一號側板(21)與所述三號密封件(41)之間通過加熱焊接的方式粘接在一起；所述底板(11)與所述三號密封件(41)之間通過加熱焊接的方式粘接在一起；所述連接柱(22)與所述底板(11)之間通過四號密封件(42)密封連接；所述底板(11)、所述連接柱(22)、所述一號側板(21)、所述一號密封件(12)、所述二號密封件(13)、所述三號密封件(41)以及所述四號密封件(42)均為高分子材料制成；所述池壁(2)側面設置所述支撐機構(3)；所述支撐機構(3)用于對所述池壁(2)提供支撐力。
2.根據權利要求1所述的一種鋼骨架和高分子板組合污水池，其特征在于：所述一號限位結構(113)的側面上設有一號連接槽(1131)；所述一號連接槽(1131)為U型槽；所述一號連接槽(1131)沿所述一號限位結構(113)的側壁均勻間隔設置；同一列或者同一排上相鄰的兩個所述底板(11)上相互靠近的兩個所述一號限位結構(113)上的所述一號連接槽(1131)成對設置；其中一個所述一號連接槽(1131)的一端設有二號連接槽(1132)；所述二號連接槽(1132)為圓形；另一個所述一號連接槽(1131)的一端設有三號連接槽(1133)；所述三號連接槽(1133)為多邊形；同一列或者同一排上相鄰的兩個所述底板(11)上相互靠近的兩個所述一號限位結構(113)之間通過一號連接件(43)和一號連接螺母(49)連接；所述一號連接件(43)的一端設有一號限位部(431)；所述一號限位部(431)為圓柱狀；所述一號限位部(431)的端面上設有擰動槽(432)；所述擰動槽(432)為多邊形；所述一號連接件(43)的另一端設有一號連接部(433)；所述一號連接部(433)上套設所述一號連接螺母(49)；所述一號連接螺母(49)與所述一號連接部(433)螺紋連接；成對設置的兩個所述一號連接槽(1131)內共同設置所述一號連接件(43)；所述一號限位部(431)靠近所述一號連接部(433)的端面抵觸在所述二號連接槽(1132)的端面上；所述一號限位部(431)的側邊與所述二號連接槽(1132)的側面間隙配合；所述一號連接螺母(49)靠近所述一號限位部(431)的端面抵觸在所述三號連接槽(1133)的端面上；所述一號連接螺母(49)的側面與所述三號連接槽(1133)的側面間隙配合。
3.根據權利要求2所述的一種鋼骨架和高分子板組合污水池，其特征在于：同一邊緣上相鄰的兩個所述一號側板(21)相互靠近的一端均設有二號連接件(44)；所述二號連接件(44)沿所述一號側板(21)的側邊均勻間隔設置；所述二號連接件(44)與所述一號側板(21)澆鑄在一起；所述二號連接件(44)的上端設有四號連接槽(441)；所述四號連接槽(441)為U型槽；同一邊緣上相鄰的兩個所述一號側板(21)上相互靠近的兩個所述二號連接件(44)成對設置；成對設置的兩個所述二號連接件(44)之間通過三號連接件(45)連接；所述三號連接件(45)的一端設有三號限位部(451)；所述三號連接件(45)的另一端設有三號連接部(452)；成對設置的兩個所述二號連接件(44)的兩個所述四號連接槽(441)內共同設置所述三號連接件(45)；所述三號連接部(452)抵觸在所述四號連接槽(441)內；所述三號連接部(452)上套設有三號連接螺母(46)；所述三號連接螺母(46)與所述三號連接部(452)螺紋連接；所述三號連接部(452)上套設有兩個三號墊片(47)；所述三號墊片(47)設置在兩個所述二號連接件(44)的兩側；其中一個所述三號墊片(47)的兩側分別與所述三號連接部(452)和靠近所述三號限位部(451)的所述二號連接件(44)抵觸在一起；另一個所述三號墊片(47)的兩側分別與所述三號連接螺母(46)和靠近所述三號鏈接螺母的所述二號連接件(44)抵觸在一起；所述一號側板(21)與所述二號限位結構(115)之間通過六號螺栓(48)固定連接。
4.根據權利要求3所述的一種鋼骨架和高分子板組合污水池，其特征在于：所述連接柱(22)為分體式結構；所述連接柱(22)包括一號立柱(221)和二號立柱(222)；所述池底(1)四個角上的所述底板(11)上均固定連接所述一號立柱(221)；所述一號立柱(221)靠近所述一號側板(21)的一側設有五號連接結構(2211)；靠近所述一號立柱(221)的所述一號側板(21)的外側面與所述五號連接結構(2211)的側面擠壓在一起；所述一號側板(21)靠近所述一號立柱(221)的側面與所述一號立柱(221)的側面擠壓在一起；所述五號連接結構(2211)與所述一號側板(21)之間通過一號固定螺栓(23)固定連接；所述一號固定螺栓(23)上下均勻間隔設置；所述一號立柱(221)上設有五號避讓孔(2212)；所述五號避讓孔(2212)上下均勻間隔設置；所述二號立柱(222)設置在所述池壁(2)的內側；所述二號立柱(222)遠離所述池底(1)中心的一側設有兩個二號限位面(2221)；兩個所述二號限位面(2221)互相垂直；所述二號限位面(2221)上設有五號限位結構(2222)；所述五號限位結構(2222)豎向設置；所述五號限位結構(2222)均勻間隔設置；靠近所述一號立柱(221)的所述一號側板(21)的側面上設有五號限位凹槽(214)；所述五號限位凹槽(214)豎向設置；所述五號限位凹槽(214)均勻間隔設置；所述五號限位結構(2222)抵觸在所述五號限位凹槽(214)內；所述二號限位面(2221)與所述一號側板(21)的內側面擠壓在一起；所述二號立柱(222)上設有五號連接件(223)；所述五號連接件(223)上下均勻間隔設置；所述五號連接件(223)與所述二號立柱(222)澆鑄在一起；所述五號連接件(223)從所述五號避讓孔(2212)內穿過；所述五號連接件(223)上套設有五號連接螺母(224)；所述五號連接螺母(224)與所述五號連接件(223)螺紋連接；所述五號連接螺母(224)抵觸在所述一號立柱(221)的限位面上；所述一號立柱(221)和所述二號立柱(222)均為高分子材料制成。
5.根據權利要求4所述的一種鋼骨架和高分子板組合污水池，其特征在于：所述二號連接件(44)上對稱設有四號限位孔(442)；同一個所述三號連接部(452)上的兩個所述三號墊片(47)相互靠近的側面上均設有四號限位柱(471)；所述四號限位柱(471)對稱設置；所述四號限位柱(471)抵觸在所述四號限位孔(442)內。
6.根據權利要求5所述的一種鋼骨架和高分子板組合污水池，其特征在于：所述支撐機構(3)包括橫桿(31)和豎桿(32)；所述二號連接件(44)的下側設有五號連接槽(443)；所述二號連接件(44)的下端固定連接有二號板狀結構(444)；所述二號板狀結構(444)上設有二號固定螺栓(52)；所述二號固定螺栓(52)對稱設置；所述一號側板(21)對應所述二號固定螺栓(52)處設有二號固定螺母(53)；所述二號固定螺母(53)與所述一號側板(21)澆鑄在一起；所述池壁(2)的每個側面都設置所述橫桿(31)；所述橫桿(31)卡在所述五號連接槽(443)內；所述橫桿(31)的下側設置所述豎桿(32)；所述豎桿(32)沿所述橫桿(31)的長邊方向均勻間隔設置；所述豎桿(32)的上端與所述橫桿(31)固定連接；所述豎桿(32)的下端抵觸在基礎上。
發明內容
為了彌補現有技術的不足，本發明提出的一種鋼骨架和高分子板組合污水池。本發明主要用于解決因目前的預制裝配式污水池雖然能縮短建造周期，但現澆混凝土得硬化需要較長時間，不能滿足污水池快速投入使用要求的問題。
本發明解決其技術問題所采用的技術方案是：本發明提供了一種鋼骨架和高分子板組合污水池，包括池底、池壁和支撐機構；所述池底包括底板、一號密封件和二號密封件；所述底板平鋪在污水池的基礎上；所述底板呈方陣排布；同一排或者同一列上相鄰的兩個所述底板相互靠近的一端抵觸在一起；同一排或者同一列上相鄰的兩個所述底板相互靠近的一端上均設有一號連接面和二號連接面；所述一號連接面水平設置；所述二號連接面豎直設置；所述一號連接面的表面上設有一號限位結構；所述一號限位結構沿所述底板的側邊設置；所述一號密封件的下表面上對稱設有一號限位凹槽；所述一號限位凹槽沿所述一號密封件的長邊方向設置；同一排或者同一列上相鄰的兩個所述底板相互靠近的一端之間通過所述一號密封件密封連接；所述二號密封件上設有四個二號密封部；所述二號密封部的底面上對稱設有二號限位凹槽；四個相鄰的所述底板之間通過所述二號密封件密封連接；所述一號密封件與所述底板之間通過加熱焊接的方式粘接在一起；所述二號密封件與所述底板之間通過加熱焊接的方式粘接在一起；所述池底邊緣的所述底板遠離所述池底中心的邊緣上設有一號安裝槽；所述一號安裝槽沿所述底板的邊緣設置；所述池底邊緣的所述底板遠離所述池底中心的一側設有二號限位結構；所述二號限位結構沿所述底板的邊緣設置；所述池底上設置所述池壁；所述池壁包括一號側板和連接柱；所述池底的四個角上均設置所述連接柱；所述連接柱與所述底板連接；所述池底的每個側邊上都均勻間隔設有所述一號側板；所述一號側板沿所述池底的側邊均勻間隔設置；所述一號側板的下端抵觸在所述一號安裝槽內；同一邊緣上相鄰的兩個所述一號側板相互靠近的兩個端面上分別設有一號連接凸起和二號連接凸起；其中一個所述一號側板的端面上設置所述一號連接凸起；所述一號連接凸起豎向設置；所述一號連接凸起均勻間隔設置；另一個所述一號側板的端面上設置所述二號連接凸起；所述二號連接凸起豎向設置；所述二號連接凸起均勻間隔設置；同一邊緣上相鄰的兩個所述一號側板之間通過所述一號連接凸起和二號連接凸起密封連接；所述一號連接凸起和所述二號連接凸起通過加熱焊接的方式粘接在一起；靠近所述連接柱的所述一號側板與所述連接柱密封連接；所述池底邊緣的所述底板遠離所述池底中心的一側設有一號連接結構；所述一號連接結構沿所述底板的邊緣設置；所述一號連接結構和所述二號限位結構分別設置在所述一號安裝槽的兩側；所述一號連接結構上設有二號連接結構；所述一號側板下端的內側面上設有三號連接結構；所述三號連接結構沿所述一號側板的底邊設置；所述池壁和所述池底之間設有三號密封件；所述三號密封件的下端設有一號接觸面；所述一號接觸面水平設置；所述三號密封件的一側設有二號接觸面；所述二號接觸面與所述一號接觸面相互垂直；所述二號接觸面上設有一號卡槽；所述一號卡槽沿所述三號密封件的長邊方向設置；所述一號卡槽和所述一號接觸面之間設有三號接觸結構；所述一號側板與所述底板之間通過所述三號密封件密封連接；所述一號側板與所述三號密封件之間通過加熱焊接的方式粘接在一起；所述底板與所述三號密封件之間通過加熱焊接的方式粘接在一起；所述連接柱與所述底板之間通過四號密封件密封連接；所述底板、所述連接柱、所述一號側板、所述一號密封件、所述二號密封件、所述三號密封件以及所述四號密封件均為高分子材料制成；所述池壁側面設置所述支撐機構；所述支撐機構用于對所述池壁提供支撐力。
優選的，所述一號限位結構的側面上設有一號連接槽；所述一號連接槽為U型槽；所述一號連接槽沿所述一號限位結構的側壁均勻間隔設置；同一列或者同一排上相鄰的兩個所述底板上相互靠近的兩個所述一號限位結構上的所述一號連接槽成對設置；其中一個所述一號連接槽的一端設有二號連接槽；所述二號連接槽為圓形；另一個所述一號連接槽的一端設有三號連接槽；所述三號連接槽為多邊形；同一列或者同一排上相鄰的兩個所述底板上相互靠近的兩個所述一號限位結構之間通過一號連接件和一號連接螺母連接；所述一號連接件的一端設有一號限位部；所述一號限位部為圓柱狀；所述一號限位部的端面上設有擰動槽；所述擰動槽為多邊形；所述一號連接件的另一端設有一號連接部；所述一號連接部上套設所述一號連接螺母；所述一號連接螺母與所述一號連接部螺紋連接；成對設置的兩個所述一號連接槽內共同設置所述一號連接件；所述一號限位部靠近所述一號連接部的端面抵觸在所述二號連接槽的端面上；所述一號限位部的側邊與所述二號連接槽的側面間隙配合；所述一號連接螺母靠近所述一號限位部的端面抵觸在所述三號連接槽的端面上；所述一號連接螺母的側面與所述三號連接槽的側面間隙配合。
優選的，同一邊緣上相鄰的兩個所述一號側板相互靠近的一端均設有二號連接件；所述二號連接件沿所述一號側板的側邊均勻間隔設置；所述二號連接件與所述一號側板澆鑄在一起；所述二號連接件的上端設有四號連接槽；所述四號連接槽為U型槽；同一邊緣上相鄰的兩個所述一號側板上相互靠近的兩個所述二號連接件成對設置；成對設置的兩個所述二號連接件之間通過三號連接件連接；所述三號連接件的一端設有三號限位部；所述三號連接件的另一端設有三號連接部；成對設置的兩個所述二號連接件的兩個所述四號連接槽內共同設置所述三號連接件；所述三號連接部抵觸在所述四號連接槽內；所述三號連接部上套設有三號連接螺母；所述三號連接螺母與所述三號連接部螺紋連接；所述三號連接部上套設有兩個三號墊片；所述三號墊片設置在兩個所述二號連接件的兩側；其中一個所述三號墊片的兩側分別與所述三號連接部和靠近所述三號限位部的所述二號連接件抵觸在一起；另一個所述三號墊片的兩側分別與所述三號連接螺母和靠近所述三號鏈接螺母的所述二號連接件抵觸在一起；所述一號側板與所述二號限位結構之間通過六號螺栓固定連接。
優選的，所述連接柱為分體式結構；所述連接柱包括一號立柱和二號立柱；所述池底四個角上的所述底板上均固定連接所述一號立柱；所述一號立柱靠近所述一號側板的一側設有五號連接結構；靠近所述一號立柱的所述一號側板的外側面與所述五號連接結構的側面擠壓在一起；所述一號側板靠近所述一號立柱的側面與所述一號立柱的側面擠壓在一起；所述五號連接結構與所述一號側板之間通過一號固定螺栓固定連接；所述一號固定螺栓上下均勻間隔設置；所述一號立柱上設有五號避讓孔；所述五號避讓孔上下均勻間隔設置；所述二號立柱設置在所述池壁的內側；所述二號立柱遠離所述池底中心的一側設有兩個二號限位面；兩個所述二號限位面互相垂直；所述二號限位面上設有五號限位結構；所述五號限位結構豎向設置；所述五號限位結構均勻間隔設置；靠近所述一號立柱的所述一號側板的側面上設有五號限位凹槽；所述五號限位凹槽豎向設置；所述五號限位凹槽均勻間隔設置；所述五號限位結構抵觸在所述五號限位凹槽內；所述二號限位面與所述一號側板的內側面擠壓在一起；所述二號立柱上設有五號連接件；所述五號連接件上下均勻間隔設置；所述五號連接件與所述二號立柱澆鑄在一起；所述五號連接件從所述五號避讓孔內穿過；所述五號連接件上套設有五號連接螺母；所述五號連接螺母與所述五號連接件螺紋連接；所述五號連接螺母抵觸在所述一號立柱的限位面上；所述一號立柱和所述二號立柱均為高分子材料制成。
優選的，所述二號連接件上對稱設有四號限位孔；同一個所述三號連接部上的兩個所述三號墊片相互靠近的側面上均設有四號限位柱；所述四號限位柱對稱設置；所述四號限位柱抵觸在所述四號限位孔內。
優選的，所述支撐機構包括橫桿和豎桿；所述二號連接件的下側設有五號連接槽；所述二號連接件的下端固定連接有二號板狀結構；所述二號板狀結構上設有二號固定螺栓；所述二號固定螺栓對稱設置；所述一號側板對應所述二號固定螺栓處設有二號固定螺母；所述二號固定螺母與所述一號側板澆鑄在一起；所述池壁的每個側面都設置所述橫桿；所述橫桿卡在所述五號連接槽內；所述橫桿的下側設置所述豎桿；所述豎桿沿所述橫桿的長邊方向均勻間隔設置；所述豎桿的上端與所述橫桿固定連接；所述豎桿的下端抵觸在基礎上。
本發明的有益效果如下：
1.本發明中底板、一號側板、一號密封件、二號密封件等零部件為高分子材料制成，且全部在工廠進行預制，只需要在現場進行組裝和密封連接即可，密封連接處的養護時間較混凝土的養護時間大大縮短，大大縮短污水池的建造周期，滿足快速投入使用的要求。
2.本發明中底板拼接完成后，將一號連接螺母擰在一號連接部上，隨后將一號連接部放置在一號連接槽的底部，沿著一號連接部的軸線方向移動一號連接件，使一號連接螺母卡在三號連接槽內，隨后通過扳手擰動一號限位部，進而帶動一號連接部轉動，進而縮短一號連接螺母與一號限位部之間的距離，進而使一號限位部抵觸在二號連接槽的底面上，進而通過一號連接件和一號連接螺母將兩個一號限位結構固定在一起，進而提高相鄰底板之間的連接強度，進而提高池底的連接強度。
3.本發明中擰緊三號連接螺母，進而使兩個二號連接件相互靠近，進而使兩個一號側板相互靠近，進而方便對兩個一號側板進行連接；相鄰的另個一號側板連接完成后，三號連接件和三號連接螺母將兩個二號連接件連接在一起，進而提高兩個一號側板連接處的強度，進而提高一號側板連接處的抗壓性能，進而提高污水池的抗壓性能。
4.本發明中對二號限位面、五號限位結構的側面、五號限位凹槽的側面以及一號側板的側面進行加熱，使其溫度達到焊接規定的溫度，隨后將五號連接螺母擰在五號連接件上，轉動五號連接螺母，進而使二號立柱向一號立柱移動，進而使五號限位結構抵觸在五號限位凹槽，使五號限位結構的側面與五號限位凹槽的側面粘接在一起，使二號限位面與一號側板的側面粘接在一起，進而完成一號側板與二號立柱密封連接，進而完成連接柱與一號側板的密封連接；通過五號連接螺母帶動五號連接件移動，進而方便二號立柱與一號側板的連接。
5.本發明中三號連接螺母鎖緊后，四號限位柱抵觸在四號限位孔內，進而對三號墊片進行限位，進而對三號連接件進行限位，進而降低三號連接件因受到外力等原因而從四號連接槽內移出的幾率，進而提高三號連接件工作的可靠性，進而提高兩個一號側板連接處可靠性。
（發明人：陳希;何志偉;陶歡;楊凡;趙志平;張順金;孫佳佳）
