公布日：2023.04.18
申請日：2023.02.01
分類號：C02F9/00(2023.01)I;C02F1/04(2023.01)N;C02F1/42(2023.01)N;C02F1/44(2023.01)N;C02F101/38(2006.01)N
摘要
本發明涉及廢水處理領域，具體涉及一種含N-甲基二乙醇胺廢水的處理方法和系統。本發明提供的一種含N-甲基二乙醇胺廢水的處理方法，包括如下步驟：1)將含N-甲基二乙醇胺廢水進行濃縮，濃縮后的廢水和有機酸進行混合反應，得到含熱穩態鹽的廢水；2)將含熱穩態鹽的廢水進行過濾、凈化，得到凈化后的廢水。采用本發明的處理方法可使廢水中N-甲基二乙醇胺含量大幅降低，經過凈化后的廢水可進入下游酸性水汽提或生產污水、或城市污水的生化處理裝置中進行常規處理。
權利要求書
1.一種含N-甲基二乙醇胺廢水的處理方法，其特征在于，包括如下步驟：1)將含N-甲基二乙醇胺廢水進行濃縮，濃縮后的廢水和有機酸進行混合反應，得到含熱穩態鹽的廢水；2)將含熱穩態鹽的廢水進行過濾、凈化，得到凈化后的廢水。
2.根據權利要求1所述的含N-甲基二乙醇胺廢水的處理方法，其特征在于，含N-甲基二乙醇胺廢水中N-甲基二乙醇胺的濃度為5-25wt％，濃縮后的廢水中N-甲基二乙醇胺的濃度為30-50wt％。
3.根據權利要求1或2任一項所述的含N-甲基二乙醇胺廢水的處理方法，其特征在于，步驟1)中所述反應的溫度為40-130℃，反應的壓力為0.05-0.15MPa。
4.根據權利要求1-3任一項所述的含N-甲基二乙醇胺廢水的處理方法，其特征在于，所述有機酸選自甲酸、草酸、乙酸中的至少一種；有機酸與濃縮后的廢水中N-甲基二乙醇胺的摩爾比為1:0.5-1.0。
5.根據權利要求1-4任一項所述的含N-甲基二乙醇胺廢水的處理方法，其特征在于，采用物理過濾進行過濾，過濾后含熱穩態鹽的廢水中粒度大于等于5μm的雜質的含量不大于1.0wt％；采用離子交換進行凈化脫除含熱穩態鹽的廢水中的熱穩態鹽，凈化后的廢水中熱穩態鹽的含量小于1.0wt％。
6.根據權利要求1-5任一項所述的含N-甲基二乙醇胺廢水的處理方法，其特征在于，所述濃縮步驟采用蒸餾塔進行，所述濃縮過程得到的濃縮生成凈水和凈化后的廢水進行回收處理；步驟2)在將含熱穩態鹽的廢水進行過濾之前還包括將部分含熱穩態鹽的廢水與濃縮后的廢水以及有機酸再次進行混合、反應的步驟。
7.一種含N-甲基二乙醇胺廢水的處理系統，其特征在于，包括通過管路順次連接的濃縮裝置、在線混合及反應裝置、過濾裝置和凈化裝置；連接所述濃縮裝置和在線混合及反應裝置的管路上設置有有機酸進料口。
8.根據權利要求7所述的含N-甲基二乙醇胺廢水的處理系統，其特征在于，所述濃縮裝置為蒸餾塔；所述在線混合及反應裝置為在線混合器；所述過濾裝置為過濾器；所述凈化裝置為離子交換樹脂床層；所述凈化裝置具有熱穩態鹽排出口。
9.根據權利要求7-8任一項所述的含N-甲基二乙醇胺廢水的處理系統，其特征在于，還包括廢水回收裝置，所述廢水回收裝置的進水口與凈化裝置的出水口連接。
10.根據權利要求7-9任一項所述的含N-甲基二乙醇胺廢水的處理系統，其特征在于，所述濃縮裝置還具有濃縮生成凈水排出口，所述濃縮生成凈水排出口與廢水回收裝置的進水口連接；所述在線混合及反應裝置具有第一出水口和第二出水口，所述在線混合及反應裝置的第一出水口與過濾裝置的進水口連接，所述在線混合及反應裝置的第二出水口與在線混合及反應裝置的進水口連接。
發明內容
因此，本發明要解決的技術問題在于克服現有技術無法高效處理N-甲基二乙醇胺廢水以有效降低廢水中的N-甲基二乙醇胺含量的缺陷，從而提供一種含N-甲基二乙醇胺廢水的處理方法和系統。
本發明提供一種含N-甲基二乙醇胺廢水的處理方法，包括如下步驟：
1)將含N-甲基二乙醇胺廢水進行濃縮，濃縮后的含N-甲基二乙醇胺廢水和有機酸進行混合并反應，得到含熱穩態鹽的廢水；
2)將含熱穩態鹽的廢水進行過濾、凈化，得到凈化后的廢水。
N-甲基二乙醇胺(MDEA)溶液和有機酸在一定條件下會(huì )發生反應，形成離子型胺鹽，這些離子型胺鹽不能通過加熱的方式從N-甲基二乙醇胺溶液中去除，被稱為熱穩定鹽(HSS)(HeatStableSalts，簡稱HSS)或熱穩定胺鹽(HeatStableAmineSalts，簡稱HSAS)。熱穩態鹽生成過程見式(1)(以一元酸為例)：
HX+MDEA＝MDEAH+X-(1)
式(1)中，HX為有機酸，MDEAH+X-是指熱穩態鹽，MDEAH+為束縛胺，X-為熱穩定鹽陰離子。
優選的，含N-甲基二乙醇胺廢水中N-甲基二乙醇胺的濃度為5-25wt％，濃縮后的廢水中N-甲基二乙醇胺的濃度為30-50wt％。
優選的，步驟1)中所述反應的溫度為40-130℃，反應的壓力為0.05-0.15MPa；
優選的，所述有機酸選自甲酸、草酸、乙酸中的至少一種；
濃縮后的廢水中有機酸的添加量按有機酸與濃縮后的廢水中N-甲基二乙醇胺摩爾比為1:0.5-1.0。
優選的，采用物理過濾進行過濾，過濾后含熱穩態鹽的廢水中粒度大于等于5μm的雜質的含量不大于1.0wt％；
采用離子交換進行凈化脫除含熱穩態鹽的廢水的熱穩態鹽，凈化后的廢水中熱穩態鹽的含量小于1.0wt％。
所述物理過濾通過具有精密過濾膜的過濾器進行，精密過濾膜的過濾網孔尺寸為1-5μm。
所述離子交換通過離子交換樹脂床層進行，所述離子交換樹脂床層為陰離子型離子交換樹脂床層。
所述精密膜過濾器可除去含N-甲基二乙醇胺廢水中的雜質，保護離子交換樹脂，延長離子交換樹脂使用壽命。
優選的，所述濃縮步驟采用蒸餾塔進行，所述濃縮過程得到的濃縮生成凈水和凈化后的廢水進行回收處理；
步驟2)在將含熱穩態鹽的廢水進行過濾之前還包括將部分含熱穩態鹽的廢水與濃縮后的廢水以及有機酸再次進行混合、反應的步驟。
將部分含熱穩態鹽的廢水與濃縮后的廢水以及有機酸再次進行混合、反應的步驟可促進生成熱穩態鹽的反應更為充分。

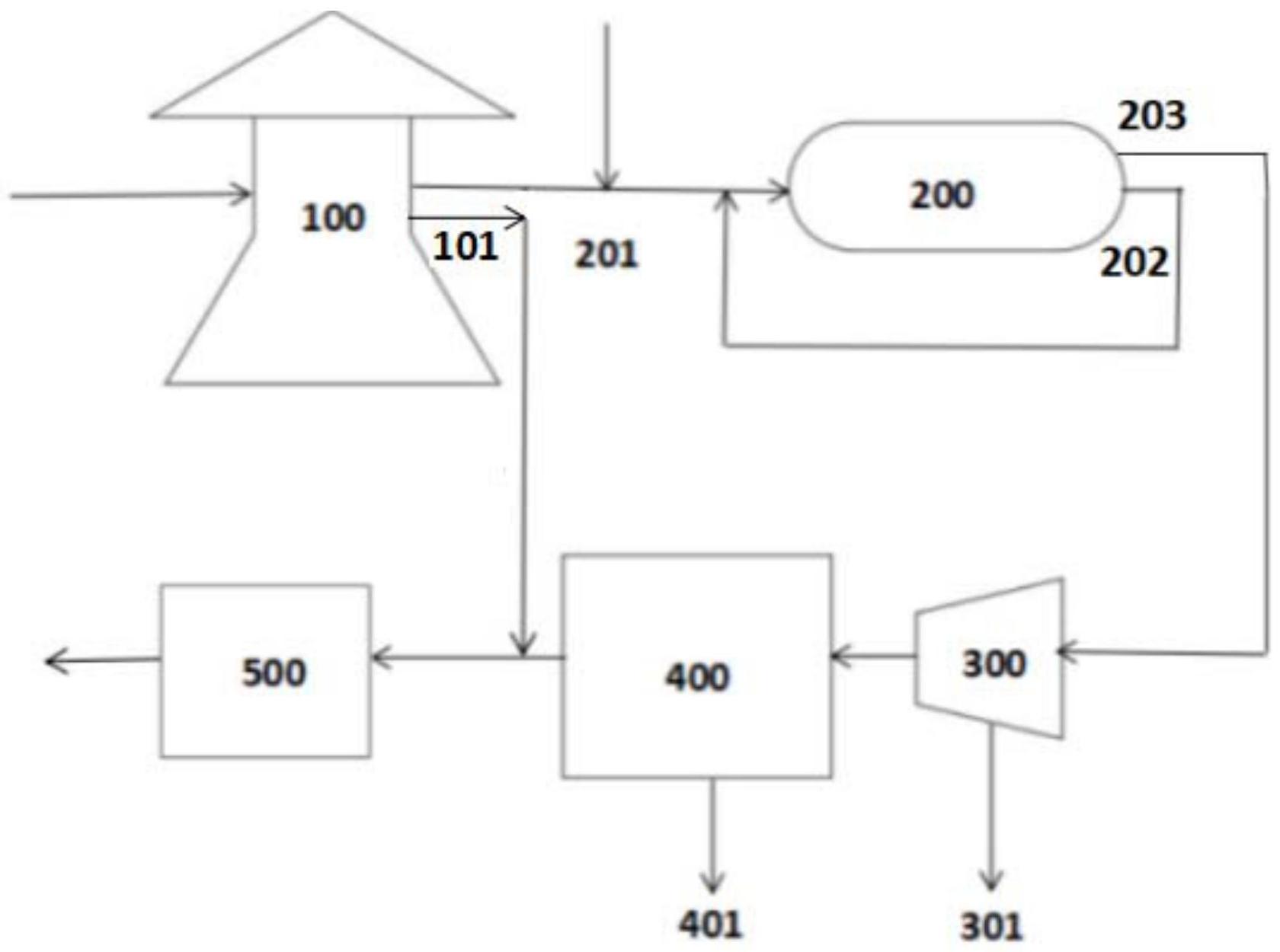

本發明還提供一種含N-甲基二乙醇胺廢水的處理系統，包括通過管路順次連接的濃縮裝置、在線混合及反應裝置、過濾裝置和凈化裝置；
連接所述濃縮裝置和在線混合及反應裝置的管路上設置有有機酸進料口。
優選的，所述濃縮裝置為蒸餾塔；
所述在線混合及反應裝置為在線混合器；
所述過濾裝置為過濾器；
所述凈化裝置為離子交換樹脂床層。
所述凈化裝置具有熱穩態鹽排出口。
可選的，所述過濾器的過濾膜為精密過濾膜。
可選的，精密過濾膜的過濾網孔尺寸為1-5μm。
離子交換樹脂可有效脫除過濾后含熱穩態鹽的廢水中各種陰離子，可脫除過濾后含熱穩態鹽的廢水中的熱穩態鹽。
優選的，還包括廢水回收裝置，所述廢水回收裝置的進水口與凈化裝置的出水口連接。
優選的，所述濃縮裝置具有濃縮生成凈水排出口，所述濃縮生成凈水排出口與凈化裝置的出水口連接；
所述在線混合及反應裝置具有第一出水口和第二出水口，所述在線混合及反應裝置的第一出水口與過濾裝置的進水口連接，所述在線混合及反應裝置的第二出水口與在線混合及反應裝置的進水口連接。
本發明技術方案，具有如下優點：
1.本發明提供的一種含N-甲基二乙醇胺廢水的處理方法，包括如下步驟：1)將含N-甲基二乙醇胺廢水進行濃縮，濃縮后的廢水和有機酸進行混合反應，得到含熱穩態鹽的廢水；2)將含熱穩態鹽的廢水進行過濾、凈化，得到凈化后的廢水。
利用N-甲基二乙醇胺和有機酸反應生成熱穩態鹽的特性，將濃縮后的含N-甲基二乙醇胺廢水與有機酸混合反應，使N-甲基二乙醇胺轉變?yōu)檩^為容易去除的熱穩態鹽，混合反應效率較高，反應速度較快；混合反應完成后，經后續的過濾和凈化處理使廢水中N-甲基二乙醇胺含量大幅降低，經過凈化后的廢水可進入下游酸性水汽提或生產污水、或城市污水的生化處理裝置中進行常規處理。
2.本發明提供的含N-甲基二乙醇胺廢水的處理系統，包括通過管路順次連接的濃縮裝置、在線混合及反應裝置、過濾裝置和凈化裝置；連接所述濃縮裝置和在線混合及反應裝置的管路上設置有有機酸進料口。
濃縮裝置將含N-甲基二乙醇胺廢水進行濃縮后排入在線混合及反應裝置中，在在線混合及反應裝置中N-甲基二乙醇胺與有機酸進行混合反應，生產容易去除的熱穩態鹽，將含反應生成物的廢水依次通入過濾裝置和凈化裝置去除混合反應生成的熱穩態鹽，使含N-甲基二乙醇胺廢水中N-甲基二乙醇胺含量大幅降低，經過凈化后的廢水可進入下游酸性水汽提或生產污水、或城市污水的生化處理裝置中進行常規處理。
（發明人：常景泉;王勇;郎群;王彥軍;周瑤光;郝祥利;劉寧）
