公布日：2023.03.24
申請日：2023.02.24
分類號：C02F11/121(2019.01)I;B01F33/83(2022.01)I
摘要
本發明公開了一種干濕污泥混合均質化脫水裝置，屬于污泥處理技術領域，包括機架、與機架固定的外筒體、與外筒體同軸連接的內筒體，內筒體與外筒體轉動配合且通過旋轉驅動機構帶動轉動，內筒體的筒體表面上沿周向均布開設有若干通孔，通孔內穿設有破碎柱，破碎柱與外筒體密封配合，破碎柱連接至位移驅動機構，位移驅動機構能夠帶動破碎柱沿內筒體的徑向往復位移以對干污泥進行破碎；內筒體的內側中心同軸連接有螺旋輸送機構，螺旋輸送機構能夠沿內筒體的軸向從上至下對污泥進行輸送，螺旋輸送機構的外側連接有攪動裝置，攪動裝置位于內筒體的上側用于對濕污泥進行攪動。本發明裝置可以有效地對干濕污泥混合型污泥進行處置。
權利要求書

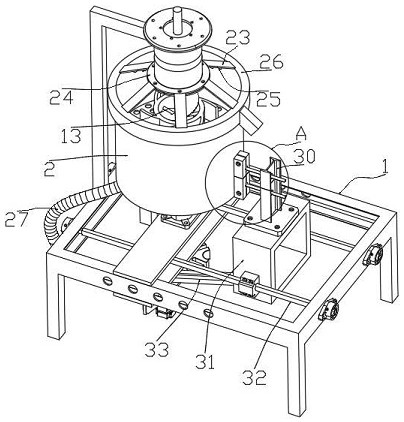

1.一種干濕污泥混合均質化脫水裝置，其特征在于，包括機架、與所述機架固定的外筒體、與所述外筒體同軸連接的內筒體，所述內筒體與外筒體轉動配合且通過旋轉驅動機構帶動轉動，所述內筒體的筒體表面上沿周向均布開設有若干通孔，所述通孔內穿設有破碎柱，所述破碎柱與外筒體密封配合，所述破碎柱連接至位移驅動機構，所述位移驅動機構能夠帶動破碎柱沿內筒體的徑向往復位移以對干污泥進行破碎；所述內筒體的內側中心同軸連接有螺旋輸送機構，所述螺旋輸送機構能夠沿內筒體的軸向從上至下對污泥進行輸送，所述螺旋輸送機構的外側連接有攪動裝置，所述攪動裝置位于內筒體的上側用于對濕污泥進行攪動。
2.根據權利要求1所述的一種干濕污泥混合均質化脫水裝置，其特征在于，所述螺旋輸送機構包括與所述內筒體同軸轉動配合的轉軸、固定在所述轉軸外側的螺旋葉片、驅動所述轉軸轉動的第一電機，所述第一電機通過支架與機架連接，所述攪動裝置包括環盤，所述環盤的外側均布設置有弧形葉片，所述環盤的中心設置有開孔，所述開孔的直徑不小于螺旋葉片的最大外徑，所述環盤的內側通過支桿固定連接至所述轉軸。
3.根據權利要求2所述的一種干濕污泥混合均質化脫水裝置，其特征在于，所述轉軸的下側均布設置有若干直葉片，所述直葉片的轉動頻率與破碎柱的插接頻率對應，所述直葉片能夠與破碎柱進行配合用于對干污泥進行破碎。
4.根據權利要求3所述的一種干濕污泥混合均質化脫水裝置，其特征在于，所述螺旋葉片呈薄片狀，所述螺旋葉片的上端與轉軸固定連接，下端以所述轉軸為中心自由地向下延伸；所述支架的上端固定有直線步進電機，所述直線步進電機的輸出端連接至所述第一電機，所述直線步進電機能夠帶動第一電機沿著轉軸的軸向往復位移。
5.根據權利要求1所述的一種干濕污泥混合均質化脫水裝置，其特征在于，所述外筒體的中部固定設置有一環形板，所述環形板的內側開設有與所述內筒體轉動配合的中心通孔，所述環形板的表面上開設有若干過濾孔。
6.根據權利要求1所述的一種干濕污泥混合均質化脫水裝置，其特征在于，所述外筒體的外側壁上固定設置有第一夾緊塊和第二夾緊塊，所述第一夾緊塊和第二夾緊塊上對應一側表面上均設置有半圓孔，所述第一夾緊塊和第二夾緊塊上的半圓孔用于與破碎柱配合，所述第一夾緊塊和第二夾緊塊上對應開設有夾緊孔。
7.根據權利要求1所述的一種干濕污泥混合均質化脫水裝置，其特征在于，所述外筒體的上側固定連接有吹風板，所述吹風板的下端與外筒體固定連接，上端與一環板固定連接，所述環板的內側與第一電機滑動配合，所述吹風板的表面上開設有朝向外筒體內側的吹風孔，若干所述吹風板同時連通至環形的吹風箱，所述吹風箱固定在外筒體的外側表面上，所述吹風箱連接至風機。
8.根據權利要求1所述的一種干濕污泥混合均質化脫水裝置，其特征在于，所述外筒體的底部設置有出料管，所述出料管與外筒體的內側連通。
9.根據權利要求2所述的一種干濕污泥混合均質化脫水裝置，其特征在于，所述旋轉驅動機構包括與所述內筒體連接的傳動軸、第二電機，所述位移驅動機構包括豎梁、滑動框、導柱、連桿、槽輪銷以及槽輪，所述豎梁的上端與破碎柱固定連接，所述豎梁的下端固定連接至滑動框，所述滑動框與導柱滑動配合能夠沿內筒體的徑向滑動，所述滑動框鉸接至連桿的一端，所述連桿的另一端鉸接至槽輪銷，所述槽輪銷的一端與槽輪進行配合，所述槽輪銷的另一端與第二電機傳動連接，所述槽輪與傳動軸同軸連接，所述第二電機固定連接至機架。
發明內容
有鑒于此，本發明的目的在于提供一種干濕污泥混合均質化脫水裝置，可以有效地對干濕污泥混合型污泥進行處置。
為達到上述目的，本發明提供如下技術方案：本發明一種干濕污泥混合均質化脫水裝置，包括機架、與所述機架固定的外筒體、與所述外筒體同軸連接的內筒體，所述內筒體與外筒體轉動配合且通過旋轉驅動機構帶動轉動，所述內筒體的筒體表面上沿周向均布開設有若干通孔，所述通孔內穿設有破碎柱，所述破碎柱與外筒體密封配合，所述破碎柱連接至位移驅動機構，所述位移驅動機構能夠帶動破碎柱沿內筒體的徑向往復位移以對干污泥進行破碎；所述內筒體的內側中心同軸連接有螺旋輸送機構，所述螺旋輸送機構能夠沿內筒體的軸向從上至下對污泥進行輸送，所述螺旋輸送機構的外側連接有攪動裝置，所述攪動裝置位于內筒體的上側用于對濕污泥進行攪動。
進一步，所述螺旋輸送機構包括與所述內筒體同軸轉動配合的轉軸、固定在所述轉軸外側的螺旋葉片、驅動所述轉軸轉動的第一電機，所述第一電機通過支架與機架連接，所述攪動裝置包括環盤，所述環盤的外側均布設置有弧形葉片，所述環盤的中心設置有開孔，所述開孔的直徑不小于螺旋葉片的最大外徑，所述環盤的內側通過支桿固定連接至所述轉軸。
進一步，所述轉軸的下側均布設置有若干直葉片，所述直葉片的轉動頻率與破碎柱的插接頻率對應，所述直葉片能夠與破碎柱進行配合用于對干污泥進行破碎。
進一步，所述螺旋葉片呈薄片狀，所述螺旋葉片的上端與轉軸固定連接，下端以所述轉軸為中心自由地向下延伸；所述支架的上端固定有直線步進電機，所述直線步進電機的輸出端連接至所述第一電機，所述直線步進電機能夠帶動第一電機沿著轉軸的軸向往復位移。
進一步，所述外筒體的中部固定設置有一環形板，所述環形板的內側開設有與所述內筒體轉動配合的中心通孔，所述環形板的表面上開設有若干過濾孔。
進一步，所述外筒體的外側壁上固定設置有第一夾緊塊和第二夾緊塊，所述第一夾緊塊和第二夾緊塊上對應一側表面上均設置有半圓孔，所述第一夾緊塊和第二夾緊塊上的半圓孔用于與破碎柱配合，所述第一夾緊塊和第二夾緊塊上對應開設有夾緊孔。
進一步，所述外筒體的上側固定連接有吹風板，所述吹風板的下端與外筒體固定連接，上端與一環板固定連接，所述環板的內側與第一電機滑動配合，所述吹風板的表面上開設有朝向外筒體內側的吹風孔，若干所述吹風板同時連通至環形的吹風箱，所述吹風箱固定在外筒體的外側表面上，所述吹風箱連接至風機。
進一步，所述外筒體的底部設置有出料管，所述出料管與外筒體的內側連通。
進一步，所述旋轉驅動機構包括與所述內筒體連接的傳動軸、第二電機，所述位移驅動機構包括豎梁、滑動框、導柱、連桿、槽輪銷以及槽輪，所述豎梁的上端與破碎柱固定連接，所述豎梁的下端固定連接至滑動框，所述滑動框與導柱滑動配合能夠沿內筒體的徑向滑動，所述滑動框鉸接至連桿的一端，所述連桿的另一端鉸接至槽輪銷，所述槽輪銷的一端與槽輪進行配合，所述槽輪銷的另一端與第二電機傳動連接，所述槽輪與傳動軸同軸連接，所述第二電機固定連接至機架。
本發明的有益效果在于：本發明一種干濕污泥混合均質化脫水裝置，通過設置螺旋輸送機構，可以能夠沿內筒體的軸向從上至下對污泥進行輸送，由于干污泥自身重力的作用，通過輸送自身的攪拌作用，能夠使得干污泥沉降在外筒體的下部，然后再擋板的作用下堆積在內筒體內；通過破碎柱沿內筒體的徑向往復位移以對干污泥進行破碎，單獨通過該機構進行破碎，不會(huì )收到濕污泥的粘滯作用，破碎的效果更好。此外，濕污泥則通過攪動裝置攪動，單獨通過攪動裝置對其進行攪動，也不會(huì )影響濕污泥的攪拌效果。
本發明裝置中，通過設置插入式的破碎柱，插入式的范圍，正好相當于內筒體的直徑，可以起到完整破碎的同時，在抽出時也不會(huì )與螺旋輸送機構產生干涉，更不會(huì )受到濕污泥的影響，可以保證裝置的壽命。
（發明人：陳華;孟輝）
