公布日：2023.03.24
申請日：2022.12.02
分類號：C02F3/28(2023.01)I;B01D21/28(2006.01)I
摘要
本發明公開了一種用于高濃度COD的升流式厭氧污泥床反應設備，涉及污水處理技術領域，包括反應罐、補水組件、污泥床、顆粒污泥層、三相分離組件，反應罐和地面緊固連接，補水組件和反應罐底部側壁連接，污泥床、顆粒污泥層設置在反應罐內部，污泥床位于補水組件上方，顆粒污泥層位于污泥床上方，三相分離組件和反應罐頂部緊固連接。本發明的補水組件通過半圓板的周期性運動提供了作用于整個反應罐底部的恒定壓力，在恒定壓力作用下，補水板表面的各個進水孔的進水壓力能夠保持一致，整個反應罐底部的污水呈現整體同步升流，極大程度的提升了反應均勻度。
權利要求書

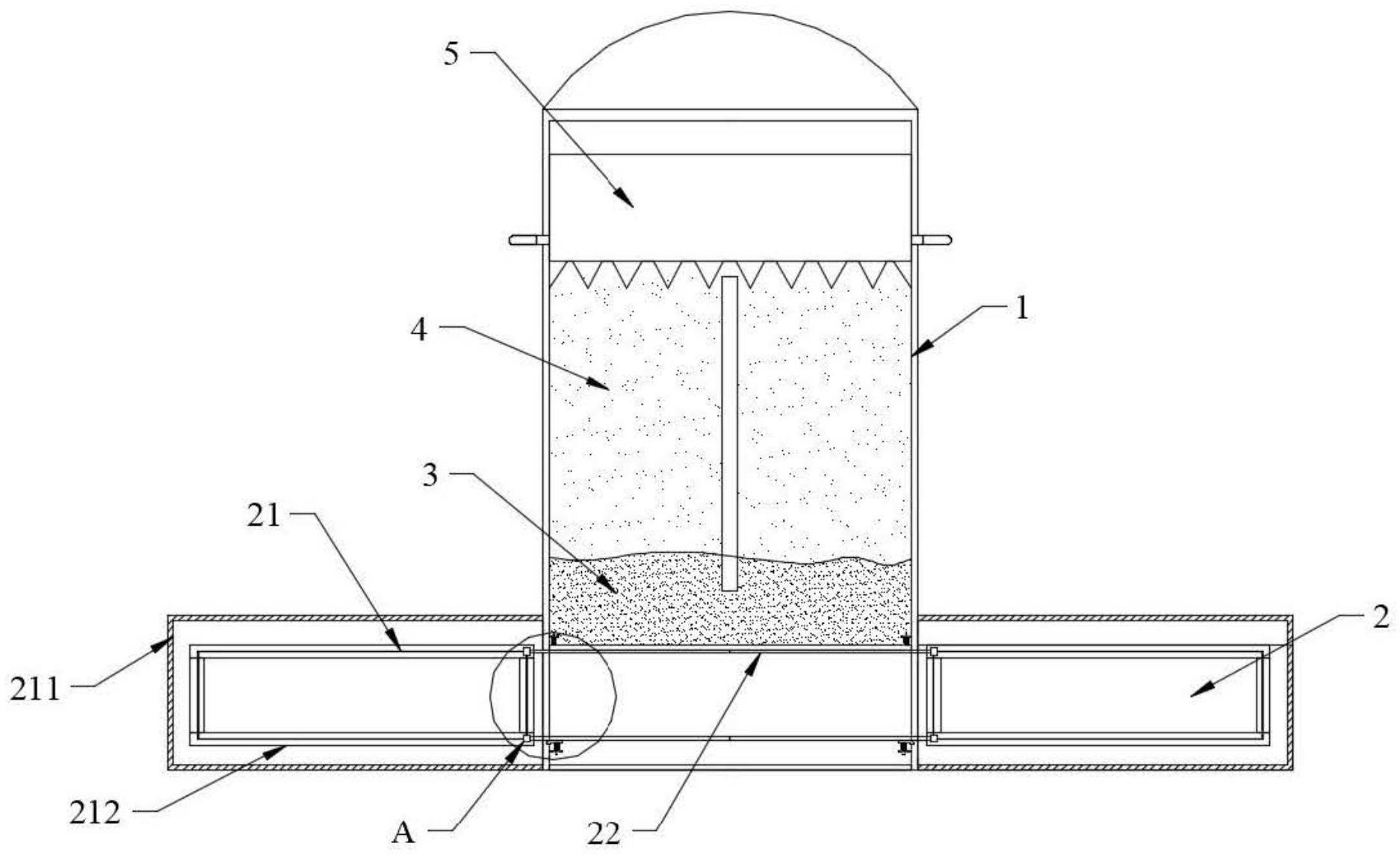

1.一種用于高濃度COD的升流式厭氧污泥床反應設備，其特征在于：所述反應設備包括反應罐(1)、補水組件(2)、污泥床(3)、顆粒污泥層(4)、三相分離組件(5)，所述反應罐(1)和地面緊固連接，所述補水組件(2)和反應罐(1)底部側壁連接，所述污泥床(3)、顆粒污泥層(4)設置在反應罐(1)內部，所述污泥床(3)位于補水組件(2)上方，所述顆粒污泥層(4)位于污泥床(3)上方，所述三相分離組件(5)和反應罐(1)頂部緊固連接；所述補水組件(2)包括外部控制單元(21)、補水板(22)、堵塞部件(23)，所述外部控制單元(21)和反應罐(1)外側壁緊固連接，所述補水板(22)和反應罐(1)內壁滑動連接，所述補水板(22)表面設置有多個進水孔，所述進水孔在補水板(22)表面均勻分布，所述堵塞部件(23)和反應罐(1)內壁面緊固連接；所述外部控制單元(21)包括密封箱(211)、引導管框(212)、導向蓋(213)，所述外部控制單元(21)設置有兩組，兩組外部控制單元(21)分別設置在反應罐(1)底部?jì)蓚�，所述密封�?/span>(211)和反應罐(1)外側壁緊固連接，所述引導管框(212)為矩形，引導管框(212)和密封箱(211)側壁緊固連接，所述引導管框(212)表面設置有矩形縫，所述導向蓋(213)一端穿過矩形縫伸入引導管框(212)內部；所述引導管框(212)內部設置有橫向輸送帶(2121)、豎直輸送帶(2122)、撥動卡板(2123)，所述橫向輸送帶(2121)、豎直輸送帶(2122)分別設置有兩組，兩組橫向輸送帶(2121)、豎直輸送帶(2122)組成矩形，相鄰的橫向輸送帶(2121)、豎直輸送帶(2122)同軸心安裝，所述橫向輸送帶(2121)、豎直輸送帶(2122)表面設置有撥動卡板(2123)，所述撥動卡板(2123)在橫向輸送帶(2121)、豎直輸送帶(2122)表面均勻分布；所述導向蓋(213)包括半圓板(2131)、連接條(2132)、移動桿(2133)、滑動塊(2134)、固定卡板(2135)，所述半圓板(2131)和連接條(2132)緊固連接，所述移動桿(2133)和連接條(2132)遠離半圓板(2131)的一側緊固連接，所述滑動塊(2134)和移動桿(2133)遠離連接條(2132)的一端緊固連接，所述滑動塊(2134)設置為矩形塊，所述固定卡板(2135)和滑動塊(2134)緊固連接，固定卡板(2135)設置有多塊，多塊固定卡板(2135)圍繞滑動塊(2134)均勻分布；所述堵塞部件(23)包括壓迫桿(231)、堵塞塊(232)，所述反應罐(1)底部設置有插入槽(11)、取出槽(12)、聯通縫，所述壓迫桿(231)設置有兩組，所述壓迫桿(231)和反應罐(1)內側壁緊固連接，第一組壓迫桿(231)和補水板(22)緊固連接，第二組壓迫桿(231)和堵塞塊(232)緊固連接，所述堵塞塊(232)一端設置有導向斜面，所述插入槽(11)、取出槽(12)設置反應罐(1)側壁上，所述聯通縫兩端分別聯通插入槽(11)、取出槽(12)，所述聯通縫兩側設置有擠壓密封塊，所述堵塞塊(232)設置有導向斜面的一端插入到插入槽(11)中，插入槽(11)下方設置有緩沖槽，所述補水板(22)將取出槽(12)堵塞。
2.根據權利要求1所述的一種用于高濃度COD的升流式厭氧污泥床反應設備，其特征在于：所述三相分離組件(5)包括收集板(51)、引導板(52)、固液分離單元(53)、排水渠(54)、集氣罩(55)、回收單元(56)，所述收集板(51)兩側和反應罐(1)緊固連接，所述收集板(51)底部設置有多條V型槽，所述引導板(52)和收集板(51)未連接反應罐(1)的兩側緊固連接，所述固液分離單元(53)和引導板(52)緊固連接，所述固液分離單元(53)有兩組，所述排水渠(54)設置在兩組固液分離單元(53)中間位置，排水渠(54)和固液分離單元(53)緊固連接，所述回收單元(56)和固液分離單元(53)底部緊固連接，所述集氣罩(55)和反應罐(1)頂部緊固連接。
3.根據權利要求2所述的一種用于高濃度COD的升流式厭氧污泥床反應設備，其特征在于：所述固液分離單元(53)包括斜排板(531)、交叉板(532)，所述斜排板(531)設置有多塊，多塊斜排板(531)等距分布，所述交叉板(532)和斜排板(531)緊固連接，所述交叉板(532)設置有多根，多根交叉板(532)沿著斜排板(531)均勻分布，相鄰的斜排板(531)之間交錯設置，所述引導板(52)、排水渠(54)、回收單元(56)和斜排板(531)緊固連接，所述引導板(52)、排水渠(54)上端設置有流通槽(533)，所述交叉板(532)表面設置有傾斜槽。
4.根據權利要求3所述的一種用于高濃度COD的升流式厭氧污泥床反應設備，其特征在于：所述回收單元(56)包括收集斗(561)、輸送管(562)、引導錐面(563)，所述收集斗(561)和固液分離單元(53)底部緊固連接，所述輸送管(562)和收集斗(561)底部緊固連接，所述引導錐面(563)通過柵欄和輸送管(562)底部緊固連接，所述引導錐面(563)的錐形一側朝向輸送管(562)。
發明內容
本發明的目的在于提供一種用于高濃度COD的升流式厭氧污泥床反應設備，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種用于高濃度COD的升流式厭氧污泥床反應設備，包括反應罐、補水組件、污泥床、顆粒污泥層、三相分離組件，反應罐和地面緊固連接，補水組件和反應罐底部側壁連接，污泥床、顆粒污泥層設置在反應罐內部，污泥床位于補水組件上方，顆粒污泥層位于污泥床上方，三相分離組件和反應罐頂部緊固連接；
補水組件包括外部控制單元、補水板、堵塞部件，外部控制單元和反應罐外側壁緊固連接，補水板和反應罐內壁滑動連接，補水板表面設置有多個進水孔，進水孔在補水板表面均勻分布，堵塞部件和反應罐內壁面緊固連接。外部控制單元輸送污水，污水經過補水板分為多股等壓力水流輸入到反應罐中，經過和污泥床中微生物處理，產生沼氣，污水和氣泡進入顆粒污泥層，進一步充分反應，反應后的污泥顆粒、水體、沼氣共同進入到三相分離組件處分離。本發明的補水組件通過半圓板的周期性運動提供了作用于整個反應罐底部的恒定壓力，在恒定壓力作用下，補水板表面的各個進水孔的進水壓力能夠保持一致，整個反應罐底部的污水呈現整體同步升流，極大程度的提升了反應均勻度。
進一步的，外部控制單元包括密封箱、引導管框、導向蓋，外部控制單元設置有兩組，兩組外部控制單元分別設置在反應罐底部?jì)蓚�，密封箱和反應罐外側壁緊固連接，引導管框為矩形，引導管框和密封箱側壁緊固連接，引導管框表面設置有矩形縫，導向蓋一端穿過矩形縫伸入導向蓋內部。導向蓋可沿著引導管框做矩形運動，以實現對污水的穩定輸出。引導管框帶動導向蓋移動，導向蓋設置有兩組，保證反應罐中能夠連續性的輸入水流，水流以穩定的壓力輸入到反應罐中。
進一步的，引導管框內部設置有橫向輸送帶、豎直輸送帶、撥動卡板，橫向輸送帶、豎直輸送帶分別設置有兩組，兩組橫向輸送帶、豎直輸送帶組成矩形，相鄰的橫向輸送帶、豎直輸送帶同軸心安裝，橫向輸送帶、豎直輸送帶表面設置有撥動卡板，撥動卡板在橫向輸送帶、豎直輸送帶表面均勻分布�；瑒�(dòng)塊位于引導管框和輸送帶之間，固定卡板會(huì )被撥動卡板帶著平移，當豎直輸送帶移動到盡頭時，橫向輸送帶帶動滑動塊平移，滑動塊能夠保持在不轉動的狀態下沿著矩形運動，并且橫向輸送帶、豎直輸送帶相互獨立，傳輸速度無需協同，在豎直運動送水時可慢速移動，在水平運動切換時可快速運動。
進一步的，導向蓋包括半圓板、連接條、移動桿、滑動塊、固定卡板，半圓板和連接條緊固連接，移動桿和連接條遠離半圓板的一側緊固連接，滑動塊和移動桿遠離連接條的一端緊固連接，滑動塊設置為矩形塊，固定卡板和滑動塊緊固連接，固定卡板設置有多塊，多塊固定卡板圍繞滑動塊均勻分布。兩塊半圓板相拼接時可形成完整圓面，滑動塊沿著引導管框移動，移動桿帶動連接條、半圓板移動。
進一步的，堵塞部件包括壓迫桿、堵塞塊，反應罐底部設置有插入槽、取出槽、聯通縫，壓迫桿設置有兩組，壓迫桿和反應罐內側壁緊固連接，第一組壓迫桿和補水板緊固連接，第二組壓迫桿和堵塞塊緊固連接，堵塞塊一端設置有導向斜面，插入槽、取出槽設置反應罐側壁上，聯通縫兩端分別聯通插入槽、取出槽，聯通縫兩側設置有擠壓密封塊，堵塞塊設置有導向斜面的一端插入到插入槽中，插入槽下方設置有緩沖槽，補水板將取出槽堵塞。壓迫桿一端設置有固定塊，壓迫桿和固定塊滑動連接，壓迫桿上套有彈簧，彈簧一端和固定塊緊固連接，彈簧另一端和壓迫塊緊固連接，壓迫桿會(huì )緊壓在補水板和堵塞塊上，分別將插入槽、取出槽堵塞，插入槽和取出槽的大小和半圓板契合，兩塊半圓板分別從反應罐兩側插入到插入槽中，堵塞塊被半圓板頂住下移，兩塊半圓板組成一個圓形密封面，反應罐底部設置有污水輸入口，輸入的污水被圓形密封面帶動向上移動，水壓小于壓迫桿的壓力，污水呈多股，以相同的壓力從補水板處輸出。半圓板設置有兩組，當第一組上移到取出槽位置時，補水板被向上頂起，第一組半圓板從取出槽處撤出，第二組半圓板同步從插入槽進入，插入和撤出過程迅速完成。連接條會(huì )在聯通縫中移動，聯通縫中的兩塊擠壓密封塊相互擠壓進行密封，聯通縫下側設置有回收口，對移動時帶出的少量泄露污水進行回收。本發明的補水組件通過半圓板的周期性運動提供了作用于整個反應罐底部的恒定壓力，在恒定壓力作用下，補水板表面的各個進水孔的進水壓力能夠保持一致，整個反應罐底部的污水呈現整體同步升流，極大程度的提升了反應均勻度。
進一步的，三相分離組件包括收集板、引導板、固液分離單元、排水渠、集氣罩、回收單元，收集板兩側和反應罐緊固連接，收集板底部設置有多條V型槽，引導板和收集板未連接反應罐的兩側緊固連接，固液分離單元和引導板緊固連接，固液分離單元有兩組，排水渠設置在兩組固液分離單元中間位置，排水渠和固液分離單元緊固連接，回收單元和固液分離單元底部緊固連接，集氣罩和反應罐頂部緊固連接。沼氣在收集板的V型槽中聚集，氣泡相互碰撞形成大氣泡，隨水流一起從收集板兩側流入到固液分離單元，水流進入排水渠，污泥沉淀進入回收單元，集氣罩收集沼氣，向外部存儲單元輸出。
進一步的，固液分離單元包括斜排板、交叉板，斜排板設置有多塊，多塊斜排板等距分布，交叉板和斜排板緊固連接，交叉板設置有多根，多根交叉板沿著斜排板均勻分布，相鄰的斜排板之間交錯設置，引導板、排水渠、回收單元和斜排板緊固連接，引導板、排水渠上端設置有流通槽，交叉板表面設置有傾斜槽。傾斜槽由斜排板一側開始傾斜向下設置，污泥顆粒隨著水流一起從引導板上側的流通槽進入到斜排板之間，混合水流從各個交叉板之間穿過，平移的水流中，顆粒較大的污泥下沉到傾斜設置的斜排板上，沿著斜排板下滑到收集斗中，而顆粒較小的污泥顆粒隨著水流穿過各個交叉板，交叉板上設置的傾斜槽引導污泥顆粒向下滾落，當污泥顆粒遠離表層水流后，向前的流動性能逐漸降低，在此處，較小顆粒的污泥也開始沉積，并最終下落到收集斗中。傾斜槽內部設置為粗糙面，極小顆粒的污泥在各個交叉板間隨水流移動時和傾斜槽發生碰撞，粗糙面將極小顆粒的污泥固留，分離污泥的水流流入排水渠排走。本發明通過平流過程中污泥的沉積作用來分離固液，交叉板的設置使得有限面積內水流的流道能夠顯著加長，傾斜槽使得小顆粒污泥隨著水流流動時能夠更快的遠離水體表層，離開水體表層后，污泥顆粒受到的流動力影響減小，沉積更加穩定。較小顆粒的污泥沿著傾斜槽下移時，被傾斜槽固留的極小顆粒污泥會(huì )被粘連，一方面增大了提升了污泥的沉積效果，另一方面也提升了沉積速度。
進一步的，回收單元包括收集斗、輸送管、引導錐面，收集斗和固液分離單元底部緊固連接，輸送管和收集斗底部緊固連接，引導錐面通過柵欄和輸送管底部緊固連接，引導錐面的錐形一側朝向輸送管。當污泥被回收時，會(huì )沿著收集斗集中到輸送管中，從反應罐底部輸出的水流向上移動時會(huì )被引導錐面底部阻擋，水流不會(huì )反沖入輸送管中，水流向上流動的過程中會(huì )導致輸送管四周的水流速度大于輸送管內部的水流速度，輸送管外部的壓強小于輸送管內部的壓強，輸送管內部的水流會(huì )向輸送管外部移動，當水流移動時會(huì )帶動污泥一起沖向引導錐面，在引導錐面處水流被引導向水平方向擴散，污泥重新擴散入厭氧反應區。本發明的回收單元通過引導錐面的平面截流作用制造了輸送管內外的壓強差，對水流進行引導，又利用引導錐面錐形面的導流作用，將下落水流引導為平行水流，極大程度的促進了污泥的回收擴散。
與現有技術相比，本發明所達到的有益效果是：本發明的補水組件通過半圓板的周期性運動提供了作用于整個反應罐底部的恒定壓力，在恒定壓力作用下，補水板表面的各個進水孔的進水壓力能夠保持一致，整個反應罐底部的污水呈現整體同步升流，極大程度的提升了反應均勻度。本發明通過平流過程中污泥的沉積作用來分離固液，交叉板的設置使得有限面積內水流的流道能夠顯著加長，傾斜槽使得小顆粒污泥隨著水流流動時能夠更快的遠離水體表層，離開水體表層后，污泥顆粒受到的流動力影響減小，沉積更加穩定。較小顆粒的污泥沿著傾斜槽下移時，被傾斜槽固留的極小顆粒污泥會(huì )被粘連，一方面增大了提升了污泥的沉積效果，另一方面也提升了沉積速度。本發明的回收單元通過引導錐面的平面截流作用制造了輸送管內外的壓強差，對水流進行引導，又利用引導錐面錐形面的導流作用，將下落水流引導為平行水流，極大程度的促進了污泥的回收擴散。
（發明人：王曉;邢帆;馬麗紅;徐吉磊;秦念所;宗明遠;黃博;張鵬）
