公布日：2023.04.18
申請日：2023.02.17
分類號：C02F1/00(2023.01)I;E06C7/08(2006.01)I;C02F101/16(2006.01)N
摘要
本發明涉及氨氮廢水處理技術領域，具體為一種氨氮廢水處理設備，包括處理箱和觀察窗，觀察窗固定連接于處理箱的正面，處理箱的外壁安裝有攀爬組件，攀爬組件的內部安裝有連接組件，攀爬組件的內部安裝有收納組件，收納組件由伸縮單元和轉動單元組成，伸縮單元位于攀爬組件的內部，轉動單元位于攀爬組件的內部。該氨氮廢水處理設備，通過設置托盤，可以避免操作人員在攀爬梯子時，出現打滑，導致受傷的情況出現，同時活動件一和活動件二的設置，可以操作人員靈活的對梯子進行調節，從而解決了梯子在使用的，由于梯子的踩踏處由圓柱構成，因此本身便會(huì )存在打滑的可能，當操作人員的鞋子存在水漬時，摩擦力降低，打滑的概率便會(huì )增加的問題。
權利要求書

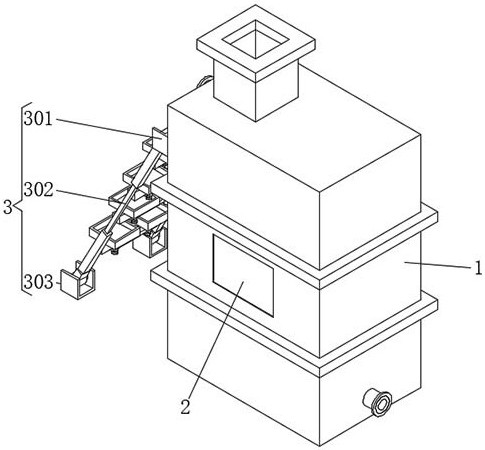

1.一種氨氮廢水處理設備，包括處理箱（1）和觀察窗（2），所述觀察窗（2）固定連接于處理箱（1）的正面，其特征在于：所述處理箱（1）的外壁安裝有攀爬組件（3），所述攀爬組件（3）的內部安裝有連接組件（4），所述攀爬組件（3）的內部安裝有收納組件（5）；所述收納組件（5）由伸縮單元和轉動單元組成，伸縮單元位于攀爬組件（3）的內部，轉動單元位于攀爬組件（3）的內部。
2.根據權利要求1所述的一種氨氮廢水處理設備，其特征在于：所述攀爬組件（3）包括活動件一（301）、梯子（302）、撐桿（305）、托盤（303）和活動件二（304），所述活動件一（301）安裝于處理箱（1）的左側，所述梯子（302）安裝于處理箱（1）的左側，所述撐桿（305）安裝于梯子（302）的內部，所述托盤（303）安裝于撐桿（305）的頂部，所述活動件二（304）轉動連接于梯子（302）的底端。
3.根據權利要求2所述的一種氨氮廢水處理設備，其特征在于：所述梯子（302）的頂端與活動件一（301）的外壁轉動連接，所述撐桿（305）的外壁與梯子（302）的外壁轉動連接。
4.根據權利要求1所述的一種氨氮廢水處理設備，其特征在于：所述連接組件（4）包括螺紋桿（401）、限位板一（402）和螺母（403），所述螺紋桿（401）固定連接于托盤（303）的底部，所述限位板一（402）安裝于撐桿（305）的底部，所述螺母（403）安裝于限位板一（402）的底部。
5.根據權利要求4所述的一種氨氮廢水處理設備，其特征在于：所述螺紋桿（401）的底端貫穿撐桿（305）的外壁，并延伸至撐桿（305）的下方，所述螺紋桿（401）的外壁與撐桿（305）的內壁滑動連接，所述螺紋桿（401）的底端貫穿限位板一（402）的外壁，并延伸至限位板一（402）的下方，所述螺紋桿（401）的外壁與限位板一（402）的內壁滑動連接，所述螺母（403）與螺紋桿（401）適配。
6.根據權利要求2所述的一種氨氮廢水處理設備，其特征在于：伸縮單元包括連接桿（501）和限位板二（503），所述連接桿（501）安裝于梯子（302）的外壁，所述梯子（302）的內部開設有滑軌（502），所述限位板二（503）安裝于滑軌（502）的內部。
7.根據權利要求6所述的一種氨氮廢水處理設備，其特征在于：所述連接桿（501）的一端貫穿梯子（302）的外壁，并延伸至滑軌（502）的內部，所述連接桿（501）的外壁與梯子（302）被貫穿的內壁滑動連接，所述限位板二（503）的外壁與和滑軌（502）的內壁滑動連接，所述限位板二（503）的外壁與連接桿（501）的外壁固定連接。
8.根據權利要求6所述的一種氨氮廢水處理設備，其特征在于：所述轉動單元包括卡柱（506）和活動板（507），所述梯子（302）的內部開設有缺口（504），所述梯子（302）的內部開設有活動槽（505），所述卡柱（506）固定連接于撐桿（305）的外壁，所述活動板（507）固定連接于卡柱（506）的外壁。
9.根據權利要求8所述的一種氨氮廢水處理設備，其特征在于：所述卡柱（506）的一端延伸至缺口（504）的內部，并與缺口（504）的內壁轉動連接，所述活動板（507）的外壁與活動槽（505）的內壁轉動連接。
發明內容
本發明的目的在于提供一種氨氮廢水處理設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種氨氮廢水處理設備，包括處理箱和觀察窗，所述觀察窗固定連接于處理箱的正面，所述處理箱的外壁安裝有攀爬組件，所述攀爬組件的內部安裝有連接組件，所述攀爬組件的內部安裝有收納組件。
所述收納組件由伸縮單元和轉動單元組成，伸縮單元位于攀爬組件的內部，轉動單元位于攀爬組件的內部。
優選的，所述攀爬組件包括活動件一、梯子、撐桿、托盤和活動件二，所述活動件一安裝于處理箱的左側，所述梯子安裝于處理箱的左側，所述撐桿安裝于梯子的內部，所述托盤安裝于撐桿的頂部，所述活動件二轉動連接于梯子的底端。
優選的，所述梯子的頂端與活動件一的外壁轉動連接，梯子可以在活動件一的外壁進行活動，所述撐桿的外壁與梯子的外壁轉動連接，撐桿可以在梯子的外壁進行旋轉。
優選的，所述連接組件包括螺紋桿、限位板一和螺母，所述螺紋桿固定連接于托盤的底部，所述限位板一安裝于撐桿的底部，所述螺母安裝于限位板一的底部。
優選的，所述螺紋桿的底端貫穿撐桿的外壁，并延伸至撐桿的下方，所述螺紋桿的外壁與撐桿的內壁滑動連接，螺紋桿可以在撐桿的內部進行滑動，所述螺紋桿的底端貫穿限位板一的外壁，并延伸至限位板一的下方，所述螺紋桿的外壁與限位板一的內壁滑動連接，螺紋桿可以在限位板一的內部進行滑動，所述螺母與螺紋桿適配，可以通過螺母完成對托盤的固定。
優選的，伸縮單元包括連接桿和限位板二，所述連接桿安裝于梯子的外壁，所述梯子的內部開設有滑軌，所述限位板二安裝于滑軌的內部。
優選的，所述連接桿的一端貫穿梯子的外壁，并延伸至滑軌的內部，所述連接桿的外壁與梯子被貫穿的內壁滑動連接，連接桿可以在梯子的內部進行滑動，所述限位板二的外壁與和滑軌的內壁滑動連接，所述限位板二的外壁與連接桿的外壁固定連接，連接桿可以帶動限位板二進行移動。
優選的，轉動單元包括卡柱和活動板，所述梯子的內部開設有缺口，所述梯子的內部開設有活動槽，所述卡柱固定連接于撐桿的外壁，所述活動板固定連接于卡柱的外壁。
優選的，所述卡柱的一端延伸至缺口的內部，并與缺口的內壁轉動連接，所述活動板的外壁與活動槽的內壁轉動連接，卡柱可以帶動活動板進行旋轉。
與現有技術相比，本發明的有益效果是：1.該氨氮廢水處理設備，通過設置托盤，可以避免操作人員在攀爬梯子時，出現打滑，導致受傷的情況出現，同時活動件一和活動件二的設置，可以操作人員靈活的對梯子進行調節，從而解決了梯子在使用的，由于梯子的踩踏處由圓柱構成，因此本身便會(huì )存在打滑的可能，當操作人員的鞋子存在水漬時，摩擦力降低，打滑的概率便會(huì )增加的問題。
2.該氨氮廢水處理設備，托盤通過限位板一和螺母固定在撐桿的頂部，在需要對托盤進行更換時，僅需要旋轉螺母，使得螺母與螺紋桿分離，此時操作人員便可以通過滑動的方式，將托盤取下，并對其進行更換。
3.該氨氮廢水處理設備，在梯子使用完畢后，操作人員通過活動件一活動梯子，使得限位板二和連接桿在滑軌的內部進行滑動，從而縮短梯子的整體長度，從而方便操作人員對其進行收納，并且撐桿通過卡柱和活動板在缺口和活動槽的內部進行旋轉，從而調節托盤的角度。
（發明人：張樹立;艾永寧;劉興田;李志剛）
