公布日：2023.12.05
申請日：2023.10.17
分類號：C02F1/00(2023.01)I;B08B9/087(2006.01)I
摘要
本發明公開了一種工廠污水除臭處理設備，本發明涉及污水處理技術領域，包括主體外殼，所述主體外殼外表面的一端固定連接有連接部件，所述主體外殼內腔的中部滑動連接有清理部件，本發明通過設置剮蹭機構，通過污水經過裝置時的沖擊帶動清潔外殼在主體外殼的內腔中進行移動，從而使得橡膠板對裝置內壁沾附的廢屑進行剮蹭清理，當污水的流速沖擊小于連接彈簧的拉伸力時，使得連桿一帶動限位銷在滑槽內進行滑動，從而通過大彈簧的拉伸作用，使得剮蹭板的角度高于橡膠板，從而使得剮蹭板對裝置內壁進行二次剮蹭，從而將裝置內壁殘留的污漬進行剮蹭清理，從而防止裝置的側壁會(huì )殘留大量的污水污漬味。
權利要求書

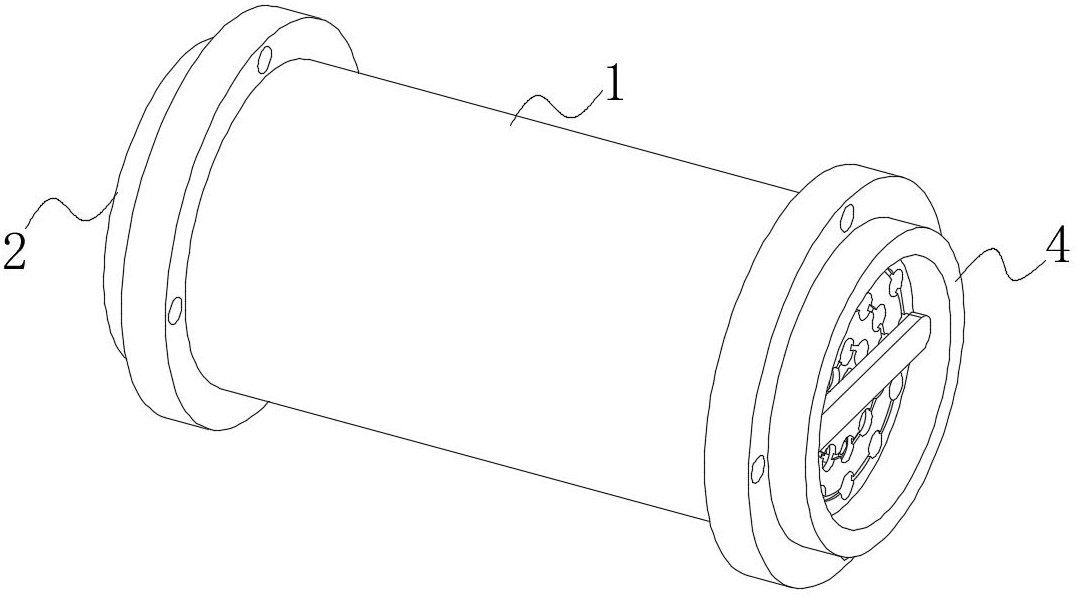

1.一種工廠污水除臭處理設備，包括主體外殼（1），其特征在于：所述主體外殼（1）內表面的一端固定連接有連接部件（2），所述主體外殼（1）內腔的中部滑動連接有清理部件（3），所述主體外殼（1）內表面遠離連接部件（2）的一端固定連接有旋轉部件（4）；所述連接部件（2）包括濾網板一（21），所述濾網板一（21）外表面的軸心處固定連接有連接桿（22），所述連接桿（22）外表面遠離濾網板一（21）的一端與清理板（31）外表面遠離出料機構（34）的一端固定連接，所述連接桿（22）的外表面套接有連接彈簧（23），所述連接彈簧（23）外表面靠近濾網板一（21）的一端與濾網板一（21）外表面靠近連接桿（22）的一端固定連接，所述連接彈簧（23）外表面遠離濾網板一（21）的一端與清理板（31）外表面靠近連接桿（22）的一端固定連接；所述清理部件（3）包括清理板（31），所述清理板（31）內腔的中部滑動連接有剮蹭機構（32），所述清理部件（3）外表面的中部通過插口固定連接有橡膠板（33），所述清理板（31）外表面的軸心處轉動連接有出料機構（34），所述清理板（31）的內壁均勻設置有導向塊（35）；所述剮蹭機構（32）包括剮蹭外殼（321），所述剮蹭外殼（321）的內壁固定連接有連接軸（322），所述連接軸（322）的外表面套接有剮蹭彈簧（323），所述剮蹭彈簧（323）外表面靠近剮蹭外殼（321）的一端與剮蹭外殼（321）內壁靠近連接軸（322）的一端固定連接，所述剮蹭彈簧（323）外表面遠離剮蹭外殼（321）的一端與橡膠板（33）外表面靠近連接軸（322）的一端固定連接，所述剮蹭外殼（321）外表面的中部固定連接有固定銷（324），所述固定銷（324）外表面遠離剮蹭外殼（321）的一端轉動連接有連桿一（325），所述連桿一（325）外表面遠離固定銷（324）的一端轉動連接有剮蹭板（328），所述連桿一（325）外表面遠離固定銷（324）的一端開設有滑槽（326），所述剮蹭板（328）的外表面對稱設置有限位銷（329），所述限位銷（329）的外表面與滑槽（326）內腔的兩側滑動連接，所述連桿一（325）外表面的中部固定連接有大彈簧（327），所述大彈簧（327）外表面遠離連桿一（325）的一端與剮蹭外殼（321）外表面的中部固定連接，污水的水流通過對剮蹭外殼（321）進行沖擊，從而帶動剮蹭外殼（321）在主體外殼（1）的內腔中進行移動，從而使得橡膠板（33）對主體外殼（1）的內壁進行剮蹭，當污水的流速沖擊小于連接彈簧（23）的拉伸力時，剮蹭外殼（321）通過連接彈簧（23）的拉伸使得剮蹭外殼（321）在主體外殼（1）的內腔中進行復位移動，通過連接彈簧（23）的拉伸作用，從而使得連桿一（325）帶動限位銷（329）在滑槽（326）內進行滑動，從而通過大彈簧（327）的拉伸作用，使得剮蹭板（328）的角度高于橡膠板（33），從而使得在剮蹭外殼（321）進行復位移動時，剮蹭板（328）能夠對主體外殼（1）的內腔進行清理剮蹭；所述出料機構（34）包括出料板（341），所述出料板（341）內腔的中部開設有滑動槽（342），所述滑動槽（342）的內壁滑動連接有擠壓塊（343），所述擠壓塊（343）外表面的底部固定連接有出料彈簧（344），所述出料彈簧（344）外表面遠離擠壓塊（343）的一端與滑動槽（342）內腔的底部固定連接，所述出料板（341）的內壁插接有限位塊（345），所述限位塊（345）的外表面與擠壓塊（343）的內腔滑動連接，所述限位塊（345）的外表面套接有小彈簧（346），所述小彈簧（346）外表面靠近擠壓塊（343）的一端與擠壓塊（343）外表面的底部固定連接，所述小彈簧（346）外表面遠離限位塊（345）的一端與滑動槽（342）的內壁固定連接，出料板（341）轉動的同時經過導向塊（35）對擠壓塊（343）進行擠壓限位，從而使得擠壓塊（343）在滑動槽（342）內進行擠壓滑動，同時擠壓塊（343）對限位塊（345）進行擠壓，從而在出料板（341）旋轉時，除臭劑能夠對主體外殼（1）內的污水發生反應；所述旋轉部件（4）包括濾網板二（41），所述濾網板二（41）內腔的中部轉動連接有收集機構（42），所述濾網板二（41）外表面遠離收集機構（42）的一端通過插口轉動連接有疏通機構（43）；所述收集機構（42）包括收集外殼（421），所述收集外殼（421）內壁的中部固定連接有固定桿（422），所述固定桿（422）的外表面套接有收集彈簧（425），所述固定桿（422）外表面的中部套接有滑塊（423），所述滑塊（423）外表面的中部通過插口轉動連接有連桿二（424），所述連桿二（424）外表面遠離滑塊（423）的一端通過插口轉動連接有收集擋板（426），所述收集擋板（426）的外表面對稱設置有移動塊（429），所述收集外殼（421）內腔的中部設置有存儲組件（427），所述收集外殼（421）內壁的中部開設有移動槽（428）,所述移動槽（428）內腔的兩側與移動塊（429）的外表面滑動連接；所述存儲組件（427）包括存儲外殼（4271），所述存儲外殼（4271）的內壁插接有導向桿（4272），所述導向桿（4272）外表面套接有存儲彈簧（4273），所述導向桿（4272）外表面遠離移動塊（429）的一端固定連接有存儲擋板（4274），所述存儲擋板（4274）的外表面與存儲外殼（4271）的內壁滑動連接，所述存儲彈簧（4273）外表面靠近導向桿（4272）的一端與導向桿（4272）外表面靠近存儲外殼（4271）的一端固定連接，所述存儲彈簧（4273）外表面遠離導向桿（4272）的一端與存儲外殼（4271）外表面靠近導向桿（4272）的一端固定連接。
2.根據權利要求1所述的一種工廠污水除臭處理設備，其特征在于：所述疏通機構（43）包括疏通外殼（431），所述疏通外殼（431）內腔的中部滑動連接有疏通頂板（433），所述疏通頂板（433）外表面的頂部固定連接有旋轉軸（432），所述疏通頂板（433）外表面遠離旋轉軸（432）的一端插接有疏通桿（434），所述疏通桿（434）的外表面套接有疏通彈簧（435），所述疏通彈簧（435）外表面靠近疏通頂板（433）的一端與疏通頂板（433）外表面靠近疏通桿（434）的一端固定連接，所述疏通彈簧（435）外表面遠離疏通頂板（433）的一端與疏通外殼（431）內腔的底部固定連接。
發明內容
針對現有技術的不足，本發明解決其技術問題所采用的技術方案是：本發明所述的一種工廠污水除臭處理設備，包括主體外殼，所述主體外殼內表面的一端固定連接有連接部件，所述主體外殼內腔的中部滑動連接有清理部件，所述主體外殼內表面遠離連接部件的一端固定連接有旋轉部件。
優選的，所述連接部件包括濾網板一，所述濾網板一外表面的軸心處固定連接有連接桿，所述連接桿的外表面套接有連接彈簧，所述連接桿外表面遠離濾網板一的一端與清理板外表面遠離出料機構的一端固定連接，所述連接彈簧外表面靠近濾網板一的一端與濾網板一外表面靠近連接桿的一端固定連接，所述連接彈簧外表面遠離濾網板一的一端與清理板外表面靠近連接桿的一端固定連接，工作時，將污水與裝置進行相接，通過污水的沖擊經過濾網板一，從而通過拉動連接彈簧在連接桿上帶動清理外殼在主體外殼的內腔中進行移動。
優選的，所述清理部件包括清理板，所述清理板內腔的中部滑動連接有剮蹭機構，所述剮蹭機構包括剮蹭外殼，所述剮蹭外殼的內壁固定連接有連接軸，所述連接軸的外表面套接有剮蹭彈簧，所述剮蹭彈簧外表面靠近剮蹭外殼的一端與剮蹭外殼內壁靠近連接軸的一端固定連接，所述剮蹭彈簧外表面遠離剮蹭外殼的一端與橡膠板外表面靠近連接軸的一端固定連接，所述剮蹭外殼外表面的中部固定連接有固定銷，所述固定銷外表面遠離剮蹭外殼的一端轉動連接有連桿一，所述連桿一外表面遠離固定銷的一端轉動連接有剮蹭板，所述連桿一外表面遠離固定銷的一端開設有滑槽，所述剮蹭板的外表面對稱設置有限位銷，所述限位銷的外表面與滑槽內腔的兩側滑動連接，所述連桿一外表面的中部固定連接有大彈簧，所述大彈簧外表面遠離連桿一的一端與剮蹭外殼外表面的中部固定連接，當污水在主體外殼內持續進行沖擊時，污水的水流通過對剮蹭外殼進行沖擊，從而帶動剮蹭外殼在主體外殼的內腔中進行移動，從而使得橡膠板對主體外殼的內壁進行剮蹭，當污水的流速沖擊小于連接彈簧的拉伸力時，剮蹭外殼通過連接彈簧的拉伸使得剮蹭外殼在主體外殼的內腔中進行復位移動，通過連接彈簧的拉伸作用，從而使得連桿一帶動限位銷在滑槽內進行滑動，從而通過大彈簧的拉伸作用，使得剮蹭板的角度高于橡膠板，從而使得在剮蹭外殼進行復位移動時，剮蹭板能夠對主體外殼的內腔進行清理剮蹭；本發明通過設置剮蹭機構，通過增加剮蹭機構，通過污水經過裝置時的沖擊帶動清潔外殼在主體外殼的內腔中進行移動，從而使得橡膠板對裝置內壁沾附的廢屑進行剮蹭清理，當污水的流速沖擊小于連接彈簧的拉伸力時，使得連桿一帶動限位銷在滑槽內進行滑動，從而通過大彈簧的拉伸作用，使得剮蹭板的角度高于橡膠板，從而使得剮蹭板對裝置內壁進行二次剮蹭，從而將裝置內壁殘留的污漬進行剮蹭清理，從而防止裝置的側壁會(huì )殘留大量的污水污漬，長時間不清理裝置的內壁會(huì )殘留大量的氣味；
優選的，所述清理部件外表面的中部通過插口固定連接有橡膠板，所述清理板外表面的軸心處轉動連接有出料機構，所述出料機構包括出料板，所述出料板內腔的中部開設有滑動槽，所述滑動槽的內壁滑動連接有擠壓塊，所述擠壓塊外表面的底部固定連接有出料彈簧，所述出料彈簧外表面遠離擠壓塊的一端與滑動槽內腔的底部固定連接，所述出料板的內壁插接有限位塊，所述限位塊的外表面與擠壓塊的內腔滑動連接，所述限位塊的外表面套接有小彈簧，所述小彈簧外表面靠近擠壓塊的一端與擠壓塊外表面的底部固定連接，所述小彈簧外表面遠離限位塊的一端與滑動槽的內壁固定連接，所述清理板的內壁均勻設置有導向塊；當污水經過出料機構時，污水對出料機構進行沖擊時，通過污水的持續沖擊從而帶動出料板在主體外殼的內腔中進行轉動，出料板轉動的同時經過導向塊對擠壓塊進行擠壓限位，從而使得擠壓塊在滑動槽內進行擠壓滑動，同時擠壓塊對限位塊進行擠壓，從而在出料板旋轉時，除臭劑能夠對主體外殼內的污水發生反應，從而通過污水流速的大小從而對主體外殼內的污水進行除臭劑的投放，本發明通過設置出料機構，通過增加出料機構，通過污水對出料板進行沖擊，出料板轉動的同時經過限位塊對擠壓塊進行擠壓限位，從而使得擠壓塊在滑動槽內進行擠壓滑動，同時擠壓塊對限位塊進行擠壓，從而在出料板旋轉時，除臭劑能夠對主體外殼內的污水發生反應，從而通過污水流速的大小從而對主體外殼內的污水進行除臭劑的投放，防止在污水流量較小時，對除臭劑的投放數量造成浪費。
優選的，所述旋轉部件包括濾網板二，所述濾網板二內腔的中部轉動連接有收集機構，所述收集機構包括收集外殼，所述收集外殼內壁的中部固定連接有固定桿，所述固定桿的外表面套接有收集彈簧，所述固定桿外表面的中部套接有滑塊，所述滑塊外表面的中部通過插口轉動連接有連桿二，所述連桿二外表面遠離滑塊的一端通過插口轉動連接有收集擋板，所述收集擋板的外表面對稱設置有移動塊，本發明通過設置收集機構，通過污水的沖擊帶動旋轉外殼在濾網板二上進行轉動，滑塊帶動連桿二在固定桿上進行滑動，從而使得收集擋板在收集外殼的內腔中進行滑動，從而將濾網板二上吸附的廢屑進入到收集外殼的內腔中進行收集，在收集擋板與收集外殼相抵關閉時，收集外殼內腔中的廢屑通過收集外殼的持續旋轉進行到存儲外殼的內腔中進行存儲收集，從而對收集內腔中的雜物進行存儲收集，防止在收集機構對濾網板二上吸附的廢屑，在旋轉時脫離收集外殼的內腔，從而對收集工作帶來不便，所述收集外殼內腔的中部設置有存儲組件，所述存儲組件包括存儲外殼，所述存儲外殼的內壁插接有導向桿，所述導向桿外表面套接有存儲彈簧，所述導向桿外表面遠離移動塊的一端固定連接有存儲擋板，所述存儲擋板的外表面與存儲外殼的內壁滑動連接，所述存儲彈簧外表面靠近導向桿的一端與導向桿外表面靠近存儲外殼的一端固定連接，所述存儲彈簧外表面遠離導向桿的一端與存儲外殼外表面靠近導向桿的一端固定連接，所述收集外殼內壁的中部開設有移動槽,所述移動槽內腔的兩側與移動塊的外表面滑動連接，所述濾網板二外表面遠離收集機構的一端通過插口轉動連接有疏通機構，所述疏通機構包括疏通外殼，所述疏通外殼內腔的中部滑動連接有疏通頂板，所述疏通頂板外表面的頂部固定連接有旋轉軸，所述疏通頂板外表面遠離旋轉軸的一端插接有疏通桿，所述疏通桿的外表面套接有疏通彈簧，所述疏通彈簧外表面靠近疏通頂板的一端與疏通頂板外表面靠近疏通桿的一端固定連接，所述疏通彈簧外表面遠離疏通頂板的一端與疏通外殼內腔的底部固定連接，所述當污水沖擊帶動收集外殼在濾網板二上進行旋轉對濾網板二上吸附的絮凝物及剮落的廢屑進行收集，通過收集外殼旋轉轉動的同時，使得滑塊帶動連桿二在固定桿上進行滑動，從而使得收集擋板在收集外殼的內腔中進行滑動，從而使得濾網板二上吸附的廢屑進入到收集外殼的內腔中，當收集外殼持續旋轉時，通過移動塊在移動槽內滑動，從而使得移動塊對導向桿進行擠壓，使得導向桿帶動存儲擋板在存儲外殼的內腔中進行移動，從而在收集擋板與收集外殼相抵關閉時，收集外殼內腔中的廢屑通過收集外殼的持續旋轉進行到存儲外殼的內腔中進行存儲收集，污水帶動收集外殼旋轉時，通過旋轉軸的帶動，從而使得疏通外殼在濾網板二上進行旋轉移動，從而使得疏通桿對濾網板二上的網孔進行疏通，本發明通過設置疏通機構，收集外殼在濾網板二上持續轉動時，通過旋轉軸的帶動，從而使得疏通外殼帶動疏通桿在濾網板二上進行轉動，從而對濾網板二上的網孔進行疏通，防止在污水除臭排出時廢屑對濾網板二造成堵塞，從而影響裝置排水的速度。
本發明的有益效果如下：
1.本發明通過設置剮蹭機構，通過增加剮蹭機構，通過污水經過裝置時的沖擊帶動清潔外殼在主體外殼的內腔中進行移動，從而使得橡膠板對裝置內壁沾附的廢屑進行剮蹭清理，當污水的流速沖擊小于連接彈簧的拉伸力時，使得連桿一帶動限位銷在滑槽內進行滑動，從而通過大彈簧的拉伸作用，使得剮蹭板的角度高于橡膠板，從而使得剮蹭板對裝置內壁進行二次剮蹭，從而將裝置內壁殘留的污漬進行剮蹭清理，從而防止裝置的側壁會(huì )殘留大量的污水污漬，長時間不清理裝置的內壁會(huì )殘留大量的氣味。
2.本發明通過設置出料機構，通過增加出料機構，通過污水對出料板進行沖擊，出料板轉動的同時經過限位塊對擠壓塊進行擠壓限位，從而使得擠壓塊在滑動槽內進行擠壓滑動，同時擠壓塊對限位塊進行擠壓，從而在出料板旋轉時，除臭劑能夠對主體外殼內的污水發生反應，從而通過污水流速的大小從而對主體外殼內的污水進行除臭劑的投放，防止在污水流量較小時，對除臭劑的投放數量造成浪費。
3.本發明通過設置收集機構，通過污水的沖擊帶動旋轉外殼在濾網板二上進行轉動，滑塊帶動連桿二在固定桿上進行滑動，從而使得收集擋板在收集外殼的內腔中進行滑動，從而將濾網板二上吸附的廢屑進入到收集外殼的內腔中進行收集，在收集擋板與收集外殼相抵關閉時，收集外殼內腔中的廢屑通過收集外殼的持續旋轉進行到存儲外殼的內腔中進行存儲收集，從而對收集內腔中的雜物進行存儲收集，防止在收集機構對濾網板二上吸附的廢屑，在旋轉時脫離收集外殼的內腔，從而對收集工作帶來不便。
4.本發明通過設置疏通機構，收集外殼在濾網板二上持續轉動時，通過旋轉軸的帶動，從而使得疏通外殼帶動疏通桿在濾網板二上進行轉動，從而對濾網板二上的網孔進行疏通，防止在污水除臭排出時廢屑對濾網板二造成堵塞，從而影響裝置排水的速度。
（發明人：秦全鳳）
