公布日：2023.12.01
申請日：2023.09.19
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種環保污水處理沉淀池用加藥系統、工藝，具體涉及污水處理領域，包括沉淀池架，沉淀池架的兩端固定連接有多組加料管，沉淀池架的兩側位于加料管的下方固定連接有貫穿狀態設置的污水出行管口，第二轉桿穿過定位卡置塊的一端帶動第二定位齒輪旋轉，接著第二定位齒輪帶動加藥閥門旋轉，則加料管的連接管道為曲形長管，曲形長管繞著沉淀池架的表面與加藥閥門連接，隨著加藥閥門旋轉，致使加料管內部填充大量的藥劑，正反轉電機帶動第二轉桿逆時針旋轉，致使加料管內部停止加藥，保證單次的藥劑投放量容易完全與污泥融合，隨著攪拌扇的旋轉，對沉淀池架內部的污水與藥進行攪拌，從而提高了污水的凈化效率。
權利要求書

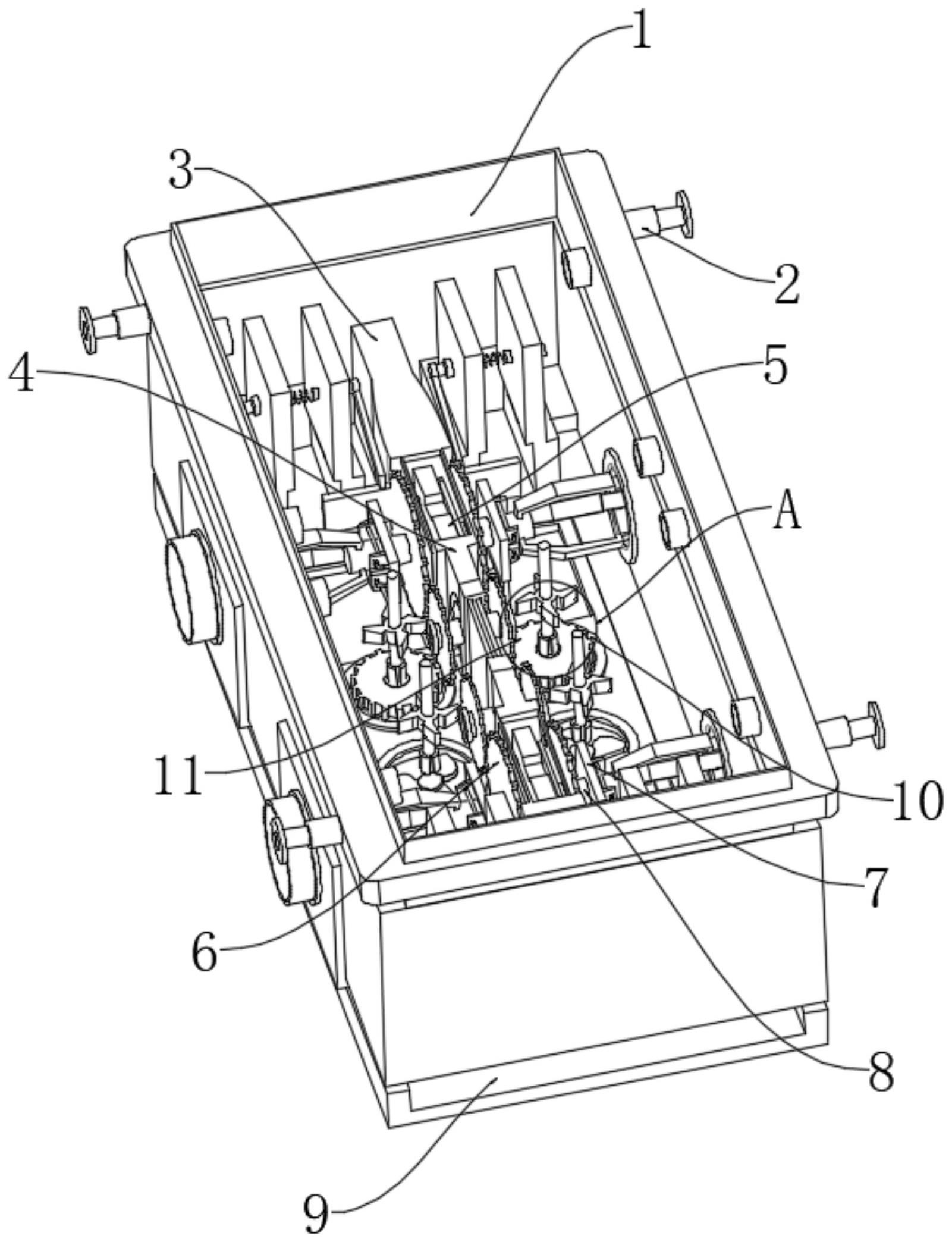

1.一種環保污水處理沉淀池用加藥系統，包括沉淀池架(1)，其特征在于：所述沉淀池架(1)的兩端固定連接有多組加料管(2)，所述沉淀池架(1)的兩側位于加料管(2)的下方固定連接有貫穿狀態設置的污水出行管口(24)，所述沉淀池架(1)的內部中央固定連接有中空套環架(4)，所述沉淀池架(1)的底端固定連接有污水收集流通架(9)；所述沉淀池架(1)的內壁上固定連接有密封圈(10)，所述密封圈(10)的內部插接有用于控制加料管(2)流通藥劑的加藥閥門，所述加藥閥門的一端固定連接有限位彈簧(14)，所述限位彈簧(14)的一端固定連接在沉淀池架(1)的底端，所述限位彈簧(14)的頂端固定連接有定位卡置塊(13)，所述定位卡置塊(13)的外表面固定連接有第二定位齒輪(11)，所述第二定位齒輪(11)固定安裝在加藥閥門的表面；所述定位卡置塊(13)的頂端固定連接有第二轉桿(12)，所述第二轉桿(12)的一端固定連接有用于攪拌的攪拌扇(15)，所述第二轉桿(12)穿過攪拌扇(15)的一端固定連接有固定安裝在沉淀池架(1)的頂端的進水網，所述第二轉桿(12)穿過進水網的一端固定連接有安裝在沉淀池架(1)頂端的正反轉電機；所述中空套環架(4)的內部通過開設的開槽滑動連接有兩層狀態的過濾分離板(35)，兩組所述過濾分離板(35)之間存有摩擦用的縫隙，所述中空套環架(4)的一端開設有弧形滑軌(28)，所述中空套環架(4)的一端轉動連接有第三轉桿(17)；所述過濾分離板(35)位于中空套環架(4)的內部一端鉸接有鉸合曲桿(34)，所述鉸合曲桿(34)的一端固定連接有小型彈簧(33)，所述小型彈簧(33)固定安裝在彈簧推行桿(32)的內部，所述彈簧推行桿(32)的一端固定連接有中空滑軌桿(29)；所述中空滑軌桿(29)的內部滑動連接有輔助凸出塊(30)，所述輔助凸出塊(30)穿過中空套環架(4)的內部，所述輔助凸出塊(30)的一端鉸接有固定鉸接塊(31)，所述固定鉸接塊(31)固定安裝在過濾分離板(35)的一端；所述弧形滑軌(28)的內部滑動連接有伸縮桿(27)，所述伸縮桿(27)的一端固定連接有第三定位齒輪(16)，所述第三定位齒輪(16)的一端固定連接有第三轉桿(17)，所述第三轉桿(17)轉動連接在中空套環架(4)的一端，所述第三定位齒輪(16)與第二定位齒輪(11)呈嚙合狀態設置；所述沉淀池架(1)的一端固定連接有朝向沉淀池架(1)內部滑動安裝有長條推板的浮板定位安置架(3)，所述長條推板的一端鉸接有鉸接推桿(41)，所述鉸接推桿(41)的一端鉸接有一組晃動推板(18)，所述晃動推板(18)的一端固定連接有對應式彈簧(42)；所述晃動推板(18)的數量為兩組，所述對應式彈簧(42)固定安裝在另一組晃動推板(18)的表面，所述沉淀池架(1)位于晃動推板(18)的底端開設有幫助晃動推板(18)滑行的定位滑軌(26)；所述沉淀池架(1)的一端固定連接有中央連接塊(5)，所述中央連接塊(5)的內部轉動連接有第一轉桿(8)，所述第一轉桿(8)的外表面固定連接有第一定位齒輪(6)，所述第一定位齒輪(6)與第三定位齒輪(16)呈嚙合狀態設置，所述第一定位齒輪(6)的一端固定連接有定位輔助安置板(7)，所述定位輔助安置板(7)的內部固定連接有兩組導向桿(19)，所述導向桿(19)的外表面滑動連接有輔助滑行套(20)，所述輔助滑行套(20)的一端固定連接有推行板(21)，所述推行板(21)的一端固定連接有夾持橡膠套(22)；所述夾持橡膠套(22)的數量為兩組，兩組所述夾持橡膠套(22)貼合在第一轉桿(8)的外表面，所述第一轉桿(8)的外表面固定連接有多組清理轉板(23)，多組所述清理轉板(23)的一端固定連接有凸出轉板(25)，所述凸出轉板(25)的一端固定連接有活塞桿(36)，所述活塞桿(36)的一端插接有中空桿(37)，所述中空桿(37)的內部固定連接有彈簧板(38)，所述彈簧板(38)的一端固定連接有安裝在中空桿(37)內壁上的插合桿(39)，所述插合桿(39)中央為開放式的空腔，所述中空桿(37)的遠離活塞桿(36)的一端固定連接有潤滑油噴射腔管(40)，所述凸出轉板(25)的曲面處貼合在污水出行管口(24)的內壁上。
2.一種環保污水處理沉淀池用加藥工藝，其特征在于，采用如權利要求1所述的環保污水處理沉淀池用加藥系統，該環保污水處理沉淀池用加藥工藝包括以下步驟：步驟一：污水通過進水網通入沉淀池架(1)的內部時，將大型垃圾從凈水網的上方進行去除，正反轉電機帶動第二轉桿(12)順時針旋轉，第二轉桿(12)帶動攪拌扇(15)旋轉，對污水進行攪拌，而第二轉桿(12)穿過定位卡置塊(13)的一端帶動第二定位齒輪(11)旋轉，接著第二定位齒輪(11)帶動加藥閥門旋轉，隨著加藥閥門旋轉，致使加料管(2)內部填充大量的藥劑流入沉淀池架(1)的內部，正反轉電機帶動第二轉桿(12)逆時針旋轉，致使加料管(2)內部停止加藥，從而進行間歇式加藥，隨著攪拌扇(15)的旋轉，對沉淀池架(1)內部的污水與藥進行攪拌；步驟二：第二定位齒輪(11)旋轉后，第二定位齒輪(11)利用與第三定位齒輪(16)之間嚙合，第三定位齒輪(16)通過第三轉桿(17)進行旋轉，第三定位齒輪(16)帶動伸縮桿(27)沿著弧形滑軌(28)的內腔進行滑動，而伸縮桿(27)順著弧形滑軌(28)的軌跡進行旋轉，伸縮桿(27)通過推動輔助凸出塊(30)沿著中空滑軌桿(29)內腔滑動，輔助凸出塊(30)通過固定鉸接塊(31)帶動過濾分離板(35)進行移動，中空滑軌桿(29)通過輔助凸出塊(30)拉動過濾分離板(35)在中空套環架(4)內進行滑動，此時兩組過濾分離板(35)各自順著連接的中空滑軌桿(29)拉動，兩組過濾分離板(35)向外移動，致使卡在過濾分離板(35)過濾孔中填充的淤泥被拉斷；步驟三：若污水出行管口(24)的內壁堆積過多的雜質時，凸出轉板(25)與污水出行管口(24)的內壁滑行時受到阻礙，且潤滑油噴射腔管(40)受到過多的雜質影響，潤滑油噴射腔管(40)通過中空桿(37)帶動活塞桿(36)沿著中空桿(37)的內腔向內滑動，致使中空桿(37)內部的潤滑油吐出定量的潤滑油，插合桿(39)的內部設定有單向閥，致使潤滑油只能從中空桿(37)內部釋放，不會(huì )有水逆向進入中空桿(37)的內部，而活塞桿(36)從中空桿(37)滑行至彈簧板(38)上時，活塞桿(36)被彈簧板(38)限位，凸出轉板(25)順著潤滑油對污水出行管口(24)進行擦拭；步驟四：將污水處理設備的沉淀池架(1)漂浮的雜質撈起來，收集到專有的裝置中；污水處理設備中沉淀池進行排泥，排泥的間隔時間在冬天適當加長，同時在夏天適當減少些時間，進而減少排泥的含水率。
發明內容
為了克服現有技術的上述缺陷，本發明的實施例提供一種環保污水處理沉淀池用加藥系統、工藝，通過正反轉電機帶動第二轉桿順時針旋轉，第二轉桿帶動攪拌扇旋轉，對污水進行攪拌，而第二轉桿穿過定位卡置塊的一端帶動第二定位齒輪旋轉，接著第二定位齒輪帶動加藥閥門旋轉，則加料管的連接管道為曲形長管，曲形長管繞著沉淀池架的表面與加藥閥門連接，隨著加藥閥門旋轉，致使加料管內部填充大量的藥劑以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種環保污水處理沉淀池用加藥系統，包括沉淀池架，所述沉淀池架的兩端固定連接有多組加料管，所述沉淀池架的兩側位于加料管的下方固定連接有貫穿狀態設置的污水出行管口，所述沉淀池架的內部中央固定連接有中空套環架，所述沉淀池架的底端固定連接有污水收集流通架；
所述沉淀池架的內壁上固定連接有密封圈，所述密封圈的內部插接有用于控制加料管流通藥劑的加藥閥門，所述加藥閥門的一端固定連接有限位彈簧，所述限位彈簧的一端固定連接在沉淀池架的底端，所述限位彈簧的頂端固定連接有定位卡置塊，當加藥閥門旋轉后，限位彈簧利用彈簧的恢復性快速恢復至原處，所述定位卡置塊的外表面固定連接有第二定位齒輪，所述第二定位齒輪固定安裝在加藥閥門的表面；
所述定位卡置塊的頂端固定連接有第二轉桿，所述第二轉桿的一端固定連接有用于攪拌的攪拌扇，所述第二轉桿穿過攪拌扇的一端固定連接有固定安裝在沉淀池架的頂端的進水網，所述第二轉桿穿過進水網的一端固定連接有安裝在沉淀池架頂端的正反轉電機，正反轉電機作為驅動，正反轉電機帶動第二轉桿順時針旋轉，第二轉桿帶動攪拌扇旋轉，對污水進行攪拌，而第二轉桿穿過定位卡置塊的一端帶動第二定位齒輪旋轉，接著第二定位齒輪帶動加藥閥門旋轉。
在一個優選的實施方式中，所述中空套環架的內部通過開設的開槽滑動連接有兩層狀態的過濾分離板，兩組所述過濾分離板之間存有摩擦用的縫隙，所述中空套環架的一端開設有弧形滑軌，所述中空套環架的一端轉動連接有第三轉桿。
在一個優選的實施方式中，所述過濾分離板位于中空套環架的內部一端鉸接有鉸合曲桿，所述鉸合曲桿的一端固定連接有小型彈簧，所述小型彈簧固定安裝在彈簧推行桿的內部，所述彈簧推行桿的一端固定連接有中空滑軌桿。
在一個優選的實施方式中，所述中空滑軌桿的內部滑動連接有輔助凸出塊，所述輔助凸出塊穿過中空套環架的內部，所述輔助凸出塊的一端鉸接有固定鉸接塊，所述固定鉸接塊固定安裝在過濾分離板的一端。
在一個優選的實施方式中，所述弧形滑軌的內部滑動連接有伸縮桿，所述伸縮桿的一端固定連接有第三定位齒輪，所述第三定位齒輪的一端固定連接有第三轉桿，所述第三轉桿轉動連接在中空套環架的一端，所述第三定位齒輪與第二定位齒輪呈嚙合狀態設置。
在一個優選的實施方式中，所述沉淀池架的一端固定連接有朝向沉淀池架內部滑動安裝有長條推板的浮板定位安置架，所述長條推板的一端鉸接有鉸接推桿，所述鉸接推桿的一端鉸接有一組晃動推板，所述晃動推板的一端固定連接有對應式彈簧，第二定位齒輪旋轉后，第二定位齒輪利用與第三定位齒輪之間嚙合，第三定位齒輪通過第三轉桿進行旋轉，第三定位齒輪帶動伸縮桿沿著弧形滑軌的內腔進行滑動，而伸縮桿順著弧形滑軌的軌跡進行旋轉，伸縮桿通過推動輔助凸出塊沿著中空滑軌桿內腔滑動，輔助凸出塊通過固定鉸接塊帶動過濾分離板進行移動，而小型彈簧通過彈簧特性對輔助凸出塊的滑動進行配合。
在一個優選的實施方式中，所述晃動推板的數量為兩組，所述對應式彈簧固定安裝在另一組晃動推板的表面，所述沉淀池架位于晃動推板的底端開設有幫助晃動推板滑行的定位滑軌，當污泥在沉淀池架的內部堆積過多時，鉸接推桿順著攪拌扇攪拌的污水流動而晃動，此時鉸接推桿通過晃動推板與對應式彈簧緩沖河流沖擊的同時沿著定位滑軌的內部進行滑動，而長條推板通過鉸接推桿的推動沿著浮板定位安置架的表面對污泥進行來回推動，致使污泥質地較軟別推向中央，能夠更好的隨著攪拌扇攪拌，從而提高了對污泥的清理效果。
在一個優選的實施方式中，所述沉淀池架的一端固定連接有中央連接塊，所述中央連接塊的內部轉動連接有第一轉桿，所述第一轉桿的外表面固定連接有第一定位齒輪，所述第一定位齒輪與第三定位齒輪呈嚙合狀態設置，所述第一定位齒輪的一端固定連接有定位輔助安置板，所述定位輔助安置板的內部固定連接有兩組導向桿，所述導向桿的外表面滑動連接有輔助滑行套，所述輔助滑行套的一端固定連接有推行板，所述推行板的一端固定連接有夾持橡膠套，工作人員手動旋轉輔助滑行套兩側的螺母，螺母通過與導向桿的螺紋連接，則輔助滑行套的位置被螺母限位，而輔助滑行套通過推行板對夾持橡膠套的位置進行定位，夾持橡膠套包裹第一轉桿的外表面。
在一個優選的實施方式中，所述夾持橡膠套的數量為兩組，兩組所述夾持橡膠套貼合在第一轉桿的外表面，所述第一轉桿的外表面固定連接有多組清理轉板，多組所述清理轉板的一端固定連接有凸出轉板，所述凸出轉板的一端固定連接有活塞桿，所述活塞桿的一端插接有中空桿，所述中空桿的內部固定連接有彈簧板，所述彈簧板的一端固定連接有安裝在中空桿內壁上的插合桿，所述插合桿中央為開放式的空腔，所述中空桿的遠離活塞桿的一端固定連接有潤滑油噴射腔管，所述凸出轉板的曲面處貼合在污水出行管口的內壁上，隨著第一定位齒輪與第三定位齒輪之間嚙合，則第一定位齒輪通過第三定位齒輪產生旋轉，第一定位齒輪帶動第一轉桿旋轉，而第一轉桿先穿過中央連接塊實現兩組第一定位齒輪的旋轉，致使正反轉電機安裝數量減少，而第一轉桿通過清理轉板帶動凸出轉板旋轉，凸出轉板旋轉對污水出行管口的內壁進行摩擦推行，將污水出行管口管道口進行清理。
一種環保污水處理沉淀池用加藥工藝，包括以下步驟：
步驟一：污水通過進水網通入沉淀池架的內部時，將大型垃圾從凈水網的上方進行去除，正反轉電機帶動第二轉桿順時針旋轉，第二轉桿帶動攪拌扇旋轉，對污水進行攪拌，而第二轉桿穿過定位卡置塊的一端帶動第二定位齒輪旋轉，接著第二定位齒輪帶動加藥閥門旋轉，隨著加藥閥門旋轉，致使加料管內部填充大量的藥劑流入沉淀池架的內部，正反轉電機帶動第二轉桿逆時針旋轉，致使加料管內部停止加藥，從而進行間歇式加藥，隨著攪拌扇的旋轉，對沉淀池架內部的污水與藥進行攪拌；
步驟二：第二定位齒輪旋轉后，第二定位齒輪利用與第三定位齒輪之間嚙合，第三定位齒輪通過第三轉桿進行旋轉，第三定位齒輪帶動伸縮桿沿著弧形滑軌的內腔進行滑動，而伸縮桿順著弧形滑軌的軌跡進行旋轉，伸縮桿通過推動輔助凸出塊沿著中空滑軌桿內腔滑動，輔助凸出塊通過固定鉸接塊帶動過濾分離板進行移動，中空滑軌桿通過輔助凸出塊拉動過濾分離板在中空套環架內進行滑動，此時兩組過濾分離板各自順著連接的中空滑軌桿拉動，兩組過濾分離板向外移動，致使卡在過濾分離板過濾孔中填充的淤泥被拉斷；
步驟三：若污水出行管口的內壁堆積過多的雜質時，凸出轉板與污水出行管口的內壁滑行時受到阻礙，且潤滑油噴射腔管受到過多的雜質影響，潤滑油噴射腔管通過中空桿帶動活塞桿沿著中空桿的內腔向內滑動，致使中空桿內部的潤滑油吐出定量的潤滑油，插合桿的內部設定有單向閥，致使潤滑油只能從中空桿內部釋放，不會(huì )有水逆向進入中空桿的內部，而活塞桿從中空桿滑行至彈簧板上時，活塞桿被彈簧板限位，凸出轉板順著潤滑油對污水出行管口進行擦拭；
步驟四：將污水處理設備的沉淀池架漂浮的雜質撈起來，收集到專有的裝置中；污水處理設備中沉淀池進行排泥，排泥的間隔時間在冬天適當加長，同時在夏天適當減少些時間，進而減少排泥的含水率。
本發明的技術效果和優點：
1、正反轉電機作為驅動，正反轉電機帶動第二轉桿順時針旋轉，第二轉桿帶動攪拌扇旋轉，對污水進行攪拌，而第二轉桿穿過定位卡置塊的一端帶動第二定位齒輪旋轉，接著第二定位齒輪帶動加藥閥門旋轉，則加料管的連接管道為曲形長管，曲形長管繞著沉淀池架的表面與加藥閥門連接，隨著加藥閥門旋轉，致使加料管內部填充大量的藥劑，正反轉電機帶動第二轉桿逆時針旋轉，致使加料管內部停止加藥，保證單次的藥劑投放量容易完全與污泥融合，隨著攪拌扇的旋轉，對沉淀池架內部的污水與藥進行攪拌，從而提高了污水的凈化效率；
2、伸縮桿通過推動輔助凸出塊沿著中空滑軌桿內腔滑動，輔助凸出塊通過固定鉸接塊帶動過濾分離板進行移動，而小型彈簧通過彈簧特性對輔助凸出塊的滑動進行配合，隨著輔助凸出塊移動至中空滑軌桿的內壁上，則固定鉸接塊順著弧形滑軌移動至的弧形滑軌的中央水平點時，中空滑軌桿通過輔助凸出塊拉動過濾分離板在中空套環架內進行滑動，此時兩組過濾分離板各自順著連接的中空滑軌桿拉動，兩組過濾分離板向外移動，致使卡在過濾分離板過濾孔中填充的淤泥被拉斷，從而實現了實現單側污水過濾時，過濾組件發生堵塞；
3、當污泥在沉淀池架的內部堆積過多時，鉸接推桿順著攪拌扇攪拌的污水流動而晃動，此時鉸接推桿通過晃動推板與對應式彈簧緩沖河流沖擊的同時沿著定位滑軌的內部進行滑動，而長條推板通過鉸接推桿的推動沿著浮板定位安置架的表面對污泥進行來回推動，致使污泥質地較軟別推向中央，能夠更好的隨著攪拌扇攪拌，從而提高了對污泥的清理效果；
若污水出行管口的內壁堆積過多的雜質時，凸出轉板與污水出行管口的內壁滑行時受到阻礙，且潤滑油噴射腔管受到過多的雜質影響，潤滑油噴射腔管通過中空桿帶動活塞桿沿著中空桿的內腔向內滑動，致使中空桿內部的潤滑油吐出定量的潤滑油，插合桿4、的內部設定有單向閥，致使潤滑油只能從中空桿內部釋放，不會(huì )有水逆向進入中空桿的內部，而活塞桿從中空桿滑行至彈簧板上時，活塞桿被彈簧板限位，凸出轉板順著潤滑油對污水出行管口進行擦拭，從而提高了污水排口的清理效果，避免污水排口生銹。
（發明人：彭躍青;王寧;張浩東;孫亞;潘康;陳陽）
