公布日：2023.12.05
申請日：2023.11.03
分類號：C02F9/00(2023.01)I;C02F1/28(2023.01)N;C02F1/52(2023.01)N;C02F3/30(2023.01)N;C02F103/20(2006.01)N
摘要
本發明涉及移動式水產養殖污水處理系統，屬于污水處理技術領域，包括移動式車體，移動式車體上設置有池體，池體的內腔由隔板分隔為預沉淀區、缺氧反應區、好氧反應區和抗生素吸附區，池體的側壁設置有進水管，進水管與預沉淀區的底部相通；預沉淀區的頂部通過第一輸水管與缺氧反應區的底部相通，缺氧反應區內設置有第一填料，缺氧反應區的頂部通過第二輸水管與好氧反應區的底部相通，好氧反應區內設置有第二填料，好氧反應區的底部設置有曝氣裝置，好氧反應區的頂部通過第三輸水管與抗生素吸附區的底部相通，抗生素吸附區內設置有抗生素吸附填料。本發明使用靈活，可以降低水產養殖企業的尾水處理成本。
權利要求書

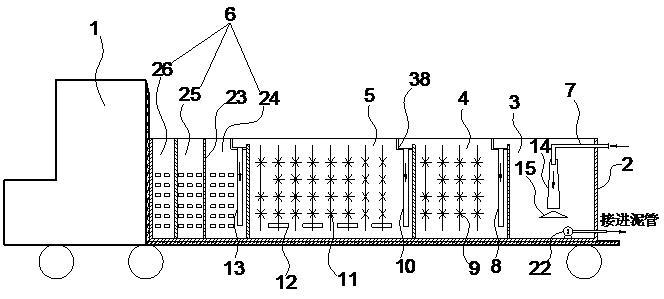

1.移動式水產養殖污水處理系統，其特征在于：包括移動式車體(1)，所述移動式車體(1)上設置有池體(2)，所述池體(2)的內腔由隔板分隔為預沉淀區(3)、缺氧反應區(4)、好氧反應區(5)和抗生素吸附區(6)，所述池體(2)的側壁設置有進水管(7)，所述進水管(7)與預沉淀區(3)的底部相通；所述預沉淀區(3)的頂部通過第一輸水管(8)與缺氧反應區(4)的底部相通，所述缺氧反應區(4)內設置有第一填料(9)，所述缺氧反應區(4)的頂部通過第二輸水管(10)與好氧反應區(5)的底部相通，所述好氧反應區(5)內設置有第二填料(11)，好氧反應區(5)的底部設置有曝氣裝置(12)，好氧反應區(5)的頂部通過第三輸水管(13)與抗生素吸附區(6)的底部相通，所述抗生素吸附區(6)內設置有抗生素吸附填料；所述抗生素吸附區(6)內由兩個豎直的折流板(23)分隔為充分吸附區(24)、中間過渡區(25)和出水區(26)，所述第三輸水管(13)與充分吸附區(24)的底部相通；所述抗生素吸附填料包括第一活性炭纖維填料(27)、第二活性炭纖維填料(28)和第三活性炭纖維填料(29)，所述第一活性炭纖維填料(27)、第二活性炭纖維填料(28)和第三活性炭纖維填料(29)分別設置在充分吸附區(24)、中間過渡區(25)和出水區(26)內，且所述第一活性炭纖維填料(27)、第二活性炭纖維填料(28)和第三活性炭纖維填料(29)的孔徑依次增大；所述第一活性炭纖維填料(27)包括多個填料層，每個填料層包括多個水平的填料柱，所述填料柱包括由內至外依次設置的支撐骨架(30)和多孔活性炭纖維層(31)，至少一個填料層的填料柱上嵌套有多個粗糙型碳纖維套(32)，所述粗糙型碳纖維套(32)的外壁設置有毛刺層(33)。
2.如權利要求1所述的移動式水產養殖污水處理系統，其特征在于：所述池體(2)為金屬池體，所述金屬池體與移動式車體(1)之間設置有減震層。
3.如權利要求1所述的移動式水產養殖污水處理系統，其特征在于：所述預沉淀區(3)內設置有豎直的導流管(14)，所述導流管(14)下端的內徑大于上端的內徑，所述導流管(14)的下方設置有圓錐形的擋板(15)，所述擋板(15)的尖端朝上，所述進水管(7)與導流管(14)連通。
4.如權利要求1所述的移動式水產養殖污水處理系統，其特征在于：還包括底泥壓濾機(16)，所述底泥壓濾機(16)的一端連接有進泥管(17)和沖洗管(18)，另一端設置有排泥口(19)，所述排泥口(19)的下方設置有水平的螺旋輸送管(20)，所述底泥壓濾機(16)的底部設置有排水管(21)。
5.如權利要求4所述的移動式水產養殖污水處理系統，其特征在于：所述預沉淀區(3)的底部設置有排泥泵(22)，所述排泥泵(22)通過管道與進泥管(17)相連。
6.如權利要求1所述的移動式水產養殖污水處理系統，其特征在于：所述充分吸附區(24)內設置有多對水平的支撐桿(34)，所述支撐桿(34)上設置有多個掛環(35)，每個填料柱的兩端設置有掛鉤(36)，所述掛鉤(36)掛接于掛環(35)。
7.如權利要求6所述的移動式水產養殖污水處理系統，其特征在于：所述支撐桿(34)的側壁設置有滑槽，所述滑槽中設置有與滑槽滑動配合的滑塊(37)，所述掛環(35)固定設置在滑塊(37)上。
8.如權利要求1所述的移動式水產養殖污水處理系統，其特征在于：所述預沉淀區(3)、缺氧反應區(4)、好氧反應區(5)的側壁頂部均設置有溢流堰(38)，所述第一輸水管(8)、第二輸水管(10)和第三輸水管(13)的上端分別與預沉淀區(3)、缺氧反應區(4)和好氧反應區(5)的溢流堰(38)相通。
發明內容
本發明所要解決的技術問題是提供一種移動式水產養殖污水處理系統，以解決上述問題。
為解決上述問題，本發明采用的技術方案為：移動式水產養殖污水處理系統，包括移動式車體，所述移動式車體上設置有池體，所述池體的內腔由隔板分隔為預沉淀區、缺氧反應區、好氧反應區和抗生素吸附區，所述池體的側壁設置有進水管，所述進水管與預沉淀區的底部相通；所述預沉淀區的頂部通過第一輸水管與缺氧反應區的底部相通，所述缺氧反應區內設置有第一填料，所述缺氧反應區的頂部通過第二輸水管與好氧反應區的底部相通，所述好氧反應區內設置有第二填料，好氧反應區的底部設置有曝氣裝置，好氧反應區的頂部通過第三輸水管與抗生素吸附區的底部相通，所述抗生素吸附區內設置有抗生素吸附填料。
進一步地，所述池體為金屬池體，所述金屬池體與移動式車體之間設置有減震層。
進一步地，所述預沉淀區內設置有豎直的導流管，所述導流管下端的內徑大于上端的內徑，所述導流管的下方設置有圓錐形的擋板，所述擋板的尖端朝上，所述進水管與導流管連通。
進一步地，還包括底泥壓濾機，所述底泥壓濾機的一端連接有進泥管和沖洗管，另一端設置有排泥口，所述排泥口的下方設置有水平的螺旋輸送管，所述底泥壓濾機的底部設置有排水管。
進一步地，所述預沉淀區的底部設置有排泥泵，所述排泥泵通過管道與進泥管相連。
進一步地，所述抗生素吸附區內由兩個豎直的折流板分隔為充分吸附區、中間過渡區和出水區，所述第三輸水管與充分吸附區的底部相通；所述抗生素吸附填料包括第一活性炭纖維填料、第二活性炭纖維填料和第三活性炭纖維填料，所述第一活性炭纖維填料、第二活性炭纖維填料和第三活性炭纖維填料分別設置在充分吸附區、中間過渡區和出水區內，且所述第一活性炭纖維填料、第二活性炭纖維填料和第三活性炭纖維填料的孔徑依次增大。
進一步地，所述第一活性炭纖維填料包括多個填料層，每個填料層包括多個水平的填料柱，所述填料柱包括由內至外依次設置的支撐骨架和多孔活性炭纖維層，至少一個填料層的填料柱上嵌套有多個粗糙型碳纖維套，所述粗糙型碳纖維套的外壁設置有毛刺層。
進一步地，所述充分吸附區內設置有多對水平的支撐桿，所述支撐桿上設置有多個掛環，每個填料柱的兩端設置有掛鉤，所述掛鉤掛接于掛環。
進一步地，所述支撐桿的側壁設置有滑槽，所述滑槽中設置有與滑槽滑動配合的滑塊，所述掛環固定設置在滑塊上。
進一步地，所述預沉淀區、缺氧反應區、好氧反應區的側壁頂部均設置有溢流堰，所述第一輸水管、第二輸水管和第三輸水管的上端分別與預沉淀區、缺氧反應區和好氧反應區的溢流堰相通。
本發明的有益效果是：1、本系統可以隨著移動式車體整體移動，當某個水產養殖企業需要進行尾水處理時，則將移動式車體開動至該水產養殖企業，利用移動式車體上的處理池進行尾水處理。處理完成后，可以將移動式車體開至下一家水產養殖企業。水產養殖企業無需建造固定尾水處理設施，節省了占地面積，降低了尾水處理成本，且多家水產養殖企業可以共用若干臺本發明的處理系統，處理系統得到充分地利用，不會(huì )出現閑置的問題。
2、本系統可以根據水產養殖的規模，將多臺處理系統聯合使用，共同進行養殖尾水處理，提高處理效率。
3、本系統設置了抗生素吸附區，可以有效去除尾水中的抗生素，有效預防因養殖尾水中抗生素殘留問題造成的環境健康風險。處理后的尾水水質可達水產養殖尾水排放標準或資源化利用標準，可回用于水產養殖池塘，或用于周邊農田、果園、林地等消納，也可達標排于受納水體，有良好的環境效益、經濟效益和社會(huì )效益。
（發明人：王黔磊;王春）
