公布日：2023.04.14
申請日：2021.10.12
分類號：C02F9/00(2023.01)I;B01J19/10(2006.01)I;C02F1/36(2023.01)I;C02F1/72(2023.01)I;C02F1/74(2023.01)I;C02F1/66(2023.01)I;C02F1/56(2023.01)I;C02F7/
00(2006.01)I;C02F101/30(2006.01)N
摘要
本發明屬于化工技術領域，具體為一種芬頓工藝處理堿性高濃度有機廢水的方法，包括如下步驟：步驟1：首先將高濃度堿性有機廢水注入密封的反應釜中，然后在超聲條件下，向高濃度堿性有機廢水通入空氣,同時加入催化劑MXN3-XO4；步驟2：將通入空氣且注入催化劑的高濃度堿性有機廢水注入反應釜，用100～130L質量濃度為40～60％的H2SO44溶液調節所述堿性高濃度有機廢水的pH為4.5～5.5；步驟3：打開電機，電機帶動反應釜底部的攪拌組件，對反應釜內的溶液進行攪拌，同時檢測反應釜內的溫濕度和氣壓以及pH值，其結構合理，方便實時監控處理過程，保證處理效果。
權利要求書
1.一種芬頓工藝處理堿性高濃度有機廢水的方法，其特征在于，包括如下步驟：步驟1：首先將高濃度堿性有機廢水注入密封的反應釜中，然后在超聲條件下，向高濃度堿性有機廢水通入空氣,同時加入催化劑MXN3-XO4；步驟2：將通入空氣且注入催化劑的高濃度堿性有機廢水注入反應釜，用100～130L質量濃度為40～60％的H2SO44溶液調節所述堿性高濃度有機廢水的pH為4.5～5.5；步驟3：打開電機(180)，電機(180)帶動反應釜底部的攪拌組件(190)，對反應釜內的溶液進行攪拌，同時檢測反應釜內的溫濕度和氣壓以及pH值；步驟4：將所述堿性高濃度有機廢水放入溶藥池，常溫下攪拌溶解固體FeSO4·7H2O20～30min，回流入反應釜,調節pH為2.5～3.5,攪拌反應0.8～1.2h后，調節pH為7.5～8.5；步驟5：加入質量濃度為0.05～0.15％的PAM，以900～1260L/h的速率進行滴加4～6min，并在滴加過程中不斷攪拌，之后靜置沉降25～35min。
2.根據權利要求1所述的一種芬頓工藝處理堿性高濃度有機廢水的方法，其特征在于：步驟一中的反應釜：包括基座(100)，所述基座(100)的頂部設置有釜體(110)，所述釜體(110)的頂部設置有密封蓋(120)，所述密封蓋(120)的頂部設置有超聲波發生器(130)，所述釜體(110)的一側設置有曝氣組件(140)，釜體(110)的前表面設置有溫濕度傳感器(150)、氣壓傳感器(160)和pH值傳感器(170)，所述基座(100)的底部設置有電機(180)，所述電機(180)的輸出端貫穿基座(100)和釜體(110)設置有攪拌組件(190)；還包括控制盒(200)，所述控制盒(200)的前表面設置有顯示屏(210)和蜂鳴器(220)，且顯示屏(210)和蜂鳴器(220)通過處理器與溫濕度傳感器(150)，氣壓傳感器(160)以及pH值傳感器(170)電性連接。
3.根據權利要求2所述的一種芬頓工藝處理堿性高濃度有機廢水的方法，其特征在于：所述釜體(110)、密封蓋(120)以及攪拌組件(190)的表面均設置有防腐蝕涂層。
4.根據權利要求2所述的一種芬頓工藝處理堿性高濃度有機廢水的方法，其特征在于：所述氣壓傳感器(160)、溫濕度傳感器(150)和pH值傳感器(170)均選用抗腐蝕材質制成，且氣壓傳感器(160)、溫濕度傳感器(150)和pH值傳感器(170)的檢查探頭延伸至釜體(110)內腔。
5.根據權利要求2所述的一種芬頓工藝處理堿性高濃度有機廢水的方法，其特征在于：所述控制盒(200)的內腔還設置傳輸模塊，且傳輸模塊與遠程終端無線連接，方便遠程監控處理過程。
發明內容
本部分的目的在于概述本發明的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和發明名稱中可能會(huì )做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。
鑒于現有芬頓工藝處理堿性高濃度有機廢水的方法中存在的問題，提出了本發明。
因此，本發明的目的是提供一種芬頓工藝處理堿性高濃度有機廢水的方法，能夠實現在使用的過程中，便于實時監控，提高廢水處理的質量。
為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：

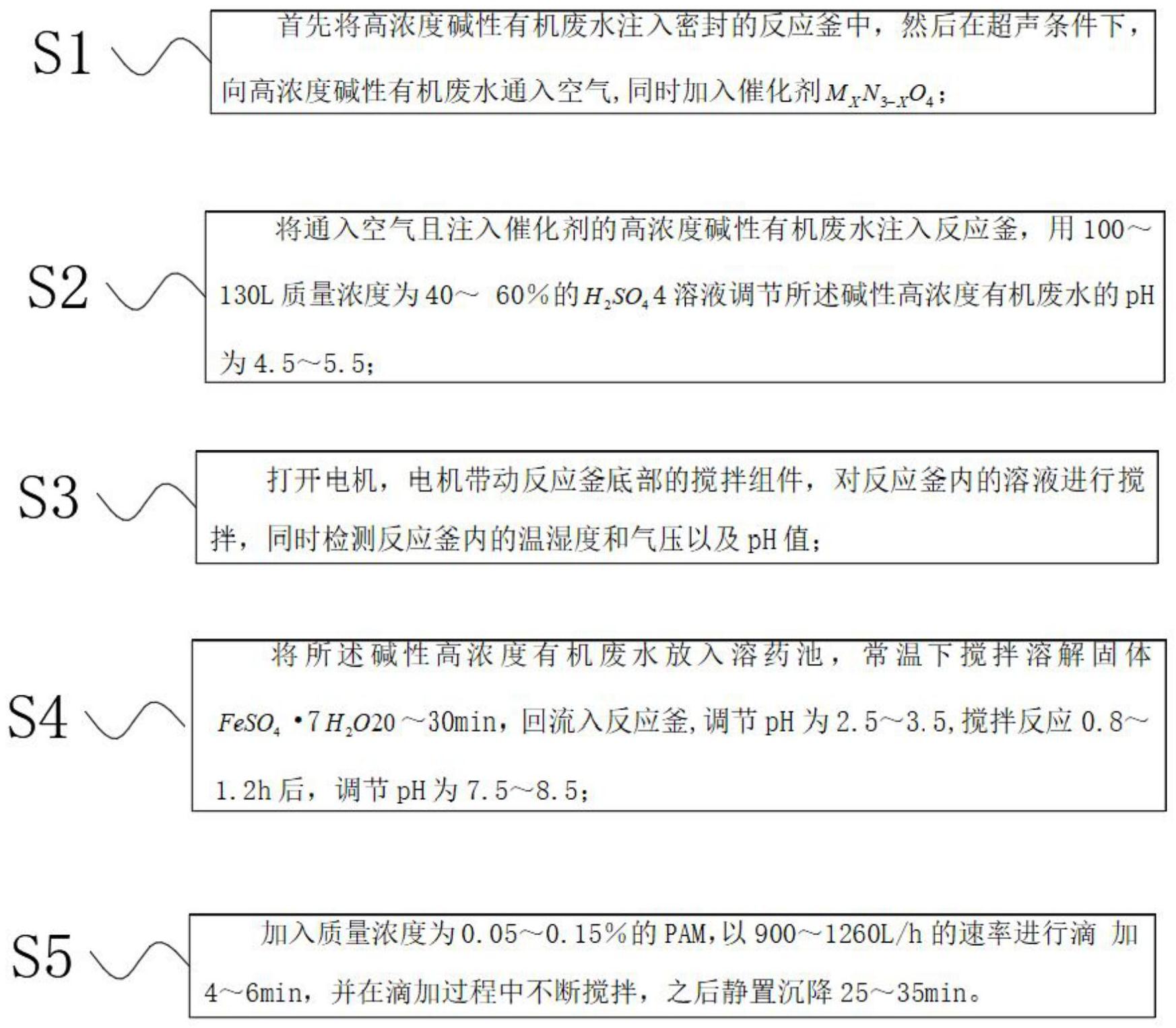

一種芬頓工藝處理堿性高濃度有機廢水的方法，其包括如下步驟：
步驟1：首先將高濃度堿性有機廢水注入密封的反應釜中，然后在超聲條件下，向高濃度堿性有機廢水通入空氣,同時加入催化劑MXN3-XO4；
步驟2：將通入空氣且注入催化劑的高濃度堿性有機廢水注入反應釜，用100～130L質量濃度為40～60％的H2SO44溶液調節所述堿性高濃度有機廢水的pH為4.5～5.5；
步驟3：打開電機，電機帶動反應釜底部的攪拌組件，對反應釜內的溶液進行攪拌，同時檢測反應釜內的溫濕度和氣壓以及pH值；
步驟4：將所述堿性高濃度有機廢水放入溶藥池，常溫下攪拌溶解固體FeSO4·7H2O20～30min，回流入反應釜,調節pH為2.5～3.5,攪拌反應0.8～1.2h后，調節pH為7.5～8.5；
步驟5：加入質量濃度為0.05～0.15％的PAM，以900～1260L/h的速率進行滴加4～6min，并在滴加過程中不斷攪拌，之后靜置沉降25～35min。
作為本發明所述的一種芬頓工藝處理堿性高濃度有機廢水的方法的一種優選方案，其中：步驟一中的反應釜：
包括基座，所述基座的頂部設置有釜體，所述釜體的頂部設置有密封蓋，所述密封蓋的頂部設置有超聲波發生器，所述釜體的一側設置有曝氣組件，釜體的前表面設置有溫濕度傳感器、氣壓傳感器和pH值傳感器，所述基座的底部設置有電機，所述電機的輸出端貫穿基座和釜體設置有攪拌組件；
還包括控制盒，所述控制盒的前表面設置有顯示屏和蜂鳴器，且顯示屏和蜂鳴器通過處理器與溫濕度傳感器，氣壓傳感器以及pH值傳感器電性連接。
作為本發明所述的一種芬頓工藝處理堿性高濃度有機廢水的方法的一種優選方案，其中：所述釜體、密封蓋以及攪拌組件的表面均設置有防腐蝕涂層。
作為本發明所述的一種芬頓工藝處理堿性高濃度有機廢水的方法的一種優選方案，其中：所述氣壓傳感器、溫濕度傳感器和pH值傳感器均選用抗腐蝕材質制成，且氣壓傳感器、溫濕度傳感器和pH值傳感器的檢查探頭延伸至釜體內腔。
作為本發明所述的一種芬頓工藝處理堿性高濃度有機廢水的方法的一種優選方案，其中：所述控制盒的內腔還設置傳輸模塊，且傳輸模塊與遠程終端無線連接，方便遠程監控處理過程。
與現有技術相比，本發明的有益效果是：通過在反應釜的一側設置有曝氣組件，在密封蓋的頂部設置有超聲波發生器，工藝簡單、效果顯著，能在較短時間內使高濃度堿性有機廢水中的有機物大幅降解，對高濃度堿性有機廢水的處理效果很好；催化劑易得、易回收且可重復，處理時間短，能耗低，通過在反應釜的表面設置有溫濕度傳感器、氣壓傳感器和pH值傳感器，可以實時監控處理過程中的溫濕度，氣壓以及PH值，方便實時監控，提高處理質量。
（發明人：張卿監;韓毅）
