公布日：2023.12.01
申請日：2023.08.02
分類號：C02F1/461(2023.01)I;C02F101/10(2006.01)N
摘要
本發明涉及污水處理設備技術領域，提供了一種電解除磷裝置及污水處理系統，該裝置包括：電解除磷箱體，其上部設有進水口，下部設有出水口；電極組件，包括多塊極板，多塊極板由上向下插接入電解除磷箱體內，多塊極板依次平行間隔設置；超聲波組件，包括殼體和位于殼體內的多個超聲振子；其中，殼體設于電解除磷箱體內，位于多塊極板的一側或兩側，與極板平行；超聲波組件的發射面積大于或等于極板的側面面積；電解除磷箱體上部設有均布機構，進水口的水流經均布機構均布分散流經電解除磷箱體內每塊極板周?chē)膮^域。該裝置結構緊湊，集成度高，可有效解決極板鈍化的問題，保證鐵離子穩定釋放和被充分利用，確保污水除磷處理效果。
權利要求書

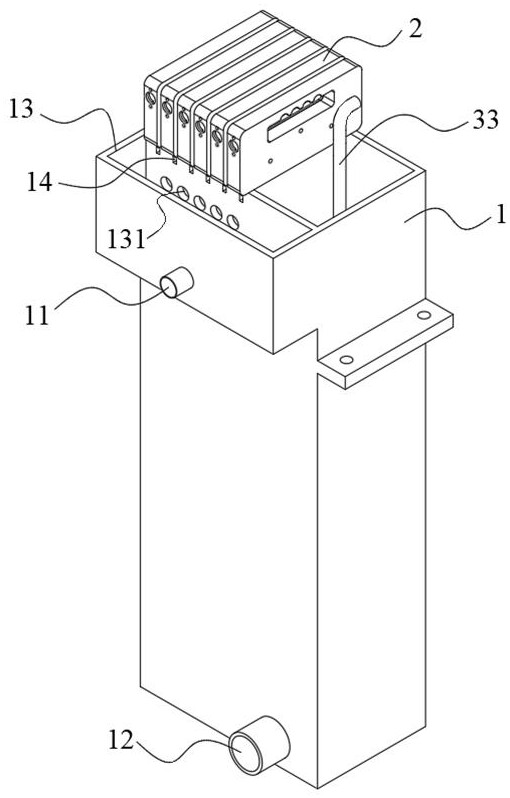

1.一種電解除磷裝置，其特征在于，包括：電解除磷箱體（1），其上部設有進水口（11），下部設有出水口（12）；電極組件（2），包括多塊極板（21），多塊所述極板（21）由上向下插接入所述電解除磷箱體（1）內，多塊所述極板（21）依次平行間隔設置；超聲波組件（3），包括殼體（31）和位于所述殼體（31）內的多個超聲振子（32）；其中，所述殼體（31）設于所述電解除磷箱體（1）內，位于多塊所述極板（21）的一側或兩側，與所述極板（21）平行；所述超聲波組件（3）的發射面積大于或等于所述極板（21）的側面面積；所述電解除磷箱體（1）上部設有均布機構，進水口（11）的水流經所述均布機構均布分散流經所述電解除磷箱體（1）內每塊所述極板（21）周?chē)膮^域。
2.根據權利要求1所述的電解除磷裝置，其特征在于，所述均布機構包括設于所述電解除磷箱體（1）上部一側的均質腔（13）；所述進水口（11）設置于所述均質腔（13）上；所述均質腔（13）經多個布水孔（131）與所述電解除磷箱體（1）連通，多個所述布水孔（131）與多塊所述極板（21）間隔設置。
3.根據權利要求1所述的電解除磷裝置，其特征在于，所述電極組件（2）還包括：與所述極板（21）數量相等的絕緣把手（22），所述絕緣把手（22）下側設有與所述極板（21）上端適配的插接槽（221）；銅排（23），設置于所述插接槽（221）內，與所述極板（21）接觸導電；防水插頭（24），設置于所述絕緣把手（22）一端，與所述銅排（23）經導電線（25）連接。
4.根據權利要求3所述的電解除磷裝置，其特征在于，所述絕緣把手（22）下部設有第一限位部（26），所述電解除磷箱體（1）上部設有適配的第二限位部（14），所述絕緣把手（22）經所述第一限位部（26）與所述第二限位部（14）配合可拆卸限位安裝于所述電解除磷箱體（1）上。
5.根據權利要求1所述的電解除磷裝置，其特征在于，所述電極組件（2）至少具有以下特征之一：所述極板（21）包括2-6塊；相鄰所述極板（21）之間的間距為20-30mm；所述極板（21）的厚度為4-6mm，寬度為170-200mm，高度為600-700mm。
6.根據權利要求1或5所述的電解除磷裝置，其特征在于，還包括0-200V的直流電源，所述直流電源的正負極通過繼電器切換，切換時間為10-30s。
7.根據權利要求1所述的電解除磷裝置，其特征在于，所述超聲振子（32）的工作頻率為28KHz-36KHz；和/或，所述超聲振子（32）的啟停時間間隔為：工作1-5min，關停30-60min。
8.根據權利要求1或7所述的電解除磷裝置，其特征在于，所述超聲波組件（3）還包括由所述殼體（31）向上延伸設置的電源引出彎管（33）；所述電源引出彎管（33）上部向下彎曲，連通殼體（31）內部，供電源線穿過連接外部電源和殼體（31）內部的所述超聲振子（32）。
9.根據權利要求1所述的電解除磷裝置，其特征在于，所述電解除磷箱體（1）內下部設有斜板（15），所述出水口（12）位于所述斜板（15）下端上側。
10.一種污水處理系統，其特征在于，包括如權利要求1至9任一項所述的電解除磷裝置；還包括依次設置的缺氧池、好氧池和沉淀池/濾池；所述電解除磷裝置的出水口（12）連接至所述好氧池或所述缺氧池與好氧池之間，所述電解除磷裝置的進水口（11）經水泵與所述沉淀池或濾池連接，將所述沉淀池的上清液或所述濾池的濾清液泵往所述電解除磷裝置。
發明內容
針對上述現有技術問題，本發明提供了一種電解除磷裝置及污水處理系統，該裝置結構緊湊，集成度高，可有效解決極板鈍化的問題，保證鐵離子穩定釋放和被充分利用，確保污水除磷處理效果。
本發明采用的技術方案如下：一種電解除磷裝置，包括：電解除磷箱體，其上部設有進水口，下部設有出水口；電極組件，包括多塊極板，多塊所述極板由上向下插接入所述電解除磷箱體內，多塊所述極板依次平行間隔設置；超聲波組件，包括殼體和位于所述殼體內的多個超聲振子；其中，所述殼體設于所述電解除磷箱體內，位于多塊所述極板的一側或兩側，與所述極板平行；所述超聲波組件的發射面積大于或等于所述極板的側面面積；所述電解除磷箱體上部設有均布機構，進水口的水流經所述均布機構均布分散流經所述電解除磷箱體內每塊所述極板周?chē)膮^域。
在本申請的一種實施例中，所述均布機構包括設于所述電解除磷箱體上部一側的均質腔；所述進水口設置于所述均質腔上；所述均質腔經多個布水孔與所述電解除磷箱體連通，多個所述布水孔與多塊所述極板間隔設置。
在本申請的一種實施例中，所述電極組件還包括：與所述極板數量相等的絕緣把手，所述絕緣把手下側設有與所述極板上端適配的插接槽；銅排，設置于所述插接槽內，與所述極板接觸導電；防水插頭，設置于所述絕緣把手一端，與所述銅排經導電線連接。
在本申請的一種實施例中，所述絕緣把手下部設有第一限位部，所述電解除磷箱體上部設有適配的第二限位部，所述絕緣把手經所述第一限位部與所述第二限位部配合可拆卸限位安裝于所述電解除磷箱體上。
在本申請的一種實施例中，所述電極組件至少具有以下特征之一：所述極板包括2-6塊；相鄰所述極板之間的間距為20-30mm；所述極板的厚度為4-6mm，寬度為170-200mm，高度為600-700mm。
在本申請的一種實施例中，還包括0-200V的直流電源，所述直流電源的正負極通過繼電器切換，切換時間為10-30s。
在本申請的一種實施例中，所述超聲振子的工作頻率為28KHz-36KHz；和/或，所述超聲振子的啟停時間間隔為：工作1-5min，關停30-60min。
在本申請的一種實施例中，所述超聲波組件還包括由所述殼體向上延伸設置的電源引出彎管；所述電源引出彎管上部向下彎曲，連通殼體內部，供電源線穿過連接外部電源和殼體內部的所述超聲振子。
在本申請的一種實施例中，所述電解除磷箱體內下部設有斜板，所述出水口位于所述斜板下端上側。
一種污水處理系統，包括以上任一項所述的電解除磷裝置；還包括依次設置的缺氧池、好氧池和沉淀池/濾池；所述電解除磷裝置的出水口連接至所述好氧池或所述缺氧池與好氧池之間，所述電解除磷裝置的進水口經水泵與所述沉淀池或濾池連接，將所述沉淀池的上清液或所述濾池的濾清液泵往所述電解除磷裝置。
與現有技術相比，本發明的有益效果是：本發明的電解除磷裝置，在多塊極板的側面設置超聲波組件，超聲波發射面積完全覆蓋極板，可通過超聲波有效去除極板上的附著物和鈍化物，防止極板鈍化，同時超聲波的低頻振動可有效避免電解釋放出的鐵離子在水中不被鈍化物捕獲，提高鐵離子的利用率，保證后續除磷效果持續且穩定；采用上進下出的方式，水流由上部的進水口進入，由下部的出水口排出，且保證水流均布分散流經每塊極板周?chē)�，使電解出的鐵離子均勻分散至水體中，避免鐵離子在極板之間堆積，形成濃度差極化，影響除磷反應的穩定進行；該裝置通過電解除磷箱體將各組件進行集成裝配，結構緊湊，體積小，且便于安裝維護，實用性強。
（發明人：劉羿;周文彬;柴玉峰;何京鐘）
