公布日：2023.03.17
申請日：2022.12.16
分類號：C02F3/30(2023.01)I;C02F3/12(2023.01)I;C02F3/28(2023.01)N
摘要

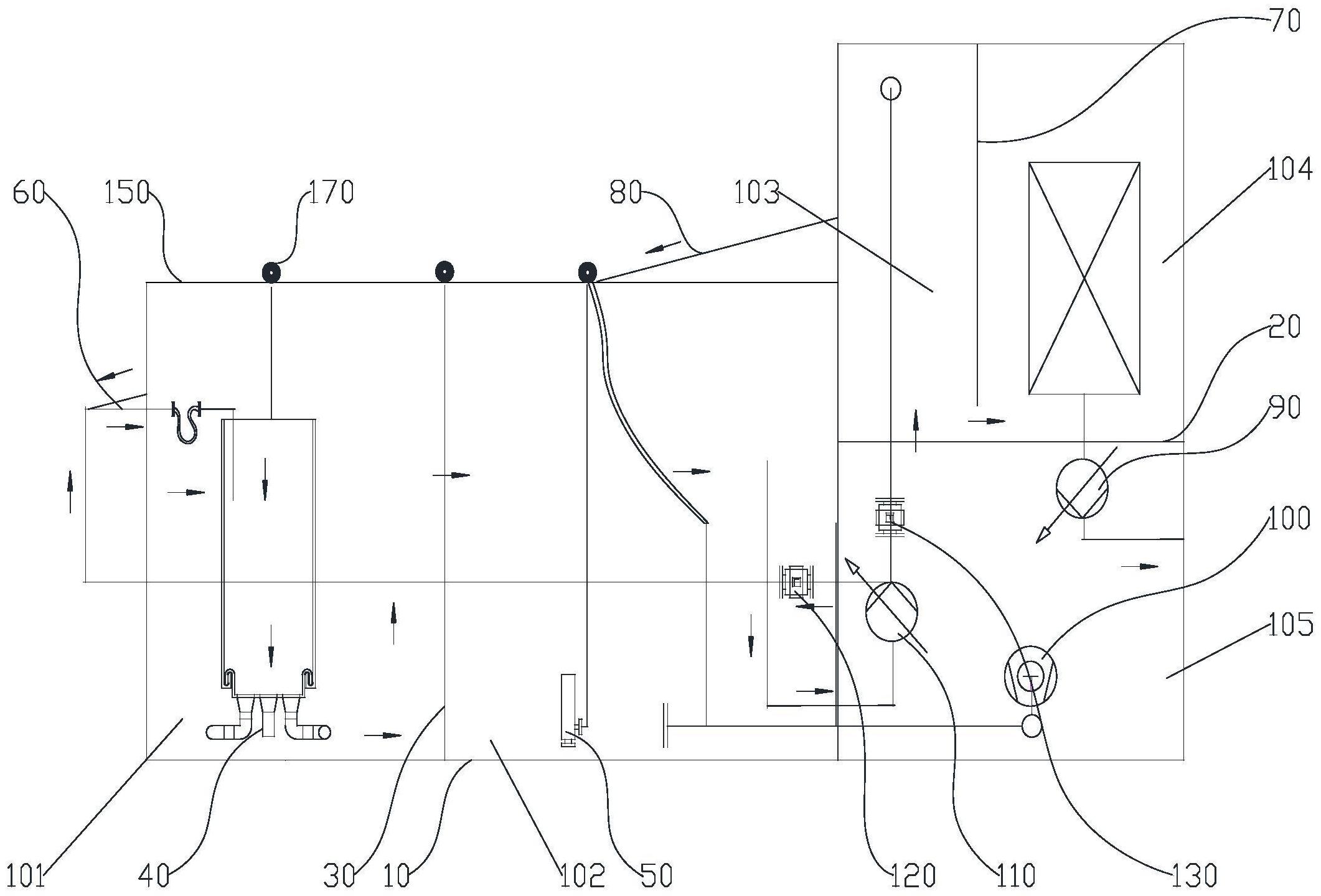

本發明公開了一種生物脫氮一體化設備，包括分成獨立的一、二級處理區和設備區的處理箱，一級處理區被可移動的調節板分成一級A池和O池、處理箱上滑動連接有對應懸于一級A池和O池內的布水裝置及曝氣管，并設有與布水裝置相連通的進水管，二級處理區被分為底部相連通的二級A池和MBR膜池，MBR膜池上連通有傾斜向下且底端連通在進水管上的污泥回流管，設備區內設有與MBR膜的出水口相連通的抽吸泵、與曝氣管相連通的曝氣風機及輸送泵，輸送泵的進口端與O池相連通，且其出口端分兩路分別與進水管和二級A池相連通。本發明解決了如何能在滿足對高氮廢水達標處理的同時，使處理設備的能耗和運維成本有效降低，并對水質變化的適應性增強的技術問題。
權利要求書
1.一種生物脫氮一體化設備，其特征在于，包括處理箱，所述處理箱內通過隔板分成獨立的一級處理區和自上而下并排位于所述一級處理區橫側方的二級處理區和設備區，所述一級處理區內豎向設有可橫向移動并將其分成一級A池和O池的調節板，所述調節板將一級處理區上開設有溢流口，所述一級處理區的頂部橫向滑動連接有對應懸于所述一級A池和O池內的利用出水反推力進行攪拌的布水裝置及曝氣管，且其側壁上設有與所述布水裝置相連通的進水管，所述二級處理區內豎直設有將其分成底部相連通的二級A池和MBR膜池的導流板，所述MBR膜池的側壁上連通有傾斜向下的污泥回流管，所述污泥回流管的底端連通在所述進水管上，所述設備區內設有與MBR膜的出水口相連通的抽吸泵、與所述曝氣管相連通的曝氣風機及輸送泵，所述輸送泵的進口端與所述O池相連通，且其出口端分兩路，一路經第一流量閥與所述進水管相連通，另一路經第二量閥與所述二級A池相連通。
2.根據權利要求1所述的生物脫氮一體化設備，其特征在于，所述布水裝置包括筒體、適配轉動連接在所述筒體底部的出水罩和連通在所述出水罩底部的出水管路，所述出水管路由第一出水管、至少三根第二出水管和數量與所述第二出水管相同的第三出水管組成，所述第一出水管位于所述出水罩的底部的中心，所述第二出水管和所述第三出水管等間隔分布在以所述出水罩的底部的中心為圓心的同一虛擬圓上，所述第三出水管和所述第一出水管的出口端均朝下，所述第二出水管的出口端以順時針或者逆時針?lè )较虺蚱渌趫A的切線方向，所述進水管的出口端穿入所述筒體內并朝下位于所述筒體的中軸線上。
3.根據權利要求1所述的生物脫氮一體化設備，其特征在于，所述一級處理區的兩橫頂邊上對應安裝有第一行走軌道和第二行走軌道，所述第一行走軌道上并排設有三個與其滾動配合且帶剎車的第一行走輪，所述第二行走軌道上設有三個與其滾動配合與所述第一行走輪相對應第二行走輪，相對應的所述第一行走輪和所述第二行走輪之間連接有傳動架，三個所述傳動架分別與所述布水裝置、所述調節板和所述曝氣管對應相連。
4.根據權利要求1所述的生物脫氮一體化設備，其特征在于，所述調節板的周面上設有耐磨密封墊。
5.根據權利要求1所述的生物脫氮一體化設備，其特征在于，所述溢流口和所述調節板一體成型。
6.根據權利要求1所述的生物脫氮一體化設備，其特征在于，所述處理箱的兩側壁上對稱設有吊耳，且其底部安裝有多個地腳滾輪。
發明內容
為此，本發明要解決的技術問題在于如何能在滿足對高氮廢水達標處理的同時，使處理設備的能耗和運維成本有效降低，并對水質變化的適應性增強。
為解決上述技術問題，本發明提供了一種生物脫氮一體化設備，包括處理箱，所述處理箱內通過隔板分成獨立的一級處理區和自上而下并排位于所述一級處理區橫側方的二級處理區和設備區，所述一級處理區內豎向設有可橫向移動并將其分成一級A池和O池的調節板，所述調節板將一級處理區上開設有溢流口，所述一級處理區的頂部橫向滑動連接有對應懸于所述一級A池和O池內的利用出水反推力進行攪拌的布水裝置及曝氣管，且其側壁上設有與所述布水裝置相連通的進水管，所述二級處理區內豎直設有將其分成底部相連通的二級A池和MBR膜池的導流板，所述MBR膜池的側壁上連通有傾斜向下的污泥回流管，所述污泥回流管的底端連通在所述進水管上，所述設備區內設有與MBR膜的出水口相連通的抽吸泵、與所述曝氣管相連通的曝氣風機及輸送泵，所述輸送泵的進口端與所述O池相連通，且其出口端分兩路，一路經第一流量閥與所述進水管相連通，另一路經第二量閥與所述二級A池相連通。
在本發明的一個實施例中，所述布水裝置包括筒體、適配轉動連接在所述筒體底部的出水罩和連通在所述出水罩底部的出水管路，所述出水管路由第一出水管、至少三根第二出水管和數量與所述第二出水管相同的第三出水管組成，所述第一出水管位于所述出水罩的底部的中心，所述第二出水管和所述第三出水管等間隔分布在以所述出水罩的底部的中心為圓心的同一虛擬圓上，所述第三出水管和所述第一出水管的出口端均朝下，所述第二出水管的出口端以順時針或者逆時針?lè )较虺蚱渌趫A的切線方向，所述進水管的出口端穿入所述筒體內并朝下位于所述筒體的中軸線上。
在本發明的一個實施例中，所述一級處理區的兩橫頂邊上對應安裝有第一行走軌道和第二行走軌道，所述第一行走軌道上并排設有三個與其滾動配合且帶剎車的第一行走輪，所述第二行走軌道上設有三個與其滾動配合與所述第一行走輪相對應第二行走輪，相對應的所述第一行走輪和所述第二行走輪之間連接有傳動架，三個所述傳動架分別與所述布水裝置、所述調節板和所述曝氣管對應相連。
在本發明的一個實施例中，所述調節板的周面上設有耐磨密封墊。
在本發明的一個實施例中，所述溢流口和所述調節板一體成型。
在本發明的一個實施例中，所述處理箱的兩側壁上對稱設有吊耳，且其底部安裝有多個地腳滾輪。
本發明的上述技術方案相比現有技術具有以下優點：
1、本發明通過可移動的調節板的設置，使得一級A池和O池的大小可調，使得本設備能應對一定范圍內的水質波動，增強了水質變化的適應性。
2、本發明通過將二級O池變換成MBR膜池的設置，節約了池容的同時大大提升了處理負荷。
3、本發明通過將一級A池內設置利用出水反推力進行攪拌的布水裝置及二級A池與MBR池底部相連通的設置，使得一級A池和二級處理區內均無需配備不間斷攪拌機；又通過輸送泵的進口端與O池相連通，且其出口端分兩路，一路經第一流量閥與進水管相連通，另一路經第二量閥與二級A池相連通，以及傾斜向下連通在MBR膜池和一級A池之間的污泥回流管的設置，使得只要配備一臺泵就實現了水的輸送以及污泥和混合液的回流，從而不僅大大簡化了本設備的結構，實現了一體化，而且大大降低了運維成本低和能耗。
（發明人：劉雨;阮鹿凡;王遠飛;于麗娜;韓若冰）
