公布日：2023.11.28
申請日：2023.09.14
分類號：C02F1/68(2023.01)I;C02F1/00(2023.01)I;C02F7/00(2006.01)I
摘要
本發明涉及污水處理技術領域，尤其為一種曝氣沉淀一體化污水處理裝置，包括底板，所述底板上端面左側中部固定連接有粉碎室，所述粉碎室左側上端中部連通并固定連接有污水進口，所述曝氣機通過導氣管與攪拌釜連通，所述攪拌釜上設置有用于對絮凝劑和污泥進行混合的攪拌組件，本發明實現了可對污泥中污水起到一個粉碎排出效果，使污泥粉碎更加徹底，粉碎效率更高，避免了出現污泥結塊而影響后續攪拌效果的情況；可使污水與絮凝劑起到一個范圍較為廣泛的均勻攪拌作用，混合程度高，并且，粉碎組件與攪拌組件同時進行，無需頻繁開啟多個工序，自動化程度更好；可對污水的進水速度進行調節，進而可適應不同使用需求，較為便捷。
權利要求書

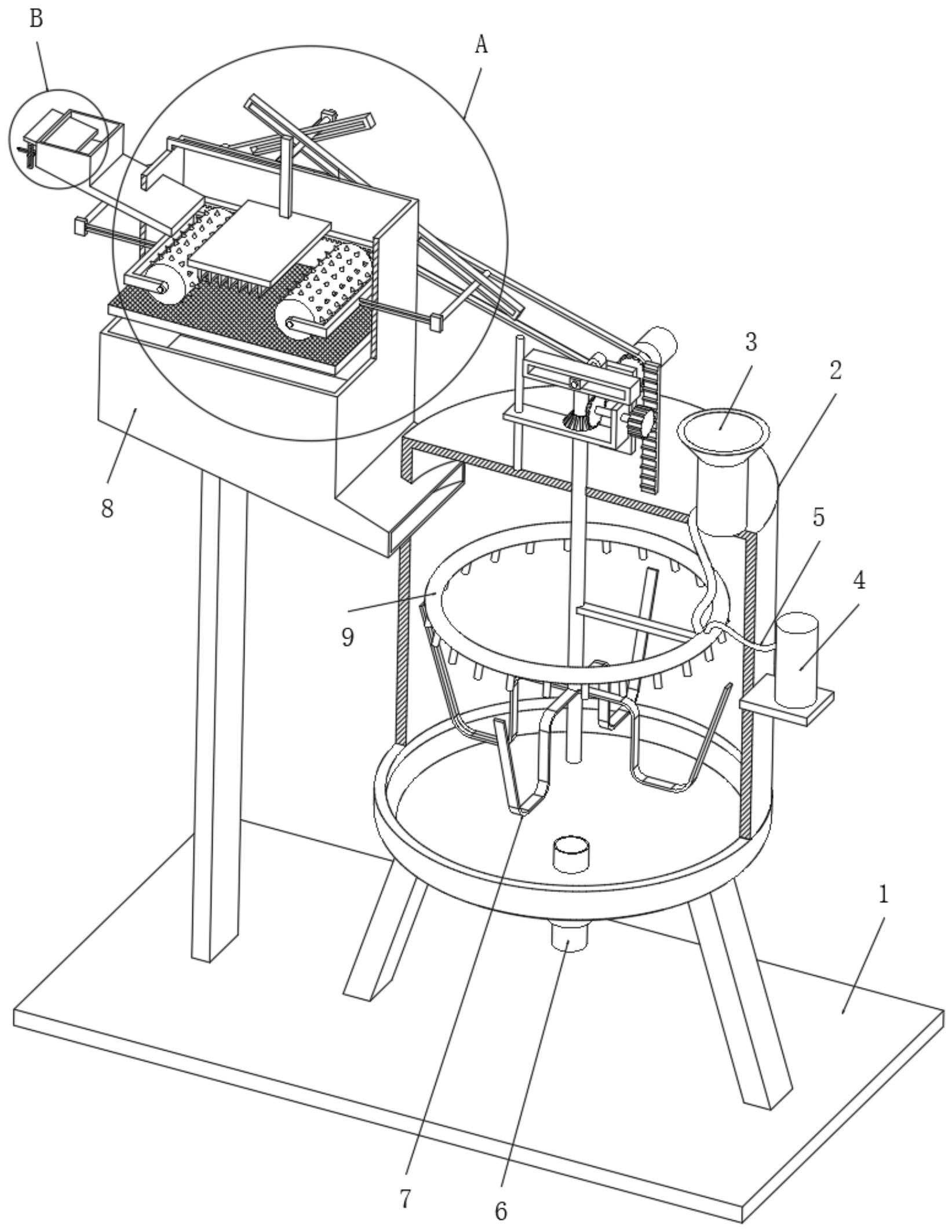

1.一種曝氣沉淀一體化污水處理裝置，包括底板(1)，其特征在于：所述底板(1)上端面左側中部固定連接有粉碎室(8)，所述粉碎室(8)左側上端中部連通并固定連接有污水進口(17)，所述粉碎室(8)內腔壁中部固定連接有篩網(13)，所述粉碎室(8)上設置有粉碎組件，所述底板(1)上端面右側固定連接有攪拌釜(2)，所述攪拌釜(2)上端右側中部設置有絮凝劑進口(3)，所述攪拌釜(2)右側中部固定連接有曝氣機(4)，所述曝氣機(4)通過導氣管(5)與攪拌釜(2)連通，所述攪拌釜(2)上設置有用于對絮凝劑和污泥進行混合的攪拌組件。
2.根據權利要求1所述的一種曝氣沉淀一體化污水處理裝置，其特征在于：所述粉碎組件包括壓板(16)，所述壓板(16)上端面后側中部固定連接有滑套桿(19)，所述滑套桿(19)左端通過凹槽滑動連接有L型桿(18)，所述L型桿(18)左端固定連接于粉碎室(8)，所述滑套桿(19)后端面上側中部固定連接有第一導向柱(20)，所述第一導向柱(20)后端通過銷軸轉動連接有第二連桿(31)，所述第二連桿(31)下端通過銷軸轉動連接有第一連桿(30)，所述第一連桿(30)遠離第二連桿(31)的一端通過銷軸轉動連接于粉碎室(8)，并且，所述第一連桿(30)與粉碎室(8)的連接處通過銷軸固定連接有鏈輪(33)。
3.根據權利要求2所述的一種曝氣沉淀一體化污水處理裝置，其特征在于：所述粉碎室(8)后端面上側左右兩端均通過銷軸分別轉動連接有第二滑槽桿(22)和第一滑槽桿(21)，所述第一導向柱(20)嵌入于第二滑槽桿(22)和第一滑槽桿(21)并與兩者滑動相連，所述第二滑槽桿(22)和第一滑槽桿(21)相互遠離的一端均嵌入有第二導向柱(23)并與其滑動相連，所述第二導向柱(23)前端面固定連接有固定塊(24)，所述固定塊(24)相互靠近的端面固定連接有第一滑桿(10)，所述第一滑桿(10)滑動連接于粉碎室(8)，所述第一滑桿(10)相互靠近的端面固定連接有架體(11)。
4.根據權利要求3所述的一種曝氣沉淀一體化污水處理裝置，其特征在于：左右兩側所述架體(11)相互靠近的一端通過銷軸轉動連接有粉碎輥(12)和第一齒輪(15)，所述粉碎室(8)內腔壁后端面上側固定連接有第一齒條(14)，所述第一齒輪(15)與第一齒條(14)相互嚙合。
5.根據權利要求1所述的一種曝氣沉淀一體化污水處理裝置，其特征在于：所述攪拌組件包括轉動軸(39)和電機(34)，所述轉動軸(39)上端滑動連接于攪拌釜(2)，所述轉動軸(39)下側固定連接有攪拌桿(7)，所述轉動軸(39)上端轉動連接有往復板(44)，所述往復板(44)左端滑動連接有第三滑桿(38)，所述第三滑桿(38)下端面固定連接于攪拌釜(2)，所述轉動軸(39)上端套設并固定連接有第二錐齒輪(41)，所述往復板(44)右端通過銷軸轉動連接有第一錐齒輪(40)和第二齒輪(42)，所述第二齒輪(42)嚙合連接有第二齒條(43)，所述第二齒條(43)下端面固定連接于攪拌釜(2)，所述第一錐齒輪(40)和第二錐齒輪(41)相互嚙合。
6.根據權利要求5所述的一種曝氣沉淀一體化污水處理裝置，其特征在于：所述電機(34)輸出端通過銷軸固定連接有曲柄(35)和鏈輪(33)，所述鏈輪(33)嚙合連接有鏈條(32)，所述曲柄(35)上端通過銷軸轉動連接有往復塊(36)，所述往復塊(36)嵌入有第四滑槽桿(37)并與其滑動相連，所述第四滑槽桿(37)下端面中部與轉動軸(39)轉動相連。
7.根據權利要求5所述的一種曝氣沉淀一體化污水處理裝置，其特征在于：所述轉動軸(39)中部固定連接有環型管(9)，所述環型管(9)右端中部通過軟管與絮凝劑進口(3)連通，所述環型管(9)通過噴頭與導氣管(5)連通。
8.根據權利要求1所述的一種曝氣沉淀一體化污水處理裝置，其特征在于：所述粉碎室(8)左端滑動連接有下料板(45)，所述下料板(45)下端面左側前端固定連接有第三滑槽桿(26)，所述污水進口(17)左端面前側中部轉動連接有螺紋桿(27)，所述螺紋桿(27)螺紋連接有螺紋塊(29)，所述螺紋塊(29)下端滑動連接有第二滑桿(28)，所述第二滑桿(28)右端面固定連接于污水進口(17)，所述螺紋塊(29)前端面中部固定連接有第三導向柱(25)，所述第三導向柱(25)嵌入于第三滑槽桿(26)并與其滑動相連。
發明內容
本發明的目的在于提供一種曝氣沉淀一體化污水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種曝氣沉淀一體化污水處理裝置，包括底板，所述底板上端面左側中部固定連接有粉碎室，所述粉碎室左側上端中部連通并固定連接有污水進口，所述粉碎室內腔壁中部固定連接有篩網，所述粉碎室上設置有粉碎組件，所述底板上端面右側固定連接有攪拌釜，所述攪拌釜上端右側中部設置有絮凝劑進口，所述攪拌釜右側中部固定連接有曝氣機，所述曝氣機通過導氣管與攪拌釜連通，所述攪拌釜上設置有用于對絮凝劑和污泥進行混合的攪拌組件。
優選的，所述粉碎組件包括壓板，所述壓板上端面后側中部固定連接有滑套桿，所述滑套桿左端通過凹槽滑動連接有L型桿，所述L型桿左端固定連接于粉碎室，所述滑套桿后端面上側中部固定連接有第一導向柱，所述第一導向柱后端通過銷軸轉動連接有第二連桿，所述第二連桿下端通過銷軸轉動連接有第一連桿，所述第一連桿遠離第二連桿的一端通過銷軸轉動連接于粉碎室，并且，所述第一連桿與粉碎室的連接處通過銷軸固定連接有鏈輪。
優選的，所述粉碎室后端面上側左右兩端均通過銷軸分別轉動連接有第二滑槽桿和第一滑槽桿，所述第一導向柱嵌入于第二滑槽桿和第一滑槽桿并與兩者滑動相連，所述第二滑槽桿和第一滑槽桿相互遠離的一端均嵌入有第二導向柱并與其滑動相連，所述第二導向柱前端面固定連接有固定塊，所述固定塊相互靠近的端面固定連接有第一滑桿，所述第一滑桿滑動連接于粉碎室，所述第一滑桿相互靠近的端面固定連接有架體。
優選的，左右兩側所述架體相互靠近的一端通過銷軸轉動連接有粉碎輥和第一齒輪，所述粉碎室內腔壁后端面上側固定連接有第一齒條，所述第一齒輪與第一齒條相互嚙合。
優選的，所述攪拌組件包括轉動軸和電機，所述轉動軸上端滑動連接于攪拌釜，所述轉動軸下側固定連接有攪拌桿，所述轉動軸上端轉動連接有往復板，所述往復板左端滑動連接有第三滑桿，所述第三滑桿下端面固定連接于攪拌釜，所述轉動軸上端套設并固定連接有第二錐齒輪，所述往復板右端通過銷軸轉動連接有第一錐齒輪和第二齒輪，所述第二齒輪嚙合連接有第二齒條，所述第二齒條下端面固定連接于攪拌釜，所述第一錐齒輪和第二錐齒輪相互嚙合。
優選的，所述電機輸出端通過銷軸固定連接有曲柄和鏈輪，所述鏈輪嚙合連接有鏈條，所述曲柄上端通過銷軸轉動連接有往復塊，所述往復塊嵌入有第四滑槽桿并與其滑動相連，所述第四滑槽桿下端面中部與轉動軸轉動相連。
優選的，所述轉動軸中部固定連接有環型管，所述環型管右端中部通過軟管與絮凝劑進口連通，所述環型管通過噴頭與導氣管連通。
優選的，所述粉碎室左端滑動連接有下料板，所述下料板下端面左側前端固定連接有第三滑槽桿，所述污水進口左端面前側中部轉動連接有螺紋桿，所述螺紋桿螺紋連接有螺紋塊，所述螺紋塊下端滑動連接有第二滑桿，所述第二滑桿右端面固定連接于污水進口，所述螺紋塊前端面中部固定連接有第三導向柱，所述第三導向柱嵌入于第三滑槽桿并與其滑動相連。
與現有技術相比，本發明的有益效果是：
1.本發明中，通過將污水加入至粉碎室，然后啟動電機帶動鏈輪和鏈條轉動，使第一連桿轉動，并在第二連桿的配合下使第一導向柱帶動滑套桿在L型桿上往復滑動，即可使壓板上下往復移動，來對污水中的污泥進行碾壓，當壓板上升時，在第一導向柱的作用下使第一滑槽桿和第二滑槽桿同時不同向轉動，利用第二導向柱帶動固定塊同時不同向滑動，使架體相互靠近，并在第一齒條的作用下使粉碎輥轉動，粉碎輥對污水中的污泥進行碾壓，即可通過橫向和縱向的兩種粉碎方式，對污泥進行粉碎，直至污泥中的污水全部通過篩網進入至攪拌釜內部，污泥停留在篩網上，然后將絮凝劑經絮凝劑進口加入，使絮凝劑經軟管到達環型管，然后啟動曝氣機，使絮凝劑經噴頭噴出，同時，在電機的作用下，使曲柄轉動，曲柄利用銷軸帶動往復塊在第四滑槽桿內側左右往復滑動，使第四滑槽桿在第三滑桿上往復滑動，并在第二齒條的作用下使第二齒輪轉動，即可通過第二錐齒輪和第一錐齒輪的配合來使轉動軸往復轉動，即可使攪拌桿轉動的同時，也在上下往復移動，并且，環型管也做同樣的復合運動，使絮凝劑均勻的噴向攪拌釜內部，即可對絮凝劑以及污泥進行均勻混合，從而可對污泥中污水起到一個粉碎排出效果，使污泥中的水分得以充分排出，提高了排水效率，避免了出現污泥結塊而影響后續攪拌效果的情況；可使污水與絮凝劑起到一個范圍較為廣泛的均勻攪拌作用，混合程度高，并且，粉碎組件與攪拌組件同時進行，無需頻繁開啟多個工序，自動化程度更好。
2.本發明中，通過人員手動轉動螺紋桿帶動螺紋塊移動，使螺紋塊利用第三導向柱帶動第三滑槽桿移動，即可使下料板滑動，調節下料板與污水進口形成的開口大小，從而可對污水的進水速度進行調節，進而可適應不同使用需求，較為便捷。
（發明人：虞海燕;黃燕紅;帥波;俞相楠;楊秀熒;何镠）
