公布日：2023.03.10
申請日：2022.12.21
分類號：C02F11/14(2019.01)I;C02F11/121(2019.01)I;C02F11/00(2006.01)I
摘要

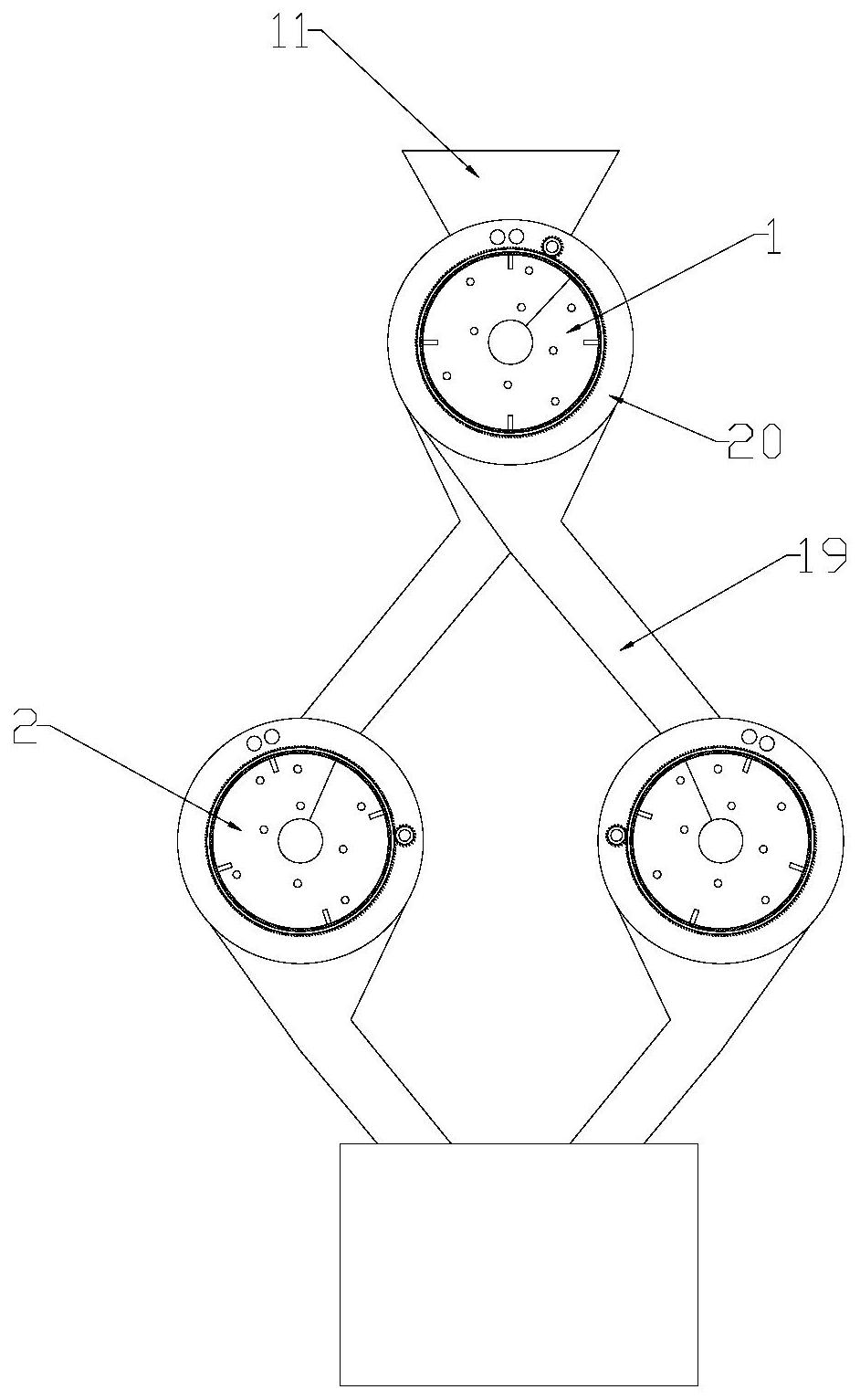

本發明提出了一種含油污泥的處理系統和處理方法，所述處理系統包括上篩分裝置，上篩分裝置下方的兩側均設置有下篩分裝置，上篩分裝置和下篩分裝置均包括橫向的機殼，機殼的上端沿軸向設置有進水管和加藥管，機殼內設置有螺旋輸送軸，螺旋輸送軸上設置有攪拌組件，機殼包括沿軸線交替設置的封閉輸送筒和篩筒，篩筒與封閉輸送筒轉動相接，篩筒的外側設置有封閉殼體，封閉殼體的下端設置有斜向下的溜管，上篩分裝置的溜管與下篩分裝置相連，下篩分裝置的溜管與油水分離器相連。本發明通過封閉輸送筒、旋轉的篩筒以及螺旋輸送軸等配合，實現了含油污泥的篩分、輸送、熱水洗等步驟，簡化了裝置以及工藝流程。
權利要求書
1.含油污泥的處理系統，其特征在于：包括上篩分裝置，上篩分裝置下方的兩側均設置有下篩分裝置，上篩分裝置和下篩分裝置均包括橫向的機殼，機殼的上端沿軸向設置有進水管和加藥管，機殼內設置有螺旋輸送軸，螺旋輸送軸上設置有攪拌組件，機殼包括沿軸線交替設置的封閉輸送筒和篩筒，篩筒與封閉輸送筒轉動相接，篩筒的外側設置有封閉殼體，封閉殼體的下端設置有斜向下的溜管，上篩分裝置的溜管與下篩分裝置相連，下篩分裝置的溜管與油水分離器相連。
2.根據權利要求1所述的含油污泥的處理系統，其特征在于：封閉輸送筒與篩筒的相接處設置有環狀的彈性氣囊，彈性氣囊、封閉輸送筒和篩筒同軸線設置，彈性氣囊充氣后的內徑小于封閉輸送筒和篩筒的內徑，彈性氣囊充氣后，在封閉輸送筒與篩筒之間形成擋流板。
3.根據權利要求2所述的含油污泥的處理系統，其特征在于：螺旋輸送軸包括旋轉軸，旋轉軸上交替設置有第一螺旋葉片和第二螺旋葉片，第一螺旋葉片設置于輸送筒內，第二螺旋葉片設置于篩筒內，第一螺旋葉片和第二螺旋葉片對應彈性氣囊的位置處斷開設置，第二螺旋葉片的螺距不大于第一螺旋葉片的螺距。
4.根據權利要求3所述的含油污泥的處理系統，其特征在于：第一螺旋葉片上固定有攪拌短桿，第一螺旋葉片和第二螺旋葉片的外邊緣均固定有軸向刮料板，攪拌短桿和軸向刮料板組成了攪拌組件。
5.根據權利要求1-4之一所述的含油污泥的處理系統，其特征在于：機殼的一端設置有進料斗，另一端為出料端，出料端處設置有同軸線的縮徑筒，縮徑筒的內徑沿軸向逐漸減小，縮徑筒的出料端設置有彈性壓料板。
6.根據權利要求1所述的含油污泥的處理系統，其特征在于：篩筒端部的內側與封閉輸送筒轉動相連，外側固定有齒環，機殼的外側沿軸線設置有傳動桿，傳動桿上固定有與齒環嚙合的傳動齒輪，傳動桿由電機驅動旋轉。
7.含油污泥的處理方法，其特征在于，采用權利要求1-6之一所述的處理系統，包括以下步驟：(1)含油污泥先進入上篩分裝置的機殼內，進水管沿軸向向機殼內添加熱水，加藥管沿軸向向機殼內添加破乳劑，通過攪拌組件使含油污泥與水和破乳劑混合，降低含油污泥的粘性，螺旋輸送軸帶動油污泥進行輸送，細料油泥透過篩筒進入溜管，經溜管進入對應的下篩分裝置內，而粒徑較大的雜物經機殼的出料口排出；(2)細料油泥進入下篩分裝置的機殼內，進水管沿軸向向機殼內添加水，加藥管沿軸向向機殼內添加混凝劑，通過攪拌組件使含油污泥與水和藥充分混合，分離出的油泥液經篩筒、溜管進入油水分離器，固渣經機殼的出料口排出。
發明內容
本發明提出一種含油污泥的處理系統和處理方法，通過封閉輸送筒、旋轉的篩筒以及螺旋輸送軸等配合，實現了含油污泥的篩分、輸送、熱水洗等步驟，簡化了裝置以及工藝流程。
本發明的技術方案是這樣實現的：含油污泥的處理系統，包括上篩分裝置，上篩分裝置下方的兩側均設置有下篩分裝置，上篩分裝置和下篩分裝置均包括橫向的機殼，機殼的上端沿軸向設置有進水管和加藥管，機殼內設置有螺旋輸送軸，螺旋輸送軸上設置有攪拌組件，機殼包括沿軸線交替設置的封閉輸送筒和篩筒，篩筒與封閉輸送筒轉動相接，篩筒的外側設置有封閉殼體，封閉殼體的下端設置有斜向下的溜管，上篩分裝置的溜管與下篩分裝置相連，下篩分裝置的溜管與油水分離器相連。
進一步地，封閉輸送筒與篩筒的相接處設置有環狀的彈性氣囊，彈性氣囊、封閉輸送筒和篩筒同軸線設置，彈性氣囊充氣后的內徑小于封閉輸送筒和篩筒的內徑，彈性氣囊充氣后，在封閉輸送筒與篩筒之間形成擋流板。
進一步地，螺旋輸送軸包括旋轉軸，旋轉軸上交替設置有第一螺旋葉片和第二螺旋葉片，第一螺旋葉片設置于輸送筒內，第二螺旋葉片設置于篩筒內，第一螺旋葉片和第二螺旋葉片對應彈性氣囊的位置處斷開設置，第二螺旋葉片的螺距不大于第一螺旋葉片的螺距。
進一步地，第一螺旋葉片上固定有攪拌短桿，第一螺旋葉片和第二螺旋葉片的外邊緣均固定有軸向刮料板，攪拌短桿和軸向刮料板組成了攪拌組件。
進一步地，機殼的一端設置有進料斗，另一端為出料端，出料端處設置有同軸線的縮徑筒，縮徑筒的內徑沿軸向逐漸減小，縮徑筒的出料端設置有彈性壓料板。
進一步地，篩筒端部的內側與封閉輸送筒轉動相連，外側固定有齒環，機殼的外側沿軸線設置有傳動桿，傳動桿上固定有與齒環嚙合的傳動齒輪，傳動桿由電機驅動旋轉。
一種含油污泥的處理方法，包括以下步驟：
(1)含油污泥先進入上篩分裝置的機殼內，進水管沿軸向向機殼內添加熱水，加藥管沿軸向向機殼內添加破乳劑，通過攪拌組件使含油污泥與水和破乳劑混合，降低含油污泥的粘性，螺旋輸送軸帶動油污泥進行輸送，細料油泥透過篩筒進入溜管，經溜管進入對應的下篩分裝置內，而粒徑較大的雜物經機殼的出料口排出；
(2)細料油泥進入下篩分裝置的機殼內，進水管沿軸向向機殼內添加水，加藥管沿軸向向機殼內添加混凝劑，通過攪拌組件使含油污泥與水和藥充分混合，分離出的油泥液經篩筒、溜管進入油水分離器，固渣經機殼的出料口排出。
本發明的有益效果：
本發明的上篩分裝置，通過封閉輸送筒、旋轉的篩筒以及螺旋輸送軸等配合，實現了含油污泥的篩分、輸送、熱水洗等步驟，簡化了裝置以及工藝流程；而旋轉的篩筒，一方面用于油泥的篩分，另一方面篩筒的旋轉，便于加水時同步對篩筒進行清洗，避免篩筒堵塞。含油污泥經上篩分裝置處理后，得到細料油泥，細料油泥溜管進入下篩分裝置，無需采用輸送泵，避免了輸送泵的堵塞。
本發明通過在封閉輸送筒與篩筒的相接處設置有環狀的彈性氣囊，彈性氣囊充氣后，在封閉輸送筒與篩筒之間形成擋流板，而擋流板的設置，延長油泥水在封閉輸送筒以及篩筒內的停留時間，避免油泥液未與添加的水和藥充分攪拌就經篩筒排出。
（發明人：雷祥澳;馮美欣;馮亞萍;李卓軍;楊學會(huì );田魏;馬晨晨;陳會(huì )林;吳相群）
