公布日：2022.07.12
申請日：2022.03.21
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種生態環保型污水處理裝置，包括淤泥過濾池，所述淤泥過濾池的側壁安裝有污水進口管，所述淤泥過濾池遠離所述污水進口管的一端安裝有過濾出口管，所述淤泥過濾池、污水進口管和過濾出口管之間相連通，所述淤泥過濾池的內部安裝有濾泥裝置，所述濾泥裝置用來對污水中的污泥與大顆粒雜質進行初步處理。本發明通過過濾機構、出液組件和頂觸組件之間的配合，利用正濾網板件自身的重力作用、污水沖力與抵觸輪的結構設置，實現了對正濾網板件端進行往復推壓清潔的功能以及勢能擺動清潔的功能，此外，通過氣壓作用以及抵觸輪的結構設置，在進行伴隨性沉淀藥劑補給的同時，實現對污水的采樣功能。
權利要求書

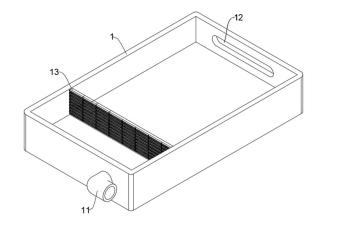

1.一種生態環保型污水處理裝置，其特征在于，包括：淤泥過濾池(1)，所述淤泥過濾池(1)的側壁安裝有污水進口管(11)，所述淤泥過濾池(1)遠離所述污水進口管(11)的一端安裝有過濾出口管(12)，所述淤泥過濾池(1)、污水進口管(11)和過濾出口管(12)之間相連通，所述淤泥過濾池(1)的內部安裝有濾泥裝置(13)，所述濾泥裝置(13)用來對污水中的污泥與大顆粒雜質進行初步處理；過濾機構(2)，多個所述過濾機構(2)組成濾泥裝置(13)，所述過濾機構(2)用于對所述污水進口管(11)內部中的淤泥進行沉淀藥劑添加和濾泥處理；出液組件(3)，所述出液組件(3)安裝于所述過濾機構(2)的內部，所述出液組件(3)用于對所述過濾機構(2)內部網口淤泥清潔提供驅動并釋放沉淀藥劑；頂觸組件(4)，所述頂觸組件(4)安裝于所述過濾機構(2)的內部，所述頂觸組件(4)配合出液組件(3)對過濾機構(2)端網口部位進行頂觸帶動的清潔功能。
2.根據權利要求1所述的一種生態環保型污水處理裝置，其特征在于，所述過濾機構(2)包括過濾框(21)、定位塊(22)、濾網轉桿(23)、正濾網板件(24)、水動轉桿(25)、轉動輪(26)、濾網承接板(27)、接口濾網(28)和側濾網(29)，多個所述過濾框(21)安裝于所述污水進口管(11)的內部，兩個所述定位塊(22)安裝于所述過濾框(21)的側壁，所述濾網轉桿(23)與所述定位塊(22)的側壁之間進行轉動連接，所述正濾網板件(24)安裝于兩個所述濾網轉桿(23)之間，所述水動轉桿(25)轉動安裝于所述過濾框(21)的內部，兩個所述轉動輪(26)安裝于所述水動轉桿(25)的側壁，多個所述濾網承接板(27)安裝于所述過濾框(21)的內部，所述接口濾網(28)安裝于所述濾網承接板(27)與正濾網板件(24)之間，所述側濾網(29)安裝與所述接口濾網(28)與過濾框(21)的側壁之間。
3.根據權利要求2所述的一種生態環保型污水處理裝置，其特征在于，所述出液組件(3)包括抵觸輪(31)、氣囊球(32)、儲水囊(33)、水閥(34)和出液閥(35)，所述抵觸輪(31)安裝于所述水動轉桿(25)的側壁，所述氣囊球(32)安裝于所述抵觸輪(31)的側壁，所述儲水囊(33)安裝于所述氣囊球(32)的內部，所述水閥(34)安裝于所述氣囊球(32)與儲水囊(33)的接口端，兩個所述出液閥(35)安裝于所述氣囊球(32)的側壁。
4.根據權利要求3所述的一種生態環保型污水處理裝置，其特征在于，所述頂觸組件(4)包括頂觸滑槽(41)、限位塊(42)、頂觸板(43)和頂觸桿(44)，兩個所述頂觸滑槽(41)開設于所述過濾框(21)的側壁，所述限位塊(42)與所述過濾框(21)的側壁進行滑動連接，所述頂觸板(43)安裝于兩個所述限位塊(42)之間，所述頂觸桿(44)安裝于所述頂觸板(43)的側壁。
5.根據權利要求2所述的一種生態環保型污水處理裝置，其特征在于，多個所述過濾框(21)側壁之間進行固定連接，多個所述過濾框(21)位于同一豎直平面上，多個所述濾網承接板(27)之間進行等距設置。
6.根據權利要求2所述的一種生態環保型污水處理裝置，其特征在于，兩個所述定位塊(22)關于所述正濾網板件(24)的側壁中軸線進行對稱設置，所述接口濾網(28)與側濾網(29)采用彈力結構設置，所述正濾網板件(24)采用硬網結構設置。
7.根據權利要求3所述的一種生態環保型污水處理裝置，其特征在于，兩個所述抵觸輪(31)的側壁截面采用葫蘆形結構設置，兩個所述出液閥(35)關于所述氣囊球(32)的側壁截面中軸線進行對稱設置，所述出液閥(35)采用擠壓閥口結構設置，所述水閥(34)為單向閥口結構設置，所述儲水囊(33)初始為縮癟狀態。
8.根據權利要求4所述的一種生態環保型污水處理裝置，其特征在于，所述限位塊(42)的側壁與所述頂觸滑槽(41)的側壁之間相互抵緊，所述頂觸板(43)側壁與所述過濾框(21)的內側壁之間進行滑動連接，所述頂觸板(43)的面積小于所述正濾網板件(24)的面積，所述頂觸板(43)無法阻擋污水的正常流通。
9.根據權利要求2所述的一種生態環保型污水處理裝置，其特征在于，所述轉動輪(26)的扇葉端側壁開設有水沖凹口(5)，所述水沖凹口(5)的開設端朝向迎水端，所述水沖凹口(5)的側壁截面采用凹口弧形結構設置。10.根據權利要求4所述的一種生態環保型污水處理裝置，其特征在于，所述頂觸板(43)的側壁與所述抵觸輪(31)的側壁之間始終保持接觸，所述頂觸桿(44)設置于所述頂觸板(43)靠近正濾網板件(24)的一端側壁，兩個所述頂觸桿(44)之間關于所述頂觸板(43)的側壁中軸線進行對稱設置，所述頂觸桿(44)與所述正濾網板件(24)之間發生垂直關系時，所述頂觸桿(44)的側壁與所述正濾網板件(24)的側壁之間相互作用力為零，此時所述抵觸輪(31)的小凸起端與頂觸板(43)之間發生接觸。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種生態環保型污水處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種生態環保型污水處理裝置，包括：
淤泥過濾池，所述淤泥過濾池的側壁安裝有污水進口管，所述淤泥過濾池遠離所述污水進口管的一端安裝有過濾出口管，所述淤泥過濾池、污水進口管和過濾出口管之間相連通，所述淤泥過濾池的內部安裝有濾泥裝置，所述濾泥裝置用來對污水中的污泥與大顆粒雜質進行初步處理；
過濾機構，多個所述過濾機構組成濾泥裝置，所述過濾機構用于對所述污水進口管內部中的淤泥進行沉淀藥劑添加和濾泥處理；
出液組件，所述出液組件安裝于所述過濾機構的內部，所述出液組件用于對所述過濾機構內部網口淤泥清潔提供驅動并釋放沉淀藥劑；
頂觸組件，所述頂觸組件安裝于所述過濾機構的內部，所述頂觸組件配合出液組件對過濾機構端網口部位進行頂觸帶動的清潔功能。
優選地，所述過濾機構包括過濾框、定位塊、濾網轉桿、正濾網板件、水動轉桿、轉動輪、濾網承接板、接口濾網和側濾網，多個所述過濾框安裝于所述污水進口管的內部，兩個所述定位塊安裝于所述過濾框的側壁，所述濾網轉桿與所述定位塊的側壁之間進行轉動連接，所述正濾網板件安裝于兩個所述濾網轉桿之間，所述水動轉桿轉動安裝于所述過濾框的內部，兩個所述轉動輪安裝于所述水動轉桿的側壁，多個所述濾網承接板安裝于所述過濾框的內部，所述接口濾網安裝于所述濾網承接板與正濾網板件之間，所述側濾網安裝與所述接口濾網與過濾框的側壁之間。
優選地，所述出液組件包括抵觸輪、氣囊球、儲水囊、水閥和出液閥，所述抵觸輪安裝于所述水動轉桿的側壁，所述氣囊球安裝于所述抵觸輪的側壁，所述儲水囊安裝于所述氣囊球的內部，所述水閥安裝于所述氣囊球與儲水囊的接口端，兩個所述出液閥安裝于所述氣囊球的側壁。
優選地，所述頂觸組件包括頂觸滑槽、限位塊、頂觸板和頂觸桿，兩個所述頂觸滑槽開設于所述過濾框的側壁，所述限位塊與所述過濾框的側壁進行滑動連接，所述頂觸板安裝于兩個所述限位塊之間，所述頂觸桿安裝于所述頂觸板的側壁。
優選地，多個所述過濾框側壁之間進行固定連接，多個所述過濾框位于同一豎直平面上，多個所述濾網承接板之間進行等距設置。
優選地，兩個所述定位塊關于所述正濾網板件的側壁中軸線進行對稱設置，所述接口濾網與側濾網采用彈力結構設置，所述正濾網板件采用硬網結構設置。
優選地，兩個所述抵觸輪的側壁截面采用葫蘆形結構設置，兩個所述出液閥關于所述氣囊球的側壁截面中軸線進行對稱設置，所述出液閥采用擠壓閥口結構設置，所述水閥為單向閥口結構設置，所述儲水囊初始為縮癟狀態。
優選地，所述限位塊的側壁與所述頂觸滑槽的側壁之間相互抵緊，所述頂觸板側壁與所述過濾框的內側壁之間進行滑動連接，所述頂觸板的面積小于所述正濾網板件的面積，所述頂觸板無法阻擋污水的正常流通。
優選地，所述轉動輪的扇葉端側壁開設有水沖凹口，所述水沖凹口的開設端朝向迎水端，所述水沖凹口的側壁截面采用凹口弧形結構設置。
優選地，所述頂觸板的側壁與所述抵觸輪的側壁之間始終保持接觸，所述頂觸桿設置于所述頂觸板靠近正濾網板件的一端側壁，兩個所述頂觸桿之間關于所述頂觸板的側壁中軸線進行對稱設置，所述頂觸桿與所述正濾網板件之間發生垂直關系時，所述頂觸桿的側壁與所述正濾網板件的側壁之間相互作用力為零，此時所述抵觸輪的小凸起端與頂觸板之間發生接觸。
相比現有技術，本發明的有益效果為：
1、本發明通過過濾機構、出液組件和頂觸組件之間的配合，利用正濾網板件自身的重力作用、污水沖力與抵觸輪的結構設置，實現了對正濾網板件端進行往復推壓清潔的功能以及勢能擺動清潔的功能。
2、本發明通過過濾機構、出液組件和頂觸組件之間的配合，通過氣壓作用以及抵觸輪的結構設置，在進行伴隨性沉淀藥劑補給的同時，實現對污水的采樣功能。
（發明人：黃偉康;李朝虎）
