公布日：2022.07.08
申請日：2022.03.10
分類號：C02F1/48(2006.01)I;C02F1/52(2006.01)I
摘要
本發明涉及污水處理系統領域，具體公開了一種磁分離技術的污水處理系統，包括污水入口、凈水出口和循環處理水槽，污水入口和凈水出口分別設置在循環處理水槽相對的兩端并與之連通，污水入口作為污水進入循環處理水槽的入口，循環處理水槽的橫截面為閉環圖形，循環處理水槽設有相互連通的第一沉降段和第二沉降段，第一沉降段從污水入口到凈水出口方向、依次設有助磁投加裝置、絮凝劑加藥管和第一槽底電磁板，第二沉降段設有第二槽底電磁板和除泥裝置。該發明有效解決將污染物除磁場力以外的其它力的合力效應轉化為正向作用，具有處理能力大、效率高，運行成本低的優點。
權利要求書

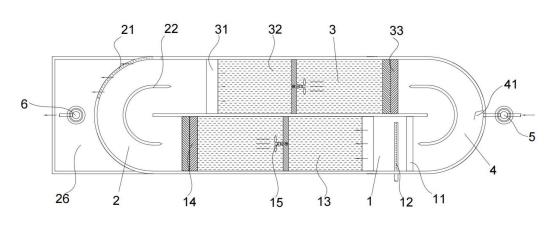

1.一種磁分離技術的污水處理系統，包括污水入口(5)和凈水出口(6)，其特征在于，包括循環處理水槽，所述污水入口(5)和凈水出口(6)分別設置在循環處理水槽相對的兩端并與之連通，所述污水入口(5)作為污水進入循環處理水槽的入口，所述循環處理水槽的橫截面為閉環圖形，所述循環處理水槽設有相互連通的第一沉降段(1)和第二沉降段(3)，所述第一沉降段(1)從污水入口(5)到凈水出口(6)方向、依次設有助磁投加裝置(11)、絮凝劑加藥管(12)和第一槽底電磁板(13)，所述第二沉降段(3)設有第二槽底電磁板(32)和除泥裝置。
2.根據權利要求1所述的一種磁分離技術的污水處理系統，其特征在于，所述循環處理水槽包括兩段直線型水槽和兩段半圓型水槽，兩段所述直線型水槽設置在兩段半圓型水槽之間，所述第一沉降段(1)和第二沉降段(3)分別設置在對應的直線型水槽上，兩段所述半圓型水槽分別為回流水槽(4)和出水水槽(2)，所述污水入口(5)和凈水出口(6)分別設置在對應的回流水槽(4)或出水水槽(2)的外側。
3.根據權利要求2所述的一種磁分離技術的污水處理系統，其特征在于，所述出水水槽(2)設置有用于橫向分隔凈水和污水的分隔層(22)。
4.根據權利要求1所述的一種磁分離技術的污水處理系統，其特征在于，所述循環處理水槽與污水入口(5)的連通處設有把污水引向第一沉降段(1)的導流口(41)。
5.根據權利要求1所述的一種磁分離技術的污水處理系統，其特征在于，所述第一槽底電磁板(13)靠近凈水出口(6)的一端設有把淤泥抽出的第一抽泥溝(14)。
6.根據權利要求1所述的一種磁分離技術的污水處理系統，其特征在于，所述循環處理水槽與凈水出口(6)的連通處設有可調整其高度的可調式溢流口(21)。
7.根據權利要求1所述的一種磁分離技術的污水處理系統，其特征在于，所述除泥裝置包括往復式電動刮泥板(31)和第二抽泥溝(33)，所述往復式電動刮泥板(31)設置在第二槽底電磁板(32)靠近凈水出口(6)的一端，所述第二抽泥溝(33)設置在第二槽底電磁板(32)靠近污水入口(5)的一端。
8.根據權利要求1所述的一種磁分離技術的污水處理系統，其特征在于，所述污水入口(5)和凈水出口(6)分別設置有排水提升泵。
9.根據權利要求1所述的一種磁分離技術的污水處理系統，其特征在于，所述第一槽底電磁板(13)和第二槽底電磁板(32)分別設有用于推動水流流動的推流器(15)。10.根據權利要求1所述的一種磁分離技術的污水處理系統，其特征在于，所述循環處理水槽設有與之連通的凈水水槽(26)，所述凈水出口(6)設置在凈水水槽(26)。
發明內容
為了克服現有技術的不足，本發明的目的在于提供一種有效解決將除磁場力外其它力的合力效應轉化為正向作用、提高污水處理的工作效率的磁分離技術的污水處理系統。
本發明所采用的技術方案為：一種磁分離技術的污水處理系統，包括污水入口和凈水出口，其特征在于，包括循環處理水槽，污水入口和凈水出口分別設置在循環處理水槽相對的兩端并與之連通，污水入口作為污水進入循環處理水槽的入口，循環處理水槽的橫截面為閉環圖形，循環處理水槽設有相互連通的第一沉降段和第二沉降段，第一沉降段從污水入口到凈水出口方向、依次設有助磁投加裝置、絮凝劑加藥管和第一槽底電磁板，第二沉降段設有第二槽底電磁板和除泥裝置。
污水從污水入口進入循環處理水槽，污水先通過第一沉降段，助磁投加裝置增加水中的磁場力，結合絮凝劑加藥管可增加污水中污染物磁凝聚程度，在不同磁力的污染物經過第一槽底電磁板時均能容易被磁吸沉降，經過第一沉降段處理的凈水通過凈水出口流出，剩余的污水繼續經過第二沉降段進行二次沉降，最后水再次循環進入第一沉降段。
在一些實施方式中，循環處理水槽包括兩段直線型水槽和兩段半圓型水槽，兩段直線型水槽設置在兩段半圓型水槽之間，第一沉降段和第二沉降段分別設置在對應的直線型水槽上，兩段半圓型水槽分別為回流水槽和出水水槽，污水入口和凈水出口分別設置在對應的回流水槽或出水水槽的外側。該方案限定了一種循環處理水槽的具體結構。
在一些實施方式中，出水水槽設置有用于橫向分隔凈水和污水的分隔層。該方案，優選地，設置了一種能夠分割凈水和污水的分隔層，有效地減少因水流的影響，污水進入凈水出口的概率。
在一些實施方式中，循環處理水槽與污水入口的連通處設置有把污水引向第一沉降段的導流口。該方案，優選地，設置了導流口，使得進入循環處理水槽的污水流向一致。
在一些實施方式中，第一槽底電磁板靠近凈水出口的一端設有把淤泥抽出的第一抽泥溝。該方案在第一沉降段設置了一種能夠堆積及清除淤泥的設備。
在一些實施方式中，循環處理水槽與凈水出口的連通處設有可調整其高度的可調式溢流口。該方案，優選地，設置了可調式溢流口，可調式溢流口的設置能夠調整從循環處理水槽中流出到凈水出口的水的高度，有效保證了不同流速或不同高度的水流出。
在一些實施方式中，除泥裝置包括往復式電動刮泥板和第二抽泥溝，往復式電動刮泥板設置在第二槽底電磁板靠近凈水出口的一端，第二抽泥溝設置在第二槽底電磁板靠近污水入口的一端。該方案具體地限定了一種除泥裝置，包括往復式電動刮泥板和第二抽泥溝。
在一些實施方式中，污水入口和凈水出口分別設置有排水提升泵。該方案，優選地，設置了排水提升泵，保證了進水和出水的速度。
在一些實施方式中，第一槽底電磁板和第二槽底電磁板分別設有用于推動水流流動的推流器。該方案，優選地，設置了推流器，有效地推動水流流動，提高工作效率。
在一些實施方式中，循環處理水槽設有與之連通的凈水水槽，凈水出口設置在凈水水槽。該方案限定了一種循環處理水槽和凈水出口的連接方式，凈水水槽的設置有效地保證凈水的大流量流出。
本發明的有益效果在于：
該發明通過增設了助磁投加裝置和絮凝劑加藥管的裝置，結合電磁板和閉環水槽，有效解決將除磁場力以外的其它力的合力效應轉化為正向作用，具有處理能力大、效率高，運行成本低的優點。
（發明人：胡曉洲;廖振霜;周西華）
