公布日：2022.11.29
申請日：2022.10.13
分類號：C02F9/04(2006.01)I
摘要
本發明涉及廢水處理技術領域，且公開了一種工業廢水多級處理方法，將污水先進行多級過濾；然后將污水通入沉淀池中進行沉淀；接著將污水通入反應池中進行反應，以去除污水中的金屬離子；上述方法采用的過濾設備包括處理箱，處理箱的內壁分別固定連接有一級隔板和二級隔板，一級隔板和二級隔板將處理箱的內部分成過濾槽、沉淀槽和反應槽，過濾槽的內壁分別開設有四個定位槽，四個定位槽均分為左右兩組，每組定位槽的內壁滑動連接有滑塊，兩個滑塊的相對面固定連接有回形框。上述方法可以實現對污水的處理，處理效果好。
權利要求書

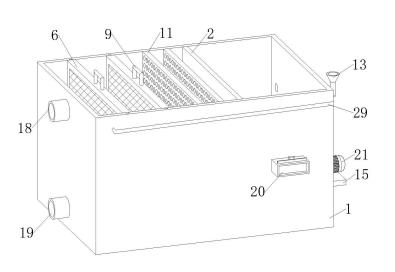

1.一種工業廢水多級處理方法，其特征在于：將污水先進行多級過濾；然后將污水通入沉淀池中進行沉淀；接著將污水通入反應池中進行反應，以去除污水中的金屬離子；上述方法采用的過濾設備包括處理箱(1)，所述處理箱(1)的內壁分別固定連接有一級隔板(2)和二級隔板(3)，所述一級隔板(2)和二級隔板(3)將處理箱(1)的內部分成過濾槽(101)、沉淀槽(102)和反應槽(103)，所述過濾槽(101)的內壁分別開設有四個定位槽(4)，四個所述定位槽(4)均分為左右兩組，每組所述定位槽(4)的內壁滑動連接有滑塊(10)，兩個所述滑塊(10)的相對面固定連接有回形框(6)，所述回形框(6)的內壁固定連接有過濾網(7)，所述回形框(6)的左側固定連接有收集盒(8)，所述過濾槽(101)的內底壁固定連接有兩個活性炭層(11)，所述處理箱(1)的右側分別固定連接有輸送管(12)、第一支撐板(15)和第二支撐板(16)，所述第一支撐板(15)的上表面固定連接有電機(21)，所述電機(21)的輸出軸固定連接有攪拌器(17)，所述第二支撐板(16)的上表面固定連接有氣囊(22)，所述氣囊(22)的右側活動連接有凸輪(28)。
2.根據權利要求1所述的一種工業廢水多級處理方法，其特征在于：所述輸送管(12)的一端貫穿沉淀槽(102)的右側內壁，所述輸送管(12)的另一端貫穿反應槽(103)的右側內壁，所述輸送管(12)的表面固定連接有閥門(14)。
3.根據權利要求1所述的一種工業廢水多級處理方法，其特征在于：所述輸送管(12)的表面固定連接有加藥管(13)，所述加藥管(13)與輸送管(12)的交接處位于閥門(14)的下方。
4.根據權利要求1所述的一種工業廢水多級處理方法，其特征在于：所述第二支撐板(16)的上方且位于氣囊(22)的左側固定連接有支撐架(30)，所述支撐架(30)內部活動連接有傳動軸(31)，所述傳動軸(31)的一端固定連接有凸輪(28)，所述傳動軸(31)與電機(21)之間通過皮帶與皮帶輪轉動連接。
5.根據權利要求1所述的一種工業廢水多級處理方法，其特征在于：所述過濾槽(101)的內壁開設有兩個移動槽(5)，所述移動槽(5)與定位槽(4)相連通。
6.根據權利要求1所述的一種工業廢水多級處理方法，其特征在于：所述處理箱(1)的左側分別固定連接有進水管(18)和出水管(19)，所述進水管(18)的右端貫穿過濾槽(101)的左側內壁，所述出水管(19)的右端貫穿反應槽(103)的左側內壁。
7.根據權利要求1所述的一種工業廢水多級處理方法，其特征在于：所述氣囊(22)的內壁開設有多個排水孔，每個所述排水孔的內部固定連接有過濾塞(23)，所述過濾塞(23)位于氣囊(22)內部的表面開設有多個過濾口，所述過濾塞(23)的頭部大于排水孔，所述排水孔可以伸縮，所述過濾塞(23)的表面螺紋連接有螺母(27)，所述過濾塞(23)尾部固定連接有單向閥(24)，所述單向閥(24)另一端固定連接有排水管(25)，所述排水管(25)的另一端貫穿沉淀槽(102)的右側內壁，所述氣囊(22)兩端固定連接有電磁鐵(26)，所述電磁鐵(26)與控制器電性相連，所述電磁鐵(26)磁性相斥。
8.根據權利要求1所述的一種工業廢水多級處理方法，其特征在于：所述處理箱(1)的正面固定連接有排污管(20)和吸水管(29)，所述排污管(20)的背面貫穿沉淀槽(102)的內壁，所述吸水管(29)的一端貫穿過濾槽(101)的內壁且位于回形框(6)的左側，所述吸水管(29)的另一端貫穿電磁鐵(26)與氣囊(22)的內壁固定連接。
9.根據權利要求1所述的一種工業廢水多級處理方法，其特征在于：所述回形框(6)的上表面固定連接有把手(9)，所述把手(9)采用不銹鋼材料制成。
發明內容
本發明提供了一種工業廢水多級處理方法，以解決現有的工業廢水處理裝置只能進行簡單處理，不能進行多級處理，簡單處理后的廢水處理效果不好，過濾網堵塞清理不方便，處理效果低，處理時間長，廢水處理效率低的問題。
為實現上述目的，本發明提供如下技術方案：
一種工業廢水多級處理方法，將污水先進行多級過濾；然后將污水通入沉淀池中進行沉淀；接著將污水通入反應池中進行反應，以去除污水中的金屬離子；
上述方法采用的過濾設備包括處理箱，所述處理箱的內壁分別固定連接有一級隔板和二級隔板，所述一級隔板和二級隔板將處理箱的內部分成過濾槽、沉淀槽和反應槽，所述過濾槽的內壁分別開設有四個定位槽，四個所述定位槽均分為左右兩組，每組所述定位槽的內壁滑動連接有滑塊，兩個所述滑塊的相對面固定連接有回形框，所述回形框的內壁固定連接有過濾網，所述回形框的左側固定連接有收集盒，所述過濾槽的內底壁固定連接有兩個活性炭層，所述處理箱的右側分別固定連接有輸送管、第一支撐板和第二支撐板，所述第一支撐板的上表面固定連接有電機，所述電機的輸出軸固定連接有攪拌器，所述第二支撐板的上表面固定連接有氣囊，所述氣囊的右側活動連接有凸輪。
所述輸送管的一端貫穿沉淀槽的右側內壁，所述輸送管的另一端貫穿反應槽的右側內壁，通過設置輸送管用于將沉淀槽內沉淀后的水導入反應槽；所述輸送管的表面固定連接有閥門，通過設置閥門用于控制輸送管的啟閉。
所述輸送管的表面固定連接有加藥管，所述加藥管與輸送管的交接處位于閥門的下方，通過設置加藥管可在開啟閥門放水時從加藥管導入藥料隨水流入反應槽。
所述第二支撐板的上方且位于氣囊的左側固定連接有支撐架，所述支撐架內部活動連接有傳動軸，所述傳動軸的一端固定連接有凸輪，所述傳動軸與電機之間通過皮帶與皮帶輪轉動連接，通過設置傳動軸和凸輪用于對氣囊進行擠壓使過濾塞變形將雜質脫落，防止過濾塞表面的過濾口被雜質堵塞。
所述過濾槽的內壁開設有兩個移動槽，所述移動槽與定位槽相連通，通過設置移動槽為滑塊提供通道，便于其在水下移動，右側回形框的滑塊可順著定位槽提升至移動槽的位置向左移動。
所述處理箱的左側分別固定連接有進水管和出水管，所述進水管的右端貫穿過濾槽的左側內壁，所述出水管的右端貫穿反應槽的左側內壁，通過設置進水管用于集中導入待處理的廢水，通過設置出水管用于導出處理后的廢水。
所述氣囊的內壁開設有多個排水孔，每個所述排水孔的內部固定連接有過濾塞，所述過濾塞位于氣囊內部的表面開設有多個過濾口，通過設置過濾塞防止雜物進入排水管；所述過濾塞的頭部大于排水孔，所述排水孔可以伸縮，所述過濾塞的表面螺紋連接有螺母，通過設置排水孔可以伸縮便于取出過濾塞對氣囊內部的雜質進行清理，通過設置螺母便于固定過濾塞，防止排水孔變大使過濾塞從氣囊內部滑出；所述過濾塞尾部固定連接有單向閥，所述單向閥另一端固定連接有排水管，所述排水管的另一端貫穿沉淀槽的右側內壁，通過設置單向閥防止沉淀槽內的水流入氣囊；所述氣囊兩端固定連接有磁鐵，所述磁鐵與控制器電性相連，所述磁鐵磁性相斥，通過設置磁鐵磁性相斥使氣囊被凸輪擠壓后恢復到原來的狀態。
所述處理箱的正面固定連接有排污管和吸水管，所述排污管的背面貫穿沉淀槽的內壁，通過設置排污管用于排出廢水沉淀后的污物，排污管的表面設置有開關閘；所述吸水管的一端貫穿過濾槽的內壁且位于回形框的左側，所述吸水管的另一端貫穿磁鐵與氣囊的內壁固定連接，通過設置吸水管將過濾槽的雜物吸入氣囊防止過濾網堵塞堵塞。
所述回形框的上表面固定連接有把手，所述把手采用不銹鋼材料制成，通過設置把手便于放置或取出回形框，方便、省力。
與現有技術相比，本發明提供了一種工業廢水多級處理方法，具備以下有益效果：
本方法通過設置過濾槽用于過濾廢水中的雜質，通過設置沉淀槽用于沉淀過濾后的廢水，通過設置反應槽用于加藥與廢水發生反應，通過設置電機工作帶動攪拌器轉動使得廢水能夠與藥充分混合，提高反應效率，通過設置定位槽便于放置和取出回形框，通過設置過濾網和活性炭層用于過濾、吸附雜質，通過設置氣囊便于將過濾槽內的雜質吸入氣囊，防止過濾槽內雜質過多導致過濾網堵塞，通過設置排水孔可以伸縮便于拆除過濾塞對氣囊內的雜質進行清理，通過設置單向閥防止沉淀槽內部的水流入氣囊，通過設置凸輪便于擠壓氣囊使過濾塞變形疏通過濾口，通過設置磁鐵磁性相斥便于使氣囊擠壓后恢復到原來的狀態，通過設置收集盒可在拿出左側回形框時將過濾網上攜帶的雜質一并取出，同時便于右側回形框向左移動，防止雜質堵住過濾網影響廢水流通，從而解決了現在工業廢水處理裝置不能進行多級處理，廢水處理效率低、時間長的問題。
（發明人：高艷彪）
