摘要
本發明涉及一種一體化MBR污水處理系統，包括生化處理區和設備區，設備區位于生化處理區的上方；生化處理區包括缺氧區、厭氧區、好氧區；缺氧區位于厭氧區的上方，通過第一連接管連接彼此；好氧區設在厭氧區的側面，并通過底部開口連通彼此；好氧區通過氣提污泥回流管連接缺氧區；好氧區包括中心的MBR膜組件和好氧生化區，好氧生化區處于MBR膜組件的周?chē)�；好氧生化區的底部設有若干個曝氣盤；MBR膜組件包括兩組膜元件，每組膜元件的底部均設有一個膜曝氣裝置；設備區包括鼓風機和抽吸泵，鼓風機通過并聯管路分別連接氣提污泥回流管、曝氣盤和兩個膜曝氣裝置，抽吸泵連接MBR膜組件的集水總管，用于排出產水。
權利要求書
1.一種一體化MBR污水處理系統，其特征在于，包括生化處理區和設備區，設備區位于生化處理區的上方；所述生化處理區包括缺氧區、厭氧區、好氧區；缺氧區位于厭氧區的上方，通過第一連接管連接彼此；好氧區設在厭氧區的側面，并通過底部開口連通彼此；好氧區通過氣提污泥回流管連接缺氧區，用于將好氧區的污泥輸回缺氧區；所述好氧區包括MBR膜組件和好氧生化區，MBR膜組件設在好氧區的中心，好氧生化區處于MBR膜組件的周?chē)�；好氧生化區的底部設有若干個曝氣盤；MBR膜組件包括兩組膜元件，每組膜元件的底部均設有一個膜曝氣裝置；所述設備區包括鼓風機和抽吸泵，鼓風機通過并聯管路分別連接氣提污泥回流管、曝氣盤和兩個膜曝氣裝置，抽吸泵連接MBR膜組件的集水總管，用于排出產水；所述MBR膜組件的頂部不高于好氧區的液面；MBR膜組件安裝有伸縮套桿，使得MBR膜組件能夠上下運動；所述MBR膜組件的外側周?chē)O有分隔桶，所述分隔桶為圓柱形，其頂面和底面分別設有可開合的頂面過濾網板和底面過濾網板，側面均勻密布若干通孔，通孔的側面設有向外凸出的傾斜設置的蓋板，且所有通孔的蓋板均設在通孔的同一側；所述底面過濾網板通過伸縮套桿連接設備區的驅動裝置，伸縮套桿貫穿分隔桶內部和頂面過濾網板，所述驅動裝置能夠驅動分隔桶原地轉動和上下移動，實現MBR膜組件不轉動，而分隔桶轉動。
2.根據權利要求1所述的一體化MBR污水處理系統，其特征在于，所述缺氧區、厭氧區與好氧區的有效容積比為1:(3-4):(5-6)。
3.根據權利要求2所述的一體化MBR污水處理系統，其特征在于，所述缺氧區的上部設有第一進水口，第一進水口的下方設有格柵；缺氧區內靠近第一進水口的一側為上游側，遠離第一進水口的一側為下游側。
4.根據權利要求3所述的一體化MBR污水處理系統，其特征在于，所述缺氧區的下游側的底部設有第一出水口，第一出水口連接第一連接管，第一連接管處于厭氧區頂部，且平行于缺氧區的水流方向，第一連接管內的水流方向與缺氧區的水流方向相反，第一連接管的出口為厭氧區的進水口，將缺氧區處理后的污水輸入厭氧區；缺氧區的底部設有斜坡，所述斜坡的坡度為5°-10°，所述斜坡的坡頂處于缺氧區的上游側，坡底處于缺氧區的下游側。
5.根據權利要求4所述的一體化MBR污水處理系統，其特征在于，所述厭氧區內靠近第一連接管的出口的一側為上游側，遠離第一連接管的出口的一側為下游側；厭氧區的下游側設有隔墻，用于分隔厭氧區與好氧區，所述隔墻的底部設有所述底部開口，用于將厭氧區處理后的污水輸入好氧區。
6.根據權利要求5所述的一體化MBR污水處理系統，其特征在于，所述好氧區的隔墻的側面設有氣提供氣管和氣提污泥回流管；所述氣提污泥回流管的進口處于好氧區的底部，氣提污泥回流管沿著所述隔墻向上布設，并從好氧區的頂部依次貫穿好氧區、厭氧區和缺氧區，氣提污泥回流管的出口位于所述格柵上方，將好氧生化區的底部污泥輸回缺氧區。
7.根據權利要求6所述的一體化MBR污水處理系統，其特征在于，所述鼓風機的出風口連接曝氣總管，氣提供氣管、曝氣盤供氣總管和膜曝氣供氣總管相互并聯后連接曝氣總管；第一膜曝氣分管和第二膜曝氣分管之間并聯后連接膜曝氣供氣總管；曝氣盤供氣總管通過支管連接膜曝氣供氣總管；氣提供氣管、曝氣盤供氣總管、第一膜曝氣分管和第二膜曝氣分管均由設備區通入好氧區，并分別連接氣提污泥回流管的進口、好氧生化區的若干個曝氣盤和兩個所述膜曝氣裝置，為各個設備供氣；所述第一膜曝氣分管和第二膜曝氣分管連接兩個膜曝氣裝置的位置使用軟管。
發明內容

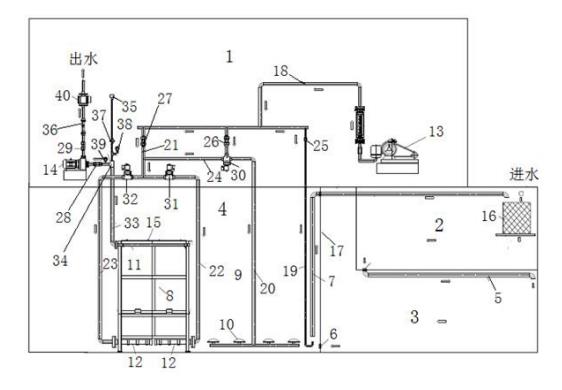

針對上述問題，本發明提供了一種一體化MBR污水處理系統，包括生化處理區和設備區，設備區位于生化處理區的上方；
所述生化處理區包括缺氧區、厭氧區、好氧區；缺氧區位于厭氧區的上方，通過第一連接管連接彼此；所述好氧區設在厭氧區的側面，并通過底部開口連通彼此；好氧區通過氣提污泥回流管連接缺氧區，用于將好氧區的污泥輸回缺氧區；
所述好氧區包括MBR膜組件和好氧生化區，MBR膜組件設在好氧區的中心，好氧生化區處于MBR膜組件的周?chē)�；好氧生化區的底部設有若干個曝氣盤；MBR膜組件包括兩組膜元件，每組膜元件的底部均設有一個膜曝氣裝置；
所述設備區包括鼓風機和抽吸泵，鼓風機通過并聯管路分別連接氣提污泥回流管、曝氣盤和兩個膜曝氣裝置，抽吸泵連接MBR膜組件的集水總管，用于排出產水。
可選的，所述缺氧區、厭氧區與好氧區的有效容積比為1:(3-4):(5-6)，MBR膜組件的膜面積與好氧區的區域投影面積之比為1:(5-10)。
可選的，所述缺氧區的上部設有第一進水口，第一進水口的下方設有格柵，用于過濾進入缺氧區的污水中的固體污染物；缺氧區內靠近第一進水口的一側為上游側，遠離第一進水口的一側為下游側。
進一步可選的，所述缺氧區的下游側的底部設有第一出水口，第一出水口連接第一連接管，第一連接管處于厭氧區頂部，且平行于缺氧區的水流方向，第一連接管內的水流方向與缺氧區的水流方向相反，第一連接管的出口即為厭氧區的進水口，將缺氧區處理后的污水輸入厭氧區；
缺氧區的底部設有斜坡，所述斜坡的坡度為5-10°，所述斜坡的坡頂處于缺氧區的上游側，坡底處于缺氧區的下游側。
根據污水水質和處理后水質要求的氮磷值，厭氧區可設填料，也可以不設填料。
可選的，所述厭氧區內靠近第一連接管的出口的一側為上游側，遠離第一連接管的出口的一側為下游側，厭氧區的下游側設有隔墻，用于分隔厭氧區與好氧區，所述隔墻的底部設有所述底部開口，用于將厭氧區處理后的污水輸入好氧區。
可選的，所述好氧區的隔墻的側面設有氣提供氣管和氣提污泥回流管；
所述氣提污泥回流管的進口處于好氧區的底部，氣提污泥回流管沿著所述隔墻向上布設，并從好氧區的頂部依次貫穿好氧區、厭氧區和缺氧區，氣提污泥回流管的出口位于所述格柵上方，將好氧生化區的底部污泥輸回缺氧區。
可選的，所述鼓風機的出風口連接曝氣總管，曝氣總管上設有氣體流量計；曝氣總管并聯氣提供氣管、曝氣盤供氣總管和膜曝氣供氣總管，膜曝氣供氣總管并聯第一膜曝氣分管和第二膜曝氣分管，曝氣盤供氣總管通過支管連接膜曝氣供氣總管；
氣提供氣管、曝氣盤供氣總管、第一膜曝氣分管和第二膜曝氣分管均由設備區通入好氧區，分別連接氣提污泥回流管的進口、好氧生化區的若干個曝氣盤和兩個所述膜曝氣裝置，為各個設備供氣。
所述曝氣盤供氣總管并聯若干個曝氣盤供氣分管，為不同方位的曝氣盤供氣。
所述抽吸泵可自動運行，且為周期性間歇運行，1個周期內的運行時間為(4-13)min，停止時間為(1-2)min。
可選的，所述MBR膜組件設置在好氧區的中上部，且MBR膜組件的頂部不高于好氧區的液面；
MBR膜組件安裝有升降裝置，所述第一膜曝氣分管和第二膜曝氣分管連接兩個膜曝氣裝置的位置使用預留出一定長度的軟管，便于隨著MBR膜組件上下運動。
可選的，所述MBR膜組件的外側周?chē)O有分隔桶，所述分隔桶為圓柱形，其頂面和底面分別設有可開合的頂面過濾網板和底面過濾網板，側面均勻密布若干通孔，通孔的側面設有向外凸出的傾斜設置的蓋板，且所有通孔的蓋板均設在通孔的同一側。
進一步可選的，所述底面過濾網板通過伸縮套桿連接設備區的驅動裝置，伸縮套桿貫穿分隔桶內部和頂面過濾網板，所述驅動裝置能夠驅動分隔桶原地轉動和上下移動。
本發明所述的一體化MBR污水處理系統，具有以下有益效果：
（1）本發明的缺氧區置于厭氧區上方，缺氧區底部設斜坡，避免缺氧區污泥沉積，節省了缺氧區的水下攪拌裝置；采用氣提原理，節省了污泥回流泵的設置和能耗；
（2）通過控制每組膜元件、曝氣盤的曝氣與抽吸泵周期性停止相配合，大幅降低膜組件所需總的曝氣量，降低能耗可達33%以上，同時增強每組膜元件的曝氣，提高曝氣強度，能夠延緩膜污染，減少藥劑費用；
（3）由于曝氣集中于MBR膜組件，使得所述污水處理系統的其它區域易于形成缺氧、厭氧環境，提高了脫氮除磷效果，產水氮磷穩定達標。
（發明人：趙曙光;陳長松;宋樂(lè )山;耿春茂;張穎;劉思;曾子玥;曹意茹;何超群;王俊;張丁丁;張洪賓）
